Խողովակաշարերի ընդարձակման հոդերը ճկուն բաղադրիչներ են, որոնք տեղադրված են խողովակաշարային համակարգերում՝ ջերմային ընդարձակման և կծկման հետևանքով առաջացած ծավալային փոփոխությունները կլանելու, ինչպես նաև թրթռումը մեղմելու, աղմուկը նվազեցնելու և տեղադրման աննշան անհամապատասխանությունը փոխհատուցելու համար: Առանց ընդարձակման հոդերի, երկար խողովակաշարերի ջերմային աճը կարող է առաջացնել հսկայական սթրես, որը կարող է վնասել պոմպերը, փականները, վարդակները և հենց խողովակը:Yangzhou Tianshun խողովակաշարի տեխնոլոգիաարտադրում է ընդարձակման հոդերի երեք հիմնական ընտանիք՝ մետաղական փչակներ, ռետինե և գործվածք, որոնցից յուրաքանչյուրը մշակված է հատուկ ճնշման, ջերմաստիճանի և միջավայրի պայմանների համար:

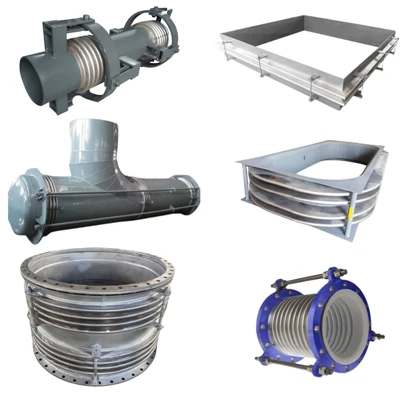

Մետաղական ընդարձակման միացումները, որոնք նաև կոչվում են փչովի ընդլայնման միացումներ, կառուցված են մեկ կամ մի քանի խճճված չժանգոտվող պողպատից փչակի տարրերից, որոնք համակցված են ծայրային կցամասերի հետ, ինչպիսիք են եզրերը, եռակցման ծայրերը կամ պարուրակային միացումները: Դրանք նախատեսված են ճնշման տակ գտնվող խողովակաշարերի համակարգերի համար և կարող են կլանել առանցքային, կողային և անկյունային շարժումները առանձին կամ համատեղ:
Կազմաձևերը տատանվում են պարզ միասռնի միավորներից մինչև բարդ կապված, ունիվերսալ, կախովի և ճնշման հավասարակշռված նմուշներ, որոնք պարունակում են ճնշման մղում կամ սահմանափակում շարժումը դեպի որոշակի հարթություններ: Փչակները սովորաբար ձևավորվում են 304, 321 կամ 316L չժանգոտվող պողպատից, բարձր խառնուրդով տարբերակներով, ինչպիսիք են Inconel-ը կամ Hastelloy-ը, հասանելի են քայքայիչ կամ բարձր ջերմաստիճանի սպասարկման համար: Ճնշման գնահատականները ծածկում են ամբողջ վակուումը մինչև մի քանի հարյուր բար՝ կախված տրամագծից և փչակների շերտի քանակից:
| Պարամետրի տարր | Ընդհանուր արժեքների օրինակներ |
| Անվանական տրամագիծ (DN) | DN50 - DN3000 (Ոչ ստանդարտ չափսերը կարող են արտադրվել ըստ գծագրերի): |
| Դիզայնի ճնշում (PN) | PN10, PN16, PN25, PN40 |
| Դիզայնի ջերմաստիճան | -196°C-ից +800°C |
| Փչովի նյութ | SS304, SS316L, Inconel 625 |
| Միացման տեսակը | Կցաշուրթ, Եռակցում |
| Շարժման կարողություն | Առանցքային, կողային, անկյունային (մմ/°) |
| Հոգնածության կյանք | 1000, 3000, 5000 ցիկլեր |
Ռետինե ընդլայնման հոդերը առաջարկում են թեթև, թրթռում-խամրող այլընտրանք մետաղական ագրեգատներին ավելի ցածր ճնշման կիրառման համար: Պատրաստված են ուժեղացված սինթետիկ կաուչուկից, ինչպիսիք են EPDM, NBR, նեոպրեն կամ PTFE երեսպատված տարբերակները, դրանք կլանում են ջերմային շարժումները, նվազեցնում կառուցվածքի աղմուկը և փոխհատուցում խողովակների և սարքավորումների միջև անհամապատասխանությունը: Դրանք լայնորեն օգտագործվում են ջրի մաքրման, օդորակման, պոմպակայանների և քիմիական տեղափոխման գծերում, որտեղ կոռոզիոն դիմադրությունը և ցնցումների կլանումը առաջնահերթություն են:

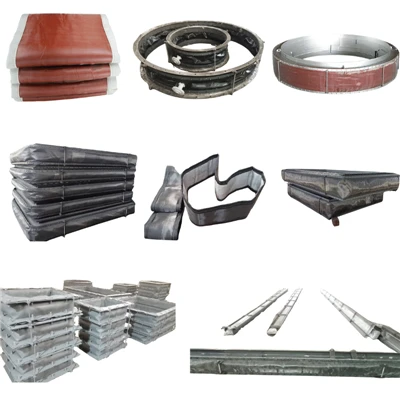

Գործվածքից կամ ոչ մետաղական ընդարձակման հոդերը նախատեսված են հիմնականում ցածր ճնշման խողովակաշարերի և ծխատար գազերի համակարգերի համար, որոնք աշխատում են բարձր ջերմաստիճաններում: Դրանք բաղկացած են բարձր ջերմաստիճանի գործվածքների մի քանի շերտերից, մեկուսիչ և կնքող նյութերից, որոնք շրջանակված են մետաղից կամ պողպատից: Շատ ցածր արձագանքման ուժով կարող են կլանել մեծ քանակությամբ առանցքային, կողային և անկյունային շարժումներ, գործվածքների հոդերը տարածված են էլեկտրակայաններում, թափոնների էներգիա տեղափոխող օբյեկտներում, ցեմենտի վառարաններում և արդյունաբերական արտանետման համակարգերում, որոնք աշխատում են մինչև 1000°C և ավելի համապատասխան ջերմամեկուսացումով:
| Պարամետրերի աղյուսակ | Ընդհանուր արժեքների օրինակներ |
| Ծառայության ջերմաստիճանը | 400°C-1000°C |
| Գործառնական ճնշում | ± 50 կՊա (ցածր ճնշում) |
| Մեդիա/Գազի տեսակ | Ծխատար գազ, տաք օդ, քայքայիչ գազ |
| Գործվածքի շերտեր | PTFE, սիլիկոն, կերամիկական մանրաթել |
| Դեմ առ դեմ երկարություն | 200 մմ - 500 մմ (հարմարեցվող) |
| Շրջանակի նյութ | Ածխածնային պողպատ, Q235, SS304 |
Մեր ընդարձակման միացությունների շրջանակը ներառում է անվանական տրամագծեր՝ DN25-ից (1 դյույմ) մինչև DN4000 (160 դյույմ) և ավելի մեծ՝ հատուկ գործվածքների միավորների համար: Դեմ առ դեմ ստանդարտ չափսերը հետևում են արդյունաբերության ընդհանուր նորմերին, և հատուկ երկարությունները, շարժման հնարավորությունները և վերջնական կոնֆիգուրացիան արտադրվում են ըստ պատվերի: Յուրաքանչյուր հանգույց հիդրոստատիկ փորձարկված է և ըստ անհրաժեշտության՝ ցիկլով փորձարկված՝ նյութի ամբողջական հետագծելիությամբ՝ կծիկից մինչև ավարտված հավաքույթ:
Բոլոր ընդարձակման հոդերը նախագծված և արտադրված են միջազգային ստանդարտներին համապատասխան, ներառյալ EJMA, ASME B31.1, ASME B31.3, EN 14917 և GB/T 12777: Մենք նաև ունենք ISO 9001:2015 հավաստագրում և կարող ենք մատակարարել CE նշանով միավորներ եվրոպական շուկայի համար:
Խողովակների աջակցության համակարգերի հետ ինտեգրում
Ընդարձակման հոդերը գրեթե միշտ նշվում են որպես խողովակաշարի ճկունության ամբողջական վերլուծության մաս՝ աշխատելով գարնանային հենարանների և կոշտ խողովակների հենարանների կողքին՝ ինչպես շարժումը, այնպես էլ բեռը վերահսկելու համար: Ուղղահայաց ջերմային զգալի աճով գծերի վրա փոփոխական զսպանակային կախիչներ կամ մշտական զսպանակավոր կախիչներ կրում են խողովակի քաշը, մինչդեռ ընդարձակման հանգույցը կլանում է առանցքային և կողային տեղաշարժը: Այն համակարգերի համար, որոնք ենթակա են դինամիկ իրադարձությունների, ինչպիսիք են ջրային մուրճը կամ սեյսմիկ բեռնումը, հիդրավլիկ խցիկները հաճախ տեղադրվում են ընդարձակման հոդերի հետ զուգահեռ՝ հանկարծակի շարժումը զսպելու համար՝ միաժամանակ թույլ տալով աստիճանական ջերմային տեղաշարժ:
Մեր արտադրանքի ամբողջական փաթեթը ներառում է նաև խողովակների կոշիկի հենարաններ, նախամեկուսացված խողովակների հենարաններ՝ կրիոգեն և բարձր ջերմաստիճանի գծերի համար, ինչպես նաև զսպանակավոր կախիչների և հենարանների ամբողջական տեսականի, ինչը թույլ է տալիս հաճախորդներին ձեռք բերել ընդլայնման միացումներ և դրանց հետ կապված օժանդակ սարքավորումներ մեկ արտադրողից:
Ընդարձակման հանգույցները նշված են տեխնոլոգիական արդյունաբերության գրեթե բոլոր ոլորտներում. էլեկտրաէներգիայի արտադրություն (ջերմային, միջուկային, վերականգնվող), նավթ և գազ (վերամշակման գործարաններ, խողովակաշարեր, LNG տերմինալներ), ջրի և կեղտաջրերի մաքրում, նավթաքիմիական և դեղագործական ձեռնարկություններ, հանքարդյունաբերություն և օգտակար հանածոների վերամշակում, սննդի և խմիչքների արտադրություն, թաղամասային ջեռուցում և HVAC համակարգերի կառուցում:
Յուրաքանչյուր ընդարձակման հանգույց ենթարկվում է ճնշման փորձարկման և չափերի ստուգման՝ նախքան առաքումը Չինաստանի Ցզյանսու քաղաքում գտնվող մեր 35000 մ² արտադրական հաստատությունից: Մեր ինժեներական թիմն աջակցում է հաճախորդներին շարժման հաշվարկներով, նյութերի ընտրության ուղեցույցով և անհատական դիզայնի ակնարկներով: Ստանդարտ սպասարկման ժամկետները տևում են երկուից չորս շաբաթ՝ կախված չափից և բարդությունից, և շտապ պատվերները կարող են ընդունվել նախնական համաձայնությամբ: Ավելի քան 45 երկիր խողովակաշարերի բաղադրիչներ մատակարարելու ավելի քան 14 տարվա փորձով մենք սպասարկում ենք EPC կապալառուներին, ինժեներական ընկերություններին և վերջնական օգտագործողներին ամբողջ աշխարհում:
Ինչ տեսակի ընդարձակման հանգույց պետք է ընտրեմ՝ մետաղյա, ռետինե, թե՞ գործվածք:
Ընտրեք՝ կախված ճնշման, ջերմաստիճանի և կրիչի վրա: Մետաղական փչակային հոդերը կառավարում են բարձր ճնշումը և ջերմաստիճանի լայն տիրույթը և լռելյայն են տեխնոլոգիական խողովակաշարերի համար: Ռետինե հոդերը գերազանցում են թրթռման խոնավացմանը և կոռոզիոն դիմադրությանը ջրի և մեղմ քիմիական ծառայության մեջ: Գործվածքների միացումներն օգտագործվում են մեծ տրամագծով, ցածր ճնշման, բարձր ջերմաստիճանի խողովակաշարերի համար, ինչպիսիք են ծխատար գազերը և արտանետվող համակարգերը:
Ի՞նչ շարժումներ կարող է կլանել ընդարձակող հանգույցը:
Կախված դիզայնից, ընդարձակման հոդերը կարող են կլանել առանցքային (սեղմում/երկարացում), կողային (ուղղահայաց տեղաշարժ) և անկյունային (պտույտ) շարժումները՝ առանձին կամ համակցված: Միայնակ փչակները հիմնականում կարգավորում են առանցքային շարժումը, մինչդեռ ունիվերսալ, կախովի և գիմբալ նմուշները օգտագործվում են կողային և անկյունային տեղաշարժի համար:
Արդյո՞ք ինձ անհրաժեշտ են զսպանակային հենարաններ, երբ տեղադրում եմ ընդարձակման հանգույց:
Շատ դեպքերում՝ այո։ Ընդարձակման հոդերը կլանում են ջերմային շարժումը, սակայն նախատեսված չեն խողովակի քաշը կրելու համար: Փոփոխական զսպանակային կախիչներ կամ մշտական զսպանակավոր կախիչներ ապահովում են խողովակի և պարունակության մեռած բեռը` միաժամանակ թույլ տալով ընդարձակման հանգույցին ազատ տեղաշարժվել: Աջակցման ճիշտ ընտրությունը խողովակի լարվածության ամբողջական վերլուծության մի մասն է:
Ի՞նչ ստանդարտների են հետևում ձեր ընդարձակման հոդերը:
Մեր մետաղական ընդարձակման հոդերը նախագծված են EJMA ստանդարտներով և համապատասխանում են ASME B31.1, ASME B31.3, EN 14917 և GB/T 12777: Ռետինե և գործվածքների միավորները հետևում են կիրառելի ISO, EN և ASTM ստանդարտներին: CE մակնշումը և երրորդ կողմի ստուգումը հասանելի են ըստ պահանջի:
Ո՞րն է ընդարձակման միացման բնորոշ ծառայության ժամկետը:
Ծառայության ժամկետը կախված է ջերմաստիճանից, ճնշումից, շարժման ցիկլերից, կրիչների կոռոզիայից և տեղադրման որակից: Պատշաճ չափերով և տեղադրված մետաղական փչակային հանգույցը սովորաբար տևում է 10-ից 20 տարի նորմալ արդյունաբերական ծառայության մեջ: Ռետինե և գործվածքների հոդերը, ընդհանուր առմամբ, ունեն ավելի կարճ կյանք և համարվում են փոխարինելի հագուստ: Հարցման դեպքում մենք կարող ենք տրամադրել հոգնածության ցիկլի տվյալներ հատուկ փչակների դիզայնի համար:
