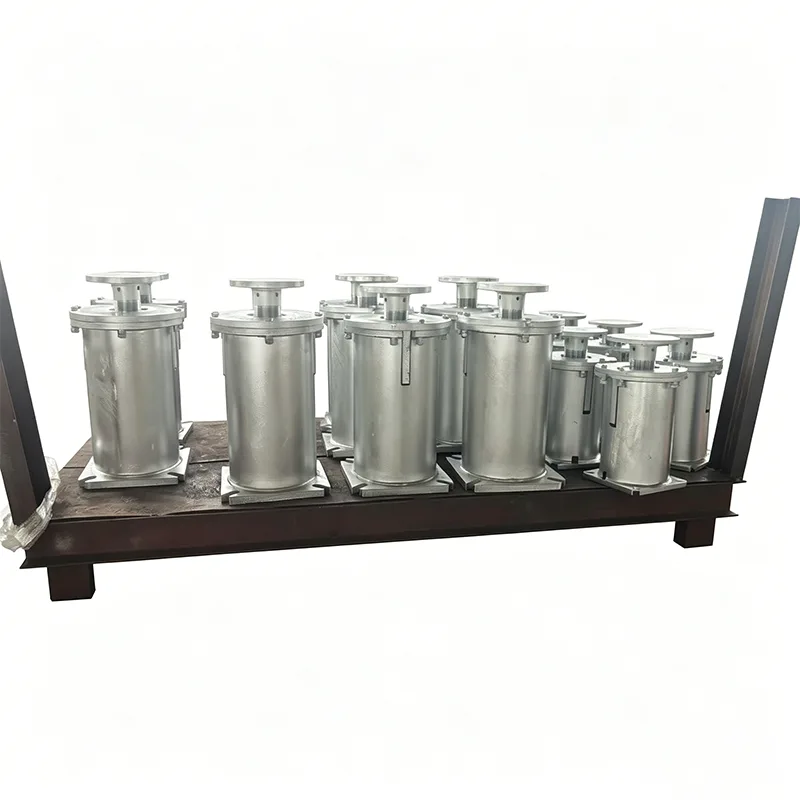

Yangzhou Tianshun Pipeline Technology Co., Ltd.-ն, որը հիմնադրվել է 2012 թվականին, արտադրում է ապրանքների ամբողջական տեսականի՝ խիստ համապատասխան HG/T 20644 Variable Spring Supports and Hangers ստանդարտին: Type F Variable Spring Support-ը ստանդարտ շարքի բազային տիպի օժանդակ արտադրանք է, որը հատուկ նախագծված է խողովակաշարերի ներքևի աջակցության համար: Այն լայնորեն օգտագործվում է էլեկտրաէներգիայի, նավթաքիմիական, մետալուրգիական և այլ ոլորտներում փոքր և միջին տեղաշարժման խողովակաշարերի համակարգերում և հանդիսանում է ճարտարագիտության մեջ ամենալայն օգտագործվող փոփոխական զսպանակային մոդելներից մեկը:
Այս նկարը ցույց է տալիս փոփոխական զսպանակային հենարանի/կախովի բեռնվածքի տեղաշարժի կատարողականի կորը, ներառյալ բեռի և տեղաշարժի հիմնական պարամետրերը՝ ապրանքի կրող ճշգրտությունը և գործառնական հուսալիությունը ստուգելու համար:
Յուրաքանչյուր միավոր մինչև առաքումը ենթակա է բեռնվածքի չափորոշման և կատարողականի փորձարկման: Կարգավորման-բեռնվածության շեղումը վերահսկվում է ±5%-ի սահմաններում՝ համապատասխանելով ANSI/MSS‑SP‑58‑2018 միջազգային ստանդարտին, ինչպես նաև NB/T47039‑2013-ին:
Արտադրանքը համապատասխանում է էլեկտրաէներգիայի, նավթաքիմիական և այլ արդյունաբերական խողովակաշարերի տեխնիկական պահանջներին: Ըստ MSS‑SP‑58‑2018, փոփոխական զսպանակային ստորաբաժանումների բեռնվածքի առավելագույն թույլատրելի փոփոխականությունը չպետք է գերազանցի աշխատանքային տաք բեռի 25%-ը լիարժեք աշխատանքային ճանապարհորդության ընթացքում:
| Փոփոխական գարնանային կախիչի սպեկտրային աղյուսակ | Օրինակ |
| Կախիչի տեսակը / կոնֆիգուրացիա | Տեսակ A, B, C, D, E, F, G |
| Գարնանային չափս / No. | Թիվ 0 - Թիվ 22 |
| Ճամփորդության շրջանակ | 30 մմ, 60 մմ, 90 մմ, 120 մմ 180 մմ |
| Գործառնական բեռ | 0,2 կՆ - 400 կՆ |
| Տեղադրված բեռ (սառը բեռ) | kN / kgf |
| Գործող բեռ (տաք բեռ) | kN / kgf |
| Շարժման ուղղություն | Դեպի վեր / վար |
| Փոփոխականություն (%) | ≤ 25% (Ստանդարտ) |
| Մակերեւութային բուժում | Hot Dip Galv/ Painted |
| Բնակարանային նյութ | Ածխածնային պողպատ (Q235/Q355) |

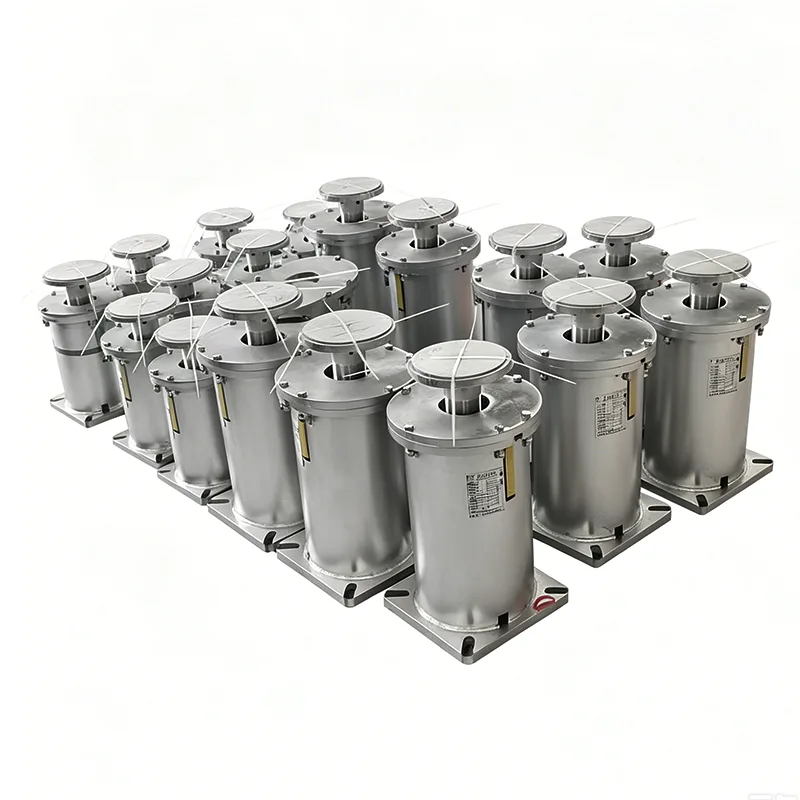

Type F Variable Spring Support-ը ընդունում է ուղղահայաց տուփի կառուցվածքը, որը բաղկացած է հետևյալ մասերից.
▶ Հիմնական թիթեղ. լայն հենարանային թիթեղ՝ կապված հիմքի հետ
▶ Զսպանակային գլան. Ներկառուցված գլանաձև պարուրաձև սեղմման զսպանակ
▶ Վերին թիթեղ. բեռնման ափսե՝ միացված խողովակի հենարանին
▶ Տեղաշարժման ցուցիչ. Նշված է սառը և տաք վիճակի դիրքերով
▶ Փակող պտուտակ. կողպված է փոխադրման և տեղադրման ժամանակ
▶ Բարձրության ճշգրտման պտուտակ. տեղում բեռի նուրբ կարգավորում
Լիովին համապատասխանում է HG/T 20644 ստանդարտին, փոխարինելի է այլ արտադրողների արտադրանքի հետ
Ստանդարտացված բեռի և տեղաշարժի շարք, հարմար դիզայնի ինստիտուտի ընտրության համար
Տեղադրման միասնական չափսեր, հարմար է ինժեներական գնումների համար
Զսպանակը նախապես սեղմված է ըստ դիզայնի բեռի, կողպված սառը վիճակում
Օգտագործման համար անհրաժեշտ է միայն տեղում տեղադրումից հետո հեռացնել կողպեքի պտուտակները
Անհրաժեշտ չէ տեղում զսպանակային սեղմումը կարգավորել
Ուղղահայաց դիզայն, փոքր հատակի մակերես
Ընդհանուր բարձրությունը 200-400 մմ, հարմար է սահմանափակ տարածքների համար
Ցածր ծանրության կենտրոն, լավ կայունություն
Գարնանային հավաքույթը կարող է դուրս քաշվել և փոխարինվել առանձին
Հստակ տեղաշարժի ցուցում, ստուգման ընթացքում
Ոչ մաշված մասեր, առանց սպասարկման դիզայն
|
Տեղաշարժերի շարք |
Բեռնման միջակայք |
Գարնանային համարը |
Կոշտության միջակայք |
Մարմնի բարձրություն |
Հիմնական ափսեի չափը |
|
30 մմ տեղաշարժ |
0.2kN ~ 22kN |
00 ~ 22 |
0,07 ~ 7,3 կՆ/մմ |
215 մմ |
170 × 120 մմ |
|
60 մմ տեղաշարժ |
0.2kN ~ 42kN |
00 ~ 42 |
0,03 ~ 7,0 կՆ/մմ |
265 մմ |
170 × 120 մմ |
|
90 մմ տեղաշարժ |
0.5kN ~ 65kN |
01 ~ 65 |
0,06 ~ 7,2 կՆ/մմ |
315 մմ |
215×160 մմ |
|
120 մմ տեղաշարժ |
0.5kN ~ 90kN |
01 ~ 90 |
0,04 ~ 7,5 կՆ/մմ |
365 մմ |
215×160 մմ |
Կատարման ստանդարտ՝ HG/T 20644-2024Բեռնվածքի փոփոխման արագություն՝ ≤25% (ստանդարտ պահանջ) Զսպանակ նյութ՝ 50CrVA զսպանակ պողպատ Շելլ Նյութ՝ Q235BAՀակակոռոզիայից Բուժում՝ ավազահանող ժանգոտում + էպոքսիդային ցինկ հարուստ այբբենարան + վերին ծածկույթ

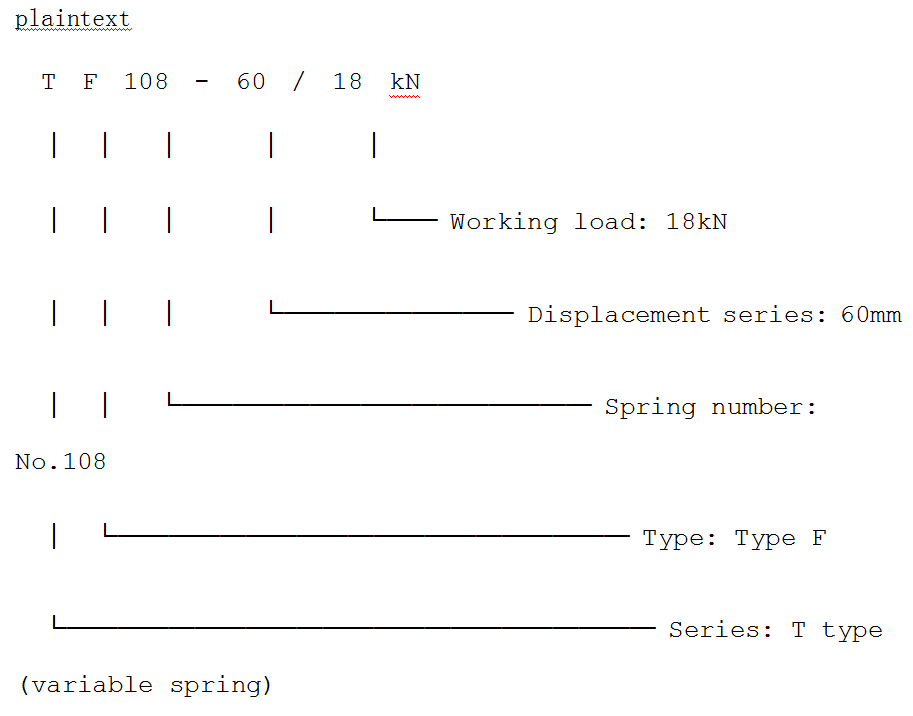

Տիպ F Variable Spring Support-ի ստանդարտ մոդելի կոդավորման օրինակ.
▶ Խողովակաշարի աշխատանքային ծանրաբեռնվածություն (kN)
▶ Խողովակաշարի ուղղահայաց ջերմային տեղաշարժ (մմ)
▶ Տեղաշարժման ուղղություն (վերև/ներքև)
▶ Շրջակա միջավայրի կոռոզիայի աստիճան
Մեր պրոֆեսիոնալ թիմը կարող է ուղղակիորեն տրամադրել ճշգրիտ Type F արտադրանքի մոդելներ՝ հիմնված ձեր տրամադրած խողովակաշարի պարամետրերի վրա:
▶ Խողովակաշարի աշխատանքային ծանրաբեռնվածությունը՝ 15 kN
▶ Խողովակաշարի ջերմային տեղաշարժը՝ 40 մմ
1. Որոշեք տեղաշարժի շարքը. 40 մմ տեղաշարժ, ընտրեք 60 մմ շարք (պահուստային լուսանցք)
2.Հաշվարկել տաք վիճակի բեռը. դեպի վեր տեղաշարժ, զսպանակի արձակում, բեռը նվազում է
3. Ստուգեք զսպանակի կոշտության աղյուսակը. ընտրեք զսպանակ No.106, կոշտություն 0.25kN/mm
4. Հաշվարկել բեռի փոփոխությունը՝ 40 մմ × 0,25 կՆ/մմ = 10 կՆ փոփոխություն
5. Ստուգեք փոփոխության արագությունը՝ 10kN / 15kN = 6.7% ≤ 25%, պահանջների բավարարում
Type F Variable Spring Support-ի ընտրությունը թվում է բարդ, բայց իրականում հետևում է ստանդարտներին: Մենք տրամադրում ենք անվճար ընտրության ծառայություն. անհրաժեշտ է տրամադրել միայն խողովակաշարի պարամետրերը, իսկ մենք կտրամադրենք ճշգրիտ մոդելներ:
|
Կիրառման սցենար |
Աշխատանքային վիճակի բնութագրերը |
Ինչու ընտրել տեսակ F |
|
Ներքևի շերտի խողովակաշարեր խողովակների պատկերասրահներում |
Ամենացածր շերտի խողովակաշարեր, վերևում չկան բարձրացնող կետեր |
Աջակցեք դեպի վեր խողովակների պատկերասրահի հատակից |
|
Խողովակաշարեր սարքավորումների հարթակների վրա |
Տեղադրված է պողպատե կառուցվածքի հարթակների վրա |
Ուղղակիորեն հանգստացեք հարթակի պողպատե ճառագայթների վրա |
|
Պոմպի մուտքի և ելքի խողովակաշարեր |
Տեղաշարժը ≤50 մմ, կայուն ծանրաբեռնվածություն |
Ստանդարտ մոդել, ցածր գնով |
|
Շրջանառվող ջրատարներ |
Նորմալ ջերմաստիճան, փոքր տեղաշարժ |
Փոփոխական զսպանակը լիովին համապատասխանում է պահանջներին |
|
Սեղմված օդի խողովակաշարեր |
Կայուն ճնշում, փոքր ջերմաստիճանի փոփոխություն |
F տիպն ունի ամենաբարձր ծախսային կատարումը |
|
Օժանդակ գոլորշու խողովակաշարեր |
Միջին ջերմաստիճան, տեղաշարժ ≤50 մմ |
Փոփոխական զսպանակը համապատասխանում է պահանջներին |
|
Քիմիական լուծիչների խողովակաշարեր |
Նորմալ ջերմաստիճան, ջերմաստիճանի մեծ տատանումներ չկան |
Ստանդարտ տեսակ F-ը ունիվերսալ է |
Հատուկ զսպանակային ստուգում. 100% բեռի փորձարկում յուրաքանչյուր զսպանակի համար, ռեկորդային կոշտության կոր
Նախնական սեղմման կարգավորում. ճշգրտորեն սեղմված է սառը վիճակի դիրքին՝ ըստ պատվերի պահանջների, կողպված
Տեղահանման ցուցիչի չափորոշում. ցուցիչի ափսեի դիրքը ճշգրիտ է ±1 մմ
Հակակոռոզիոն բուժում՝ Sa2.5 աստիճանի ավազահանում, ծածկույթի հաստությունը ≥80μm
Արտաքին տեսքի ստուգում. եռակցման, չափերի և գծանշումների համապարփակ ստուգում
Պահեստում առկա է. սովորական մոդելներ (TF030-TF120, 30/60/90 տեղաշարժ) պահեստում
Արագ առաքում. բաժնետոմսերի պատվերները առաքվում են 3 օրվա ընթացքում, մաքսային պատվերները՝ 7-10 օրվա ընթացքում
Զանգվածային գին. ինժեներական մեծածախ գնումների աստիճանական գին
Ամբողջական փաստաթղթեր. արտադրանքի յուրաքանչյուր խմբաքանակի հետ տրվում է որակավորման վկայական, գարնանային փորձարկման հաշվետվություն, տեղադրման հրահանգներ
Անվճար ընտրություն. պրոֆեսիոնալ ինժեներները ապահովում են ընտրության հաշվարկ՝ ճշգրիտ մոդելն ապահովելու համար
Գծագրական դրույթ. Տրամադրել ստանդարտ տեղադրման չափերի գծագրեր՝ դիզայնի հետ համագործակցելու համար
Տեխնիկական աջակցություն. Պատասխանել տեղադրման, շահագործման և օգտագործման տարբեր հարցերի
Որակի երաշխիք՝ 2 տարվա արտադրանքի երաշխիք, անվճար փոխարինում ոչ մարդկային վնասների դեպքում
Արտակարգ իրավիճակների արձագանք. Տրամադրեք լուծումներ տեղում խնդիրների համար 24 ժամվա ընթացքում
Պահեստամասեր. պահեստային զսպանակներ, պտուտակներ և այլ կրող մասեր
Type F Variable Spring Support-ը ստանդարտ ընդհանուր արտադրանք է քիմիական արդյունաբերության մեջ, ինչպես նաև ճարտարագիտության մեջ ամենալայն օգտագործվող փոփոխական զսպանակային մոդելը: Մենք 14 տարի կենտրոնացել ենք ստանդարտ սերիական արտադրության վրա՝ արտադրանքի կայուն որակով և ժամանակին առաքմամբ, և սպասարկել ենք ինժեներական նախագծեր աշխարհի ավելի քան 40 երկրներում: Ընտրեք ստանդարտ տեսակ F, ընտրեք հուսալիություն և հարմարավետություն:
