Կոշիկի կոշիկը այն բաղադրիչներից է, որը ոչ ոք չի նկատում, քանի դեռ այն չկա: Այն եռակցված է խողովակի հատակին, բեռը տարածում է կառուցվածքային փնջի կամ T-սյուների վրա և հաճախ ապահովում է սահող մակերեսը, որը թույլ է տալիս խողովակին առանցքային շարժվել ջերմային ցիկլերի ընթացքում: ժամըՏյանշուն, մենք ամեն տարի արտադրում ենք հազարավոր խողովակային կոշիկներ՝ պրոցեսային գծերի, գոլորշու վերնագրերի, կրիոգեն խողովակաշարերի և դրանց միջև եղած ամեն ինչի համար: Բիզնեսում 14 տարի աշխատելուց հետո մենք իմացանք, որ լավ նախագծված խողովակի կոշիկը ավելին է անում, քան պարզապես քաշը պահում. այն պաշտպանում է խողովակի ծածկույթը, պահպանում է մեկուսացման շարունակականությունը և թույլ չի տալիս կետային բեռները խողովակի պատը փորել:
Խողովակների կոշիկների հենարաններն ավելի լայն շրջանակի մի մասն ենխողովակների հենարաններընտանիք, բայց նրանք բավականաչափ տարբեր են, որպեսզի երաշխավորեն իրենց դիզայնի ուշադրությունը: Մինչ հասարակ սեղմիչը կամ կախիչի ձողը կարգավորում է ուղղահայաց մեռած քաշը, խողովակի կոշիկը կառավարում է շփման միջերեսը: Այդ ինտերֆեյսը արագ է բարդանում. բարձր շփումը կարող է առաջացնել խողովակի լարվածություն, անբավարար բարձրությունը կարող է ջարդել մեկուսացումը, իսկ սխալ նյութը կարող է հանգեցնել գալվանական կոռոզիայի: Մենք պարբերաբար մատակարարում ենք խողովակային կոշիկներ, որոնք աշխատում են հետ միասինգարնանային կախիչներվերևում կամ նախապես մեկուսացված խողովակների հենարաններով սառը գծերի վրա, որտեղ ջերմամեկուսացումը կարևոր է:
| Պարամետրերի աղյուսակ | Օրինակ |
| Աջակցության տեսակը | Կոշտ, զսպանակ, գլան, սահող |
| Խողովակի չափը (NPS/DN) | 1/2"-ից մինչև 60" (DN15 - DN1500) |
| Նյութի ստանդարտ | ASTM A36, SS304, SS316, A105 |
| Դիզայնի ստանդարտ | MSS SP-58, ASME B31.1 |
| Մաքս. Դիզայնի ծանրաբեռնվածություն | Մինչև 1000 կՆ |
| Ջերմաստիճանի միջակայք | -29°C-ից +650°C |
| Մակերեւույթի պաշտպանություն | Տաք ցինկապատ (HDG), էպոքսիդային |

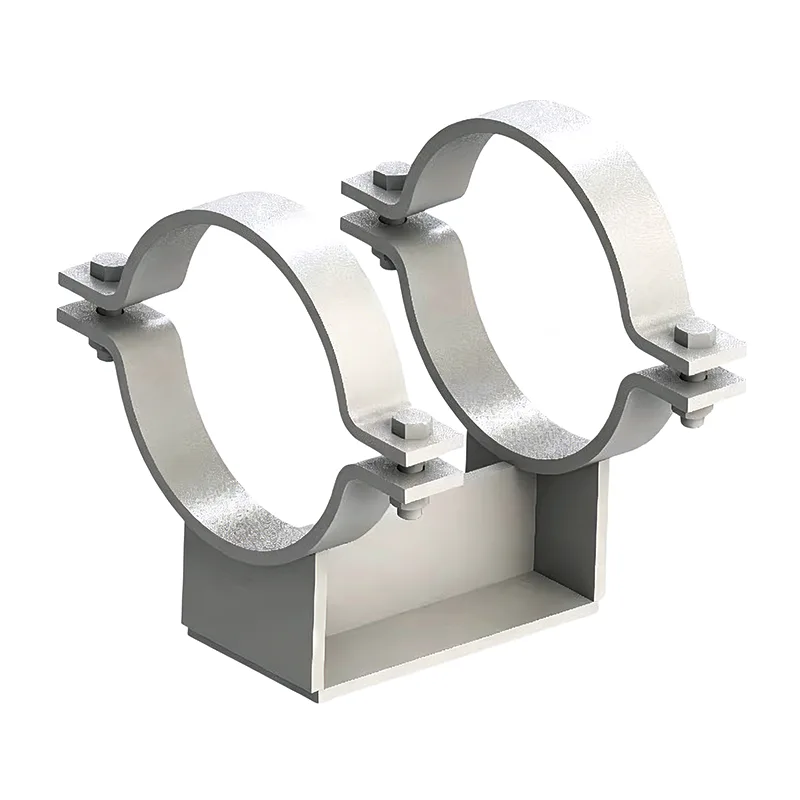

| Սեղմման ոճը | Երկու պտուտակ, Երեք պտուտակ, պտուտակ |
| Մեկուսացման տեսակը | Տաք մեկուսացում / սառը մեկուսացում (կրիոգեն) |
Մենք կարող ենք նաև ապահովել խճճված PTFE չժանգոտվող պողպատից թիկունքի ափսեի վրա՝ բարձր բեռնվածությամբ սահող կիրառությունների համար: Շփման գործակիցը սովորաբար ընկնում է 0,05-ից 0,10-ի միջև քսած PTFE-ի համար, որն այն արժեքն է, որն օգտագործում են խողովակների լարվածության ինժեներները իրենց ճկունության վերլուծության մեջ:
Խողովակների կոշիկները պատրաստված են խողովակաշարի աջակցության նույն ստանդարտներով, որոնք մենք կիրառում ենք մեր ամբողջ տեսականու համար.
ANSI/MSS SP‑58 – Խողովակների հենարանների նյութեր և դիզայն
ASME B31.3 / B31.1 – Գործընթաց և էներգիայի խողովակաշար
EN 1090 – Կառուցվածքային պողպատի արտադրություն (CE նշանով նախագծերի համար)
GB/T 17116 – Չինական ստանդարտ խողովակների հենարանների համար
Մեր գործարանի որակի համակարգը ISO 9001:2015 հավաստագրված է, և մենք կարող ենք ապահովել EN 10204 3.1 նյութի ամբողջական հավաստագրում յուրաքանչյուր կոշիկի խմբաքանակի համար:
Q1: Ինչ բարձրության պետք է լինի իմ խողովակի կոշիկը:
Կոշիկի բարձրությունը որոշվում է մեկուսացման հաստությամբ, գումարած 10-25 մմ բացվածքով: Օրինակ, 100 մմ հանքային բուրդով մեկուսիչ խողովակի համար սովորաբար անհրաժեշտ է կոշիկի բարձրությունը 120–125 մմ, որպեսզի մեկուսացումը մաքուր լինի հենակետային պողպատից: Մենք դա կհաշվարկենք ձեր խողովակաշարի ճշգրտումից, եթե դուք մեզ տրամադրեք խողովակի չափը և մեկուսացման ժամանակացույցը:
Q2. Ե՞րբ է ինձ անհրաժեշտ կոշիկի վրա PTFE սլայդ ափսե, և ե՞րբ կարող եմ պարզապես զոդել ածխածնային պողպատից հիմք:
Եթե ակնկալվում է, որ խողովակը առանցքային շարժվի ջերմային ընդարձակման տակ, PTFE կամ փայլեցված չժանգոտվող սահող մակերեսը նվազեցնում է շփումը և արդյունքում առաջացող ռեակցիայի բեռները սարքավորումների վարդակների վրա: Ֆիքսված կամ խարիսխ կետերը սլայդ ափսեի կարիք չունեն: Ձեր խողովակի լարվածության հաշվետվությունը ձեզ կասի, թե որ հենարաններն են սահում և որոնք են ամրացված:
Q3. Կարո՞ղ եք մատակարարել նախամեկուսացված խողովակի կոշիկներ կրիոգեն ծառայության համար:
Այո՛։ Մենք արտադրում ենք կոշտ փրփուրով կամ բջջային ապակու մեկուսիչ բլոկով կոշիկներ, որոնք ամրացված են պողպատե թամբին: Բազային ափսեը տարածվում է մեկուսացման տակ, և ամբողջ հավաքույթը նախատեսված է սառը փոխանցումը և խտացումը կանխելու համար: Դրանք սովորաբար նշվում են LNG, էթիլենային և սառեցված ջրագծերի համար:
Q4. Որքա՞ն է ձեր առաքման ժամկետը հատուկ խողովակային կոշիկների համար:
Պարզ ածխածնային պողպատից կոշիկներ՝ առանց PTFE-ի՝ 12–18 օր: Կպչուն PTFE բարձիկներով կամ չժանգոտվող պողպատից պատրաստված կոշիկներ՝ 20–25 օր: 24 դյույմ կամ ավելի մեծ խողովակի համար նախատեսված մեծ տրամագծով կոշիկները կարող են մի փոքր ավելի երկար տևել: Մենք կհաստատենք ճշգրիտ ժամանակացույցը ձեր գնանշումով:
Q5. Ձեզ անհրաժեշտ են գծագրեր, թե՞ կարող եք ձևավորել կոշիկը հիմնական տվյալների հիման վրա:
Երկուսն էլ աշխատում են։ Եթե դուք ունեք ստանդարտ կոշիկի գծանկար, մենք կպատրաստենք հենց դրան: Եթե դուք ունեք միայն խողովակի չափսեր, մեկուսացման հաստություն և ծանրաբեռնվածություն, մենք կարող ենք ձեր հաստատման համար նախագիծ առաջարկել՝ առանց ինժեներական վճարի ստանդարտ կոնֆիգուրացիաների համար:
Չնայած խողովակի կոշիկը պարզ է թվում, մենք իրականացնում ենք QC-ի հետևողական գործընթաց.
Նյութերի ստուգում ջերմային թվերի և գործարանի վկայագրերի նկատմամբ
Թամբի շառավիղի չափային ստուգում խողովակի OD-ի վրա ճիշտ տեղավորումն ապահովելու համար
Եռակցման տեսողական զննում, անհրաժեշտության դեպքում առկա է PT կամ MT
Կապի ամբողջականության ստուգում PTFE բարձիկների վրա (հպման թեստ և տեսողական)
Վերջնական չափերի ստուգում - բարձրություն, հիմքի ափսեի հարթություն, պտուտակների անցքերի տարածություն
Ծածկույթի ստուգում
Յուրաքանչյուր կոշիկ կամ կոշիկի խմբաքանակ հատկորոշված է եզակի համարով, որը խաչաձև հղում է կատարում ձեր աջակցության ցանկին: Դուք կարող եք քայլել փաթեթը և յուրաքանչյուր կտոր համապատասխանեցնել իզոմետրիկին՝ առանց գծանկար բացելու:
Ստանդարտ խողովակային կոշիկները մեզ համար մեկնարկային կետ են: Մենք պարբերաբար փոփոխում ենք դրանք հատուկ աշխատանքների համար.
Ընդլայնված հիմքային թիթեղներ լայն եզրային ճառագայթների համար
Անկյունային կոշիկներ թեք խողովակների դարակների համար
Սփռված կեղևով կոշիկներ՝ առանց կտրելու գոյություն ունեցող գծերի վրա
Բարձր ջերմաստիճանի համաձուլվածքների թամբեր (օրինակ՝ P11, P22) վառարանների և ռեֆորմատորների խողովակաշարերի համար
Երկկողմանի սալիկներ՝ կողային կանգառներով՝ առաջնորդվող լոգարիթմական կոշիկների համար
Հրդեհադիմացկուն կոշիկների նմուշներ՝ բորբոքված ծածկով կամ հանքային բուրդով ներդիրներով
Որքան շատ տեղեկատվություն տրամադրեք մեզ տեղադրման մասին, այնքան ավելի լավ կարող ենք հարմարեցնել կոշիկը` հետագայում կայքի փոփոխությունները կանխելու համար:
Բարձր ջերմաստիճանի գծերի վրա միշտ թույլատրեք խողովակի ընդլայնումը կոշիկի եռակցումը տեղադրելիս: Սառը տեղադրման ժամանակ սխալ դիրքում եռակցված կոշիկը կարող է հեռանալ կրող պողպատից, երբ գիծը տաքանում է:
PTFE բարձիկները պետք է պաշտպանված լինեն ավազահանման և տեղում ներկելու ժամանակ: Մենք սովորաբար դրանք դիմակավորում ենք, բայց կայքի անձնակազմին հիշեցումը երբեք չի վնասում:
Եթե կոշիկը նստում է ցինկապատ կառուցվածքի վրա, նախընտրելի է չժանգոտվող պողպատից կամ PTFE կոնտակտային մակերեսը՝ ցինկի փխրունությունից և անհավասար կոռոզիայից խուսափելու համար:
Խոշոր, ծանր պատերով խողովակի համար, լրիվ թամբով կոշիկը ավելի լավ է բաշխում բեռը, քան հարթ կոշիկի կոշիկը և նվազեցնում է խողովակի պատի տեղական գերլարման վտանգը: Մենք կարող ենք արագ հաշվարկ կատարել, եթե դուք կիսում եք խողովակի գրաֆիկը և բեռնվածությունը:
Խողովակային կոշիկները խողովակաշարային համակարգի չհնչեցված աշխատանքային ձիերն են, և մենք նրանց վերաբերվում ենք այն հարգանքով, որին նրանք արժանի են: Յուրաքանչյուր կոշիկ, որը մենք առաքում ենք, արտադրվում է մեր սեփական պողպատե թիթեղների, խողովակների և կառուցվածքային հատվածների մեր սեփական գույքագրումից: Դա նշանակում է, որ մենք վերահսկում ենք որակը հումքից մինչև վերջնական ներկ: Դա նաև նշանակում է, որ մենք կարող ենք արագ արձագանքել, երբ նախագիծը վերջին պահին ավելացնում է 50 լրացուցիչ կոշիկներ:
Մենք մատակարարել ենք խողովակային կոշիկներ մեթանոլի գործարանների, լողացող LNG կայանքների, կենտրոնական ջեռուցման ցանցերի և դեղագործական մաքուր կոմունալ գծերի համար: Մեր բիզնեսի ավելի քան 70%-ը գալիս է կրկնակի պատվերներից, քանի որ մեր կոշիկները համապատասխանում են խողովակին, սահում են, երբ պետք է, և առաջին տարում չեն ժանգոտվում:
Եթե ձեր նախագծին անհրաժեշտ են խողովակների կոշիկներ, նախապես մեկուսացված խողովակների հենարաններ կամ զսպանակային հենարանների և կախիչների ամբողջական փաթեթ, ուղարկեք մեզ ձեր աջակցության ժամանակացույցը կամ ստանդարտ գծագրերը: Մենք կտրամադրենք գործարանային ուղղակի գնանշում, մրցունակ գներ և առաքման ժամանակացույց, որը կարող եք պլանավորել: Այցելությունը մեր Յանչժոուի գործարան ողջունելի է ցանկացած ժամանակ. դուք հստակ կտեսնեք, թե ինչպես ենք մենք կտրում, եռակցում և ավարտում յուրաքանչյուր կոշիկը մինչև այն դուրս գալը:
