Մենք պատրաստում ենք գարնանային հենարաններՏյանշունարդեն 14 տարի։ Դրանք խողովակաշարային համակարգի ամենապայծառ հատվածը չեն, բայց երբ ջերմաէլեկտրակայանը գործարկվում է կամ LNG գիծը սառչում է, սրանք այն բաղադրիչներն են, որոնք հանգիստ կատարում են ծանրությունը: Մեր պատվերների ավելի քան 70%-ը գալիս է կրկնվող հաճախորդներից՝ EPC-ներից, ինժեներական ընկերություններից և գործարանների սեփականատերերից, ովքեր փորձել են մնացածը և մնում են մեզ հետ: Մեր գարնանային օժանդակ միջոցները գործում են ավելի քան 45 երկրներում՝ Մերձավոր Արևելքի նավթավերամշակման գործարաններից մինչև Հարավարևելյան Ասիայի քիմիական գործարաններ:

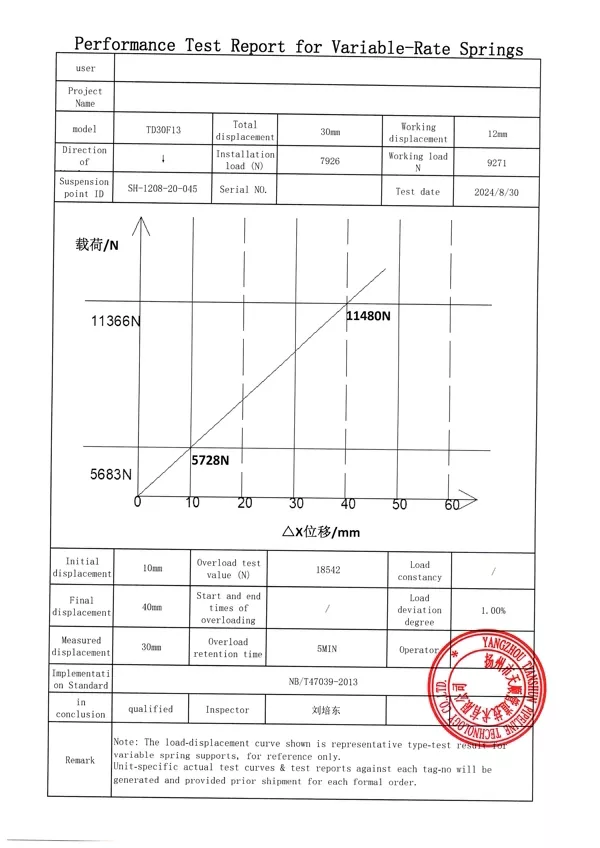

Այս նկարը ցույց է տալիս փոփոխական զսպանակային հենարանի/կախովի բեռնվածքի տեղաշարժի կատարողականի կորը, ներառյալ բեռի և տեղաշարժի հիմնական պարամետրերը՝ ապրանքի կրող ճշգրտությունը և գործառնական հուսալիությունը ստուգելու համար:
Յուրաքանչյուր միավոր մինչև առաքումը ենթակա է բեռնվածքի չափորոշման և կատարողականի փորձարկման: Կարգավորման-բեռնվածության շեղումը վերահսկվում է ±5%-ի սահմաններում՝ համապատասխանելով ANSI/MSS‑SP‑58‑2018 միջազգային ստանդարտին, ինչպես նաև NB/T47039‑2013-ին:
Արտադրանքը համապատասխանում է էլեկտրաէներգիայի, նավթաքիմիական և այլ արդյունաբերական խողովակաշարերի տեխնիկական պահանջներին: Ըստ MSS‑SP‑58‑2018, փոփոխական զսպանակային ստորաբաժանումների բեռնվածքի առավելագույն թույլատրելի փոփոխականությունը չպետք է գերազանցի աշխատանքային տաք բեռի 25%-ը լիարժեք աշխատանքային ճանապարհորդության ընթացքում:

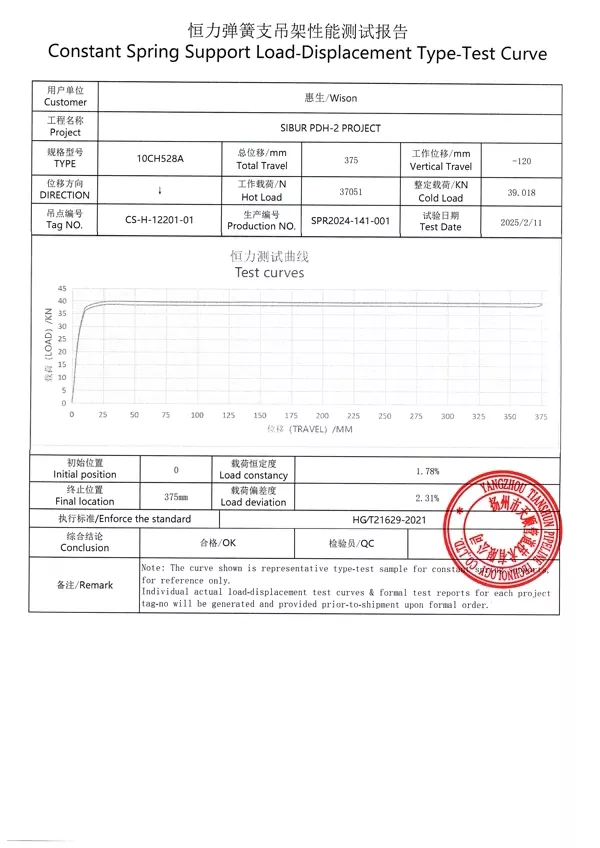

Բեռի տեղաշարժի կորը, որը ստացվել է կայուն զսպանակային հենարանի/կախովի տիպի փորձարկումից: Հորիզոնական առանցքը նշանակում է տեղաշարժ, իսկ ուղղահայաց առանցքը ներկայացնում է բեռը: Ամբողջ աշխատանքային ճանապարհորդության ընթացքում կորը մնում է մոտավորապես հորիզոնական՝ ցույց տալով, որ աջակցող ուժը հիմնականում մնում է անփոփոխ, երբ խողովակաշարը շեղվում է ջերմային ընդարձակման և կծկման պատճառով:
Այս տիպի թեստը ստուգում է բեռնվածքի կայունությունը, ամբողջ ճանապարհորդության կայունությունը և մշտական զսպանակային միավորների գործառնական հուսալիությունը: Բոլոր արտադրական ստորաբաժանումները ենթակա են բեռնվածքի չափորոշման՝ նախքան առաքումը, բեռի շեղումը վերահսկվում է ±6%-ի սահմաններում՝ համաձայն ANSI/MSS-SP-58-2018 և NB/T47038-2013-ի:
Այս արտադրատեսակները կիրառելի են մեծ ջերմային տեղաշարժով արդյունաբերական խողովակաշարերի համակարգերի համար, ներառյալ հիմնական գոլորշու խողովակաշարերը և բարձր ջերմաստիճանի և բարձր ճնշման այլ խողովակաշարերը:
Երբ դուք նշում եք զսպանակային հենարաններ, առաջին իրական որոշումը երկու տեսակի միջև է: Եթե խողովակի շարժումը չափավոր է, և բեռնվածքի որոշակի փոփոխություն ընդունելի է, ապափոփոխական զսպանակային հենարաններլավ կատարեք աշխատանքը և նվազեցրեք ծախսերը: Եթե միացված սարքավորումները, ինչպիսիք են գոլորշու տուրբինը կամ կոմպրեսորային վարդակը, չեն կարող հանդուրժել ծանրաբեռնվածության մեծ փոփոխություն, դուք պետք է.մշտական գարնանային հենարաններ. Նրանք պահպանում են գրեթե հարթ աջակցող ուժ ամբողջ ճանապարհորդական տիրույթում: Մեր ինժեներները կօգնեն ձեզ ընտրել ճիշտ տեսակը՝ հիմնվելով ձեր սթրեսի վերլուծության տվյալների վրա, այլ ոչ թե գուշակությունների վրա:
| Փոփոխական գարնանային կախիչի սպեկտրային աղյուսակ | Օրինակ |
|---|---|
| Կախիչի տեսակը / կոնֆիգուրացիա | Տեսակ A, B, C, D, E, F, G |
| Գարնանային չափս / No. | Թիվ 0 - Թիվ 22 |
| Ճամփորդության շրջանակ | 30 մմ, 60 մմ, 90 մմ, 120 մմ, 180 մմ |
| Գործառնական բեռ | 0,2 կՆ - 400 կՆ |
| Տեղադրված բեռ (սառը բեռ) | kN / kgf |
| Գործող բեռ (տաք բեռ) | kN / kgf |
| Շարժման ուղղություն | Դեպի վեր / վար |
| Փոփոխականություն (%) | ≤ 25% (Ստանդարտ) |
| Մակերեւութային բուժում | Hot Dip Galv/ Painted |
| Բնակարանային նյութ | Ածխածնային պողպատ (Q235/Q355) |
| Constant Spring Hanger Spec Աղյուսակ | Օրինակ |
|---|---|
| Մոդել / Սերիա | PH, LH, CA, CS, TH |
| Բեռնատարողություն (գործող) | 0,1 կՆ - 500 կՆ |
| Ընդհանուր ճանապարհորդություն | 50 մմ, 100 մմ, 200 մմ, 400 մմ |
| Իրական ճանապարհորդություն | Մինչև 600 մմ |
| Բեռի շեղում (հանդուրժողականություն) | ±5% (Ստանդարտ) / ±3% (Բարձր գնահատված) |
| Տեղադրման դիրքը | Հորիզոնական / Ուղղահայաց |
| Բնակարանային ավարտ | Տաք ցինկապատ / էպոքսիդային |
| Գործող ջերմաստիճան. | -20°C-ից +80°C (միջավայր) |
| Spring Coil Նյութ | 60Si2Mn / 50CrVA |
| Բեռի ճշգրտման միջակայք | ±10% (դաշտի կարգավորում) |

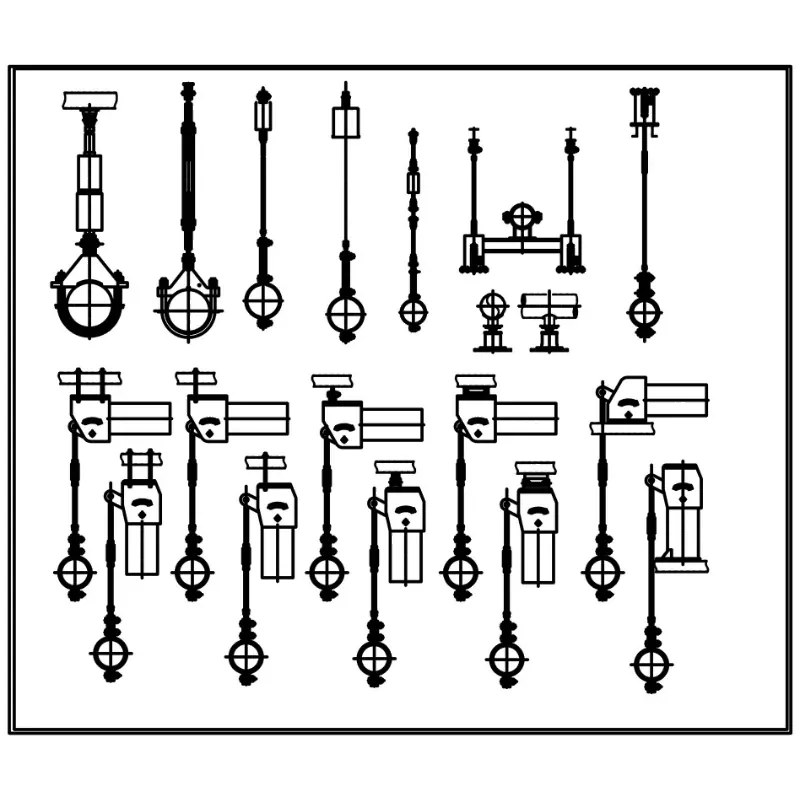

Գարնանային հենարանները առանձին չեն աշխատում: Նրանք գրեթե միշտ ավելի մեծ աջակցության պայմանավորվածության մաս են կազմում: Տիպիկ տեղադրումը ներառում է կոշտ խողովակների հենարաններ կամ խողովակի կոշիկներ քաշը կրելու համար, մինչդեռ զսպանակային միավորը կարգավորում է ուղղահայաց ջերմային շարժումը: Երբ անհրաժեշտ է աջակցել սառը գիծը, մենք հաճախ միավորում ենք զսպանակային հավաքը նախապես մեկուսացված խողովակների հենարանների հետ՝ կանխելու խտացումն ու սառույցի կուտակումը հենակետում: Շատ հաճախորդներ դրանք անվանում են նաև այլ անունով՝ զսպանակային կախիչներ, հատկապես, երբ սարքը վերևում տեղադրված կախովի տեսակ է: Նույն արտադրանքի ընտանիքը, պարզապես մոնտաժման այլ ոճ:
Մենք չենք կտրում հումքի անկյունները. Յուրաքանչյուր խմբաքանակ գալիս է գործարանի վկայագրերով, և մենք ուրախ ենք կիսել ձեր տեսչական թիմի հետ ամբողջական հետագծելիությունը:
| Բաղադրիչ | Ընդհանուր նյութ | Տիպիկ ջերմաստիճանի միջակայք |
|---|---|---|
| Կծիկային զսպանակ | 60Si2MnA / 50CrVA | -40°C-ից մինչև 250°C |
| Պատյան / կարող | Q235B, 20# պողպատ կամ SS304 | Ambient-ից միջին բարձր |
| Բեռնել եզր և միացման սարքավորում | Ածխածնային պողպատ A105, SS F304 | Համապատասխանեցված խողովակների դասին |
| Կախիչի ձող և կցորդներ | 45# պողպատ կամ SS304 | Ըստ նախագծի բնութագրի |
Բոլոր նյութերը ստացվում են հաստատված չինական պողպատե գործարաններից: Եթե ձեր նախագիծը պահանջում է որոշակի աստիճան, օրինակ՝ դուպլեքս չժանգոտվող կամ բարձր ջերմաստիճանի համաձուլվածքներ, պարզապես տեղեկացրեք մեզ:
Մենք արտադրում ենք հետևյալ ստանդարտներով՝ որպես լռելյայն և կարող ենք հարմարվել ուրիշներին ըստ պահանջի.
ASME B31.3 – Գործընթացային խողովակաշար
ANSI/MSS SP-58 – Խողովակների հենարաններ և կախիչներ
GB/T 17116 – Չինական ստանդարտ խողովակների հենարանների համար
Հասանելի է նաև DIN-ի, JIS-ի կամ ձեր նախագծին հատուկ բնութագրերի համար
Մեր գործարանն ունի ISO 9001:2015 սերտիֆիկացում, և մենք արտադրում ենք EN 10204 3.1 նյութի ամբողջական սերտիֆիկացում յուրաքանչյուր առաքման հետ:
Q1. Փոփոխական կամ հաստատուն. ինչպե՞ս կարող եմ որոշել:
Եթե ձեր խողովակի տեղաշարժը մեծ չէ, և բեռնվածքի տատանումները, ասենք, 10-25%-ի չափով նորմալ են, ապա փոփոխական զսպանակային հենարանը լավ կաշխատի և կարժենա ավելի քիչ: Երբ կցված սարքավորումն ունի խիստ թույլատրելի վարդակային ծանրաբեռնվածություն (բնորոշ տուրբինի մուտքերի, կոմպրեսորային միացումների կամ ռեակտորի խողովակաշարերի վրա), գնացեք անընդհատ զսպանակով հենարանով: Ուղարկեք մեզ ձեր սթրեսի իզոմետրիկությունը կամ տեղաշարժի տվյալները, և մենք կառաջարկենք ճիշտ մոդելը՝ դրա համար ոչ մի վճար:
Q2. Ի՞նչ բեռնատարողություններ և ճանապարհորդության միջակայքներ կարող եք մատակարարել:
Փոփոխական զսպանակային հենարանների համար մեր ստանդարտ տեսականին ընդգրկում է մի քանի հարյուր կիլոգրամ մինչև 20 մետրային տոննա մեկ միավորի համար: Մշտական գարնանային հենարանները կարող են գերազանցել 30 տոննան ծանր պատերով գծերի համար: Ճանապարհորդություն՝ սովորաբար 0–150 մմ փոփոխական միավորների համար, և մինչև 300 մմ կամ ավելի հաստատուն տիպերի համար: Մեզ համար սովորական են ճանապարհորդության սահմանները և բեռնվածության կարգավորումները:
Q3: Որքա՞ն ժամանակ է տևում առաքումը:
Պահեստավորված և կիսաֆաբրիկատներ՝ 20–25 օր: Լիովին հարմարեցված պատվերներ՝ 30–40 օր։ Եթե ձեր նախագիծը խիտ ժամանակացույցի մեջ է, վաղ խոսեք մեր վաճառքի թիմի հետ. մենք հաճախ կարող ենք վերադասավորել արտադրության հատվածները՝ կրիտիկական ժամկետներին համապատասխանելու համար:
Q4: Ինչպե՞ս եք դրանք փաթեթավորում արտահանման համար:
Փոքր միավորները մտնում են ծխախոտի փայտե արկղերի մեջ: Ավելի մեծ հավաքույթները պտուտակներով ամրացվում են պողպատե ծղոտե ներքնակների կամ անջրանցիկ փաթաթված եռակցված շրջանակների վրա: Մենք պարբերաբար առաքում ենք Մերձավոր Արևելքի, Հարավարևելյան Ասիայի, Եվրոպայի և Հարավային Ամերիկայի նավահանգիստներ: Մենք վերջին երեք տարիների ընթացքում չենք ունեցել բեռնափոխադրման վնասի ոչ մի պահանջ:
Q5. Կարո՞ղ եք մեզ ցույց տալ ծրագրի հղումները:
Այո՛։ Մենք մատակարարել ենք գարնանային հենարաններ և խողովակների կախիչի ամբողջական փաթեթներ Մերձավոր Արևելքի համակցված ցիկլի էլեկտրակայանների, Ինդոնեզիայում նիկելի վերամշակման կայանների, Բրազիլիայի քիմիական գործարանների և Չինաստանի միջուկային նախագծերի սովորական կղզու խողովակների համար: Կապվեք մեզ հետ ձեր ոլորտին համապատասխանող տեղեկատու ցանկի համար:
Յուրաքանչյուր գարնանային աջակցություն, որը դուրս է գալիս մեր Յանչժոուի գործարանից, անցնում է այս ստուգումներով.
Տեսողական և ծավալային ստուգում
Գարնան ազատ բարձրության և կոշտության նմուշառում
Ամբողջական բեռնվածության նախնական սեղմման և վերականգնման փորձարկում
Ճամփորդական մասշտաբի չափորոշում
Բեռը ընդդեմ տեղաշարժի կորի ստուգում
Մենք կցում ենք փորձարկման հաշվետվություն և նյութական վկայականներ առաքման ծրարի ներսում: Երրորդ կողմի վկաների ստուգումը SGS-ի, BV-ի կամ TÜV-ի կողմից հասանելի է, եթե դա պահանջում է ձեր պայմանագիրը:
Մեր պատվերների մոտավորապես կեսը սկսվում է հաճախորդի գծագրով կամ դիզայնի մի շարք պայմաններով, այլ ոչ թե ստանդարտ մասի համարով: Մեջբերում ստանալու համար անհրաժեշտ է միայն մեզ ասել.
Մոնտաժման տեսակը` վերին կախիչ կամ հիմքի հենարան
Տաք և սառը բեռ
Խողովակի ակնկալվող շարժում (վեր կամ վար)
Միացման մանրամասները կամ ձեր սեփական նկարը
Քանակ
Մնացածի մասին մենք կհոգանք՝ հատուկ ծածկույթներ, չժանգոտվող ապարատներ, բարձր ջերմաստիճանի զսպանակային նյութ, ոչ ստանդարտ չափսեր, այս ամենը:
Գարնանային աջակցությունները հրթիռային գիտություն չեն, բայց դրանք պետք է ճիշտ արվեն: Լավ կառուցված գարնանային ժողովը հանգիստ նստելու է 15 կամ 20 տարի: Վատը հայտնվում է որպես ճեղքված զոդում կամ ընկած գիծ ամիսների ընթացքում: Tianshun-ում մենք դրանք կառուցում ենք այնպես, ինչպես դրանք տեղադրում ենք մեր սեփական գործարանում: Դա նշանակում է, որ չկա դյուրանցումներ նյութի վրա, չկան թեստեր բաց թողնելու և առաքման ժամանակ վերջին րոպեի անակնկալներ:
Եթե ձեր հաջորդ նախագիծը պահանջում է զսպանակային հենարաններ, զսպանակային կախիչներ, մշտական զսպանակային հենարաններ կամ նախապես մեկուսացված խողովակի կոշիկներ, ուղարկեք մեզ ձեր պահանջները: Մենք ձեզ կտանք արդար գործարանային գին և տեխնիկական առաջարկ, որն իրականում իմաստալից է: Դուք կարող եք նաև այցելել մեր գործարան Յանչժոուում, պարզապես տեղեկացրեք մեզ, թե երբ:
