Խողովակաշարի թրթռումներից և հարվածային բեռից պաշտպանվելու համար ծանրաբեռնված հիդրավլիկ ճարմանդ

Հիդրավլիկ մուրճերը արագության նկատմամբ զգայուն զսպող սարքեր են, որոնք օգտագործվում են խողովակաշարերի համակարգերը և սարքավորումները պաշտպանելու համար հանկարծակի դինամիկ բեռներից, ինչպիսիք են սեյսմիկ իրադարձությունները, ջրային մուրճը, գոլորշու մուրճը, քամու պոռթկումները և պոմպի անջատման անցողիկները, միաժամանակ թույլ տալով ջերմային ընդարձակման և կծկման անարգել դանդաղ շարժումը: Ի տարբերություն զսպանակային հենարանների, որոնք կրում են խողովակի քաշը, հիդրավլիկ նժույգները սովորական աշխատանքային պայմաններում չեն կրում ստատիկ բեռ; դրանք միանում են միայն այն դեպքում, երբ խողովակի արագությունը գերազանցում է նախապես սահմանված շեմը:

Yangzhou Tianshun խողովակաշարի տեխնոլոգիաարտադրում է հիդրավլիկ մռութներ, որոնք նախատեսված են էներգիայի արտադրության, նավթաքիմիական և միջուկային կարգի խողովակաշարերի համակարգերում օգտագործելու համար: Յուրաքանչյուր միավոր օգտագործում է մխոց, որը շարժվում է հիդրավլիկ հեղուկի միջով կնքված գլանով: Դանդաղ արագություններով, որոնք բնորոշ են ջերմային աճին, հեղուկն ազատորեն անցնում է տրամաչափված բացվածքների միջով, և մռութը ցուցաբերում է աննշան դիմադրություն: Երբ հանկարծակի իրադարձությունը մղում է խողովակն ավելի արագ, քան ձգանման արագությունը, բացվածքի հոսքը սահմանափակվում է, հեղուկի ճնշումը մեծանում է, և ցողունը կողպվում է կոշտ զսպման ռեժիմի մեջ՝ դինամիկ բեռը փոխանցելով շենքի կառուցվածքին:

Դիզայն և շինարարություն

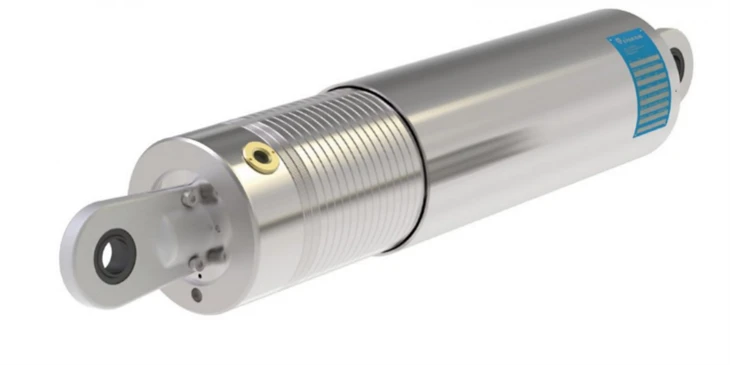

Մեր ստանդարտ հիդրավլիկ սնաբերներն ունեն ածխածնային պողպատից կամ լեգիրված պողպատից գլան, կարծրացած մխոցաձող՝ կոռոզիոն դիմացկուն ծածկույթով և բարձր արդյունավետության հիդրավլիկ հեղուկ, որը գնահատվում է ջերմաստիճանի լայն տիրույթի համար: Վերջնական միացումները հասանելի են մի քանի կոնֆիգուրացիաներով, ներառյալ ձողային աչքը, կեռը, գնդիկավոր հանգույցը և պարուրավոր ծայրերը, որոնք թույլ են տալիս տեղադրումը ցանկացած կողմնորոշմամբ՝ հորիզոնական, ուղղահայաց կամ անկյունային:

Յուրաքանչյուր snubber լցված է գործարանում, կնքված և նախապես փորձարկված: Ներքին ջերմային փոխհատուցումը տեղավորում է հեղուկի ծավալի փոփոխությունները շրջակա միջավայրի ջերմաստիճանի տատանումների պատճառով՝ կանխելով կեղծ արգելափակումը կամ անցանկալի նախաբեռնումը նորմալ ծառայության ժամանակ:

Կատարման միջակայք

Բեռնատարողությունները տատանվում են մոտավորապես 5 կՆ-ից մինչև 500 կՆ և ավելի բարձր՝ սովորական ծանրաբեռնված ստորաբաժանումների համար: Ստանդարտ հարվածները ներառում են 100 մմ, 150 մմ, 200 մմ, 300 մմ և 500 մմ, ավելի երկար հարվածներով՝ ըստ ցանկության: Գործարկիչի արագությունը՝ արագությունը, որով խցիկը անցնում է ազատ տեղաշարժից դեպի զսպման, սովորաբար տրամաչափվում է 5 մմ/վ-ից մինչև 50 մմ/վ՝ կախված նախագծի առանձնահատկություններից և կարող է ճշգրտվել՝ համապատասխան տեղադրման անհատական ​​պահանջներին:

Ստանդարտ ագրեգատների աշխատանքային ջերմաստիճանի միջակայքը -40°C-ից +120°C է, բարձր ջերմաստիճանի տարբերակներով և միջուկային կարգի հեղուկներով, որոնք հասանելի են մասնագիտացված կիրառությունների համար:

Ստանդարտներ և որակավորում

Մեր հիդրավլիկ սնաբերները նախագծված և փորձարկված են կիրառելի միջազգային ստանդարտներին համապատասխան, ներառյալ MSS SP-69, ASME B31.1, ASME B31.3 և IEEE պահանջները միջուկային ծառայության համար: Յուրաքանչյուր միավոր անցնում է ֆունկցիոնալ փորձարկում, ճնշման փորձարկում և արտահոսքի փորձարկում մինչև առաքումը: Միջուկային և բարձրորակ նախագծերի համար մենք կարող ենք տրամադրել ամբողջական որակավորման փաստաթղթեր, ներառյալ ցիկլի փորձարկումները, շրջակա միջավայրի ծերացումը և սեյսմիկ որակավորման հաշվետվությունները՝ ըստ պահանջի:

Տիպիկ հավելվածներ

Հիդրավլիկ խցիկները նշված են ամենուր, որտեղ խողովակաշարային համակարգը պետք է ազատ շարժվի ջերմային պայմաններում, բայց պետք է զսպված լինի դինամիկ իրադարձություններից: Առաջնային տեղակայանքները ներառում են ջերմային և ատոմային էլեկտրակայաններում հիմնական գոլորշու գծերը և սնուցող ջրի խողովակաշարերը, ռեակտորների հովացման հանգույցները, LNG և LPG փոխանցման գծերը, նավթավերամշակման վառարանների ելքային խողովակաշարերը, բարձր ճնշման պրոցեսի գծերը և միջքաղաքային խողովակաշարերը սեյսմիկ գոտիներում:

Համակարգի ինտեգրում խողովակների այլ բաղադրիչների հետ

Հիդրավլիկ խցիկները գրեթե միշտ խողովակների աջակցության համապարփակ սխեմայի մաս են կազմում, որոնք աշխատում են այլ բաղադրիչների կողքին, այլ ոչ թե դրանք փոխարինելու: Փոփոխական զսպանակավոր կախիչները և մշտական ​​զսպանակավոր կախիչները կրում են խողովակի քաշը և ապահովում դանդաղ ջերմային շարժում, մինչդեռ ցողունները ապահովում են զուգահեռ դինամիկ զսպվածություն միևնույն կամ հարակից հենակետերում: Մետաղական փուչիկների ընդարձակման միացումներով հագեցած գծերի վրա փչակները պաշտպանում են փչակները անցողիկ իրադարձությունների ժամանակ ավելորդ երկարացումից կամ ավելորդ սեղմումից:

Մեր արտադրանքի ավելի լայն տեսականին ընդգրկում է խողովակաշարերի աջակցության և ճկունության ամբողջական փաթեթը. զսպանակային հենարաններ և զսպանակային կախիչներ բոլոր տեսակի, կոշտ խողովակների հենարաններ, խողովակների կոշիկի հենարաններ, նախապես մեկուսացված խողովակների հենարաններ սառը և տաք սպասարկման համար և ընդարձակման միացումների ամբողջական շարք: Սա թույլ է տալիս EPC կապալառուներին և վերջնական օգտագործողներին ձեռք բերել սնուցիչներ, աջակցություն և ընդլայնման բաղադրիչներ մեկ արտադրողից՝ պարզեցնելով համակարգումը և որակի հաշվետվողականությունը:

Որակ և սպասարկում

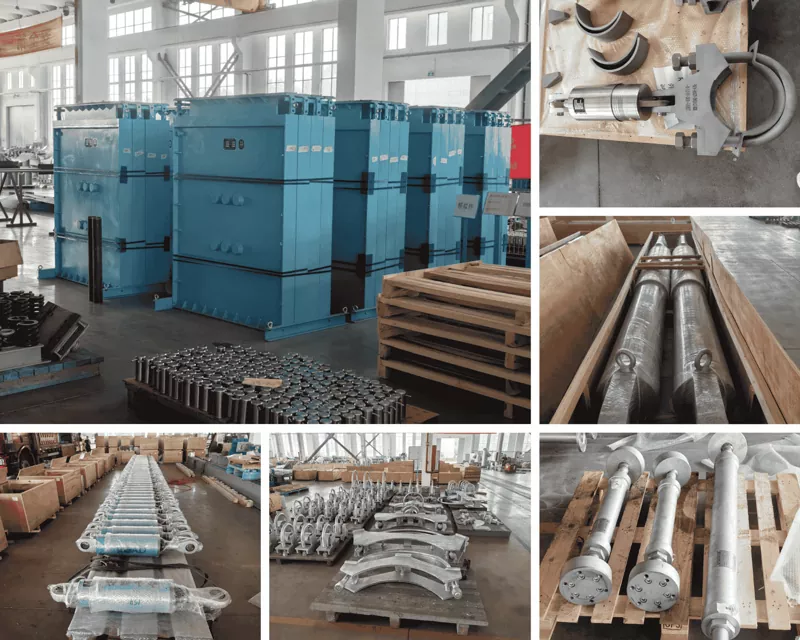

Յուրաքանչյուր հիդրավլիկ զրահ հավաքվում և փորձարկվում է մեր ներքին հաստատությունում՝ մեր ISO 9001:2015 որակի կառավարման համակարգի ներքո: Մենք աջակցում ենք հաճախորդներին չափագրման աջակցությամբ, տեղադրման ուղեցույցով և պլանավորված սպասարկման առաջարկություններով: Կատալոգի միավորների ստանդարտ ժամկետը երեքից հինգ շաբաթ է, արագացված արտադրությունը հասանելի է նախնական համաձայնությամբ: Ունենալով ավելի քան 45 երկիր խողովակաշարերի բաղադրիչներ մատակարարելու ավելի քան 14 տարվա փորձ՝ մենք մատակարարում ենք ինչպես վաճառակետից, այնպես էլ լիովին անհատականացված լուծումներ՝ կարևոր ենթակառուցվածքային նախագծերի համար ամբողջ աշխարհում:

Հաճախակի տրվող հարցեր

Ո՞րն է տարբերությունը հիդրավլիկ մռութի և զսպանակավոր կախիչի միջև:

Գարնանային կախիչները կրող հենարաններ են, որոնք կրում են խողովակի ծանրությունը՝ միաժամանակ թույլ տալով ջերմային շարժում: Հիդրավլիկ խցիկները չեն կրում ստատիկ բեռ; դրանք զսպող սարքեր են, որոնք ազատորեն շարժվում են դանդաղ ջերմային արագություններով, բայց կոշտ փակվում են, երբ հանկարծակի դինամիկ իրադարձություն է տեղի ունենում, ինչպիսին է երկրաշարժը կամ ջրային մուրճը: Երկուսը հաճախ տեղադրվում են միասին խողովակի նույն տեղում:

Ի՞նչ է նշանակում «գործարկման արագություն»:

Գործարկման արագությունը կամ կողպման արագությունը մխոցի արագությունն է, որով մխոցն անցնում է ցածր դիմադրության ազատ շարժումից դեպի կոշտ զսպման ռեժիմ: Այն չափաբերվում է ներքին հոսքի բացվածքների չափը կարգավորելու միջոցով: Տիպիկ արժեքները տատանվում են 5 մմ/վ-ից մինչև 50 մմ/վ, ընտրված այնպես, որ նորմալ ջերմային աճը երբեք չհասնի ձգանման արագությանը, բայց դինամիկ իրադարձությունները միշտ գերազանցեն այն:

Արդյո՞ք հիդրավլիկ մռութները պահանջում են սպասարկում:

Այո, բայց երկար ընդմիջումներով: Նորմալ աշխատանքային պայմաններում մենք խորհուրդ ենք տալիս ստուգել յուրաքանչյուր երեքից հինգ տարին մեկ և ամբողջական վերանորոգում, ներառյալ հեղուկի փոխարինումը և կնիքի նորացումը, յուրաքանչյուր տասը տարին մեկ: Ծառայության ժամկետը տատանվում է՝ կախված ջերմաստիճանից, ցիկլի քանակից և շրջակա միջավայրի պայմաններից: Ծանր սպասարկման կամ միջուկային կիրառությունները հետևում են ստուգման ավելի կարճ ընդմիջումներին՝ ըստ նախագծի ճշգրտման:

Հնարավո՞ր է սնաբեր տեղադրել ցանկացած ուղղությամբ:

Այո՛։ Հիդրավլիկ խցիկները գործում են ցանկացած կողմնորոշմամբ՝ հորիզոնական, ուղղահայաց կամ թեք, քանի որ մխոցը գործում է մաքուր առանցքային լարվածության և սեղմման պայմաններում՝ անկախ ձգողականությունից: Վերջնական միացումները (կեղև, գնդիկավոր միացում, ձողային աչք) ընտրվում են տեղադրման անկյունին և կառուցվածքային ամրացման տեսակին համապատասխանելու համար:

Ինչպե՞ս կարող եմ չափավորել հիդրավլիկ սանրվածքը իմ խողովակաշարի համակարգի համար:

Չափերը հիմնված են առավելագույն դինամիկ բեռի վրա, որը պետք է զսպի snubber-ը և ընդհանուր ջերմային հարվածը, որը այն պետք է տեղավորի առանց հատակից դուրս գալու: Դինամիկ բեռները սովորաբար գալիս են խողովակի լարվածության վերլուծությունից սեյսմիկ, ջրային մուրճի կամ քամու ծանրաբեռնվածության դեպքում: Մեր ինժեներական թիմը կարող է օգնել չափագրման հարցում, եթե դուք տրամադրում եք ակնկալվող բեռը, պահանջվող հարվածը, աշխատանքային ջերմաստիճանը և կիրառելի նախագծի կոդը:
