Մշտական զսպանակավոր կախիչները, որոնք նաև կոչվում են մշտական բեռնվածության զսպանակների հենարաններ կամ մշտական ուժի հենարաններ, ապահովում են գրեթե միատեսակ աջակցող ուժ խողովակի ամբողջ ճանապարհորդության տիրույթում: Այս ագրեգատները հատուկ նախագծված են խողովակաշարային համակարգերի համար, որոնք ունեն զգալի ուղղահայաց ջերմային տեղաշարժ, որտեղ փոփոխական զսպանակները կբերեն ծանրաբեռնվածության չափազանց մեծ տատանումներ և անցանկալի սթրես կփոխանցեն միացված սարքավորումներին և խողովակաշարերին:
Բեռի տեղաշարժի կորը, որը ստացվել է կայուն զսպանակային հենարանի/կախովի տիպի փորձարկումից: Հորիզոնական առանցքը նշանակում է տեղաշարժ, իսկ ուղղահայաց առանցքը ներկայացնում է բեռը: Ամբողջ աշխատանքային ճանապարհորդության ընթացքում կորը մնում է մոտավորապես հորիզոնական՝ ցույց տալով, որ աջակցող ուժը հիմնականում մնում է անփոփոխ, երբ խողովակաշարը շեղվում է ջերմային ընդարձակման և կծկման պատճառով:
Այս տիպի թեստը ստուգում է բեռնվածքի կայունությունը, ամբողջ ճանապարհորդության կայունությունը և մշտական զսպանակային միավորների գործառնական հուսալիությունը: Բոլոր արտադրական ստորաբաժանումները ենթակա են բեռնվածքի չափորոշման՝ նախքան առաքումը, բեռի շեղումը վերահսկվում է ±6%-ի սահմաններում՝ համաձայն ANSI/MSS-SP-58-2018 և NB/T47038-2013-ի:
Այս արտադրատեսակները կիրառելի են մեծ ջերմային տեղաշարժով արդյունաբերական խողովակաշարերի համակարգերի համար, ներառյալ հիմնական գոլորշու խողովակաշարերը և բարձր ջերմաստիճանի և բարձր ճնշման այլ խողովակաշարերը:

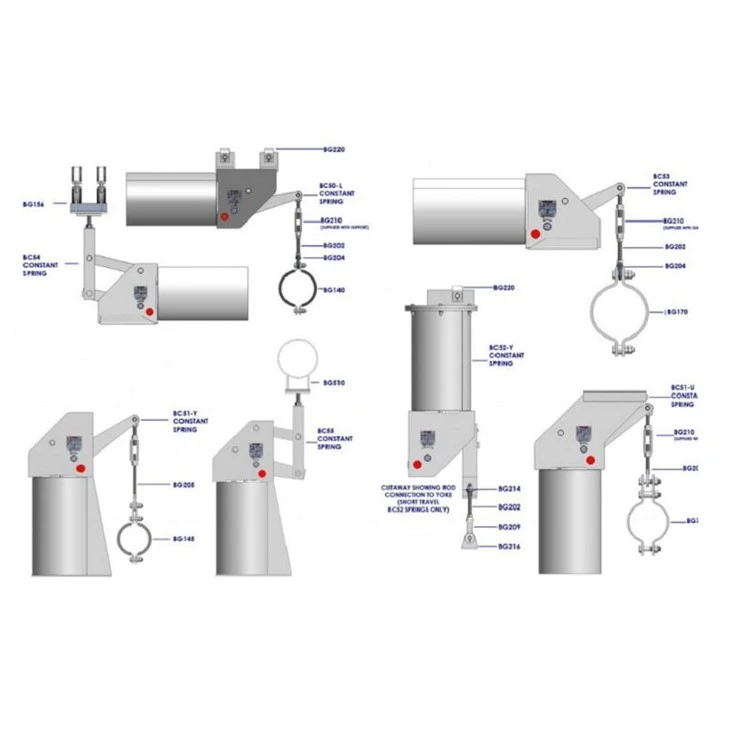

ժամըYangzhou Tianshun խողովակաշարի տեխնոլոգիա, մենք արտադրում ենք կայուն զսպանակավոր կախիչներ՝ օգտագործելով ապացուցված կռունկով միացնող գավազանով մեխանիզմ՝ զուգակցված բարձրորակ սեղմման զսպանակների հետ: Այս դիզայնը հավասարակշռում է զսպանակային ոլորող մոմենտը հիմնական առանցքի շուրջ բեռի ոլորող մոմենտների հետ՝ պահպանելով բեռի շեղումը ±5%-ի սահմաններում, որպես ստանդարտ, և ±3% բարձր ճշգրտության կոնֆիգուրացիաների դեպքում: Յուրաքանչյուր հավաքույթ տեղադրված է պաշտպանիչ պատյանում, որը պաշտպանում է ներքին բաղադրիչները շինարարական բեկորներից և շրջակա միջավայրի աղտոտիչներից՝ նվազեցնելով պահպանման ռիսկը հենարանի ծառայության ժամկետի ընթացքում:
| Constant Spring Hanger Spec Աղյուսակ | Օրինակ |

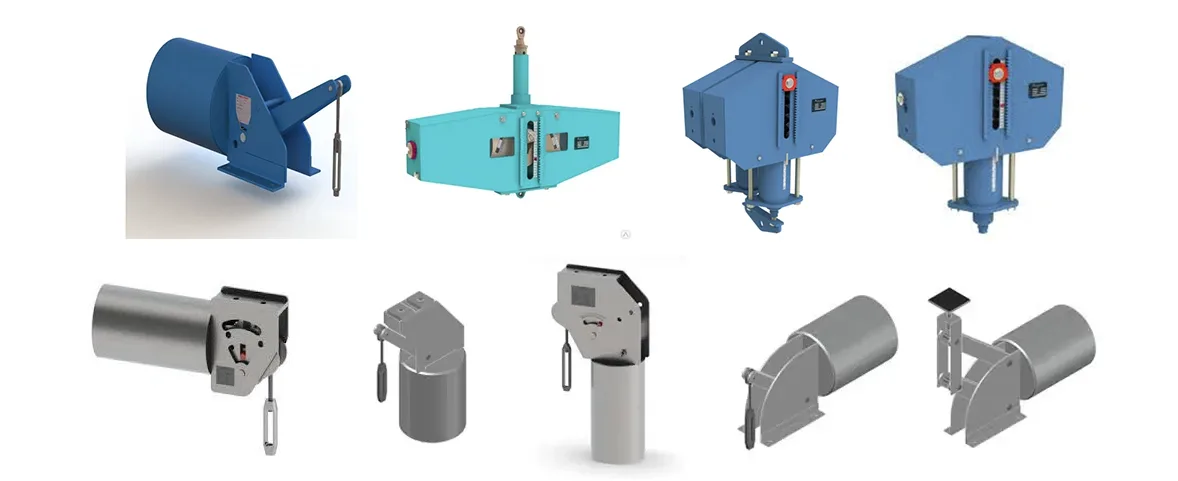

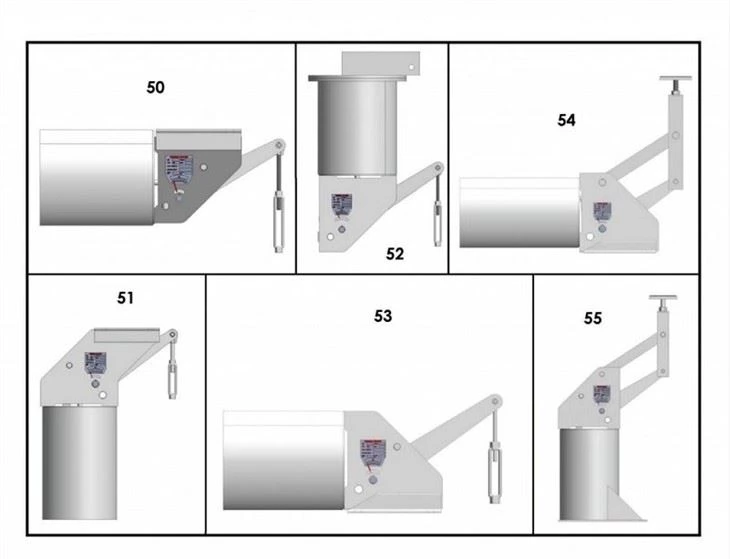

| Մոդել / Սերիա | PH, LH, CA, CS, TH |
| Բեռնատարողություն (գործող) | 0,1 կՆ - 500 կՆ |
| Ընդհանուր ճանապարհորդություն | 50 մմ, 100 մմ, 200 մմ, 400 մմ |
| Իրական ճանապարհորդություն | Մինչև 600 մմ |
| Բեռի շեղում (հանդուրժողականություն) | ±5% (Ստանդարտ) / ±3% (Բարձր գնահատված) |

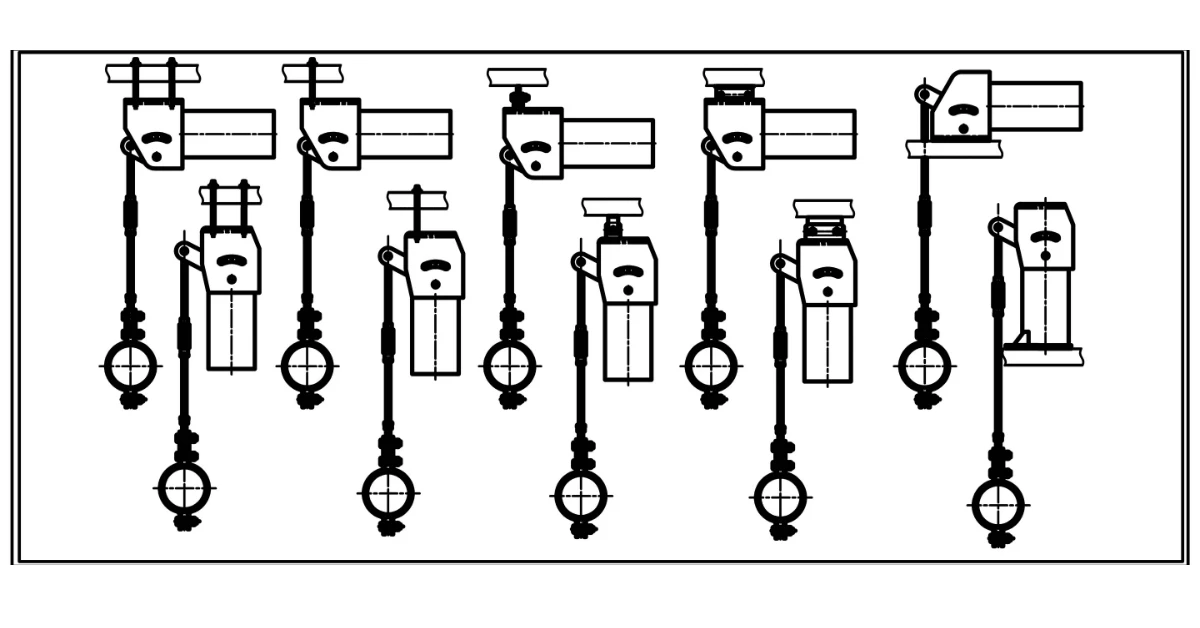

| Տեղադրման դիրքը | Հորիզոնական / Ուղղահայաց |
| Բնակարանային ավարտ | Տաք ցինկապատ / էպոքսիդային |
| Գործող ջերմաստիճան. | -20°C-ից +80°C (միջավայր) |
| Spring Coil Նյութ | 60Si2Mn / 50CrVA |
| Բեռի ճշգրտման միջակայք | ±10% (դաշտի կարգավորում) |
Մերմշտական գարնանային աջակցությունպորտֆոլիոն ընդգրկում է աշխատանքային բեռի տիրույթ՝ 0,1 կՆ-ից մինչև 500 կՆ, 50 մմ, 100 մմ, 200 մմ և 400 մմ ճամփորդության ստանդարտ տարբերակներով և մինչև 600 մմ անհատական ճանապարհորդություններով: Ստանդարտ շարքերը ներառում են PH, LH, CA, CS և TH մոդելներ, որոնք հարմար են ինչպես հորիզոնական, այնպես էլ ուղղահայաց տեղադրման համար: Գարնանային պարույրները արտադրվում են 60Si2Mn կամ 50CrVA լեգիրված պողպատից, իսկ պատյանները պատրաստված են տաք ցինկապատ կամ էպոքսիդային ծածկույթով, որպեսզի համապատասխանեն շրջակա միջավայրի աշխատանքային ջերմաստիճանին -20°C-ից մինչև +80°C:
Մշտական զսպանակային կախիչները գործարանային կարգավորված են հաճախորդի կողմից սահմանված բեռնվածքի և սառը/տաք դիրքերի համար, ինչպես նաև տեղադրված են վերին և ստորին ճամփորդական սահմանային կանգառներով՝ կանխելու ավելորդ ճանապարհորդությունը: Հստակ տեսանելի ճամփորդության սանդղակը և բեռնվածքի կարգավորիչ հավաքիչը թույլ են տալիս տեղում ճշգրտել գնահատված բեռի ±10%-ի սահմաններում, որոշ կոնֆիգուրացիաներով կարգավորելի մինչև ±20%՝ 2% հավելումներով: Կարմիր նախադրված քորոցները տեղադրվում են գործարանում՝ հենարանը կողպելու համար հիդրոստատիկ փորձարկման և թթվային լվացման ժամանակ՝ դիմակայելով մինչև կրկնակի անվանական ծանրաբեռնվածությանը մինչև համակարգի գործարկումից հեռացնելը:
Բոլոր մշտական բեռնվածության զսպանակները նախագծված և արտադրված են GB/T 17116.1/.2/.3 և NB/T 47039 ստանդարտներին համապատասխան և լիովին փոխարկելի են միջազգային ստանդարտներին՝ ներառյալ MSS SP-58, ASME B31.1 / B31.3, EN 13480-3, J. Փորձառու խողովակների աջակցում արտադրողին, մենք նաև արտադրում ենք լիովին անհատականացված մշտական ուժի աջակցում` հիմնված հաճախորդների գծագրերի և նախագծին հատուկ պարամետրերի վրա:
Մշտական զսպանակային կախիչներ նշված են խողովակաշարային համակարգերում, որտեղ բեռի հետևողականությունը սակարկելի չէ: Տիպիկ կայանքները ներառում են ջերմային էլեկտրակայանները, ատոմային էլեկտրակայանները, նավթավերամշակման գործարանները, LNG և LPG տերմինալները, կենտրոնական ջեռուցման ցանցերը և նավթաքիմիական և դեղագործական գործարաններում բարձր ջերմաստիճանի տեխնոլոգիական գծերը: Դրանք հաճախ տեղադրվում են միևնույն խողովակաշարի վրա փոփոխական զսպանակային հենարանների կողքին՝ հաստատուն միավորներ բարձր տեղաշարժով հանգույցներում և փոփոխական զսպանակային կախիչներ ավելի փոքր ջերմային շարժ ունեցող վայրերում:

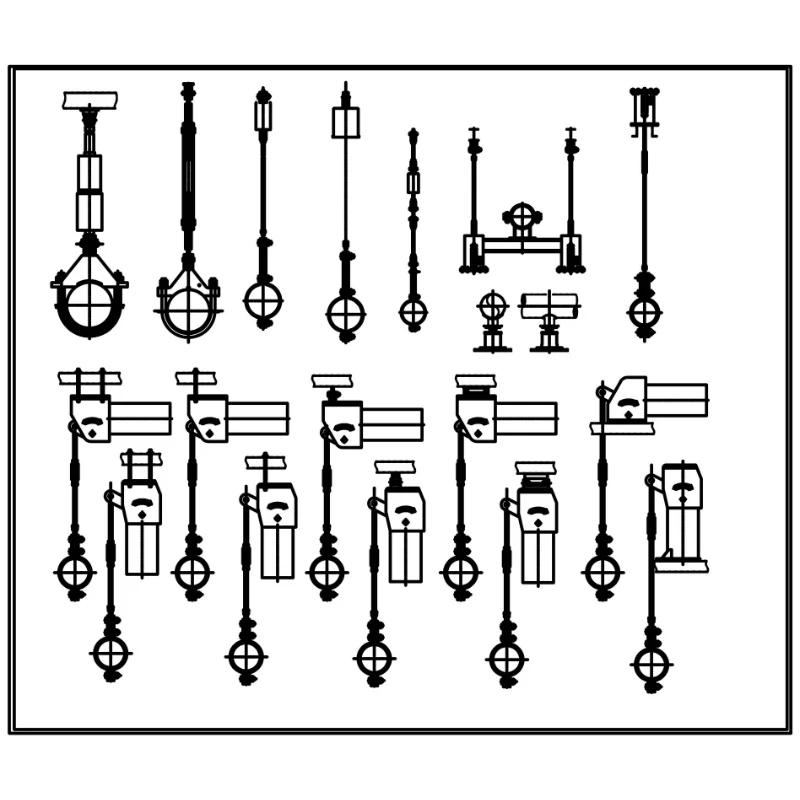

Մշտական զսպանակային կախիչներից բացի, խողովակների աջակցության մեր ամբողջական պորտֆելը ներառում է փոփոխական զսպանակային հենարաններ, կոշտ կախիչներ, խողովակների կոշիկի հենարաններ, նախամեկուսացված խողովակների հենարաններ և հիդրավլիկ խցիկներ՝ դինամիկ բեռի վերահսկման համար: Ջերմային շարժման փոխհատուցում պահանջող նախագծերի համար մենք նաև մատակարարում ենք մետաղական փուչիկների ընդարձակման միացումներ, ռետինե ընդլայնման միացումներ և գործվածքների ընդարձակման միացումներ, որոնք ինտեգրվում են մեր օժանդակ համակարգերին՝ ձևավորելով խողովակաշարի ամբողջական լուծում:
Յուրաքանչյուր աջակցություն մինչև առաքումն անցնում է ամբողջական ներքին փորձարկում՝ ապահովված մեր ISO 9001:2015 որակի կառավարման համակարգով և համապատասխանության ASME և API ստանդարտներին, որտեղ պահանջվում է: Հաճախորդները ստանում են հատուկ տեխնիկական աջակցություն հարցումից՝ տեղադրման միջոցով, 24-ժամյա պատասխան բոլոր գնանշումներին և տեղում բեռնվածքի ճշգրտման ուղեցույց՝ որպես մեր հետվաճառքային ծառայության մաս: Ավելի քան 14 տարվա արտադրական խողովակների հենարաններով և 45 երկրներում նախագծերի ընդլայնման միացումներով՝ մենք մատակարարում ենք ինչպես ստանդարտ կատալոգային միավորներ, այնպես էլ լիովին մշակված մաքսային լուծումներ EPC կապալառուների և վերջնական օգտագործողների համար ամբողջ աշխարհում:
Ո՞րն է տարբերությունը կայուն զսպանակային կախիչի և փոփոխական զսպանակային հենարանի միջև:
Փոփոխական զսպանակային հենարանները տարբեր արձագանքման ուժ են գործադրում, երբ խողովակը շարժվում է ուղղահայաց՝ զսպանակների սեղմման կամ երկարացման պատճառով: Մշտական զսպանակավոր կախիչներն օգտագործում են կռունկով միացնող գավազանային մեխանիզմ, որպեսզի պահպանեն գրեթե միատեսակ աջակցող ուժ ամբողջ ճանապարհորդության ընթացքում: Որպես հիմնական կանոն, հաստատուն միավորները նշվում են, երբ ջերմային տեղաշարժը գերազանցում է 50 մմ-ը, կամ որտեղ բեռնվածքի տատանումները պետք է մնան 6%-ից ցածր՝ պոմպերին, տուրբիններին կամ այլ զգայուն սարքավորումներին լարվածություն չփոխանցելու համար:
Ի՞նչ է նշանակում ±5% բեռնվածքի շեղում մշտական զսպանակային հենարանի վրա:
Բեռի շեղումը իրական աջակցող ուժի և անվանական գնահատված բեռի միջև առավելագույն տոկոսային տարբերությունն է աշխատանքային ճանապարհորդության ցանկացած կետում: Մեր ստանդարտ կայուն զսպանակավոր կախիչները շեղում են ±5%-ի սահմաններում, ինչը համապատասխանում է արդյունաբերական խողովակաշարերի պահանջներին: Կրիտիկական ծրագրերի համար, ինչպիսիք են միջուկային կամ բարձր ճշգրտության տեխնոլոգիական գծերը, մենք առաջարկում ենք բարձր ճշգրտության միավորներ ±3% շեղումով:
Ե՞րբ պետք է հեռացվեն կարմիր նախադրված քորոցները:
Նախադրված քորոցները տեղադրվել են գործարանում՝ կախիչը սառը տեղադրման դիրքում կողպելու համար՝ թույլ տալով հիդրոստատիկ փորձարկումը և խողովակների թթվային լվացումն ավարտին հասցնել՝ առանց զսպանակային հավաքույթը սեղմելու կամ երկարացնելու: Դրանք պետք է հեռացվեն մինչև համակարգի գործարկումը, սովորաբար հիդրոփորձարկումների և նախնական շահագործման ստուգումների ավարտից հետո: Մեր ստանդարտ կապումները փորձարկման ընթացքում դիմակայում են մինչև կրկնակի բարձր գնահատված բեռը; տեղեկացրեք մեզ, եթե ձեր նախագիծը պահանջում է անվտանգության ավելի բարձր մարժա:
Հնարավո՞ր է բեռը կարգավորել տեղում տեղադրումից հետո:
Այո՛։ Յուրաքանչյուր մշտական զսպանակային կախիչ տեղադրված է բեռը կարգավորող պտուտակով և տրամաչափված հավաքիչով: Պտուտակը պտտելը մեծացնում կամ նվազեցնում է նախադրված ծանրաբեռնվածությունը 2% քայլով, ստանդարտ միավորների վրա ±10% ճշգրտման ընդհանուր միջակայքով (ընտրված կոնֆիգուրացիաների դեպքում մինչև ±20%): Սա թույլ է տալիս ճշգրտումը՝ փոխհատուցելու նախագծային պայմանների և տեղամասի իրական տեղադրման աննշան տարբերությունները:
Ո՞ր չափանիշներին են հետևում ձեր մշտական գարնանային կախիչները:
Մեր ստանդարտ տիրույթը նախագծված է GB/T 17116.1/.2/.3 և NB/T 47039 համար, և չափսերով և կատարողականությամբ փոխակերպվում է MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 Week.L. ձեր նախագծի գծագրերին և բնութագրերին:
Ո՞րն է տիպիկ առաջատար ժամանակը:
Ստանդարտ կատալոգի մշտական գարնանային կախիչներ սովորաբար առաքվում են 15-ից 25 աշխատանքային օրվա ընթացքում՝ կախված քանակից և շարքից: Պատվերով մշակված ստորաբաժանումները պահանջում են լրացուցիչ ինժեներական և հաստատման ժամանակ: Շտապ առաքումը կարող է կազմակերպվել ըստ պահանջի, նախնական պայմանավորվածության համաձայն պատվերի տեղադրման ժամանակ կամ նախատեսված առաքման օրվանից առնվազն 20 օր առաջ:
