Էլեկտրակայանի գարնանային աջակցության առանձնահատկությունները.

Էլեկտրակայանի գարնանային աջակցություն(բաժանված է երկու տեսակի՝ փոփոխական ուժ և հաստատուն ուժ։ Հարմար է և՛ ջերմային էներգիայի, և՛ ջերմային էներգիայի արտադրության համար, համապատասխանում է ASME B31.1 և SH/T3073)

Ընդհանուր ընդհանուր հատկանիշներ

Ուժեղ հարմարվողականություն աշխատանքային պայմաններին

Հարմար է բարձր ջերմաստիճանի և բարձր ճնշման խողովակաշարերի համար, ինչպիսիք են հիմնական գոլորշին, տաքացվող գոլորշին, սնուցող ջուրը և կաթսաների կոնդենսատային ջուրը (մինչև 550℃ և 16 ՄՊա+), որոնք կարող են դիմակայել ցուրտ-տաք ջերմաստիճանի կրկնվող փոփոխություններին և ընդարձակումներին՝ հաշվի առնելով ինքնաքաշը, միջին և մեկուսացման քաշը:

Հստակ սահմանված բեռի դասակարգում

Բեռի բնութագրերի լայն շրջանակ. փոքր բեռնվածքով DN25 փոքր խողովակը կշռում է 50 կգ, մեծ տրամագծով հիմնական խողովակաշարերը ծանր բեռներով կարող են հասնել տասնյակ տոննաների՝ բաժանված թեթև, միջին և ծանր բեռնվածության շարքերի:

Անվտանգության բարձր ավելորդություն

Գարնանային անվտանգության գործակիցը ≥ 1.5, բարձր ջերմաստիճանի լեգիրված պողպատից զսպանակները դիմադրում են բարձր ջերմաստիճանի սողանքին և հոգնածությանը, որը հարմար է էլեկտրակայանների ամենամյա շարունակական մեկնարկի և կանգառի ցիկլերի համար:

Ստանդարտացված և մոդուլային կառուցվածք

Ստանդարտացված խողովակների զսպանակներ, զամբյուղի զսպանակներ, մշտական ​​կախովի հավաքույթներ, համապատասխան U-աձև խողովակների սեղմիչներ, ջերմամեկուսիչ խողովակների հենարաններ, կախման ձողեր և պարուրակային ճշգրտման բաղադրիչներ, որոնք հեշտացնում են տեղում հավաքումը:

Կոռոզիայից պաշտպանության աստիճանի վրա հիմնված կոնֆիգուրացիա

C3 կոռոզիայից պաշտպանություն փակ կաթսայատների համար, C4/C5 ծանր կոռոզիայից պաշտպանություն բացօթյա վառարանների գագաթների համար / օդափոխիչների խողովակաշարերի (ավազահանում + ցինկով հարուստ այբբենարան + վերին ծածկույթ):

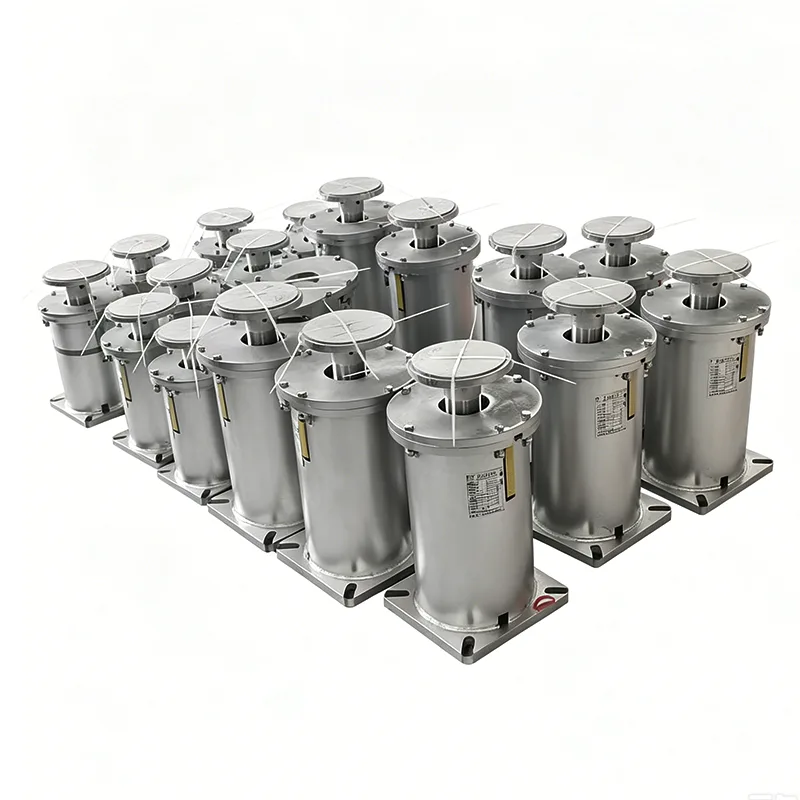

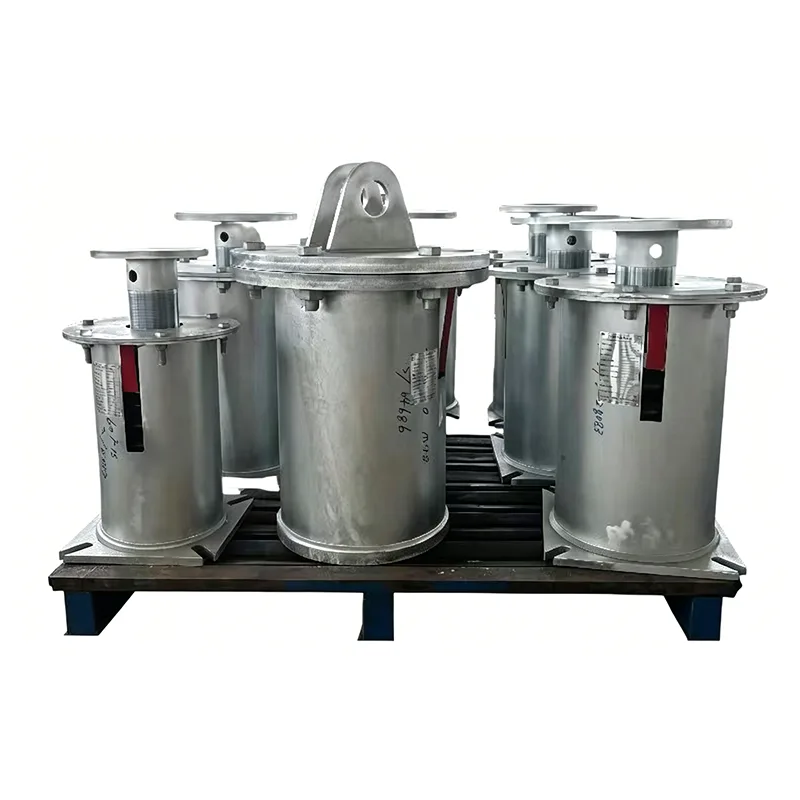

Փոփոխական գարնանային աջակցություն (էլեկտրակայաններում ամենաշատ օգտագործվողը)

Կոմպակտ կառուցվածք, ցածր գնով, տեղադրման փոքր տարածք: Այն նախընտրելի ընտրություն է միջին և կարճ տեղաշարժով խողովակաշարերի համար՝ ուղղահայաց ջերմային տեղաշարժով ≤ 25 մմ և բեռնվածքի տատանումներով ≤ 25%:

Այն գալիս է ծանրաբեռնվածության սանդղակով (Սառը/տաք), կողպեքի պտուտակներ, սառը վիճակի կողպում, ջրի ճնշման փորձարկման պաշտպանություն և ապակողպում ջեռուցման ժամանակ: Սառը վիճակում տեղադրման բեռը կարող է ճշգրտորեն կարգավորվել կարգավորվող ընկույզի միջոցով:

Սահմանափակումներ

Այն չի կարող օգտագործվել, եթե խողովակաշարի ջերմային տեղաշարժը չափազանց մեծ է կամ բեռի տատանումը գերազանցում է 25%-ը: Հակառակ դեպքում խողովակի բացման ժամանակ լրացուցիչ լարվածությունը կգերազանցի սահմանը:

Ծրագրեր. Միջին և ցածր ճնշման ջրամատակարարում, ջրահեռացում և արտահոսք, ծխատար գազի օժանդակ փոքր խողովակներ և երկրորդային օժանդակ մեքենաների խողովակաշարեր:

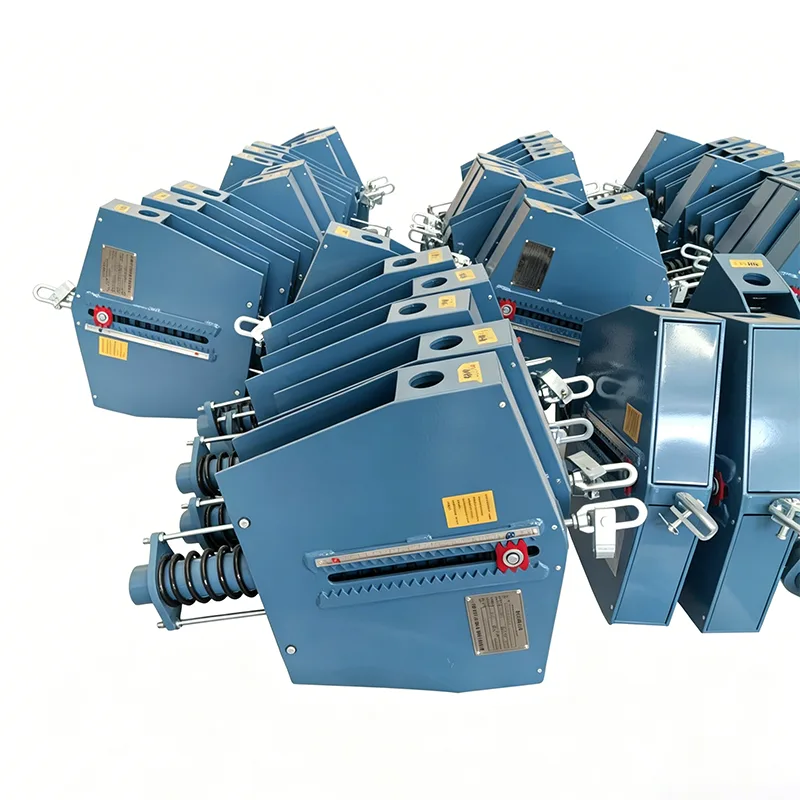

Անընդհատ զսպանակավոր կախիչ (Մշտական ​​զսպանակավոր կախիչ, հատուկ էլեկտրակայաններում հիմնական խողովակաշարերի համար)

Մշտական ​​լրիվ հարվածային բեռ (տատանում ≤ ±6%), մեծ տեղաշարժ, մեծ բեռ, ստանդարտ տուրբինի/կաթսայի գլխիկի առանցքային խողովակների բացվածքների համար;

Մեծ հարվածների միջակայք (50 - 500 մմ), որը կարող է դիմակայել հիմնական գոլորշու և տաքացվող գոլորշու խողովակների զգալի ջերմային երկարացմանը, պաշտպանել սարքավորումների եզրերը արտահոսքից և խողովակների բացվածքները պատռվելուց;

Լծակի խցիկի կառուցվածքը, փոքր զսպանակային դեֆորմացիա, դիմացկուն բարձր ջերմաստիճանի հոգնածության նկատմամբ, ավելի երկար սպասարկման ժամկետ վառարանի վերևում գտնվող կոշտ բարձր ջերմաստիճանի միջավայրում:

Կիրառումներ. Կաթսայի գլխիկի ելքային խողովակներ, հիմնական գոլորշու խողովակներ, տաքացվող գոլորշու խողովակներ, տուրբինի մուտքային և ելքային խողովակաշարեր:

Էլեկտրակայանի օգտագործման հատուկ առանձնահատկություններ

Ջերմաստիճանի հանդուրժողականություն գործարկման և անջատման ժամանակ. սարքի գործարկման և անջատման ժամանակ ջերմաստիճանի հանկարծակի փոփոխությունների ժամանակ զսպանակները մի քանի անգամ սեղմվում և ձգվում են: Բարձր ջերմաստիճանի դիմացկուն գարնանային պողպատ 50CrVA ընտրված է ջերմային թուլացման ձախողումը կանխելու համար;

Հակաթրթռումային ձևավորում. օդափոխիչի և ջրի պոմպի մուտքի և ելքի թրթռումային խողովակաշարերը հագեցած են սահմանային փակագծերով՝ աղբյուրների վրա կողային ուժի անհավասարակշռությունից խուսափելու համար.

Լրացուցիչ ջերմամեկուսիչ բաղադրիչներ. Ստանդարտացված ջերմամեկուսիչ խողովակների հենարանները տրամադրվում են բարձր ջերմաստիճանի խողովակաշարերի համար՝ կանխելու ջերմության փոխանցումը և կախիչների և աղբյուրների ծածկույթի վնասումը.

Շահագործման և սպասարկման բնութագրեր. Միավորի հիմնական սպասարկման ժամանակ ցուցիչի դիրքերը ստուգվում են մեկ առ մեկ: Եթե ​​շեղումը գերազանցում է սահմանը, կարգավորումները վերականգնվում են կամ հենարաններն ու կախիչները փոխարինվում են:
