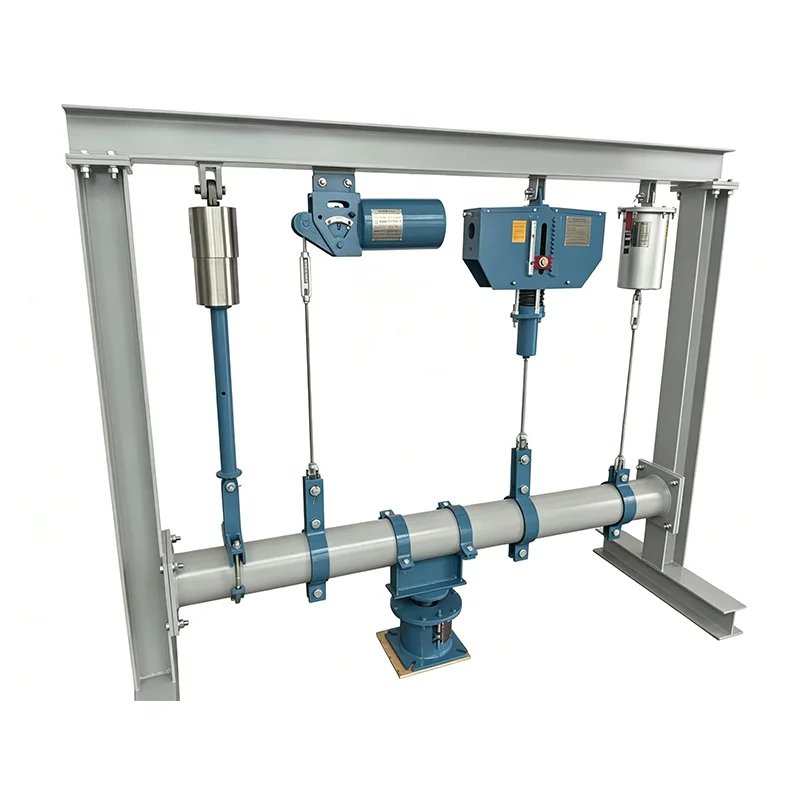

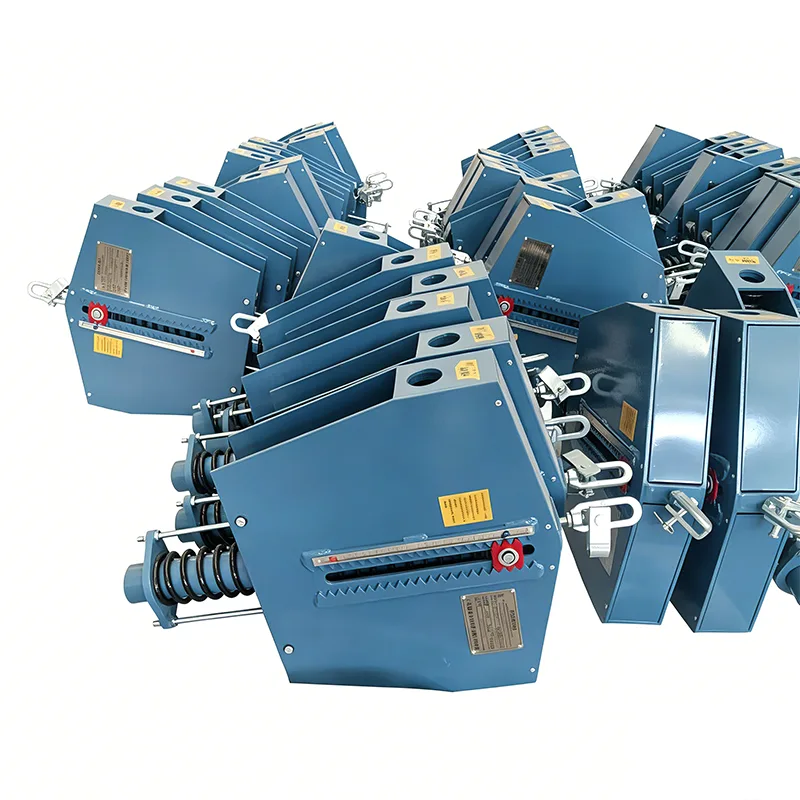

Steam Pipe Constant Spring Support

Գոլորշի խողովակաշարերը շահագործման ընթացքում առաջացնում են զգալի ջերմային տեղաշարժ և խիստ զգայուն են բեռնվածքի տատանումների նկատմամբ: Երբ խողովակաշարի ջերմաստիճանը բարձրանում է շրջակա միջավայրի ջերմաստիճանից մինչև աշխատանքային ջերմաստիճան, տեղի կունենա մի քանի սանտիմետրից մինչև տասնյակ սանտիմետր ուղղահայաց տեղաշարժ: Եթե ​​ընդունվեն սովորական օժանդակ սարքեր, բեռը կտրուկ տատանվում է տեղաշարժի հետ մեկտեղ, ինչը կհանգեցնի խողովակի լարվածության կենտրոնացմանը, սարքավորումների միացումներին վնասելուն և նույնիսկ խողովակի խզմանը: Steam Pipe Constant Spring Support-ը հատուկ աջակցության միավոր է, որը մշակվել է նման խնդիրների լուծման համար: Այն ապահովում է գրեթե մշտական ​​աջակցող ուժ ամբողջ տեղաշարժման ընթացքում՝ ապահովելով գոլորշու խողովակաշարերի անվտանգ և հուսալի շահագործում:

Բեռի տեղաշարժի կորը՝ ստացված կայուն զսպանակային հենարանի/կախիչի տիպի փորձարկումից։ Հորիզոնական առանցքը նշանակում է տեղաշարժ, իսկ ուղղահայաց առանցքը ներկայացնում է բեռը: Ամբողջ աշխատանքային ճանապարհորդության ընթացքում կորը մնում է մոտավորապես հորիզոնական՝ ցույց տալով, որ աջակցող ուժը հիմնականում մնում է անփոփոխ, երբ խողովակաշարը շեղվում է ջերմային ընդարձակման և կծկման պատճառով:

Այս տեսակի թեստը ստուգում է բեռնվածքի կայունությունը, կայուն զսպանակային ստորաբաժանումների բեռնվածքի կայունությունը և գործառնական հուսալիությունը: Բոլոր արտադրական ստորաբաժանումները ենթակա են բեռնվածքի չափորոշման՝ նախքան առաքումը, բեռի շեղումը վերահսկվում է ±6%-ի սահմաններում՝ համաձայն ANSI/MSS-SP-58-2018 և NB/T47038-2013-ի:

Այս արտադրատեսակները կիրառելի են մեծ ջերմային տեղաշարժով արդյունաբերական խողովակաշարերի համակարգերի համար, ներառյալ հիմնական գոլորշու խողովակաշարերը և բարձր ջերմաստիճանի և բարձր ճնշման այլ խողովակաշարերը:

Աշխատանքային սկզբունք և կառուցվածքային կազմ

Մոմենտների հավասարակշռության սկզբունքի հիման վրա ստեղծված Steam Pipe Constant Spring Support-ը փոխակերպում է աղբյուրների առաձգական ուժը կայուն աջակցող ուժի միացման մեխանիզմի միջոցով: Երբ խողովակաշարը շարժվում է ուղղահայաց, զսպանակային դեֆորմացիան փոխհատուցվում է կապող համակարգով` կայուն ելքային ուժը պահպանելու համար, իսկ բեռի փոփոխման արագությունը վերահսկվում է 5%-ի սահմաններում:

Ստանդարտ արտադրանքը բաղկացած է հետևյալ հիմնական բաղադրիչներից.

▶  Զսպանակների հավաքում. պատրաստված է բարձր ամրության լեգիրված զսպանակային պողպատից և ենթարկվում է բազմաթիվ ջերմային մշակման գործընթացների:

▶  Պոմենտների հավասարակշռության մեխանիզմ. Ճշգրիտ մշակված կապ և խցիկի հավաքում:

▶  Բեռը կարգավորող սարք. թույլ է տալիս ելքային բեռի ճշգրիտ կարգավորումը տեղում:

▶  Տեղաշարժման ցուցիչ. հստակ ցուցադրում է խողովակաշարերի իրական տեղաշարժը:

▶  Բնակարանային և միացնող հավաքույթներ. պատրաստված է բարձրակարգ ածխածնային պողպատից՝ հակակոռոզիոն մակերևույթի մշակմամբ:

Ապրանքի տեխնիկական բնութագրերը

Constant Spring Hanger Spec Աղյուսակ	Օրինակ
Մոդել / Սերիա	PH, LH, CA, CS, TH
Բեռնատարողություն (գործող)	0,1 կՆ - 500 կՆ
Ընդհանուր ճանապարհորդություն	50 մմ, 100 մմ, 200 մմ, 400 մմ
Իրական ճանապարհորդություն	Մինչև 600 մմ
Բեռի շեղում (հանդուրժողականություն)	±5% (Ստանդարտ) / ±3% (բարձր գնահատված)
Տեղադրման դիրքը	Հորիզոնական / Ուղղահայաց
Բնակարանային ավարտ	Տաք ցինկապատ / էպոքսիդային
Գործող ջերմաստիճան.	-20°C-ից +80°C (միջավայր)
Spring Coil Նյութ	60Si2Mn / 50CrVA
Բեռի ճշգրտման միջակայք	±10% (դաշտի կարգավորում)

Հիմնական տեխնիկական հատկանիշներ

▶  Գերազանց կայուն ուժի կատարում. բեռնվածքի տատանումների արագություն ≤ 5% ամբողջ հարվածի ընթացքում՝ գերազանցելով ազգային ստանդարտների պահանջները:

▶  Տեղաշարժման մեծ տիրույթ. առավելագույն տեղաշարժը հասնում է մինչև 400 մմ-ի, որը լիովին հարմար է մեծ տրամագծով բարձր ջերմաստիճանի գոլորշու խողովակաշարերի համար:

▶  Բեռի համապարփակ ծածկույթ. հասանելի է բեռնվածության գնահատականների ամբողջական շարք՝ 0,5 կՆ-ից մինչև 500 կՆ:

▶  Կոմպակտ կառուցվածք. Ընդունելով օպտիմիզացված տարածական դիզայն՝ դրա ընդհանուր ծավալը 20%-ով փոքր է, քան ավանդական մշտական ​​զսպանակները:

▶  Հեշտ տեղադրում. նախապես կարգավորեք նշված բեռը մինչև առաքումը, որը պահանջում է միայն պարզ ամրացում տեղում գործարկման համար:

▶  Բարձր անվտանգություն և հուսալիություն. ապահովված է գերբեռնվածությունից պաշտպանող և ճանապարհորդության սահմանափակող սարքերով՝ պատահական վնասները կանխելու համար:

Կատարման համեմատություն փոփոխական զսպանակային աջակցության հետ

Համեմատության առարկաներ	Steam Pipe Constant Spring Support	Խողովակաշարի փոփոխական աղբյուրի աջակցություն
Բեռի տատանումների արագություն	≤ 5%	≤ 25%
Առավելագույն տեղաշարժ	400 մմ	200 մմ
Կիրառելի խողովակաշարեր	Գոլորշի խողովակաշարեր մեծ տեղաշարժով և բարձր բեռի զգայունությամբ	Ընդհանուր ջերմային տեղաշարժով խողովակաշարեր
Սթրեսի վերահսկման կատարումը	Գերազանց	Լավ
Սարքավորումների միացման պաշտպանություն	Բարձրակարգ	Սովորական
Արտադրության արժեքը	Համեմատաբար բարձր	Միջին
Գործող ջերմաստիճանը	-196℃ ~ +600℃	-40℃ ~ +450℃

Ստանդարտ տեխնիկական պարամետրեր

Պարամետրի անվանումը	Տեխնիկական բնութագրեր
Աշխատանքային բեռի միջակայք	0,5կՆ – 500կՆ
Գնահատված տեղաշարժ	50 մմ, 100 մմ, 150 մմ, 200 մմ, 300 մմ, 400 մմ
Բեռի տատանումների արագություն	≤ 5%
Գործող ջերմաստիճանը	-196℃ ~ +600℃
Գարնանային նյութ	60Si2MnA, 50CrVA, բարձր ջերմաստիճանի դիմացկուն խառնուրդ
Բնակարանային նյութ	Q235B, Q345B, Չժանգոտվող պողպատ
Մակերեւութային բուժում	Տաք ցինկապատում, էպոքսիդային ցինկով հարուստ այբբենարան + բարձր ջերմաստիճանի դիմացկուն ծածկույթ
Կիրառելի ստանդարտներ	GB/T 17116.2-2018, HG/T 20644-1998, ANSI/ASME B31.1

Տիպիկ կիրառման սցենարներ

Steam Pipe Constant Spring Support-ը հիմնականում կիրառվում է գոլորշու խողովակաշարերի համակարգերի համար, որոնք ունեն մեծ ջերմային տեղաշարժ և ծանրաբեռնվածության կայունության խիստ պահանջներ.

▶  ՋԷԿ-երի հիմնական գոլորշու և տաքացվող գոլորշու խողովակաշարերը

▶  Գոլորշի խողովակաշարային համակարգեր ատոմակայանների սովորական կղզում

▶  Բարձր ջերմաստիճանի գոլորշու փոխանցման խողովակաշարեր նավթավերամշակման գործարաններում

▶  Գոլորշի էլեկտրահաղորդման խողովակաշարեր երկաթե և պողպատե աշխատանքներում

▶  Բարձր ջերմաստիճանի տաք ջրի և գոլորշու միջքաղաքային գծեր քաղաքային կենտրոնական ջեռուցման համար

▶  Քիմիական գործարաններում գոլորշու ջեռուցման խողովակաշարեր

Վերոնշյալ կիրառությունների համար Խողովակաշարի Փոփոխական աղբյուրների աջակցությունն այլևս չի կարող բավարարել գործառնական պահանջները, երբ խողովակաշարի տեղաշարժը գերազանցում է 100 մմ-ը կամ պահանջվում է խիստ վերահսկողություն բեռնվածքի փոփոխության նկատմամբ: Նման դեպքերում համակարգի անվտանգությունը երաշխավորելու համար պարտադիր են անընդհատ զսպանակային հենարաններ:

Արտադրություն և որակի վերահսկում

Yangzhou Tianshun Piping-ը պարծենում է 14 տարվա մասնագիտական ​​փորձով` անընդհատ զսպանակային հենարաններ արտադրելու համար, որոնք հագեցած են ամբողջական արտադրական սարքավորումներով և ճշգրիտ փորձարկման գործիքներով: Մենք ներդրել ենք որակի վերահսկման խիստ ամբողջական համակարգ՝ ապահովելու բոլոր ապրանքների համապատասխանությունը միջազգային չափանիշներին.

Համապարփակ ներքին փորձարկումն իրականացվում է յուրաքանչյուր ապրանքի վրա մինչև առաքումը

Մինչև առաքումը, յուրաքանչյուր ապրանք անցնում է ներքին փորձարկման ամբողջական գործընթաց: Այս գործընթացը ներառում է ծավալային և տեսողական ստուգում, PMI (Positive Material Identification), կարծրության փորձարկում, MT/PT ոչ կործանարար փորձարկում, որտեղ կիրառելի է, զսպանակային բեռնվածքի փորձարկում բեռի տեղաշարժի կորերով և ծածկույթի հաստության չափում: Տրվում են գործարանային փորձարկման հաշվետվություններ (FTR) և նյութերի փորձարկման հաշվետվություններ (MTR):

Պարզաբանում երրորդ կողմի հավատարմագրման վերաբերյալ

Ներքին փորձարկումը նույնը չէ, ինչ ILAC-ի կողմից հավատարմագրված երրորդ կողմի թեստավորումը: Եթե ​​պահանջվում է երրորդ կողմի ականատեսների փորձարկում կամ լաբորատոր փորձարկում, այն կարող է տրամադրվել որպես առանձին կամընտիր ծառայություն:

Երրորդ կողմի կամընտիր ստուգման ծառայություններ (մեջբերված է առանձին)

1. Նյութի փորձարկում

Այս ծառայությունը ներառում է քիմիական կազմի վերլուծություն, առաձգական փորձարկում, Charpy ցածր ջերմաստիճանի ազդեցության փորձարկում և կարծրության փորձարկում:

2. Եռակցման NDT

Հասանելի մեթոդները ներառում են մագնիսական մասնիկների փորձարկում (MT), հեղուկ ներթափանցման փորձարկում (PT), ուլտրաձայնային փորձարկում (UT) և ռադիոգրաֆիկ փորձարկում (RT):

3. Spring Load Performance Testing

Ներառված են բեռ-տեղաշարժման կորերը:

4. Տաք ցինկապատման / էպոքսիդային ծածկույթի կոռոզիայից պաշտպանության ստուգում

5. Ականատեսների փորձարկում, գործարանային հսկողություն և նախնական առաքման ստուգում (PSI)

Մեր տարբերակիչ առավելությունները

Հենանիշներ LISEGA խողովակների աջակցության միջազգային համակարգի դեմ

Մեր արտադրանքի բեռնվածության ճշգրտությունը, փորձարկման ստանդարտները և փաստաթղթերի համակարգերը համեմատվում են LISEGA խողովակների աջակցման միջազգային համակարգի հետ:

Ավելի քան ստանդարտ ներքին մատակարար

Ի տարբերություն ստանդարտ հայրենական արտադրողների, որոնք ապահովում են միայն արտադրանքը, մենք յուրաքանչյուր զսպանակային միավորի հետ մատակարարում ենք բեռի տեղաշարժի կոր: Մենք նաև օգնում ենք կազմակերպել երրորդ կողմի SGS թեստավորում և տեսած ստուգումներ, ինչպես նաև աջակցում ենք փաստաթղթերի վերանայմանը PE/CPE ինժեներների կողմից արտասահմանյան նախագծերի համար:

Ընտրության ուղեցույցներ և օժանդակ ծառայություններ

Խողովակաշարերի հենարանները պետք է ընտրվեն ըստ խողովակաշարի տեղաշարժի և բեռնվածքի զգայունության. Ընտրեք Խողովակաշարի Փոփոխական Զսպանակ, եթե խողովակաշարի ուղղահայաց տեղաշարժը 100 մմ-ից պակաս է, և համակարգը զգայուն չէ բեռնվածքի տատանումների նկատմամբ: Ընտրեք Constant Spring Support, երբ տեղաշարժը գերազանցում է 100 մմ կամ խողովակաշարը ունի բարձր զգայունություն:

Մենք տրամադրում ենք մասնագիտական ​​աջակցության ծառայությունների ամբողջական շրջանակ.

▶  Խողովակաշարերի լարվածության անվճար վերլուծություն և կախիչի և աջակցության ընտրության հաշվարկ

▶  Ոչ ստանդարտ կայուն զսպանակների հենարանների նախագծում և արտադրություն

▶  Տեղում տեղադրման ուղղորդում և գործարկման ծառայություն

▶  12-ամսյա երաշխիք՝ երաշխիքային ժամկետի ընթացքում անսարք ապրանքների անվճար վերանորոգմամբ կամ փոխարինմամբ

▶  Երկարաժամկետ պահեստամասերի մատակարարում և շարունակական տեխնիկական աջակցություն
