Գոլորշի խողովակաշարերը գործարկման և անջատման փուլերում ունենում են ջերմաստիճանի կտրուկ տարբերություններ, իսկ բարձր ջերմաստիճանի կրիչները ստեղծում են ջերմային երկարացման զգալի տեղաշարժ: Խողովակաշարի մեռած քաշը, մեդիայի քաշը և տատանվող բեռները գործում են միաժամանակ: Սովորական փոփոխական զսպանակային հենարանները չունեն բավարար ճնշում կրող և ջերմակայուն հզորություն; Երկարատև շահագործումը հեշտությամբ հանգեցնում է զսպանակի թուլացման, բեռնվածքի շեղման և բնակարանի դեֆորմացման, ինչը կարող է հանգեցնել խողովակաշարի հոդերի պատռման և միավորի բեռի կրճատման կամ անջատման:

Այս նկարը ցույց է տալիս փոփոխական զսպանակային հենարանի/կախովի բեռնվածքի տեղաշարժի կատարողականի կորը, ներառյալ բեռի և տեղաշարժի հիմնական պարամետրերը՝ ապրանքի կրող ճշգրտությունը և գործառնական հուսալիությունը ստուգելու համար:

Յուրաքանչյուր միավոր մինչև առաքումը ենթակա է բեռնվածքի չափորոշման և կատարողականի փորձարկման: Կարգավորման-բեռնվածության շեղումը վերահսկվում է ±5%-ի սահմաններում՝ համապատասխանելով ANSI/MSS‑SP‑58‑2018 միջազգային ստանդարտին, ինչպես նաև NB/T47039‑2013-ին:

Արտադրանքը համապատասխանում է էլեկտրաէներգիայի, նավթաքիմիական և այլ արդյունաբերական խողովակաշարերի տեխնիկական պահանջներին: Ըստ MSS‑SP‑58‑2018, փոփոխական զսպանակային ստորաբաժանումների բեռնվածքի առավելագույն թույլատրելի փոփոխականությունը չպետք է գերազանցի աշխատանքային տաք բեռի 25%-ը լիարժեք աշխատանքային ճանապարհորդության ընթացքում:

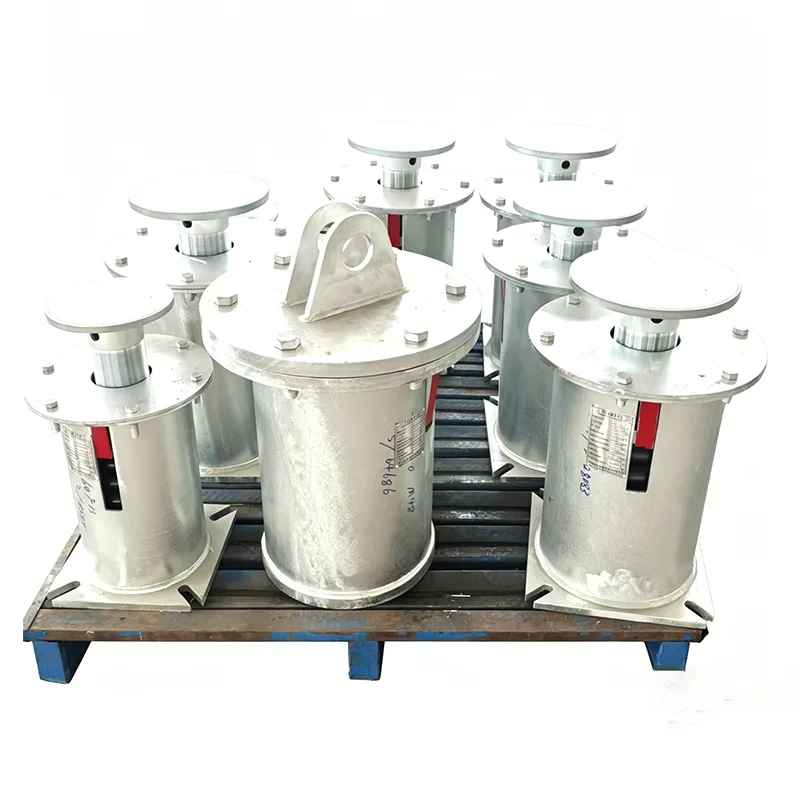

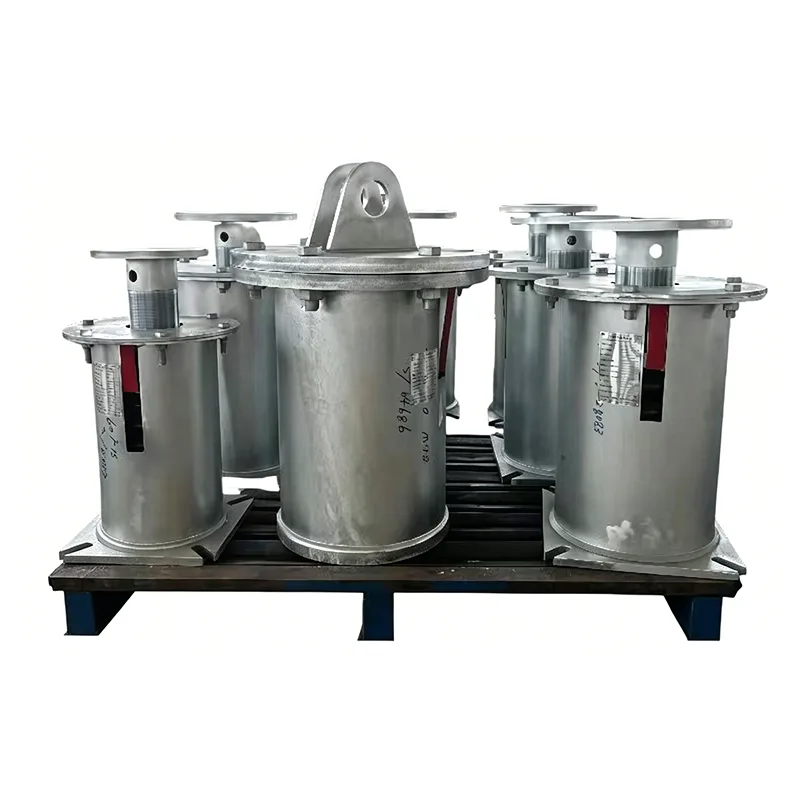

Steam Pipe Variable Spring Support-ը հատուկ նախագծված է գոլորշու սպասարկման համար՝ բավարարելով ջերմային էներգիայի, կենտրոնական ջեռուցման և նավթաքիմիական կայաններում գոլորշու խողովակաշարերի երկարաժամկետ շարունակական շահագործման պահանջները: Մեր արտադրության մեկնարկից ի վեր՝ 2012 թվականին, մենք մատակարարել ենք ավելի քան 400 աջակցության հավաքածուներ գոլորշու խոշոր նախագծերի համար, որտեղ ամենաերկար տեղում ծառայության ժամկետը հասնում է 13 տարվա:

Ապրանքի տեխնիկական բնութագրերը

Variable Spring Hanger Spec Աղյուսակ	Օրինակ
Կախիչի տեսակը / կոնֆիգուրացիա	Տեսակ A, B, C, D, E, F, G
Գարնանային չափս / No.	Թիվ 0 - Թիվ 22
Ճամփորդության շրջանակ	30 մմ, 60 մմ, 90 մմ, 120 մմ 180 մմ
Գործառնական բեռ	0,2 կՆ - 400 կՆ
Տեղադրված բեռ (սառը բեռ)	kN / kgf
Գործող բեռ (տաք բեռ)	kN / kgf
Շարժման ուղղություն	Դեպի վեր / վար
Փոփոխականություն (%)	≤ 25% (Ստանդարտ)
Մակերեւութային բուժում	Hot Dip Galv/ Painted
Բնակարանային նյութ	Ածխածնային պողպատ (Q235/Q355)

Կառուցվածքային կազմը և գործառնական սկզբունքը

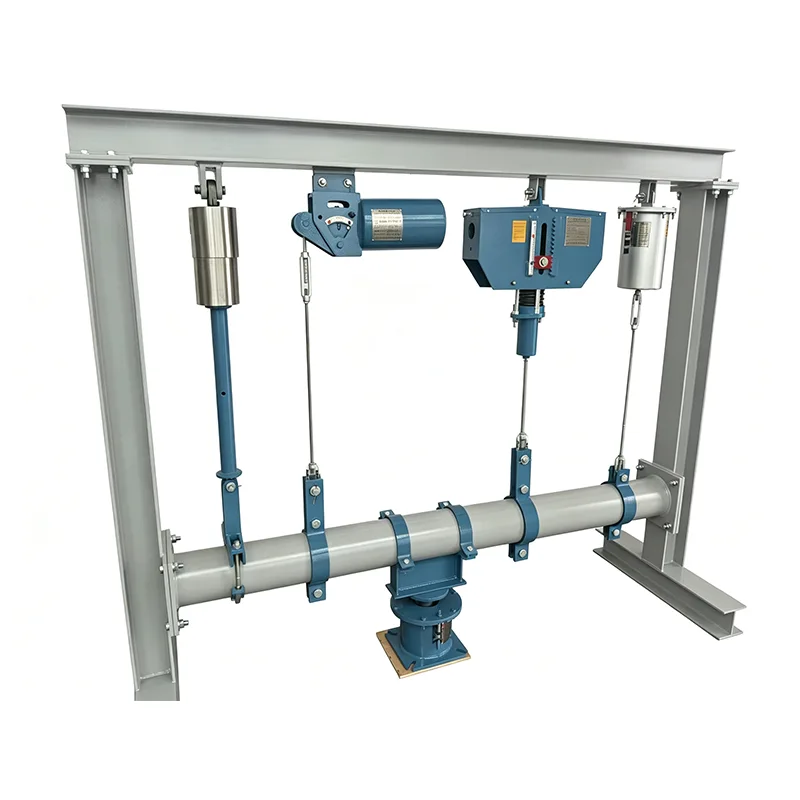

Steam Pipe Variable Spring Supports-ը հասանելի է երկու կառուցվածքային տեսակի՝ վերևից կախված և ներքևի աջակցությամբ: Նրանք փոխհատուցում են խողովակաշարի ուղղահայաց ջերմային տեղաշարժը առաձգական զսպանակի դեֆորմացիայի միջոցով՝ ապահովելով կայուն վերահսկվող բեռի տատանում շեղման տիրույթում:

Բոլոր բաղադրիչները պատրաստված են բարձր ջերմաստիճանի պայմանների համար հարմար նյութերից.

1. Բարձր ջերմաստիճանի խառնուրդի սեղմման աղբյուրներ

2. Հաստացած ճնշում կրող պատյաններ

3. Ջերմակայուն կարգավորող պտուտակաձողեր

4. Մետաղական տեղաշարժի սանդղակի ափսեներ

5. Բարձր ամրության դարբնոցային ամբարձիչներ և հիմքեր

6. Dual anti-loosening locking հավաքների

Տեղադրման ծանրաբեռնվածությունը նախապես ճշգրտված է գործարանում: Ջերմաստիճանի բարձրացման հետ մեկտեղ խողովակաշարերն ընդարձակվում են, աղբյուրները համաժամանակյա ընդարձակվում և կծկվում են՝ հավասարաչափ պահպանելով խողովակաշարի բեռնվածությունը և նվազեցնելով եռակցման կարերի և սարքավորումների վարդակների լարվածությունը:

Գնահատված նյութերի համապատասխան աղյուսակ

Նյութերի երեք կոնֆիգուրացիաները դասակարգվում են ըստ գոլորշու ջերմաստիճանի՝ Steam Pipe Variable Spring Supports-ի իրական աշխատանքային պայմաններին համապատասխանելու համար.

Գործառնական աստիճան	Մեդիա ջերմաստիճան	Գարնանային նյութ	Բնակարանային նյութ	Մակերեւույթի պաշտպանության գործընթաց
Ցածր ջերմաստիճանի գոլորշի	≤300℃	60 Si2MnA	Q345B	Բարձր ջերմաստիճանի դիմացկուն էպոքսիդային այբբենարան + վերին շերտ
Միջին ջերմաստիճանի գոլորշի	300℃~450℃	50 CrVA	16MnR	Ավազահանում և բարձր ջերմաստիճանի դիմացկուն խտացված ծածկույթ
Բարձր ջերմաստիճանի գերտաքացվող գոլորշի	450℃~550℃	Բարձր ջերմաստիճանի Cr-V խառնուրդ	304 չժանգոտվող պողպատից պատված ափսե	Ինտեգրալ բարձր ջերմաստիճանի պասիվացում և ցողում

Բոլոր հումքը գալիս է օրիգինալ գործարանային MTC վկայագրերով որակյալ պողպատե գործարանից: Պողպատի յուրաքանչյուր խմբաքանակ ենթարկվում է երեք վերստուգումների՝ սպեկտրոսկոպիա, առաձգական փորձարկում և ազդեցության փորձարկում: Փաստաթղթերի ամբողջական հետագծելիությունը պահպանվում է EEAT-ի աուդիտի պահանջները բավարարելու համար:



Ամբողջական շարքի բնութագրերի աղյուսակ

Մոդելի կոդը	Գնահատված բեռ (kN)	Ստանդարտ ջերմային շեղում (մմ)	Համապատասխան գոլորշու խողովակի անվանական տրամագիծը	Կիրառելի ստանդարտներ
SPVS-50	0,3~25	50, 80	DN25~DN150	GB/T 17116, HG 20644
SPVS-120	25-120 թթ	120, 150	DN200~DN400	ASME B31.1 ջերմային էներգիայի ծածկագիր
SPVS-200	120-350 թթ	150, 200	DN450~DN800 հիմնական գոլորշու խոշոր խողովակներ	DL/T էլեկտրակայանի աջակցության ստանդարտ

Տիպիկ կիրառման սցենարներ

Steam Pipe Variable Spring Supports-ը հիմնականում տեղադրվում է հիմնական գոլորշու գծերի վրա.

▶  Ածուխով և գազով աշխատող ջերմաէլեկտրակայաններում հիմնական գոլորշու, տաքացվող գոլորշու և սնուցող ջրի խողովակաշարերը

▶  Բարձր ջերմաստիճանի գոլորշու հաղորդման գծեր՝ նավթավերամշակման գործարաններում վառարանների և կոտրիչ բլոկների համար

▶  Հիմնական բարձր ջերմաստիճանի գոլորշու ցանցեր խոշոր քաղաքային թաղամասային ջեռուցման համար

▶  Գոլորշի արտադրության խողովակաշարեր կենսազանգվածում և թափոններից էներգիա տեղափոխող էլեկտրակայաններում

▶  Ջերմափոխանակման կայաններ և գոլորշու բաշխման վերնագրեր քիմիական պարկերում

Մեծածախ մատակարարումների ռեկորդներ կան հենանիշային ներքին և միջազգային նախագծերի համար: Մենք կարող ենք տրամադրել նախկին նախագծերի պայմանագրեր, տեղում ավարտված լուսանկարներ և սեփականատիրոջ ընդունման փաստաթղթեր՝ EEAT-ի հեղինակավոր ստուգումը ուժեղացնելու համար:

Ստանդարտացված արտադրության և որակի վերահսկման աշխատանքային հոսք

Յուրաքանչյուր ապրանք առաքումից առաջ անցնում է համապարփակ ներքին փորձարկում

Ներքին փորձարկման ծածկոցներ

Չափային և տեսողական ստուգում, PMI (Postitive Material Identification), կարծրության փորձարկում, MT/PT ոչ կործանարար փորձարկում (եթե կիրառելի է), զսպանակային բեռնվածքի փորձարկում բեռի-տեղահանման կորերով և ծածկույթի հաստության չափում: Տրվում են գործարանային փորձարկման հաշվետվություններ (FTR) և նյութական փորձարկման հաշվետվություններ (MTR):

Նշում. Ներքին փորձարկումը ILAC-ի կողմից հավատարմագրված երրորդ կողմի թեստավորում չէ

Երրորդ կողմի ականատեսների փորձարկումը կամ լաբորատոր փորձարկումը հասանելի է որպես ընտրովի, առանձին գնանշված ծառայություն:

Երրորդ կողմի կամընտիր ստուգման ծառայություններ (մեջբերված է առանձին)

1. Նյութի փորձարկում

Քիմիական կազմի վերլուծություն, առաձգական փորձարկում, Charpy ցածր ջերմաստիճանի ազդեցության փորձարկում և կարծրության փորձարկում:

2. Եռակցման NDT

Մագնիսական մասնիկների փորձարկում (MT), հեղուկ ներթափանցման փորձարկում (PT), ուլտրաձայնային փորձարկում (UT) և ռադիոգրաֆիկ փորձարկում (RT):

3. Spring Load Performance Testing

Ներառյալ ծանրաբեռնվածության տեղաշարժի կորերը:

4. Տաք ցինկապատման / էպոքսիդային ծածկույթի կոռոզիայից պաշտպանության ստուգում

5. Ականատեսների փորձարկում, գործարանային հսկողություն և նախնական առաքման ստուգում (PSI)

Մեր առավելությունները

Հենանիշներ LISEGA խողովակների աջակցության միջազգային համակարգի դեմ

Մեր արտադրանքի բեռնվածության ճշգրտությունը, փորձարկման ստանդարտները և փաստաթղթերի համակարգերը համեմատվում են LISEGA խողովակների աջակցման միջազգային համակարգի հետ:

Ինչն է մեզ առանձնացնում

Ի տարբերություն ստանդարտ հայրենական արտադրողների, որոնք մատակարարում են միայն արտադրանքը, մենք ապահովում ենք բեռի-տեղաշարժի կորը յուրաքանչյուր զսպանակային միավորի հետ: Մենք նաև հեշտացնում ենք երրորդ կողմի SGS-ի փորձարկումները և ականատեսների ստուգումները, ինչպես նաև աջակցում ենք փաստաթղթերի վերանայմանը PE/CPE ինժեներների կողմից արտասահմանյան նախագծերի համար:

Ամբողջական աջակցությամբ հետվաճառքի ծառայություններ

▶  Խողովակաշարի լարվածության անվճար հաշվարկ՝ Steam Pipe Variable Spring Support մոդելին ճշգրիտ համապատասխանելու համար

▶  Պատվերով արտադրություն ոչ ստանդարտ չափսերի և հատուկ բարձր ջերմաստիճանի պայմանների համար

▶  Տեղում ինժեների հաճախումը՝ բարձրացնելու, բեռի գործարկման և կողպեքի ներդիրի հեռացման ուղղորդման համար

▶  12-ամսյա ամբողջական միավորի երաշխիք; անվճար փոխարինում բեռնվածքի անոմալիաների կամ բաղադրիչի թերությունների դեպքում երաշխիքի շրջանակներում

▶  Երկարաժամկետ պահեստամասերի գույքագրում և 24-ժամյա առցանց տեխնիկական աջակցություն

Լրացուցիչ ՀՏՀ

Հարց. Կարո՞ղ է այս աջակցությունը երկարաժամկետ օգտագործվել գերտաքացվող գոլորշու խողովակաշարերի համար:

A. Ընտրեք Steam Pipe Variable Spring Support տարբերակը՝ Cr-V խառնուրդից զսպանակներով և չժանգոտվող պողպատից պատված թիթեղներով պատյաններով: Փորձարկումը հաստատում է զրոյական կատարողականի դեգրադացիան 550℃ շարունակական շահագործման պայմաններում, և արտադրանքը տեսել է երկարաժամկետ սպասարկում 1000 ՄՎտ հզորությամբ էներգիա արտադրող բազմաթիվ բլոկներում:

Հարց: Ընդունման ի՞նչ փաստաթղթեր են հանձնվում յուրաքանչյուր հավաքածուի հետ:

A: Յուրաքանչյուր միավորի հավաքածու ներառում է հումքի գործարանի փորձարկման վկայագրեր, գարնանային բեռնվածքի փորձարկման թերթիկներ, եռակցման ստուգման հաշվետվություններ և արտադրանքի համապատասխանության վկայագրեր: Երրորդ կողմի կազմակերպությունների կողմից կրկնակի ստուգումն աջակցվում է:

Հարց. Կարո՞ղ է այս արտադրանքը ուղղակիորեն փոխարինել հին ոճի զսպանակային հենարանները գոյություն ունեցող խողովակաշարերի վերազինման ժամանակ:

A. Չափերը համապատասխանում են միասնական ազգային ստանդարտ բնութագրերին. մոնտաժային բարձրացման կետերը և պտուտակաձողերի չափերը փոխարինելի են: Ուղղակի փոխարինումը հնարավոր է բեռնվածքի և շեղման պարամետրերը ստուգելուց հետո՝ առանց քաղաքացիական հիմքի լայնածավալ փոփոխության:
