Կարգավորելի փոփոխական զսպանակային հենարաններ՝ խողովակաշարերի ջերմային շարժման համար՝ փոփոխական բեռներով

Յուրաքանչյուր խողովակի կարիք ունի մշտական ​​աջակցության ուժ: Իրականում, գծերի մեծ մասը, որոնց հետ մենք գործ ունենք՝ պրոցեսի խողովակաշար, կոմունալ վերնագրեր, հովացման ջրագծեր, լավ են աշխատում փոփոխական զսպանակով: ժամըՏյանշուն, մենք մատակարարում ենք փոփոխական զսպանակային միավորներ մեր Յանչժոուի գործարանից արդեն 14 տարի, և դրանք, հավանաբար, մեր առաքվող զսպանակային աջակցության ամենատարածված տեսակն են: Եթե ​​դուք անցել եք էլեկտրակայանի խողովակների դարակով կամ նավթավերամշակման գործարանով, ապա հավանական է, որ գարնանային բանկաները, որոնք դուք տեսաք՝ կախված պողպատից կամ նստած T-սյուների վրա, փոփոխական զսպանակային հենարաններ էին:

Այս նկարը ցույց է տալիս փոփոխական զսպանակային հենարանի/կախովի բեռնվածքի տեղաշարժի կատարողականի կորը, ներառյալ բեռի և տեղաշարժի հիմնական պարամետրերը՝ ապրանքի կրող ճշգրտությունը և գործառնական հուսալիությունը ստուգելու համար:

Յուրաքանչյուր միավոր մինչև առաքումը ենթակա է բեռնվածքի չափորոշման և կատարողականի փորձարկման: Կարգավորման-բեռնվածության շեղումը վերահսկվում է ±5%-ի սահմաններում՝ համապատասխանելով ANSI/MSS‑SP‑58‑2018 միջազգային ստանդարտին, ինչպես նաև NB/T47039‑2013-ին:

Արտադրանքը համապատասխանում է էլեկտրաէներգիայի, նավթաքիմիական և այլ արդյունաբերական խողովակաշարերի տեխնիկական պահանջներին: Ըստ MSS‑SP‑58‑2018, փոփոխական զսպանակային ստորաբաժանումների բեռնվածքի առավելագույն թույլատրելի փոփոխականությունը չպետք է գերազանցի աշխատանքային տաք բեռի 25%-ը լիարժեք աշխատանքային ճանապարհորդության ընթացքում:

Ապրանքի տեխնիկական բնութագրերը

Փոփոխական գարնանային կախիչի սպեկտրային աղյուսակ	Օրինակ
Կախիչի տեսակը / կոնֆիգուրացիա	Տեսակ A, B, C, D, E, F, G
Գարնանային չափս / No.	Թիվ 0 - Թիվ 22
Ճամփորդության շրջանակ	30 մմ, 60 մմ, 90 մմ, 120 մմ 180 մմ
Գործառնական բեռ	0,2 կՆ - 400 կՆ
Տեղադրված բեռ (սառը բեռ)	kN / kgf
Գործող բեռ (տաք բեռ)	kN / kgf
Շարժման ուղղություն	Դեպի վեր / վար
Փոփոխականություն (%)	≤ 25% (Ստանդարտ)
Մակերեւութային բուժում	Hot Dip Galv/ Painted
Բնակարանային նյութ	Ածխածնային պողպատ (Q235/Q355)

Գաղափարը պարզ է. երբ խողովակը շարժվում է վերև կամ վար ջերմային ընդարձակման պատճառով, ներսի զսպանակը սեղմվում կամ թուլանում է, և օժանդակ ուժը մի փոքր փոխվում է: Դա «փոփոխական» մասն է: Ուժի փոփոխությունը կանխատեսելի է և մնում է ձեր խողովակի լարվածության ինժեների կողմից արդեն թույլատրված միջակայքում: Երբ բեռնվածքի թույլատրելի տատանումները, ասենք, 15% կամ 20% են, կարիք չկա լրացուցիչ ծախսելմշտական ​​գարնանային աջակցություն. Դուք ստանում եք նույն գործառույթը՝ ուղղահայաց ճամփորդության կլանում, քաշի կրում, ավելի ցածր գնով և ավելի պարզ, կոմպակտ դիզայնով: Ահա թե ինչու նախագծի սպեցիֆիկները հաճախ նշում են փոփոխական զսպանակային աջակցությունները որպես լռելյայն՝ միայն կանչելով հաստատուն տիպը կարևոր կապի կետերի համար:

Փոփոխական գարուն աջակցում է ավելի մեծ պատկերում

Խողովակների դարակի վրա փոփոխական զսպանակային հենարանը հազվադեպ է ինքնուրույն նստում: Այն սովորաբար աշխատում է ձեռք-ձեռքի կոշտ խողովակների հենարաններով և խողովակի կոշիկներով, որոնք վերցնում են մահացած քաշը և ուղղորդում խողովակը: Փոփոխական զսպանակը կարգավորում է ուղղահայաց շարժումը: Երբ միևնույն զսպանակային տարրը տեղադրվում է վերևից միացված մոնտաժում, որը կախված է վերևից պողպատից, ամբողջ սարքավորումը հաճախ կոչվում է զսպանակ կախիչ. այն դեռ փոփոխական զսպանակային մեխանիզմ է, որը պարզապես տեղադրված է գլխիվայր: Իսկ մեկուսացված սառը գծերի վրա դուք հաճախ կտեսնեք զսպանակային հենարանը խողովակի շփման կետում զուգակցված նախամեկուսացված խողովակի հենարանի հետ, այնպես որ մեկուսացումը չի փշրվում և սառը խողովակը չի քրտնում:

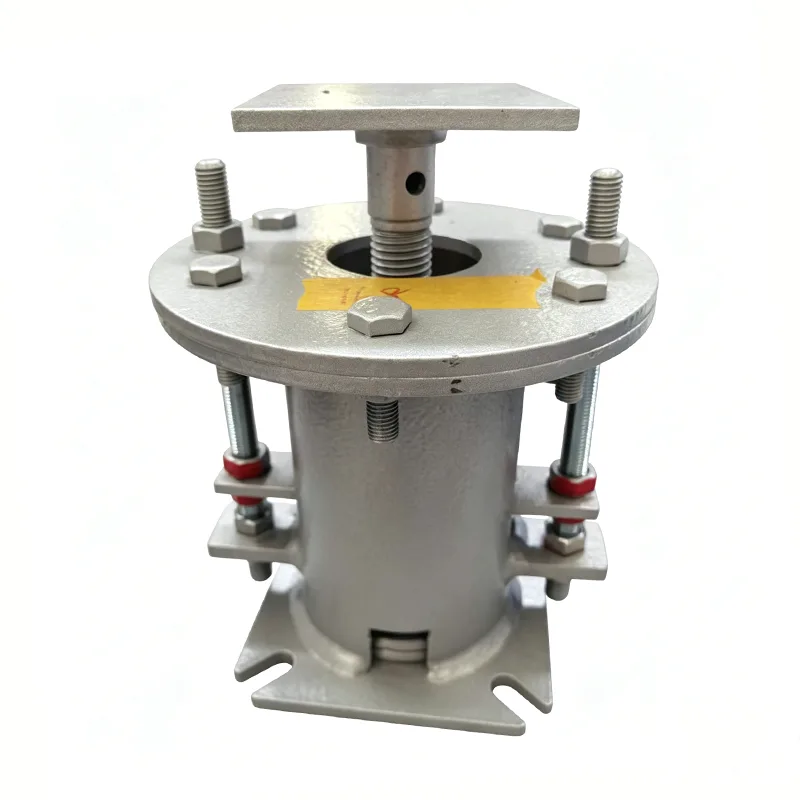

Ինչ կա փոփոխական գարնանային աջակցության ներսում

Մենք պահպանում ենք մեր դիզայնը պարզ և ամուր: Ահա մեր կողմից օգտագործվող բնորոշ շինարարական նյութերի տեսքը.

Բաղադրիչ	Նյութ	Ինչու ենք մենք օգտագործում այն
Կծիկային զսպանակ	60Si2MnA կամ 50CrVA զսպանակ պողպատ	Երկար հոգնածության ժամկետ՝ նախադրված և փորձարկված ծանրաբեռնվածությամբ
Բնակարան (կարող է)	Q235B ածխածնային պողպատ, ներկված RAL 5015 կապույտ	Ամուր, եռակցվող, եղանակին դիմացկուն
Գարնանային գլխարկ / բեռնվածքի եզր	Q235B կամ 20 # դարբնոցային պողպատ	Խողովակների բեռը հավասարաչափ փոխանցում է աղբյուրին
Ճամփորդության ցուցիչ և մասշտաբ	Չժանգոտվող պողպատ կամ անոդացված ալյումին	Հստակ ընթերցում, չի ժանգոտվում
Ներքևի միացում (թելերով թփ կամ եզր)	Ածխածնային պողպատ A105	Ստանդարտ NPT կամ եզրագծված ըստ պահանջի

Ամբողջ զսպանակային մետաղալարը գալիս է ջրաղացի փորձարկման վկայականներով: Մենք փչացնում ենք զսպանակները և նախադրում դրանք նախքան հավաքելը, ինչը ազատում է ցանկացած սկզբնական հավաքածուից և ապահովում է, որ բեռի շեղման կորը համապատասխանում է նախագծային տվյալներին:

Ստանդարտներ, որոնց վրա աշխատում ենք

ANSI/MSS SP-58 – կառավարող խողովակների աջակցության նախագծում և արտադրություն

ASME B31.3 – տեխնոլոգիական խողովակաշար, որը լայնորեն հիշատակվում է EPC-ների կողմից

GB/T 17116 – Չինական ստանդարտ խողովակների կախիչներ և հենարաններ

EN 10204 3.1 Նյութերի հավաստագրում որպես ստանդարտ արտահանման պատվերների համար

Մեր գործարանում գործում է ISO 9001:2015 որակի կառավարման համակարգ: Յուրաքանչյուր քայլ՝ սկսած մուտքային պողպատից մինչև բեռնվածքի վերջնական փորձարկում, փաստաթղթավորված է:

Հաճախակի տրվող հարցեր

Q1: Որքա՞ն բեռի փոփոխություն պետք է ակնկալեմ:

Սովորաբար տաք բեռի 10%-ից մինչև 25%-ը կախված է աղբյուրի կոշտությունից և խողովակի ճամփորդությունից: Ձեր խողովակի լարվածության հաշվետվությունը ձեզ կասի, թե որն է թույլատրելի տատանումները: Եթե ​​զեկույցը ցույց է տալիս խիստ սահմանաչափ, ասենք 5%-ից ցածր, դա այն դեպքում, երբ դուք կանցնեք մշտական ​​զսպանակային աջակցության: Մնացած ամեն ինչի համար փոփոխականը լավ է:

Q2. Ի՞նչ տեղեկատվություն է ձեզ անհրաժեշտ փոփոխական զսպանակային աջակցություն ընտրելու կամ մեջբերելու համար:

Ուղարկեք մեզ տաք բեռը, սառը բեռը և ուղղահայաց շարժման քանակն ու ուղղությունը (վեր կամ վար): Օգնում է գծանշված խողովակի աջակցության գծագիրը կամ լարվածության իզոմետրիկը: Մենք կընտրենք զսպանակների ճիշտ չափը և շարքը և կուղարկենք ձեզ տվյալների թերթիկ բոլոր հաշվարկված արժեքներով՝ նախքան արտադրությունը սկսելը:

Q3: Ձեր փոփոխական զսպանակները փոխարինելի են այլ ապրանքանիշերի հետ:

Ֆունկցիոնալ առումով՝ այո։ Մենք կարող ենք համապատասխանեցնել ծանրաբեռնվածության միջակայքերը և ծրարի չափերը ամենատարածված արդյունաբերական շարքերին (Type A, B, C, D, E, F, G ըստ MSS SP-58): Եթե ​​ձեր նախագիծն արդեն ունի կոնկրետ վաճառողի մասի համարներ, տվեք մեզ դրանք, և մենք կփոխհղենք: Պարզապես տեղյակ եղեք, որ կարող են լինել փոքր չափերի տարբերություններ. մենք դրանք կնշենք նախքան պատվիրելը:

Q4: Ո՞րն է սովորական առաքման ժամանակը:

Ստանդարտ բեռի միջակայքի միավորներ՝ 20–25 օր: Եթե ​​Ձեզ անհրաժեշտ է ոչ ստանդարտ պատյան, հատուկ ներկ կամ չժանգոտվող պողպատից զարդարանք, թողեք 30–40 օր: Մենք պահպանում ենք սովորական զսպանակավոր կծիկների և պահածոյի բաղադրիչների պատշաճ պաշար, ինչը արագացնում է իրերը:

Q5. Կարո՞ղ եմ նախատիպ կամ նախնական արտադրության նմուշ ստանալ:

Այո՛։ Խոշոր նախագծերի համար մենք կարող ենք կառուցել մեկ կամ երկու նմուշային միավոր՝ նախքան ամբողջական արտադրության անցնելը: Նմուշի արժեքը հաճախ կարելի է հաշվեգրել հիմնական պատվերի դիմաց:

Բեռնման փորձարկումը կամընտիր չէ

Յուրաքանչյուր փոփոխական զսպանակ հենարան, որը դուրս է գալիս դռնից, փորձարկվում է բեռի վրա: Մենք զսպանակը դրեցինք նշված սառը բեռնվածքի վրա, այնուհետև մի քանի անգամ անցկացրինք այն ամբողջ ճանապարհով, ստուգելով բեռը ինչպես սառը, այնպես էլ տաք դիրքերում: Ճանապարհորդության սանդղակը տրամաչափված է և կողպված: Փաստացի բեռնվածքի արժեքներն ամփոփող փորձնական վկայագիր ներառված է առաքման փաստաթղթերում: Երրորդ կողմի ստուգումը SGS-ի, Bureau Veritas-ի կամ TÜV-ի կողմից հասանելի է ձեր խնդրանքով:

Անհատականացում, որը մենք անում ենք ամեն օր

Որոշ հաճախորդներ կարծում են, որ փոփոխական զսպանակային աջակցությունը մաքուր կատալոգի տարր է: Մեր փորձից ելնելով, գուցե մեր մատակարարածի կեսն ունի որոշակի հատուկ շոշափում.

Ոչ ստանդարտ ճանապարհորդության երկարություններ (մենք արել ենք 200 մմ+ փոփոխական միավորների վրա)

Ընդլայնված կամ կրճատված բնակարանային բարձրությունները՝ սահմանափակ տարածության համար

Չժանգոտվող պողպատից պատյաններ և սարքավորումներ օֆշորային կամ քիմիական միջավայրերի համար

Հատուկ ծածկույթներ՝ ծովային ներկերի օֆշորային համակարգեր, բարձր ջերմաստիճանի ալյումինե ներկ

Կրկնակի զսպանակային նմուշներ ծանր բեռների համար կոմպակտ տարայի մեջ

Ներկառուցված բարձրացնող խցիկներ, բեռնախցիկներ կամ դիրքի փոխարկիչներ

Պարզապես ասեք մեզ, թե ինչ տեսք ունի տեղադրումը, և մենք կմշակենք գործնական դիզայն:

Իրական աշխարհի նշումներ գործարանի հատակից

Ահա մի քանի բան, որ մենք սովորել ենք, առաքման փոփոխական գարունն աջակցում է նախագծերին ամբողջ աշխարհում.

Եթե ​​ձեր խողովակի տեղաշարժը դեպի վեր է, համոզվեք, որ հենարանը կարող է հաղթահարել վերև սառը բեռը, առանց զսպանակի թուլանալու: Մենք դա կստուգենք որպես մեր ընտրության մաս:

Բացօթյա խողովակների դարակների վրա նշեք տաք ցինկապատումը կամ ներկերի լավ համակարգ: Ստանդարտ գործարանային կապույտ ներկը լավ է ներսում, բայց մի քանի մուսսոններից հետո ածխածնային պողպատից ժանգը կհայտնվի: Ծածկույթի վրա մի փոքր հավելյալ խնայում է կայքի բազմաթիվ բողոքները:

Միշտ ստուգեք բացվածքը գարնանային պատյանի շուրջը: Երբեմն աջակցության տեղը ամուր է երկու կառուցվածքային անդամների միջև, և ստանդարտ տարայի տրամագիծը չի տեղավորվում: Տեղեկացրեք մեզ շուտ, և մենք կկարգավորենք դիզայնը:

Ինչու՞ ձեր փոփոխական գարունը աջակցում է Tianshun-ից:

Մենք միջնորդ չենք: Մենք նախագծում, արտադրում, փորձարկում և առաքում ենք մեր սեփական գործարանից Յանչժոուում, Ցզյանսու: Դա նշանակում է, որ երբ դուք խոսում եք մեր ինժեներների հետ, դուք խոսում եք այն մարդկանց հետ, ովքեր իրականում կառուցում են արտադրանքը: Մեր փոփոխական զսպանակները տեղադրվել են համակցված ցիկլի էլեկտրակայաններում, նավթավերամշակման խողովակների դարակաշարերում, LNG-ի վերագազիֆիկացման տերմինալներում, քիմիական գործընթացների բլոկներում և պողպատի գործարաններում: Մեր բիզնեսի ավելի քան 70%-ը կրկնվում է՝ ոչ թե այն պատճառով, որ մենք ամենաէժանն ենք, այլ այն պատճառով, որ մեր աջակցությունը հայտնվում է ժամանակին, համընկնում է տվյալների թերթիկների հետ և գործարկման ընթացքում գլխացավանք չի առաջացնում:

Եթե ​​ձեր ծրագրի ժամանակացույցը խիտ է, մենք կարող ենք պահել պատրաստի աղբյուրների պաշար և արագ հավաքել ձեր բեռնման կարգավորումներին: Մեծ զանգվածային պատվերների դեպքում մենք առաջարկում ենք մրցունակ գործարանային ուղղակի գներ և կաշխատենք ձեզ հետ առաքման ժամանակացույցով, որը համապատասխանում է ձեր շինարարության հաջորդականությանը:

Ուղարկեք մեզ ձեր խողովակների աջակցության գծագրերը, բեռնման տվյալները կամ պարզապես ձեզ անհրաժեշտի հակիրճ նկարագրությունը: Մենք կվերադառնանք ձեզ համապատասխան գնանշումով, ներառյալ գործարանային գինը և առաքման ժամանակը, սովորաբար 24 ժամվա ընթացքում: Եվ եթե ցանկանում եք այցելել գործարան և տեսնել, թե ինչպես ենք դրանք պատրաստում, ապա ողջունելի եք:
