Խողովակաշարի ջերմային շարժման համար կարգավորելի փոփոխական զսպանակ կախիչ՝ փոփոխական բեռի աջակցությամբ

Փոփոխական զսպանակավոր կախիչները, որոնք նաև հայտնի են որպես փոփոխական զսպանակային հենարաններ, արդյունաբերական խողովակաշարերի համակարգերում խողովակների աջակցության ամենաօգտագործվող տեսակն են: Նրանք ապահովում են աջակցող ուժ, որը տատանվում է զսպանակի շեղմանը համաչափ, երբ խողովակը ուղղահայաց շարժվում է ջերմային ընդարձակման կամ կծկման պատճառով: Այն ծրագրերի համար, որտեղ ջերմային տեղաշարժը չափավոր է, և վերահսկվող բեռնվածքի տատանումները ընդունելի են, փոփոխական զսպանակային կախիչներն առաջարկում են ծախսարդյունավետ և կոմպակտ լուծում՝ համեմատած մշտական ​​զսպանակային հենարանների հետ:

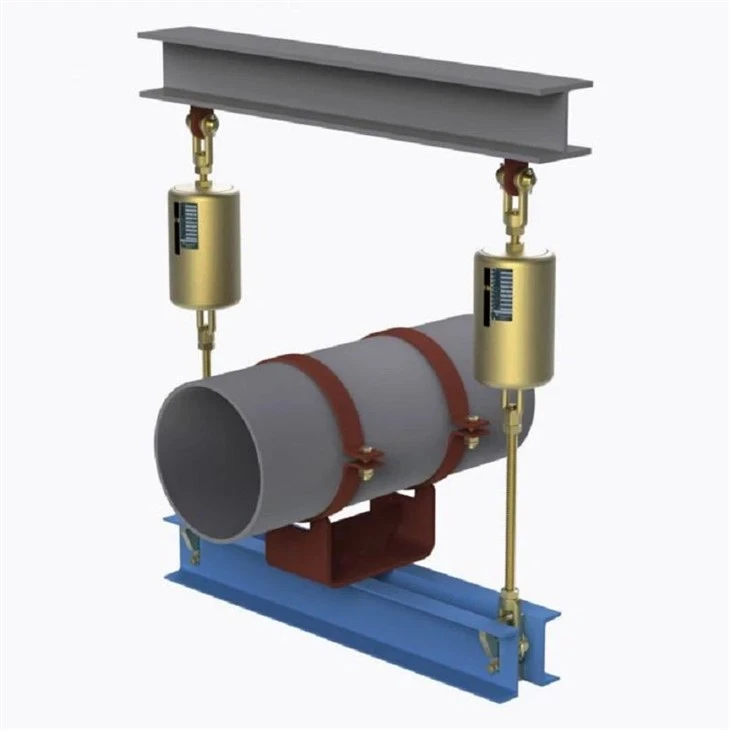

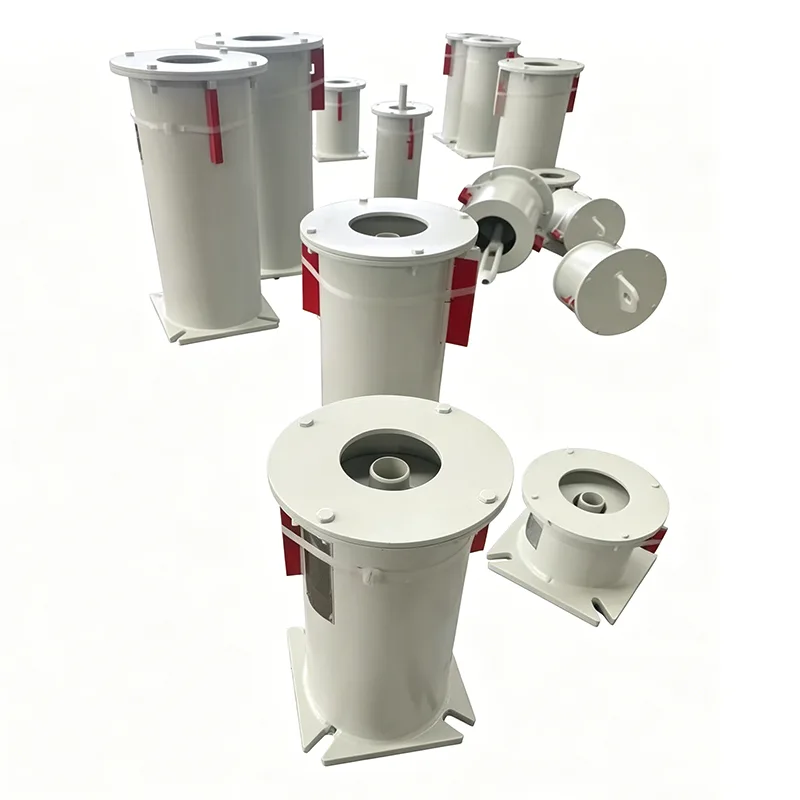

Արտադրված էYangzhou Tianshun խողովակաշարի տեխնոլոգիա, մեր փոփոխական զսպանակային կախիչներն օգտագործում են բարձրորակ պողպատե խառնուրդի կծիկ զսպանակներ, որոնք տեղակայված են ամուր պողպատե պատյանում: Երբ խողովակը շարժվում է դեպի վեր կամ վար իր տեղադրված դիրքից, զսպանակը սեղմվում կամ տարածվում է համապատասխանաբար՝ փոխելով ռեակցիայի ուժը՝ ուղիղ համեմատական ​​ճանապարհորդության հեռավորությանը և զսպանակի արագությանը: Յուրաքանչյուր ագրեգատ ճշգրտվում է գործարանում նշված սառը բեռնվածքի, տաք բեռի և ճանապարհորդության ուղղությամբ՝ ապահովելով կանխատեսելի կատարումը տեղադրումից մինչև գործարկումը:

Այս նկարը ցույց է տալիս փոփոխական զսպանակային հենարանի/կախովի բեռնվածքի տեղաշարժի կատարողականի կորը, ներառյալ բեռի և տեղաշարժի հիմնական պարամետրերը՝ ապրանքի կրող ճշգրտությունը և գործառնական հուսալիությունը ստուգելու համար:

Յուրաքանչյուր միավոր մինչև առաքումը ենթակա է բեռնվածքի չափորոշման և կատարողականի փորձարկման: Կարգավորման-բեռնվածության շեղումը վերահսկվում է ±5%-ի սահմաններում՝ համապատասխանելով ANSI/MSS‑SP‑58‑2018 միջազգային ստանդարտին, ինչպես նաև NB/T47039‑2013-ին:

Արտադրանքը համապատասխանում է էլեկտրաէներգիայի, նավթաքիմիական և այլ արդյունաբերական խողովակաշարերի տեխնիկական պահանջներին: Ըստ MSS‑SP‑58‑2018, փոփոխական զսպանակային ստորաբաժանումների բեռնվածքի առավելագույն թույլատրելի փոփոխականությունը չպետք է գերազանցի աշխատանքային տաք բեռի 25%-ը լիարժեք աշխատանքային ճանապարհորդության ընթացքում:

Ապրանքի տեխնիկական բնութագրերը

Դիզայնի բնութագրերը և բեռնվածության տատանումները

Փոփոխական զսպանակային կախիչ ընտրելիս հիմնական պարամետրը բեռնվածքի տատանումների տոկոսն է՝ սառը և տաք բեռի միջև եղած տարբերությունը՝ բաժանված գործառնական բեռի վրա: Ինժեներական բնութագրերի մեծ մասը պահանջում է, որ այս արժեքը մնա 25%-ից ցածր ընդհանուր սպասարկման և 6%-ից ցածր՝ կարևոր սարքավորումների միացման համար: Այնտեղ, որտեղ տեղաշարժը բավականաչափ մեծ է, որպեսզի բեռնվածքի տատանումները գերազանցեն ընդունելի սահմանները, փոխարենը նշվում են կայուն զսպանակավոր կախիչներ:

Մեր ստանդարտ փոփոխական զսպանակային հենարանները նախատեսված են բեռնվածքի տատանումները տիպիկ ծրագրի սահմաններում իրենց աշխատանքային ամբողջ տիրույթում պահելու համար, և յուրաքանչյուր միավոր հստակորեն նշվում է իր զսպանակային արագությամբ, սառը բեռնվածքի կարգավորումներով և ուղիղ տեղադրման և շահագործման հանձնելու համար:

Ստանդարտ շարք և տեխնիկական տիրույթ

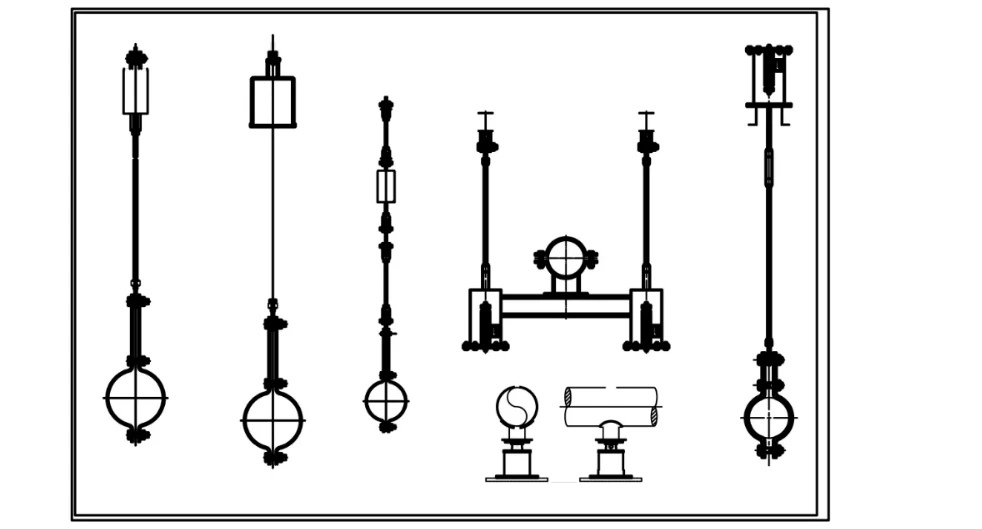

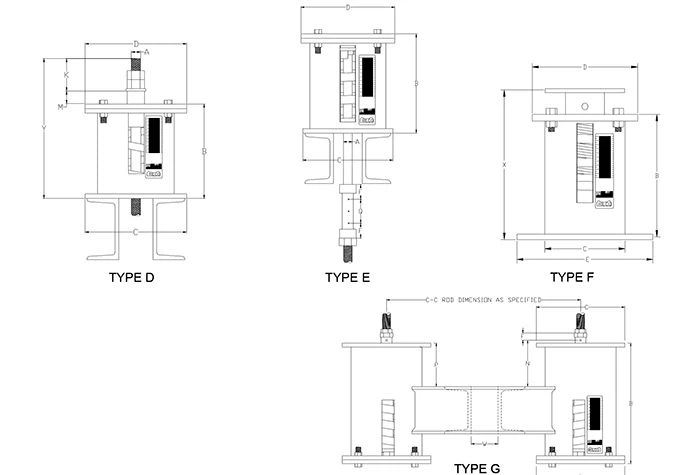

Մենք առաջարկում ենք փոփոխական զսպանակավոր կախիչներ մի քանի մոնտաժային կոնֆիգուրացիաներով, ներառյալ վերին կախովի, հիմքի վրա և կողային ամրացված ձևավորումները, որոնք ծածկում են բեռնվածքի հզորությունները մոտավորապես 0,02 կՆ-ից մինչև 40 կՆ ստանդարտ զսպանակների չափսերի համար: Ստանդարտ ճամփորդությունների միջակայքերը ներառում են 30 մմ, 60 մմ, 90 մմ, 120 մմ և 150 մմ, հատուկ երթուղիներով, որոնք հասանելի են ըստ ցանկության:

Զսպանակային տարրերը արտադրվում են 60Si2Mn կամ 50CrVA զսպանակային պողպատից, իսկ պատյանները հասանելի են տաք ցինկապատ, էպոքսիդային ներկված կամ չժանգոտվող պողպատից պատրաստված կոռոզիոն միջավայրերի համար: Ստանդարտ ագրեգատները գնահատված են շրջակա միջավայրի աշխատանքային ջերմաստիճանների համար -20°C-ից մինչև +200°C, բարձր ջերմաստիճանի խառնուրդից զսպանակային տարբերակներով, որոնք հասանելի են ծայրահեղ ջերմային կիրառությունների համար, ինչպիսիք են վառարանները և կաթսաների խողովակները:

Յուրաքանչյուր փոփոխական զսպանակային հենարան տեղադրված է ճամփորդության սանդղակով, բեռնվածքի ցուցիչով և վերին և ստորին կանգառի թիթեղներով: Վերևում և ներքևում թելերով ձողերով միացումները թույլ են տալիս պարզ ուղղահայաց ճշգրտում տեղադրել տեղադրման ժամանակ, և բեռնվածքի կարգավորումները կարող են ստուգվել տեղում՝ հաշվի առնելով անվանատախտակի տվյալները:

Ստանդարտներ, նյութեր և հատուկ ընտրանքներ

Մեր փոփոխական զսպանակավոր կախիչներն արտադրված են GB/T 17116.1/.2/.3-ի համաձայն և լիովին փոխարինելի են միջազգային ստանդարտների հետ, ներառյալ MSS SP-58, ASME B31.1, ASME B31.3 և EN 13480-3: Նյութերի հետագծելիությունը պահպանվում է արտադրության ողջ ընթացքում, և բոլոր զսպանակները հավաքվելուց առաջ անցնում են նախադրյալ և բեռնվածության փորձարկում:

Մասնագիտացված նախագծերի համար մենք մատակարարում ենք չժանգոտվող պողպատից զսպանակավոր կախիչներ, մեկուսացված խողովակների հենարաններ և հատուկ ծածկույթներ օֆշորային, ծովային կամ աղազերծման ծառայության համար: Մենք նաև արտադրում ենք նախապես մեկուսացված խողովակների հենարաններ և խողովակների կոշիկի հենարաններ, որոնք ուղղակիորեն ինտեգրվում են մեր փոփոխական զսպանակավոր կախիչի շարքին՝ ամբողջական գծի օժանդակ լուծումների համար:

Տիպիկ հավելվածներ

Փոփոխական զսպանակային հենարաններտեղադրվում են գրեթե բոլոր տեսակի գործընթացների և կոմունալ խողովակաշարերի վրա, որտեղ տեղի է ունենում ուղղահայաց ջերմային շարժում: Ընդհանուր կիրառությունները ներառում են էլեկտրակայանների գոլորշու և սնուցման գծեր, նավթավերամշակման գործընթացի խողովակաշարեր, քիմիական գործարանների ջերմափոխանակիչ հանգույցներ, կենտրոնական ջեռուցման ցանցեր և խոշոր առևտրային շենքերում օդորակման համակարգեր: Դրանք նաև օգտագործվում են կոշտ խողովակների հենարանների կողքին այն գծերում, որտեղ միայն ընտրված կետերը պահանջում են շարժման փոխհատուցում:

Դինամիկ բեռներով խողովակաշարային համակարգերի համար, ինչպիսիք են ջրային մուրճը, սեյսմիկ իրադարձությունները կամ պոմպի թրթռումը, փոփոխական զսպանակավոր կախիչները հաճախ զուգակցվում են հիդրավլիկ ցցերի հետ, որոնք զսպում են դինամիկ շարժումը՝ միաժամանակ թույլ տալով ազատ ջերմային տեղաշարժ: Այն դեպքում, երբ ջերմային աճը չափազանց մեծ է փոփոխական միավորի համար, խորհուրդ ենք տալիս թարմացնել մշտական ​​զսպանակավոր կախիչներ այդ հատուկ աջակցության կետերում:

Լրացուցիչ արտադրանքի տեսականին

Խողովակների աջակցության մեր ավելի լայն պորտֆոլիոն ներառում է մշտական ​​զսպանակային հենարաններ, կոշտ կախիչներ և հենարաններ, խողովակների կոշիկի հենարաններ, սառը և կրիոգեն գծերի համար նախամեկուսացված խողովակների հենարաններ և հիդրավլիկ ցողուններ: Խողովակաշարերի համակարգերի համար, որոնք պահանջում են նաև առանցքային, կողային կամ անկյունային շարժման կլանում, մենք արտադրում ենք մետաղական փչակների ընդարձակման միացումներ, ռետինե ընդլայնման միացումներ և գործվածքների ընդարձակման միացումներ, որոնք կարող են նշվել մեր զսպանակային հենարանների հետ միասին որպես մեկ աղբյուրի լուծում:

Որակ և սպասարկում

Յուրաքանչյուր փոփոխական զսպանակ կախիչ փորձարկվում է բեռնվածությամբ և չափսերով ստուգվում մեր ներքին փորձարկման հաստատությունում մինչև առաքումը, մեր ISO 9001:2015 որակի կառավարման համակարգի ներքո: Մենք աջակցում ենք հաճախորդներին գարնան սկզբնական ընտրության և բեռնվածքի հաշվարկի հարցում՝ տեղադրման ուղեցույցի և վաճառքից հետո սպասարկման միջոցով: Հարցումները պատասխան են ստանում 24 ժամվա ընթացքում, իսկ արտադրության ստանդարտ ժամկետները տատանվում են 10-ից 20 աշխատանքային օր՝ կախված ծավալից և կազմաձևից: Ավելի քան 14 տարի մատակարարելով խողովակների հենարաններ և ընդլայնման միացումներ ավելի քան 45 երկրներում, մենք առաքում ենք ինչպես կատալոգային ստանդարտ, այնպես էլ հատուկ մշակված միավորներ EPC կապալառուներին և վերջնական օգտագործողներին ամբողջ աշխարհում:

Հաճախակի տրվող հարցեր

Ի՞նչ է նշանակում «բեռնվածության տատանումների տոկոսը» փոփոխական զսպանակի հենարանի վրա:

Բեռի փոփոխությունը սառը (տեղադրված) և տաք (գործող) բեռի տարբերությունն է՝ արտահայտված որպես գործառնական բեռի տոկոս: Այն որոշվում է զսպանակային արագությամբ, որը բազմապատկվում է ջերմային ճանապարհորդության վրա, բաժանված է գործառնական բեռի վրա: Ծրագրի բնութագրերի մեծ մասը սահմանափակում է այս արժեքը մինչև 25% առավելագույնը ստանդարտ խողովակաշարերի համար:

Կարո՞ղ է փոփոխական զսպանակ կախիչ տեղադրել ցանկացած կողմնորոշմամբ:

Ոչ: Փոփոխական զսպանակավոր կախիչները նախատեսված են ուղղահայաց շարժման համար և պետք է տեղադրվեն զսպանակի առանցքով ուղղահայաց: Հորիզոնական կամ անկյունային տեղադրումը կհանգեցնի կապի, սխալ բեռի փոխանցման և վաղաժամ մաշվածության: Հորիզոնական բեռների կամ կողային զսպման դեպքում պետք է առանձին նշվեն կոշտ հենարանները, խողովակի կոշիկը կամ խցիկները:

Ո՞րն է առավելագույն ջերմաստիճանը, որը կարող է դիմակայել ձեր փոփոխական զսպանակային կախիչները:

Ստանդարտ ածխածնային պողպատից լեգիրված պողպատե զսպանակներով միավորները գնահատվում են մինչև մոտավորապես 200°C շարունակական սպասարկման համար: Ավելի բարձր ջերմաստիճանի խողովակաշարերի համար, ինչպիսիք են բարձր ճնշման գոլորշու գծերը կամ կաթսաների միացումները, մենք առաջարկում ենք բարձր ջերմաստիճանի զսպանակային նյութեր և մեկուսացված աջակցության կոնֆիգուրացիաներ: Նյութերի ճիշտ ընտրության համար կապվեք մեր ինժեներական թիմի հետ ձեր աշխատանքային պայմանների հետ:

Դուք տրամադրում եք գարնանային ընտրության հաշվարկներ:

Այո՛։ Մեր ինժեներական թիմը կարող է օգնել գարնան ընտրության հարցում, եթե դուք տրամադրում եք խողովակի չափը, գործառնական քաշը, ջերմային տեղաշարժի մեծությունը և ուղղությունը, ինչպես նաև նախագծի հստակեցման ցանկացած պահանջ: Մենք կարող ենք նաև վերանայել առկա աջակցության ժամանակացույցերը և առաջարկել համապատասխան փոփոխական կամ մշտական ​​զսպանակ աջակցություն յուրաքանչյուր վայրի համար:

Որքա՞ն է ստանդարտ փոփոխական զսպանակավոր կախիչների սպասարկման ժամկետը:

Ստանդարտ կատալոգի միավորները սովորաբար առաքվում են 10-ից 20 աշխատանքային օրվա ընթացքում՝ կախված պատվերի չափից և ընթացիկ արտադրության ծանրաբեռնվածությունից: Պատվերով ավարտված աշխատանքները, հատուկ ճամփորդությունները կամ չժանգոտվող պողպատից կազմաձևերը կարող են մի քանի լրացուցիչ օր ավելացնել: Արագ առաքումը կարող է քննարկվել պատվերի ժամանակ։

Ի՞նչ փաստաթղթեր են տրվում պատվերի հետ:

Ստանդարտ մատակարարումը ներառում է փաթեթավորման ցուցակ և ապրանքի անվանական տախտակներ՝ զսպանակների համարով, բեռնվածության վարկանիշով և ճանապարհորդության տվյալներով: Նյութի փորձարկման հաշվետվությունները (MTRs), զսպանակային բեռնվածքի չափաբերման գրառումները և չափերի ստուգման հաշվետվությունները կարող են տրամադրվել ըստ պահանջի: Երրորդ կողմի ստուգումը լիազորված մարմինների կողմից հասանելի է նաև այն նախագծերի համար, որոնք դա պահանջում են:

Կարո՞ղ եք մատակարարել խողովակների աջակցության ամբողջական հավաքույթներ, ներառյալ խողովակի կոշիկները և սեղմակները:

Բացարձակապես։ Մենք մատակարարում ենք փոփոխական զսպանակավոր կախիչներ որպես ինքնուրույն ագրեգատներ կամ որպես ամբողջությամբ հավաքված աջակցության հավաքածուներ, ներառյալ խողովակների սեղմակներ, խողովակների կոշիկի հենարաններ, պտտվող թելերով ձողեր և կառուցվածքային միացման սարքավորում: Սառը կամ կրիոգեն սպասարկման համար նախամեկուսացված խողովակների հենարանները հասանելի են նաև որպես մեկ, տեղադրման համար պատրաստ փաթեթ:
