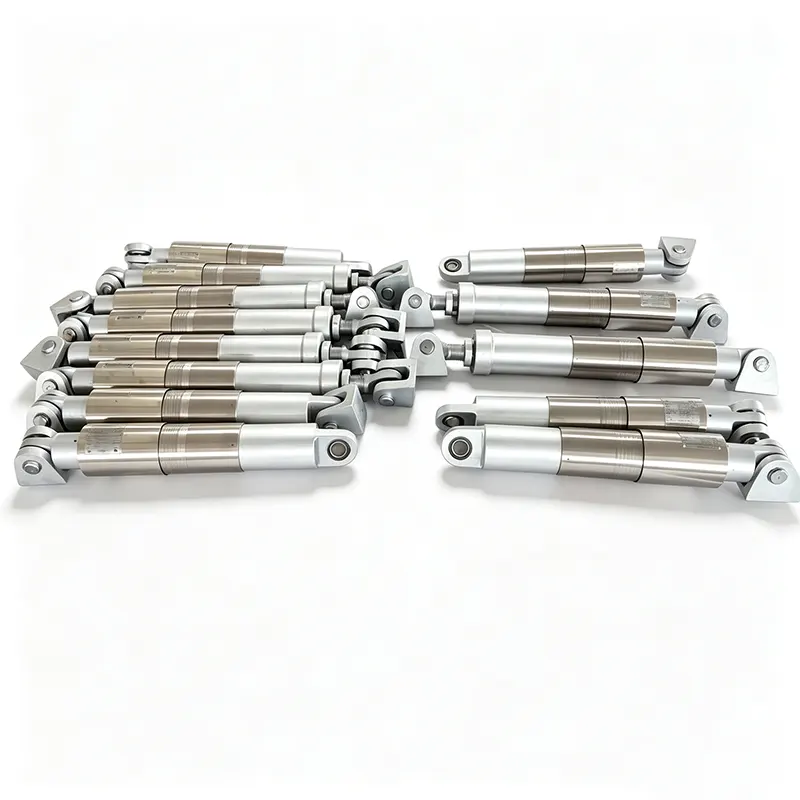

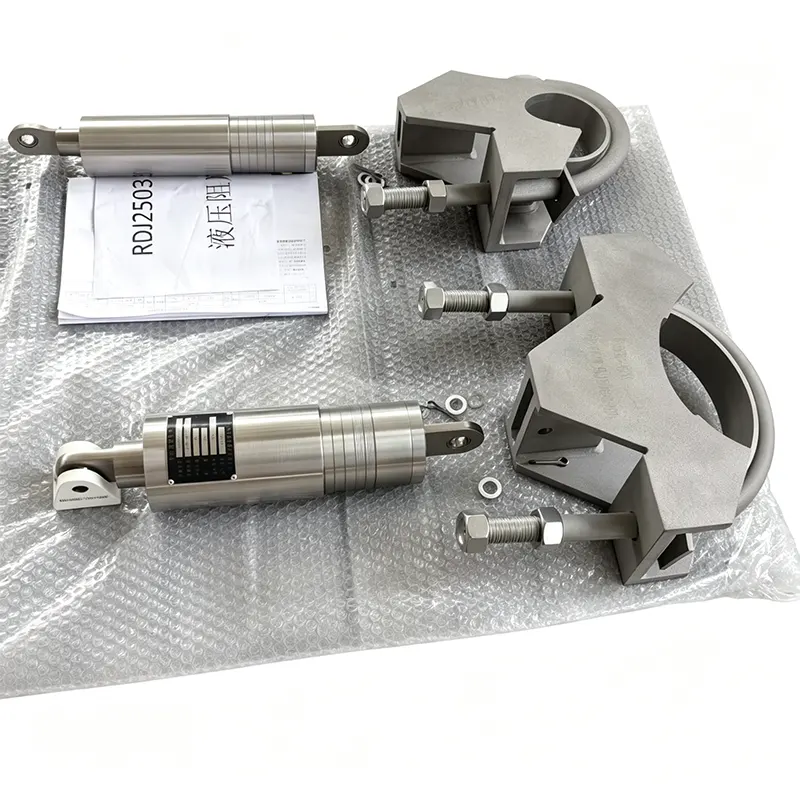

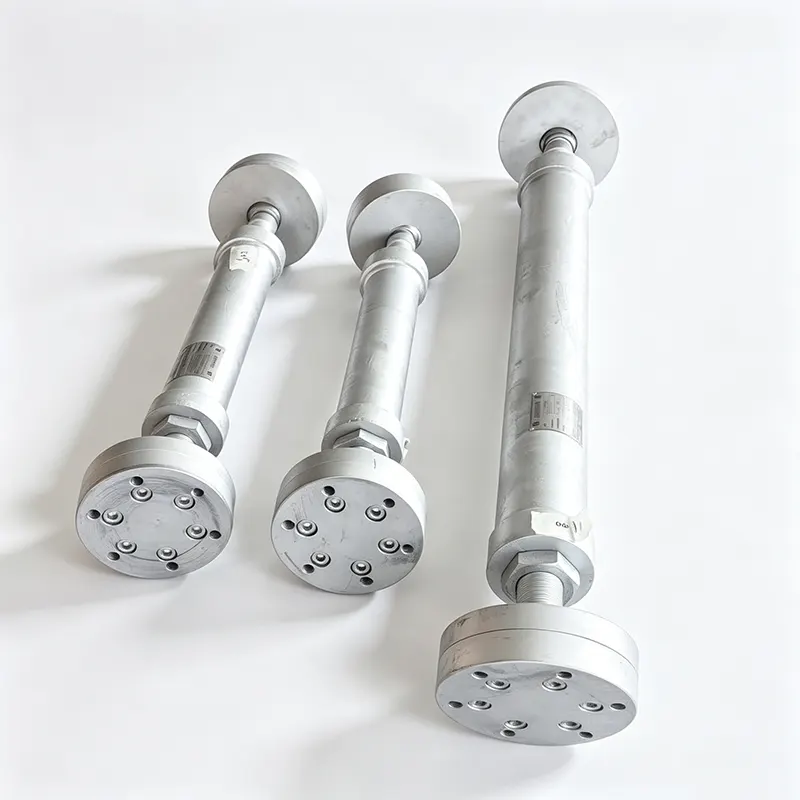

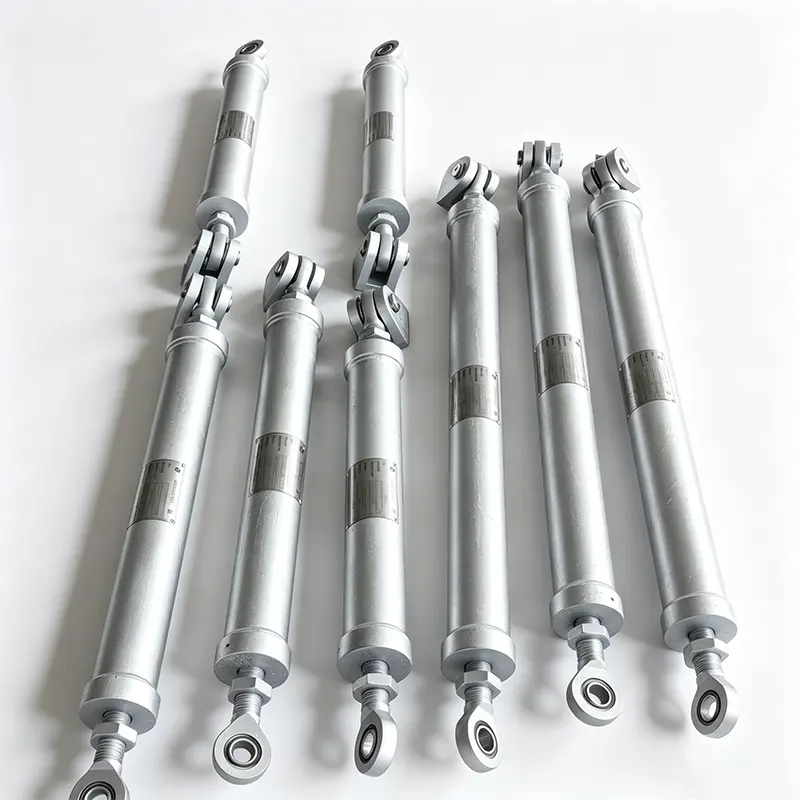

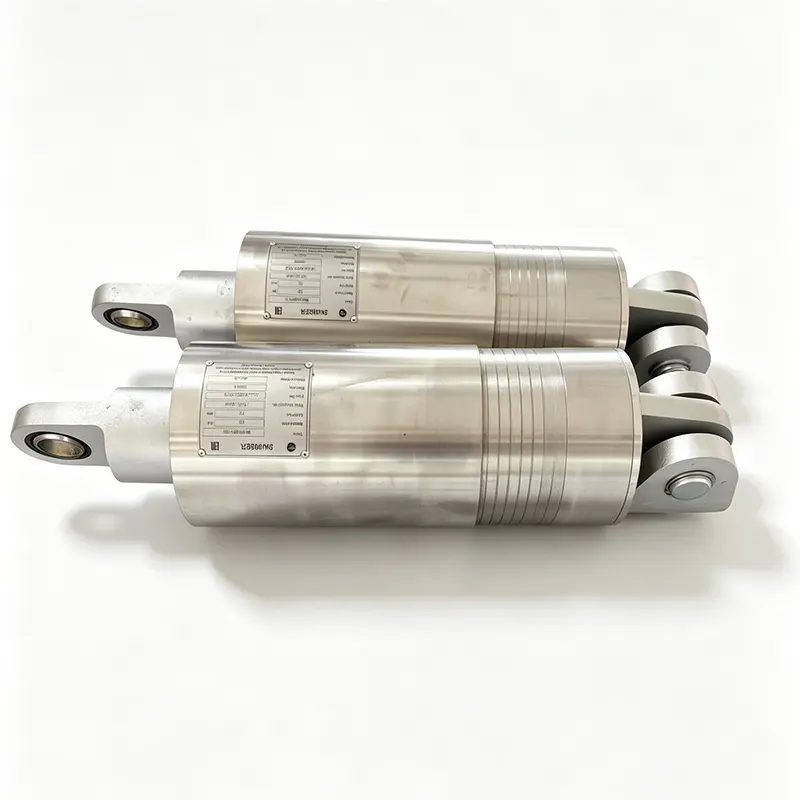

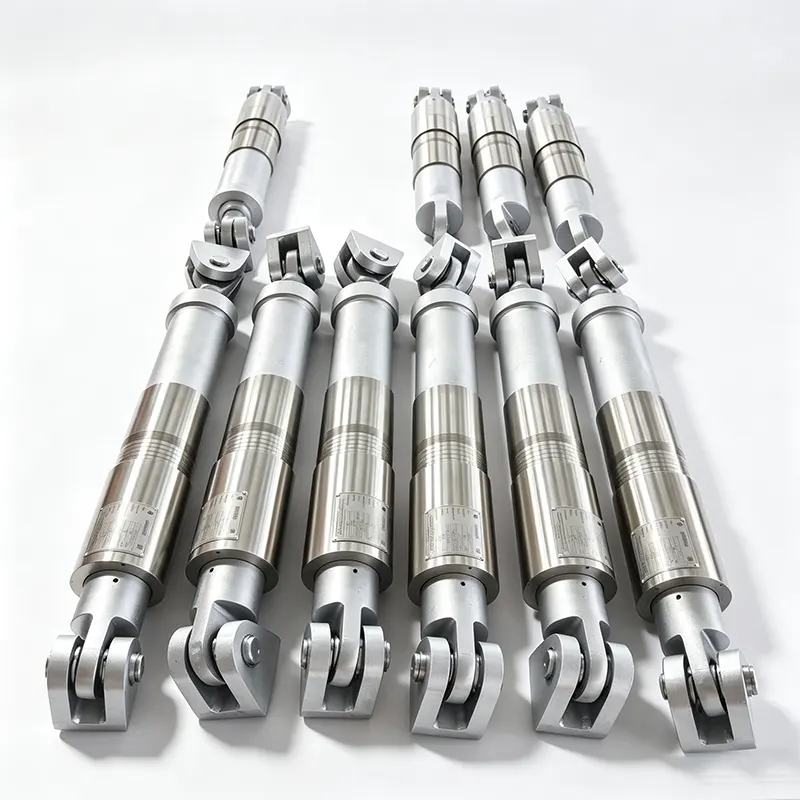

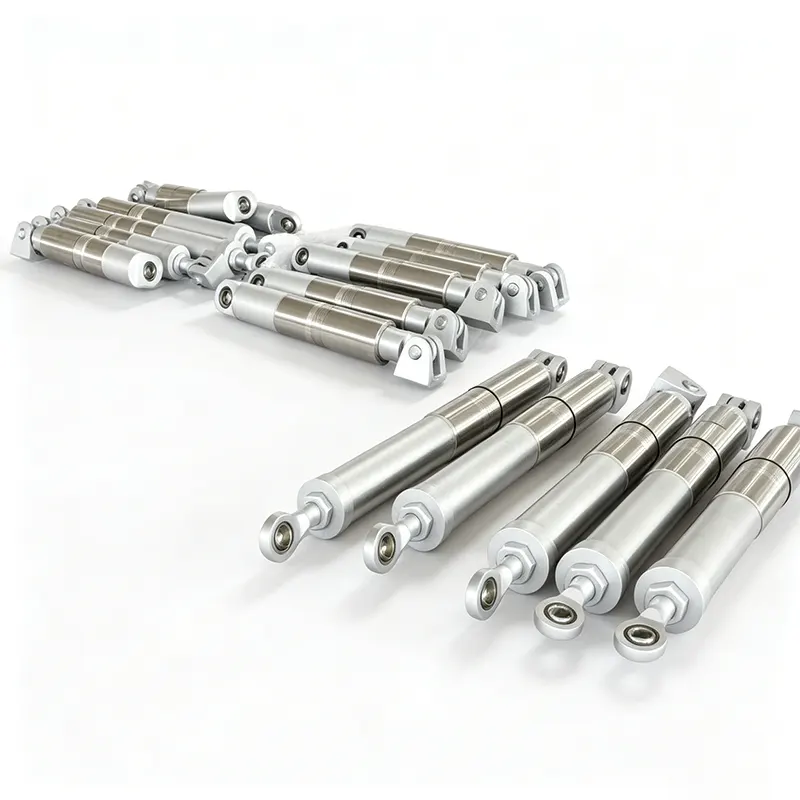

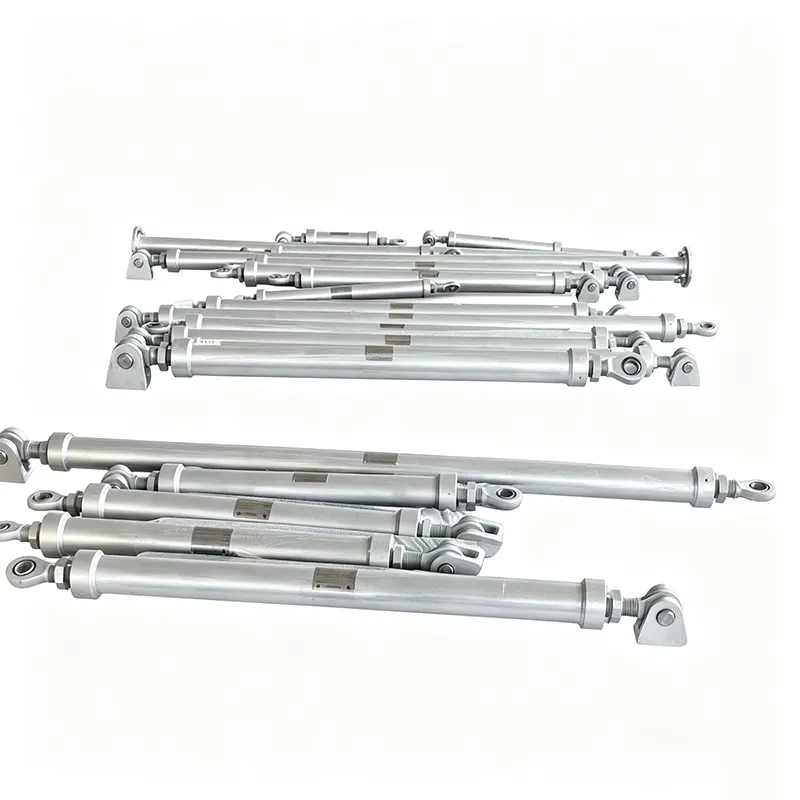

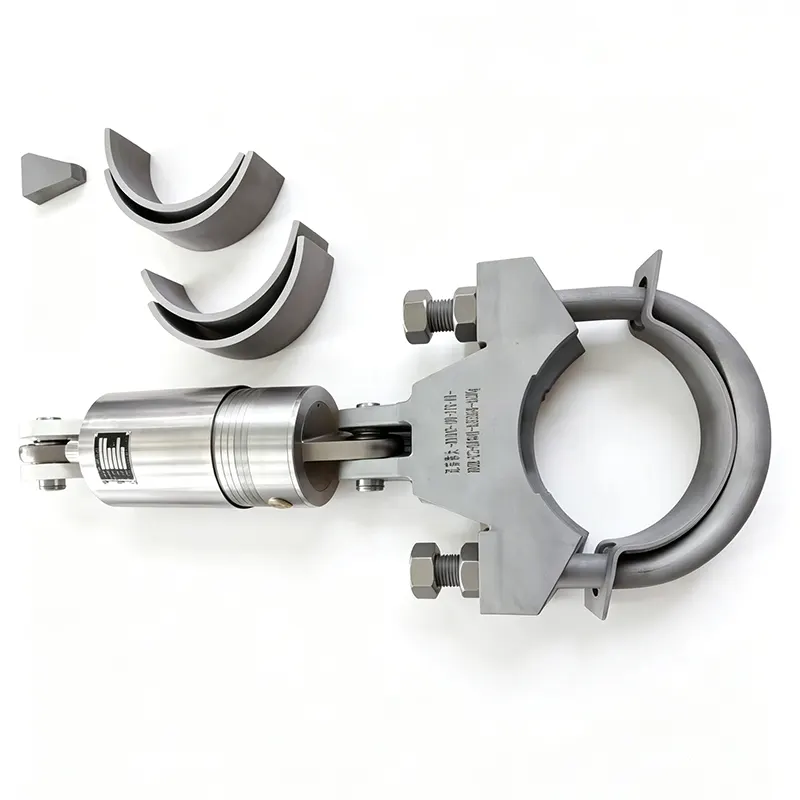

Խողովակների զսպման հիդրավլիկ ճարմանդներ

Yangzhou Tianshun-ը 2012 թվականից մատակարարում է հիդրավլիկ սնուցիչներ էլեկտրաէներգիայի արտադրության, նավթաքիմիական և միջուկային օբյեկտներին: Մեր YZN շարքի սնուցիչները գործում են ավելի քան 45 երկրներում՝ 35000 մ² տարածքով գործարանի, ավելի քան 100 հմուտ անձնակազմի և ISO291001 հավաստագրված որակի համակարգով:

Ինչպես է հիդրավլիկ մռայլը պաշտպանում խողովակաշարը

Հիդրավլիկ խցիկը արագության նկատմամբ զգայուն զսպիչ է: Նորմալ աշխատանքային պայմաններում ջերմային ընդլայնումը և կծկումը հանգեցնում են խողովակի դանդաղ շարժմանը: Խողովակների զսպման համար նախատեսված հիդրավլիկ ճարմանդները հետևում են այս շարժմանը` գործնականում առանց դիմադրության, գործելը շատ նման է ազատ սահող հենարանի: Երբ խողովակը ենթարկվում է հանկարծակի արագացման՝ ջրային մուրճից, անվտանգության փականի արտահոսքից, սեյսմիկ ակտիվությունից կամ պոմպի անջատումից, ներքին փականը փակվում է վայրկյանի մի մասում: Այդ պահին խցիկը դառնում է գրեթե կոշտ հենարան՝ փոխանցելով դինամիկ բեռը շենքի կառուցվածքին կամ խարիսխի կետին և կանխելով խողովակի տեղաշարժը, որն այլ կերպ կարող է առաջացնել հարվածի վնաս, գերլարում կամ հոգնածության ձախողում:

Կրիտիկական տարբերակումը արագության շեմն է: Դանդաղ շարժումները անցնում են անսահմանափակ: Արագ շարժումները արգելափակված են: Սա թույլ է տալիս խողովակաշարային համակարգին պահպանել իր ճկունությունը կայուն ջերմային ցիկլերի համար՝ միաժամանակ ստանալով ակնթարթային զսպում միայն անհրաժեշտության դեպքում:

YZN շարքի դիզայն և առանձնահատկություններ

Տեսանելի դիրքի ցուցիչ

Հստակ մեխանիկական ցուցիչի վրա առկա է երկու ուղղություններով հարվածների տիրույթը: Սպասարկման թիմերը կարող են մի հայացքով ստուգել, ​​թե արդյոք միավորը աշխատում է իր նախագծային ուղևորության շրջանակներում, թե պահանջում է ճշգրտում, առանց սարքը անջատելու:

Կոմպակտ և սիմետրիկ կառուցվածք

Սիմետրիկ դասավորությունը պարզեցնում է տեղադրման կողմնորոշումը և նվազեցնում է սխալ տեղադրման հավանականությունը: Նրա կոմպակտ ծրարը տեղավորվում է խողովակների ամուր դարակների և ծանրաբեռնված տարածքների մեջ, որտեղ հնարավոր չէ տեղադրել ավելի մեծ զսպանակ կամ կոշտ հենարաններ:

Ցածր շփում և կարճ կողպման ժամանակ

Ներքին շփումը նվազագույնի է հասցվում ճշգրիտ հաստոցների և կնիքի ընտրության միջոցով: Դինամիկ արձագանքման ժամանակը, արագ շարժման սկզբից մինչև ամբողջական կողպման միջակայքը, չափազանց կարճ է: Սա երաշխավորում է, որ խողովակը աննշան տեղաշարժի է ենթարկվում նախքան խցանման միացումը, ինչը կարևոր է զգայուն սարքավորումները պաշտպանելու համար, ինչպիսիք են տուրբինային միացումները և ճնշման անոթների վարդակները:

Բարձր կողպման ուժի ունակություն

Երբ կողպված է, Խողովակների զսպման համար նախատեսված հիդրավլիկ սլաքները կարող են պահպանել զգալի առաձգական և սեղմող բեռներ՝ առանց զիջելու: Դինամիկ արձագանքման ժամանակ առաջացած խամրման ուժը համաչափ է մուտքագրվող արագությանը և կարող է սահմանվել մինչև անհրաժեշտ նախագծային բեռը, որը համապատասխանում է խողովակի լարվածության վերլուծության պահանջներին:

Կնիքի և լրատվամիջոցների համատեղելիություն

Կնիքները ընտրվում են հիդրավլիկ հեղուկի և գործարանի արտաքին միջավայրի հետ երկարաժամկետ համատեղելիության համար: Հեղուկ միջավայրը, սովորաբար բարձր կայուն սիլիկոնային յուղ է, պահպանում է հետևողական մածուցիկություն աշխատանքային ջերմաստիճանի տիրույթում: Կնիքի նյութերը դիմադրում են ծերացմանը և արտահոսքին, ինչը նպաստում է երկար սպասարկման ծառայությանը:

Տեխնիկական շրջանակը

Բոլոր արժեքները հարմարեցված են խողովակաշարի բեռնվածքի կոնկրետ գործին և նախագծի պահանջներին: Ոչ ստանդարտ հարվածները, բեռնվածության գնահատականները և կապի տեսակները արտադրվում են հաճախորդի գծագրերի համաձայն:

Որակի վերահսկում և փորձարկում

Յուրաքանչյուր YZN հիդրավլիկ սնուցիչ մինչև առաքումը անցնում է ֆունկցիոնալ ընդունման փորձարկում: Հատուկ փորձարկման նստարանը կիրառում է դանդաղ հեծանիվ՝ ստուգելու ազատ շարժումը, այնուհետև նմանակում է արագ տեղաշարժը՝ կողպումը հաստատելու և արդյունքում բեռի հզորությունը չափելու համար: Ճնշման սահմանը փորձարկվում է, և ինսուլտի ցուցիչի աշխատանքը վավերացվում է: Փորձարկման գրառումները պահպանվում են և կարող են մատակարարվել առաքման հետ միասին:

Նյութի հետագծելիությունը պահպանվում է ճնշում պարունակող մասերի և հիդրավլիկ հեղուկի համար: Միջուկային կիրառություններում կիրառվում են որակի ապահովման պահանջվող ծրագրերը, ներառյալ համապատասխանությունը ASME կաթսաների և ճնշման անոթների օրենսգրքի III բաժնի կիրառելի բաժիններին և հաճախորդին հատուկ պահանջներին: Մեր ISO 9001 հավաստագրված համակարգը կարգավորում է բոլոր ընթացակարգերը՝ սկսած հումքի ստացումից մինչև վերջնական ստուգում:

Մեր պատվերների ավելի քան 70%-ը գալիս է երկարաժամկետ կրկնվող հաճախորդներից, ովքեր վստահում են բազմաթիվ նախագծերի ընթացքում մեր նվաստացուցիչների հետևողական աշխատանքին:

Այն վայրերում, որտեղ օգտագործվում են հիդրավլիկ մռութներ խողովակների զսպման համար

YZN շարքը տեղադրված է կարևոր խողովակաշարային համակարգերում, որտեղ ջերմային ճկունության և ակնթարթային դինամիկ զսպման համադրությունը սակարկելի չէ:

Ատոմակայաններ

Հիմնական գոլորշու, սնուցող ջրի և անվտանգության հետ կապված խողովակաշար: Snubber-ները պաշտպանում են սեյսմիկ իրադարձություններից և խողովակների կոտրման դինամիկ ազդեցություններից՝ միաժամանակ թույլ տալով մեծ ջերմային շարժումներ նորմալ շահագործման ընթացքում: Նյութերի և փորձարկման փաստաթղթերի ամբողջական փաթեթները ստանդարտ են:

Ջերմաէլեկտրակայաններ

Կաթսաների սնուցման ջրագծեր, գոլորշու արդյունահանման խողովակաշարեր և տուրբինային շրջանցման համակարգեր: Snubber-ները նվազեցնում են անցողիկ բեռները փականների աշխատանքից և կանխում խողովակի մտրակը:

Նավթաքիմիական և նավթավերամշակման միավորներ

Խողովակաշարերի մշակում FCCU-ում, ռեֆորմատորներում և կոմպրեսորային կայաններում: Snubber-ները կառավարում են երկփուլ հոսքի առաջացրած թրթռումները և երբեմն պայթեցման բեռները՝ համապատասխանելով ջերմային ցիկլերին:

Պողպատե գործարաններ և արդյունաբերական գազի համակարգեր

Տաք պայթուցիկ վառարանները և թթվածնային նիզակային խողովակաշարը զգում են արագ ջերմային անցումներ և թրթռումներ: Հիդրավլիկ խցիկները պահպանում են խողովակների հավասարեցումը առանց ջերմային աճի սահմանափակման:

Պոմպային և կոմպրեսորային կայաններ

Լիցքաթափման գծեր, որոնք ենթակա են պուլսացիայի կամ ջրային մուրճի իրադարձությունների: Snubber-ները գործում են որպես արագության նկատմամբ զգայուն զսպողներ՝ կանխելով եզրերի և հենարանների լարվածությունը:

Հաճախակի տրվող հարցեր

Ինչո՞վ է հիդրավլիկ ճարմանդը տարբերվում կոշտ հենարանից կամ զսպանակային հենարանից:

Կոշտ հենարանը կողպում է խողովակը տեղում և կանխում է բոլոր ջերմային շարժումները, ինչը կարող է հանգեցնել խողովակաշարի և միացված սարքավորումների վրա ավելորդ սթրեսի: Զսպանակային հենարանը կրում է ինքնահոս բեռներ, բայց չի զսպում դինամիկ ուժերը: Հիդրավլիկ խարխլիչը կամրջում է երկու կարիքները. այն թույլ է տալիս դանդաղ ջերմային ընդարձակում և ազատ կծկում, այնուհետև կողպվում է միլիվայրկյանների ընթացքում, երբ խողովակի արագությունը գերազանցում է նախապես սահմանված շեմը: Սա ապահովում է դինամիկ զսպվածություն հենց անհրաժեշտության դեպքում՝ առանց ջերմային ճկունության վտանգի:

Ինչն է որոշում կողպման արագության կարգավորումը, և արդյոք այն կարող է ճշգրտվել:

Կողպման արագության շեմը սահմանվում է ըստ խողովակի ջերմային ընդլայնման առավելագույն ակնկալվող արագության և նվազագույն արագության, որը կարող է առաջանալ դինամիկ իրադարձություններից, ինչպիսիք են ջրային մուրճը կամ սեյսմիկ ցնցումը: Մեր ինժեներները վերանայում են նախագծի խողովակների լարվածության վերլուծությունը՝ սահմանելու այնպիսի արժեք, որն ազատ է պահում սլաքը նորմալ շահագործման ժամանակ, բայց ապահովում է լիարժեք զսպվածություն անցողիկ ժամանակ: Շեմը սահմանված է գործարանային և ֆունկցիոնալորեն ստուգված փորձարկման նստարանին. եթե գործառնական պայմանները փոխվեն, կարգավորումը կարող է վերաորակավորվել մեր հաստատությունում:

Ինչպիսի՞ սպասարկում է անհրաժեշտ հիդրավլիկ սնուցիչն իր ծառայության ժամկետի ընթացքում:

Մենք խորհուրդ ենք տալիս պարբերական ֆունկցիոնալ թեստավորում՝ հաստատելու համար, որ միավորը դեռ շարժվում է առանց դիմադրության դանդաղ տեղաշարժի դեպքում և ճիշտ կողպվում է արագ շարժման ժամանակ: Էլեկտրաէներգիայի և վերամշակման կայաններում այս ստուգումը սովորաբար կատարվում է 3-ից 5 տարին մեկ կամ համաձայն կայանի պահպանման ծրագրի: Կնիքի տարածքի և հարվածի ցուցիչի տեսողական ստուգումը պարզ է: Եթե ​​միավորը պահանջում է վերանորոգում, մենք առաջարկում ենք գործարանային ծառայություն, ներառյալ հեղուկի փոխարինում, կնիքի փոփոխություն և վերահաստատում:

Կարո՞ղ են արդյոք YZN-ի ցցերը դիմակայել բացօթյա տեղադրմանը կամ քայքայիչ բույսերի միջավայրերին:

Այո՛։ Ստանդարտ բալոնը ստանում է կոռոզիոն դիմացկուն ծածկույթ, որը հարմար է բացօթյա արդյունաբերական պարամետրերի մեծ մասի համար: Ափամերձ, օֆշորային կամ քիմիապես ագրեսիվ մթնոլորտի համար մենք կարող ենք մխոցը մատակարարել չժանգոտվող պողպատից և ընտրել մխոցաձողերի ծածկույթներ և կնիքի նյութեր հատուկ այդ պայմանների համար: Մենք ուրախ ենք խորհուրդ տալ նյութի ընտրության վերաբերյալ՝ հիմնվելով կայքի միջավայրի և ջերմաստիճանի տիրույթի վրա:

Ի՞նչ փաստաթղթեր են տրամադրվում միջուկային կամ անվտանգության համար կարևոր կիրառությունների համար:

Մենք տրամադրում ենք նյութի ամբողջական հետագծելիություն ճնշումը պահպանող բաղադրիչների, գործարանի հավաստագրված փորձարկման հաշվետվությունների, հիդրավլիկ հեղուկի հավաստագրման, ֆունկցիոնալ փորձարկման գրառումների և կիրառելի կոդերի համապատասխանության մասին հայտարարագրի համար: Երբ պահանջվում է նախագծով, փաստաթղթերը համապատասխանում են ASME III բաժնին կամ այլ միջուկային ստանդարտներին: Մեր որակի համակարգը պարբերաբար ենթարկվում է աուդիտի, և մենք կարող ենք բավարարել հաճախորդների լրացուցիչ աուդիտները և փաստաթղթերի պահանջները:

Ինժեներական աջակցություն և սպասարկում

Խողովակների զսպման կիրառման համար ճիշտ խցիկ ընտրելը ներառում է բեռնվածության տվյալները, սպասվող ջերմային շարժումը և կողպման արագության շեմը: Մեր ինժեներները աշխատում են ձեր խողովակների լարվածության հաշվետվությունների հետ՝ հաստատելու համապատասխան չափը և կարգավորումը: Նվիրված հաշիվների կառավարիչները պատասխանում են հարցումներին 24 ժամվա ընթացքում և առանց ուշացման տալիս տեխնիկական առաջարկներ:

Հատուկ կոնֆիգուրացիաները՝ ոչ ստանդարտ հարված, հատուկ նյութեր քայքայիչ մթնոլորտի համար կամ միջուկային դասի փաստաթղթերը, մշակվում են որպես սովորական պատվերներ, այլ ոչ թե բացառություններ: Առաքումից հետո մենք տրամադրում ենք տեղադրման ուղեցույց և սպասարկման խորհուրդներ, ներառյալ առաջարկություններ պարբերական ֆունկցիոնալ փորձարկումների համար՝ ծառայության ողջ կյանքի ընթացքում շարունակական հուսալիությունն ապահովելու համար:

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35,000 մ² օբյեկտ, Ցզյանսու, Չինաստան — արտահանում ավելի քան 45 երկիր:

Հիդրավլիկ մռութներ, որոնք փակվում են միայն այն ժամանակ, երբ խողովակը դրա կարիքն ունի և մնացած ժամանակ մնում է ճանապարհից:
