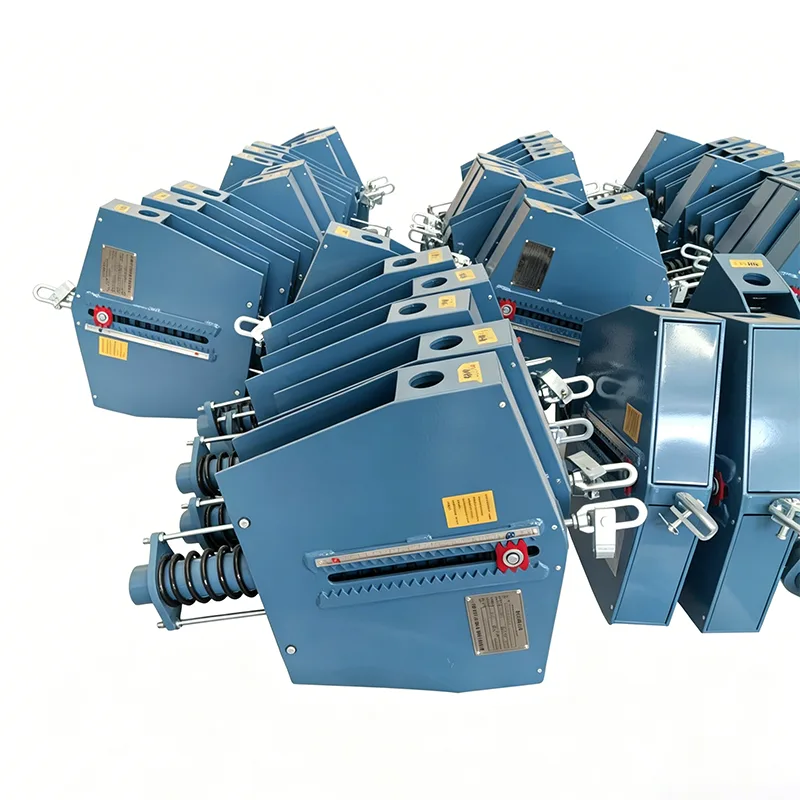

Heavy Duty Constant Spring Support-ի հիմնական առավելությունները:

Կիրառելի է նավթի և գազի, վերամշակման և էլեկտրաէներգիայի արդյունաբերության բարձր ջերմաստիճանի և մեծ տրամագծով խողովակաշարերի համար: համեմատփոփոխական աղբյուրներ, այն ամփոփված է չորս ասպեկտներից՝ ծանրաբեռնվածություն, աշխատանքային պայմաններ, ամրություն և շահագործման պահպանում։

Մշտական ​​բեռի ելք (հիմնական առավելությունը)

Խողովակաշարի ջերմային ընդարձակման և կծկման հետևանքով առաջացած ուղղահայաց տեղաշարժի ողջ գործընթացի ընթացքում կրող բեռը հիմնականում մնում է հաստատուն և անփոփոխ, ընդ որում բեռնվածքի տատանումը ±6%-ից պակաս է (համաձայն ազգային ստանդարտների / ASME ստանդարտների):

Զսպանակի բեռնվածքը փոխվում է տեղաշարժի հետ (առավելագույնը ±25%): Ծանր բեռնվածության և բարձր ջերմաստիճանի խողովակաշարերի համար ջերմային տեղաշարժը մեծ է, ինչը հանգեցնում է նրան, որ բեռը հեշտությամբ գերազանցում է սահմանը: Մշտական ​​կախոցը լիովին խուսափում է խողովակի բացման և կասեցման ծանրաբեռնվածությունից:

Պաշտպանեք սարքավորումների խողովակների միացումները. API խողովակների միացումներ կոմպրեսորների, գոլորշու տուրբինների, ջերմափոխանակիչների և մեծ պոմպերի համար: Խուսափեք արտահոսքից, որն առաջանում է ջերմային ընդարձակման բեռների փոփոխության և սարքավորման եզրային միացումներում սթրեսային ճեղքման հետևանքով:

Հարմար է մեծ հարվածների և մեծ ուղղահայաց ջերմային տեղաշարժման պայմանների համար

Մեկ միավորի հարվածը շատ ավելի մեծ է, քան փոփոխական զսպանակի հարվածը: Սովորական ծանր մոդելների հարվածը տատանվում է 50-ից 500 մմ; այն առաջին ընտրությունն է բարձր ջերմաստիճանի, հաստ պատերով և մեծ տրամագծով նավթագազային խողովակաշարերի համար՝ մեծ ջերմային ընդարձակմամբ:

Չսահմանափակվելով աղբյուրի սեղմման սահմանով, մեծ նստվածքով և մեծ ջերմային տեղաշարժով խողովակաշարերը կարիք չունեն սեգմենտներում հենարաններ ավելացնելու, այդպիսով նվազեցնելով հենակետերի քանակը:

Ծանր պարտականությունների կրող հզորությունը ուժեղ է

Ծանր տիպի մոդելի յուրաքանչյուր միավորի գնահատված բեռը տատանվում է 5 կՆ-ից մինչև մի քանի հարյուր հազար Նյուտոն: Այն հարմար է բարձր ջերմաստիճանի հաստ պատերով տեխնոլոգիական խողովակների, կաթսաների վերնագրերի և ծանր զտման և քիմիական սարքավորումների օժանդակ խողովակաշարերի համար:

Ընդհանուր տուփի մարմինը լծակի և միացնող գավազանի մեխանիկական կառուցվածքի հետ ունի բարձր կառուցվածքային կոշտություն, դիմացկուն է հարվածների և ակնթարթային ջրային մուրճի բեռների նկատմամբ և գերազանցում է փոփոխական աղբյուրներով մեկ թիթեղային զսպանակային կառուցվածքին:

Խողովակաշարերի լարվածության օպտիմիզացում՝ նվազեցնելով նախագծման ծախսերը

Մշտական ​​ծանրաբեռնվածություն → Խողովակաշարի առաջնային և երկրորդային լարումները կարող են վերահսկվել՝ համապատասխանելով ASME B31.3 և SH/T3073 խողովակաշարի լարվածության ստանդարտներին; Լարվածության հաշվարկն ավելի հեշտ է իրականացնել՝ նվազեցնելով լրացուցիչ ծախսերը, ինչպիսիք են խողովակների խտացումը, ամրացումը և ընդարձակման հոդերի տեղադրումը:

Դիմացկուն է հոգնածության, երկար սպասարկման ժամկետ (առավելություն ծանր բեռի պայմաններում)

Ելնելով լծակի հավասարակշռության սկզբունքից՝ զսպանակը ենթարկվում է միայն փոքր փոխադարձ ընդարձակման և կծկման, ընդ որում ընդարձակման և կծկման ծավալը շատ ավելի փոքր է, քան փոփոխական զսպանակինը. ջերմաստիճանի փոփոխություններից առաջացած հոգնածության կորուստը չափազանց ցածր է:

Նավթի և գազի խողովակաշարերը գործում են շարունակական փոփոխվող՝ մեկնարկի կանգառի և ջերմաստիճանի հաճախակի տատանումների պայմաններում և ավելի քիչ են հակված գարնանային հոգնածության ձախողմանը:

Ծանր տիպի մոդելն առանձնանում է թանձրացած կեղևով և հանգցված և կոփված քորոցով: Այն կարող է ենթարկվել ծանր հակակոռոզիոն մշակման (C5-M) ծովային/քիմիական կոռոզիոն միջավայրում և դիմացկուն է բաց հարթակներում օգտագործելու համար:

Տեղադրման և շահագործման առավելությունները

Սարքը հագեցած է ներկառուցված կողպման մեխանիզմով։ Այն կողպվում է ջրի ճնշման փորձարկման ժամանակ և բացվում է գործարկման ժամանակ: Շահագործումից հետո տեղում բեռնվածքի կրկնակի ճշգրտում չի պահանջվում:

Խողովակաշարի թրթռման կատարումը (կոմպրեսորի մուտքի և ելքի մոտ) գերազանցում է փոփոխական զսպանակինը՝ նվազեցնելով հետագա ստուգման և ճշգրտման հաճախականությունը:

Հարմար է ծանր աշխատանքային պայմանների համար

Բարձր ջերմաստիճան (550℃-ից բարձր), ցածր ջերմաստիճանի LNG, խոշոր նստեցման սարքեր, ափամերձ աղի լակի / ծծմբի քայքայիչ նավթի և գազի օբյեկտներ, բեռի պահպանման հարմարվողական շրջանակն ավելի լայն է:
