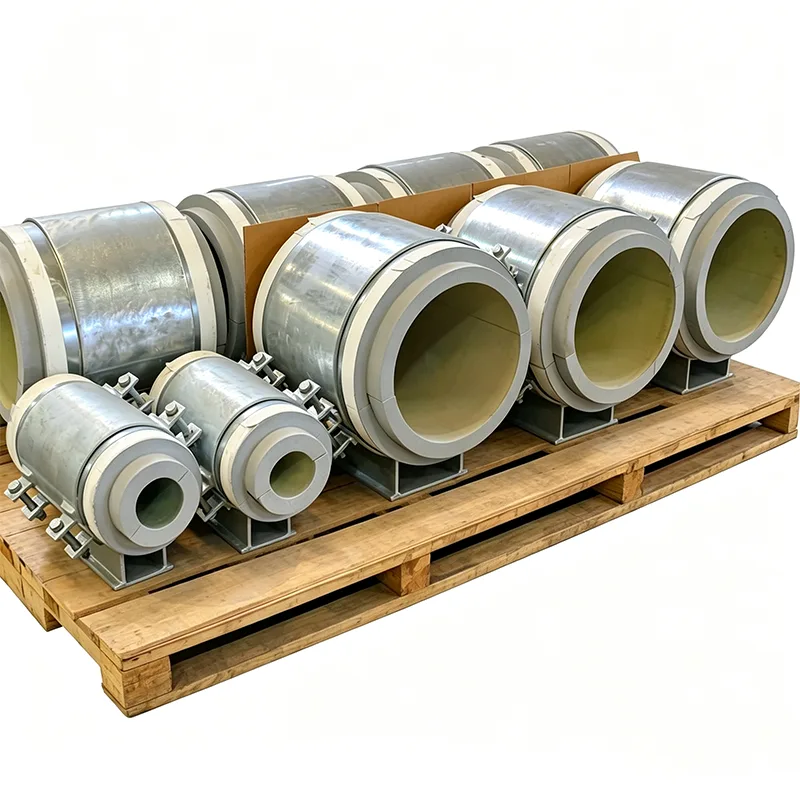

Ինչպես կարող է նախամեկուսացված խողովակի սլայդի հենարանը բարելավել ջերմային արդյունավետությունը և խողովակաշարի հուսալիությունը

Որպես խողովակաշարերի աջակցության փորձառու արտադրող,Տյանշունապահովում էՆախապես մեկուսացված խողովակի սլայդ աջակցությունլուծումներ, որոնք նախատեսված են ջերմային շարժման համար՝ պահպանելով մեկուսացման շարունակականությունը: Այս ինտեգրված հավաքները օգնում են արդյունաբերական նախագծերին նվազեցնել ջերմային կամուրջները, պարզեցնել տեղադրումը և բարելավել մեկուսացված խողովակաշարերի համակարգերի հուսալիությունը:

Նախամեկուսացված խողովակի սլայդ հենարանը համատեղում է կրող մեկուսացումը ցածր շփման լոգարիթմական միջերեսի հետ, ինչը թույլ է տալիս խողովակաշարերին ընդարձակվել և կծկվել՝ չվնասելով ջերմային պաշտպանությունը: Ի տարբերություն սովորական հենարանների, որոնք պահանջում են մեկուսացման կտրում և վերակառուցում տեղում, ինտեգրված դիզայնը օգնում է պահպանել շարունակական մեկուսացման ծրարը և ավելի հուսալի գոլորշիների արգելքը: Այս հոդվածը բացատրում է, թե ինչպես են աշխատում այս հենարանները, որ նյութերը համապատասխանում են տարբեր աշխատանքային ջերմաստիճաններին, ինչպես ընտրել ճիշտ կոնֆիգուրացիան և ինչ պետք է հաշվի առնեն ինժեներները գոլորշու, սառեցված ջրի կամ կրիոգեն ծառայության համար հենարան նշելիս:

Բովանդակություն

1. Ի՞նչ է նախամեկուսացված խողովակի սլայդ աջակցությունը:

2. Ինչպե՞ս է աշխատում լոգարիթմական և մեկուսիչ համակարգը:

3. Որո՞նք են ինժեներական հիմնական առավելությունները:

4. Ո՞ր նյութերն են հարմար տարբեր ջերմաստիճանների համար:

5. Ինչպե՞ս եք ընտրում ճիշտ խողովակի սլայդ աջակցությունը:

6. Որտեղ են օգտագործվում նախապես մեկուսացված խողովակների սլայդների հենարանները:

7. Ի՞նչ պետք է գնորդները ստուգեն պատվիրելուց առաջ:

8. Հաճախակի տրվող հարցեր

9. Ինչպե՞ս կարող է Tianshun-ն աջակցել ձեր նախագծին:

1. Ի՞նչ է նախամեկուսացված խողովակի սլայդ աջակցությունը:

Նախամեկուսացված խողովակի սլայդ հենարանը նախագծված բաղադրիչ է, որն ապահովում է մեկուսացված խողովակաշարը՝ միաժամանակ թույլ տալով վերահսկվող շարժում իր առանցքի երկայնքով: Այն միավորում է կառուցվածքային հենարանը, կրող մեկուսիչ բլոկը և սահող միջերեսը համակարգված հավաքույթի մեջ:

Արդյունաբերական խողովակաշարերը ծավալային փոփոխություններ են կրում, երբ աշխատանքային ջերմաստիճանը բարձրանում և նվազում է: Գործարկման ընթացքում գոլորշու գծերն ընդարձակվում են, սառեցված ջրի խողովակները տարբեր ջերմային պայմաններ են զգում իրենց շրջակայքից, և կրիոգեն խողովակաշարերը շահագործման ընթացքում զգալիորեն կծկվում են: Եթե ​​աջակցության համակարգը կանխում է պահանջվող շարժումը, կարող են ավելորդ ուժեր առաջանալ խողովակների միացումների, սարքավորումների վարդակների, խարիսխների և այլ կառուցվածքային կետերում:

Սովորական հենարանները կարող են ստեղծել մեկ այլ խնդիր. մեկուսացումը հաճախ ընդհատվում է աջակցության վայրում: Տեղամասի աշխատողներին կարող է անհրաժեշտ լինել կտրել մետաղյա կոշիկի շուրջ մեկուսացումը և դրանից հետո վերակառուցել պաշտպանիչ ծրարը: Վատ դասավորվածությունը, սեղմված մեկուսացումը կամ թերի կնքումը կարող են նվազեցնել ջերմային արդյունավետությունը:

Նախամեկուսացված լոգարիթմական հենարանը լուծում է այս մարտահրավերները՝ համատեղելով ջերմամեկուսացումը և վերահսկվող շարժումը մեկ գործարանում հավաքված միավորում: Նախագիծը պետք է համապատասխանի խողովակաշարի ծանրաբեռնվածությանը, ջերմաստիճանին, մեկուսացման առանձնահատկություններին և ակնկալվող տեղաշարժին:

2. Ինչպե՞ս է աշխատում լոգարիթմական և մեկուսիչ համակարգը:

Հավաքումը նախատեսված է խողովակի բեռը կրող կառուցվածքին փոխանցելու համար՝ միաժամանակ սահող մեխանիզմը առանձնացնելով առաջնային մեկուսացման գործառույթից: Յուրաքանչյուր բաղադրիչ ունի որոշակի ինժեներական նպատակ:

Կրող մեկուսիչ բլոկ

Կոշտ մեկուսիչ բլոկը ապահովում է խողովակի բեռը, միաժամանակ սահմանափակելով ջերմության փոխանցումը խողովակի և պողպատե կառուցվածքի միջև: Դրա նյութը, հաստությունը, սեղմման ուժը և երկրաչափությունը պետք է համապատասխանեն դիզայնի ջերմաստիճանին և բեռնման պայմաններին: Բլոկը պետք է ստուգվի գործառնական, տեղադրման և կիրառելի փորձարկման բեռներից:

Ցածր շփման լոգարիթմական ինտերֆեյս

Տիպիկ կոնֆիգուրացիան օգտագործում է փայլեցված չժանգոտվող պողպատից լոգարիթմական մակերես՝ զուգակցված PTFE կամ գրաֆիտով ներծծված լոգարիթմական բարձիկի հետ: Ճշգրիտ դասավորությունը կախված է դիզայնից: Միջերեսը թույլ է տալիս առանցքային շարժում՝ միաժամանակ օգնելով վերահսկել շփումը և առաջացած ուժերը, որոնք փոխանցվում են աջակցության կառուցվածքին:

Պահանջվող սահող ճանապարհը պետք է որոշվի խողովակաշարի լարվածության վերլուծությունից: Դիզայներները պետք է հաշվի առնեն կանխատեսված տեղաշարժը, շարժման ուղղությունը, շփման գործակիցը, աջակցության ռեակցիաները և ծրագրի պայմանների համար համապատասխան նպաստը:

Ինտեգրված գոլորշիների արգելք

Սառը և կրիոգեն ծառայությունների համար խոնավության վերահսկումը հատկապես կարևոր է: Ինտեգրված կնքման եզրը կարող է ապահովել միացման որոշակի կետ հարակից մեկուսիչ բաճկոնի և գոլորշիների արգելքի համար: Դաշտի ճիշտ կնքումը օգնում է սահմանափակել խոնավության ներթափանցումը, որն այլ կերպ կարող է վատթարացնել մեկուսացման արդյունավետությունը և մեծացնել կոռոզիայի ռիսկերը:

Լոգարիթմական միջերեսին անհրաժեշտ է նաև համապատասխան պաշտպանություն շինարարական աղբից, ջրից և այլ աղտոտիչներից: Վերջնական պարիսպը և կնքման մանրամասները պետք է հաստատվեն արտադրողի կողմից հաստատված գծագրերի հետ:

3. Որո՞նք են ինժեներական հիմնական առավելությունները:

Մեկուսացման և սահող գործառույթների ինտեգրումը կարող է բարելավել տեղադրման հետևողականությունը և նվազեցնել ընդհանուր խնդիրները խողովակների աջակցման վայրերում:

• Վերահսկվող ջերմային շարժում.Լոգարիթմական ինտերֆեյսը տեղավորում է որոշակի առանցքային տեղաշարժ՝ չպահանջելով, որ ամբողջ աջակցող սարքը շարժվի:
• Նվազեցված ջերմային կամուրջ.Մեկուսիչ բլոկը բաժանում է խողովակի կողային աջակցության բաղադրիչները կրող պողպատից՝ օգնելով սահմանափակել անցանկալի ջերմության փոխանցումը:
• Բարելավված մեկուսացման շարունակականություն.Գործարանի ինտեգրումը նվազեցնում է մեկուսացման փոփոխության քանակությունը, որն անհրաժեշտ է աջակցության վայրում:
• Ավելի լավ խոնավության պաշտպանություն.Պատշաճ ձևավորված և տեղադրված գոլորշիների արգելքը թույլ է տալիս կանխել խոնավության մուտքը սառը սպասարկման մեկուսացման մեջ:
• Ավելի հետևողական տեղադրում.Գործարանում հավաքված բաղադրիչները նվազեցնում են կախվածությունը իմպրովիզացված տեղամասի արտադրությունից և հավասարեցումից:
• Ստուգման ավելի հստակ պահանջներ.Սահմանված նյութերը, չափերը, ճանապարհորդության սահմանները և փաստաթղթերը հեշտացնում են ինժեներական վերանայման և տեղադրման ստուգումների կազմակերպումը:

Այս առավելությունները կախված են ճիշտ ինժեներական և տեղադրումից: Սահող հենարանը չի կարող փոխհատուցել խողովակի լարվածության սխալ մոդելը, անբավարար մեկուսացման ուժը, անբավարար ճանապարհորդությունը կամ վատ կնքված գոլորշիների արգելքը:

4. Ո՞ր նյութերն են հարմար տարբեր ջերմաստիճանների համար:

Նյութերի ընտրությունը ամենակարևոր քայլերից մեկն է նախապես մեկուսացված խողովակի սլայդ հենարանը նշելու համար: Մեկուսացումը պետք է դիմակայել սպասարկման ջերմաստիճանին և սեղմման բեռին՝ պահպանելով ընդունելի ջերմային արդյունավետությունը: Լոգարիթմական նյութերը պետք է նաև համապատասխանեն սպասվող բեռին, շարժմանը, շրջակա միջավայրին և սպասարկման պահանջներին:

Ինչպես նկարագրված է Tianshun Pre-Insulated Pipe Slide Support արտադրանքի էջում, նյութերի ընտրանքները կարող են ծածկել սպասարկման պայմանները, որոնք տատանվում են մոտավորապես -196°C-ից մինչև +650°C՝ կախված ընտրված մեկուսացումից և կոնկրետ դիզայնից: Այս վերջնական կետերը չպետք է մեկնաբանվեն որպես յուրաքանչյուր կազմաձևման համընդհանուր վարկանիշ:

Ինժեներները պետք է հաստատեն թույլատրելի աշխատանքային ջերմաստիճանը, սեղմման ուժը նախագծման ջերմաստիճանում, մեկուսացման հաստությունը, սահող նյութի սահմանները և բոլոր բաղադրիչների համատեղելիությունը՝ նախքան վերջնական սպեցիֆիկացիա հաստատելը:

5. Ինչպե՞ս եք ընտրում ճիշտ խողովակի սլայդ աջակցությունը:

Խողովակի անվանական տրամագծի վրա հիմնված հենարան ընտրելը կարող է հանգեցնել ծախսատար դիզայնի վերանայումների: Հուսալի ճշգրտումը հաշվի է առնում մեխանիկական, ջերմային և տեղադրման պահանջները միասին:

Քայլ 1. Սահմանեք շահագործման պայմանները

Բացահայտեք նորմալ աշխատանքային ջերմաստիճանը, նախագծման նվազագույն և առավելագույն ջերմաստիճանները, ճնշման պայմանները և գործարկման կամ անջատման համապատասխան սցենարները: Այս գործոնները ազդում են մեկուսացման ընտրության և խողովակաշարի ակնկալվող շարժման վրա:

Քայլ 2. Սահմանեք մեխանիկական բեռը

Տրամադրեք գործող խողովակի քաշը, հեղուկի քաշը, մեկուսացման և ծածկույթի քաշը, կիրառելի դինամիկ բեռները և համապատասխան հիդրոփորձարկման բեռները: Մեկուսիչ բլոկը պետք է ստուգվի կարգավորող բեռնվածքի դեպքում, այլ ոչ միայն սովորական աշխատանքային քաշի:

Քայլ 3. Հաշվարկել պահանջվող սահող ճանապարհը

Օգտագործեք հաստատված խողովակաշարի լարվածության վերլուծությունը, որպեսզի հաստատեք սպասվող շարժումը հենակետում: Հաստատեք ճամփորդության ուղղությունը, դիզայնի տեղաշարժը, սահող միջերեսի չափերը և պահանջվող բացթողումը:

Քայլ 4. Համապատասխանեցրեք մեկուսացման կոնֆիգուրացիան

Նշեք խողովակի արտաքին տրամագիծը, մեկուսիչ նյութը, մեկուսացման հաստությունը և գոլորշիների արգելքի պահանջները: Աջակցման երկրաչափությունը պետք է համապատասխանի հարակից մեկուսացման համակարգին և խուսափի բացերի կամ խոցելի կնքման անցումների ստեղծումից:

Քայլ 5. Հաստատեք կառուցվածքային դասավորությունը

Որոշեք, թե արդյոք հենարանը պահանջում է ստանդարտ լոգարիթմական կոնֆիգուրացիա, կողային ուղեցույցի թիթեղներ կամ նախագծին հատուկ այլ սահմանափակումներ: Ուղղորդվող հենարանները կարող են թույլ տալ առանցքային շարժում՝ միաժամանակ սահմանափակելով կողային տեղաշարժը, սակայն զսպման վայրերը պետք է համաձայնեցվեն խողովակաշարի լարվածության ընդհանուր նախագծման հետ:

Աջակցման կոնֆիգուրացիաների ավելի լայն ակնարկի համար վերանայեք Tianshun-ի արդյունաբերական խողովակների աջակցության շրջանակը և համակարգեք ընտրված աջակցությունը ծրագրի ամբողջական աջակցության ժամանակացույցի հետ:

6. Որտեղ են օգտագործվում նախապես մեկուսացված խողովակների սլայդների հենարանները:

Այս հենարանները հատկապես օգտակար են, երբ խողովակաշարը և՛ ջերմային պաշտպանության, և՛ վերահսկվող շարժման կարիք ունի: Ընդհանուր դիմումները ներառում են.

• Էլեկտրաէներգիայի արտադրություն.Գոլորշի և կոնդենսատային համակարգեր, որոնք ենթարկվում են ջերմաստիճանի կրկնվող փոփոխությունների:
• Շրջանի հովացում.Սառեցված ջրի ցանցեր, որտեղ ջերմային կամուրջը և խտացումը պետք է վերահսկվեն:
• LNG և կրիոգեն սարքավորումներ.Ցածր ջերմաստիճանի խողովակաշարերի համակարգեր, որոնք պահանջում են համապատասխան մեկուսացում և շարժման թույլտվություններ:
• Քիմիական մշակում.Գործընթացային գծեր, որոնք տեղափոխում են տաք կամ սառը հեղուկներ սահմանված աշխատանքային պայմաններում:
• Արդյունաբերական խողովակների դարակաշարեր.Երկար հորիզոնական երթուղիներ, որտեղ ջերմային ընդլայնումը պետք է տեղավորվի նշանակված հենակետերում:

Դիտարկենք սառեցված ջրի խողովակաշարը, որը տեղադրված է խոնավ արդյունաբերական շենքում: Եթե ​​սովորական պողպատե հենարանը ընդհատում է մեկուսացումը, հենարանի շուրջ կարող է առաջանալ խտացում, որը կարող է նպաստել կոռոզիային և մեկուսացման վատթարացմանը: Պատշաճ կերպով ընտրված նախամեկուսացված լոգարիթմական հենարանը կարող է նվազեցնել այս ջերմային կամուրջը՝ միաժամանակ թույլ տալով, որ խողովակը շարժվի այնպես, ինչպես նախատեսված է:

Փաստացի արդյունքը կախված է մեկուսացման առանձնահատկություններից, օժանդակ բեռներից, շրջակա միջավայրի պայմաններից, տեղադրման որակից և ամբողջական գոլորշիների արգելքի համակարգի շարունակականությունից:

7. Ի՞նչ պետք է գնորդները ստուգեն պատվիրելուց առաջ:

Ծրագրի գնումների թիմերի համար ամբողջական տեխնիկական հարցումն օգնում է արտադրողներին ավելի ճշգրիտ գնանշումներ պատրաստել և նվազեցնել տեխնիկական բացերի ռիսկը:

Նախքան առաջարկ խնդրելը, պատրաստեք հետևյալ տեղեկատվությունը.

• Խողովակների արտաքին տրամագիծը, անվանական չափը և խողովակի նյութը:
• Աշխատանքային ջերմաստիճան, նախագծման նվազագույն ջերմաստիճան և առավելագույն նախագծային ջերմաստիճան:
• Մեկուսիչ նյութ, հաստություն և պահանջվող ջերմային կատարում:
• Գործող, պատահական և հիդրոփորձարկման բեռներ, որտեղ կիրառելի է:
• Պահանջվող առանցքային ճանապարհորդություն և կողային ուղղորդման պահանջներ:
• Հիմնական ափսեի չափերը, մոնտաժման մանրամասները և տեղադրման հասանելի բացթողումը:
• Կոռոզիայից պաշտպանություն, շրջակա միջավայրի պայմաններ և նախագծին հատուկ նյութերի պահանջներ:
• Պահանջվող ստուգման շրջանակը, նյութական վկայականները, ծավալային հաշվետվությունները և փորձարկման փաստաթղթերը:

Խնդրեք արտադրողին հաստատել նախագծման ենթադրությունները, թույլատրելի բեռները, մեկուսացման հատկությունները, սահող ճանապարհորդությունը և միջերեսի մանրամասները: Անհրաժեշտության դեպքում կազմակերպեք երրորդ կողմի ստուգում կամ ականատեսների փորձարկում՝ որպես առանձին սահմանված ծրագրի ծառայություն:

Գործարանային ստուգումը և փաստաթղթերը կարող են բարելավել հետագծելիությունը, սակայն գնորդները պետք է տարբերակեն ներքին որակի ստուգումները և անկախ հավատարմագրված երրորդ կողմի կողմից իրականացվող փորձարկումները: Ստուգման շրջանակը պետք է համաձայնեցվի մինչև արտադրությունը սկսելը:

8. Հաճախակի տրվող հարցեր

Q1: Ո՞րն է հիմնական տարբերությունը ստանդարտ խողովակի կոշիկի և նախապես մեկուսացված խողովակի սլայդ հենարանի միջև:

Ստանդարտ խողովակի կոշիկը հիմնականում աջակցում է խողովակաշարին և կարող է պահանջել մեկուսացման կտրում և վերակառուցում դրա շուրջը: Նախամեկուսացված խողովակի սլայդային հենարանը միավորում է կրող մեկուսիչ բլոկը և սահող միջերեսը, ինչը օգնում է պահպանել ջերմամեկուսացումը, միաժամանակ հարմարեցնելով նշված շարժումը:

Q2. Ջերմաստիճանի ինչպիսի՞ միջակայք կարող է կարգավորել նախապես մեկուսացված խողովակի սլայդի հենարանը:

Գործողության շրջանակը կախված է մեկուսիչ նյութից և հավաքման ամբողջական դիզայնից: Tianshun-ը թվարկում է տարբերակները տատանվում են մոտավորապես -196°C-ից համապատասխան կրիոգեն կոնֆիգուրացիաների համար մինչև +650°C համապատասխան բարձր ջերմաստիճանի մեկուսացման համար: Փաստացի թույլատրելի միջակայքը պետք է հաստատվի ընտրված նյութերի, բեռների և շահագործման պայմանների համար:

Q3. Ինչպե՞ս է որոշվում պահանջվող սահող ճանապարհորդությունը:

Պահանջվող ճամփորդությունը սահմանվում է խողովակաշարի լարվածության վերլուծության միջոցով՝ հաշվի առնելով ջերմային ընդարձակումը կամ կծկումը, աջակցության տեղը, շարժման ուղղությունը և համապատասխան գործառնական սցենարները: Լոգարիթմական մակերեսը պետք է ապահովի բավարար ճանապարհորդություն՝ չհասնելով իր մեխանիկական սահմաններին:

Q4. Կարո՞ղ է նախապես մեկուսացված խողովակի սլայդ հենարանը սահմանափակել կողային շարժումը:

Այո՛։ Ուղեկցող թիթեղները կարող են ներառվել համապատասխան կոնֆիգուրացիաների մեջ, որպեսզի թույլատրեն առանցքային շարժումը՝ միաժամանակ զսպելով կողային տեղաշարժը: Ուղեցույցի դասավորությունը և բացթողումները պետք է համաձայնեցվեն խողովակաշարի լարվածության վերլուծության և ծրագրի օժանդակ նախագծման հետ:

Q5. Ի՞նչ փաստաթղթեր պետք է ուղեկցեն աջակցությանը:

Կախված մատակարարման համաձայնեցված շրջանակից, փաստաթղթերը կարող են ներառել պողպատի նյութերի վկայագրեր, մեկուսիչ նյութերի տվյալների թերթիկներ, սահող շփման փորձարկման տեղեկություններ, չափերի ստուգման հաշվետվություններ և համապատասխան գործարանային ստուգումների գրառումներ: Հաստատեք պահանջվող ստանդարտները, հետագծելիությունը և երրորդ կողմի փորձարկման պահանջները գնման բնութագրում:

9. Ինչպե՞ս կարող է Tianshun-ն աջակցել ձեր նախագծին:

Հուսալի նախամեկուսացված խողովակի սլայդ հենարանը պետք է հավասարակշռի կառուցվածքային բեռնվածությունը, ջերմամեկուսացումը, սահող կատարումը և խոնավությունից պաշտպանությունը: Այս պահանջները որպես մեկ համակարգված նախագծում դիտարկելը օգնում է նվազեցնել տեղադրման անորոշությունը և աջակցել խողովակաշարի երկարաժամկետ հուսալիությանը:

Տյանշուն-ը 2012 թվականից արտադրում է խողովակաշարերի աջակցության արտադրանք իր Յանչժոուի հաստատությունում և լուծումներ է մատակարարում արդյունաբերական խողովակաշարերի կիրառման համար, ներառյալ գոլորշին, սառեցված ջուրը և կրիոգեն ծառայությունները: Վերանայելով խողովակների չափերը, մեկուսացման պահանջները, նախագծային բեռները և շարժման տվյալները՝ ինժեներական թիմը կարող է օգնել բացահայտելու համապատասխան աջակցության կոնֆիգուրացիան և պարզաբանել ձեր նախագծի համար անհրաժեշտ փաստաթղթերը:

Եթե ​​դուք ստանում եք հարմարեցվածՆախապես մեկուսացված խողովակի սլայդ աջակցություննոր տեղադրման կամ գոյություն ունեցող խողովակաշարի արդիականացման համար, նախքան գնանշում խնդրելը, պատրաստեք ձեր խողովակների աջակցության ժամանակացույցը, մեկուսացման առանձնահատկությունները և լարվածության վերլուծության տվյալները: Այցելեք Tianshun արտադրանքի էջը, որպեսզի վերանայեք առկա դիզայնի մոտեցումը ևկապվեք մեզ հետքննարկելու ձեր տեխնիկական պահանջները, նյութական տարբերակները, ստուգման շրջանակը և ծրագրի առաքման կարիքները:
