Ինչպես կարող է մետաղական փչակների ընդլայնման հանգույցը բարելավել խողովակաշարի անվտանգությունը, ճկունությունը և ծառայության ժամկետը

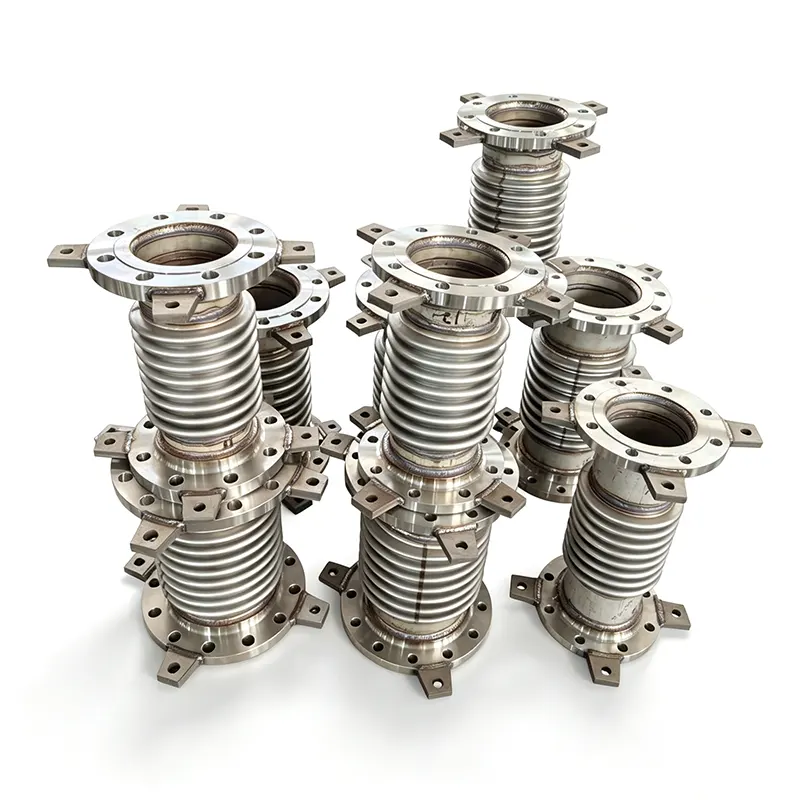

Տյանշուն, արդյունաբերական խողովակաշարերի բաղադրամասերի արտադրող, մատակարարումMetal Bellows Expansion Jointլուծումներ, որոնք նախատեսված են ջերմային ընդլայնումը հարմարեցնելու, խողովակաշարի շարժումը կլանելու և արդյունաբերական պահանջկոտ պայմաններում հուսալի շահագործմանը աջակցելու համար: Ընտրելով համապատասխան փչակի նյութը, շարժման կոնֆիգուրացիան և ճնշման վարկանիշը, ինժեներները կարող են նվազեցնել խողովակաշարի ավելորդ սթրեսը, պաշտպանել միացված սարքավորումները և բարելավել արդյունաբերական խողովակաշարերի համակարգերի երկարաժամկետ աշխատանքը:

Մետաղական փչակների ընդարձակման հանգույցը խողովակաշարի ճկուն բաղադրիչ է, որը փոխհատուցում է ջերմաստիճանի տատանումների, մեխանիկական տեղաշարժի և ընտրված աշխատանքային բեռների հետևանքով առաջացած ծավալային փոփոխությունները: Նրա ծալքավոր մետաղական փչակները կարող են տեղավորել առանցքային, կողային կամ անկյունային շարժումներ՝ կախված դիզայնից: Ընդհանուր կիրառությունները ներառում են էներգիայի արտադրությունը, նավթաքիմիական վերամշակումը, կենտրոնական ջեռուցումը, ջրի մաքրումը և արդյունաբերական արտադրությունը: Ճիշտ հոդ ընտրելը պահանջում է աշխատանքային ճնշման, ջերմաստիճանի, հեղուկի համատեղելիության, շարժման պահանջների, հոգնածության ժամկետի և տեղադրման պայմանների մանրակրկիտ գնահատում: Այս ուղեցույցը բացատրում է, թե ինչպես են աշխատում մետաղական փչակների ընդարձակման միացումները, համեմատում է ընդհանուր կոնֆիգուրացիաները, ուրվագծում է նյութերի ընտրության նկատառումները և ընդգծում որակի ստուգումները, որոնք արդյունաբերական գնորդները պետք է քննարկեն որակավորված մատակարարի հետ, ինչպիսին է Tianshun-ը:

Բովանդակություն

1. Ինչ է մետաղական փչակների ընդարձակման հանգույցը:
2. Ինչպե՞ս է աշխատում մետաղական փչակների ընդլայնման հանգույցը:
3. Որո՞նք են հիմնական առավելությունները:
4. Մետաղական փչակների ընդլայնման հոդերի ի՞նչ տեսակներ կան:
5. Ինչպե՞ս են նյութերը և բնութագրերը ազդում կատարման վրա:
6. Որտեղ են օգտագործվում մետաղական փչակների ընդարձակման հոդերը:
7. Ինչպե՞ս եք ընտրել ճիշտ ընդարձակման հանգույցը:
8. Ի՞նչ նշանակություն ունեն տեղադրման և սպասարկման պրակտիկաները:
9. Հաճախակի տրվող հարցեր
10. Եզրակացություն

1. Ի՞նչ է մետաղական փչակների ընդարձակման հանգույցը:

Մետաղական փչակների ընդարձակման հանգույցը ճկուն միակցիչ է, որը տեղադրված է խողովակաշարի համակարգում՝ տեղավորելու շարժումը՝ պահպանելով ճնշման պահանջվող սահմանը: Դրա հիմնական բաղադրիչը բարակ պատերով մետաղական փչակ է, որը ձևավորվել է մի շարք ալիքներով: Այս ալիքները թույլ են տալիս վերահսկվող դեֆորմացիա՝ չպահանջելով, որ ամբողջ խողովակն ազատ շարժվի:

Ի տարբերություն կոշտ խողովակի միացման, որը ջերմային տեղաշարժը փոխանցում է շրջակա բաղադրամասերի մեջ, պատշաճ մշակված ընդարձակման հանգույցը ապահովում է շարժման համար նախատեսված տեղ: Սա օգնում է կառավարել խողովակների խարիսխներին, հենարաններին, պոմպերին, փականներին և ջերմափոխանակիչներին փոխանցվող բեռները:

Տիպիկ ժողովը կարող է ներառել.

• Մետաղական փչակ.Ճկուն տարր, որը կլանում է նշված շարժումները:
• Վերջնական կապեր.Կցաշուրթեր կամ եռակցված ծայրեր, որոնք միացնում են հանգույցը խողովակաշարային համակարգին:
• Ներքին երեսպատում.Ընտրովի բաղադրիչ, որն օգնում է ուղղորդել հոսքը և պաշտպանել փչակը էրոզիայից կամ հոսքի հետևանքով առաջացած թրթռումներից:
• Արտաքին ծածկույթ.Պաշտպանիչ բաղադրիչ, որն օգնում է պաշտպանել փչակը արտաքին վնասներից:
• Կապող ձողեր, ծխնիներ կամ գիմբալային սարքավորում.Բաղադրիչներ, որոնք օգտագործվում են հատուկ նախագծման մեջ՝ շարժումը վերահսկելու կամ ճնշումը կառավարելու համար:

Համապատասխան շինարարությունը կախված է խողովակաշարի դասավորությունից, աշխատանքային միջավայրից և ինժեներական հաշվարկներից: Ապրանքի մասին տեղեկությունների համար այցելեք Tianshun Metal Bellows Expansion Joint արտադրանքի էջը:

2. Ինչպե՞ս է աշխատում մետաղական փչակների ընդլայնման հանգույցը:

Արդյունաբերական խողովակաշարերն ընդարձակվում են, երբ դրանց ջերմաստիճանը բարձրանում է և կծկվում, երբ սառչում են: Սարքավորումների թրթռումը, տեղադրման հանդուրժողականությունը և կառուցվածքային տեղաշարժը կարող են լրացուցիչ շարժումներ առաջացնել: Եթե ​​այս փոփոխությունները պատշաճ կերպով չեն տեղավորվում, դրանք կարող են մեծացնել ճնշումը խողովակաշարերի և միացված սարքավորումների վրա:

Ծալքավոր փչակը առաձգականորեն դեֆորմացվում է իր նախագծված շարժման սահմաններում՝ կլանելով տեղաշարժի որոշակի մասը: Կախված հոդերի կոնֆիգուրացիայից, շարժումը կարող է առաջանալ մեկ ուղղությամբ կամ ուղղությունների համակցությամբ:

• Առանցքային շարժում.Խողովակի կենտրոնական գծի երկայնքով սեղմում կամ երկարացում:
• Կողմնակի շարժում.Խողովակի կենտրոնական գծին ուղղահայաց տեղաշարժ:
• Անկյունային շարժում.Պտտումը միացված խողովակների հատվածների միջև:

Ճնշման մղումը ևս մեկ կարևոր նկատառում է: Ներքին ճնշումը, որը գործում է փչակի արդյունավետ տարածքի վրա, կարող է առաջացնել ուժ, որը պետք է զսպվի կամ հավասարակշռվի համակարգի նախագծով: Կախված կիրառությունից, կարող են պահանջվել խարիսխներ, ուղեցույցներ, կապող ձողեր և ճնշման հավասարակշռված կոնֆիգուրացիաներ:

Հետևաբար, մետաղական փչակների ընդարձակման հանգույցը պետք է ընտրվի որպես խողովակաշարի ճկունության և լարվածության ընդհանուր վերլուծության մաս, այլ ոչ թե դիտարկվի որպես առանձին լրասարք:

3. Որո՞նք են հիմնական առավելությունները:

Ջերմային շարժման փոխհատուցում

Մետաղական փչակների ընդարձակման հոդերը ապահովում են հաշվարկված ջերմային տեղաշարժը տաք և սառը խողովակաշարերի համակարգերում: Սա կարող է օգնել նվազեցնել ավելորդ բեռները, որոնք առաջանում են զսպված ընդարձակման և կծկման հետևանքով, պայմանով, որ հանգույցը ճիշտ չափերով և տեղադրմամբ է:

Պաշտպանություն միացված սարքավորումների համար

Խողովակաշարերի չվերահսկվող բեռները կարող են ազդել պոմպի վարդակների, փականների միացման, տուրբինի միջերեսների և ջերմափոխանակիչի միացումների վրա: Պատշաճ նախագծված ընդարձակման հանգույցը կարող է օգնել կառավարել այդ բեռները՝ թույլ տալով նշված շարժումը խողովակաշարի դասավորության ներսում:

Պահանջվող պայմաններին հարմարվողականություն

Չժանգոտվող պողպատից և ընտրված բարձր խառնուրդով փչող նյութերը կարող են սահմանվել ճնշման, ջերմաստիճանի և գործընթացի միջավայրի տարբեր համակցությունների համար: Նյութի համապատասխան դասակարգումը պետք է հաստատվի իրական քիմիական ազդեցության և շահագործման պայմանների համեմատ:

Ճկուն համակարգի դիզայն

Առանցքային, ունիվերսալ, կախովի, գիմբալային և ճնշման հավասարակշռված ձևավորումները ապահովում են շարժումը հարմարեցնելու տարբեր եղանակներ: Սա թույլ է տալիս ինժեներներին համապատասխանեցնել համատեղ կոնֆիգուրացիան խողովակաշարի դասավորության հետ, այլ ոչ թե հենվել յուրաքանչյուր կիրառման համար մեկ դիզայնի վրա:

Այս առավելությունները կախված են ճիշտ ինժեներական տեխնիկայից, նյութերի համատեղելիությունից, համապատասխան հենարաններից և արտադրողի տեղադրման պահանջներին համապատասխանելուց: Ընդարձակման հանգույցը չի կարող փոխհատուցել խողովակի անբավարար աջակցության կամ սխալ նախագծված խարիսխի համակարգը:

4. Մետաղական փչակների ընդլայնման հոդերի ի՞նչ տեսակներ կան:

Տարբեր ընդարձակման հոդերի կոնֆիգուրացիաները սպասարկում են շարժման և ճնշում-մղման տարբեր պահանջներ: Այս տարբերությունները հասկանալն օգնում է գնորդներին նշել համապատասխան ապրանքը:

Յուրաքանչյուր կոնֆիգուրացիայի շարժման հզորությունը կախված է դրա երկրաչափությունից, փչակի կառուցվածքից, ճնշումից, ջերմաստիճանից և հոգնածության պահանջներից: Ինժեներները պետք է հաստատեն թույլատրելի համակցված շարժումները, այլ ոչ թե առանց ստուգման ավելացնելու առանձին շարժման գնահատականներ:

5. Ինչպե՞ս են նյութերն ու տեխնիկական բնութագրերը ազդում կատարման վրա:

Նյութերի ընտրությունը ազդում է կոռոզիայից դիմադրության, ջերմաստիճանի կարողության, ճկունության և հոգնածության կատարման վրա: Ճիշտ ճշգրտումը պետք է հաշվի առնի գործընթացի միջավայրը, ինչպես նաև շահագործման ընթացքում նկատվող մեխանիկական պայմանները:

• SS304 չժանգոտվող պողպատ.Ընդհանուր տարբերակ ընդհանուր արդյունաբերական միջավայրերի համար, որտեղ դրա կոռոզիոն դիմադրությունը և ջերմաստիճանի հնարավորությունները հարմար են:
• SS316L չժանգոտվող պողպատ.Հաճախ դիտարկվում է որոշակի քայքայիչ միջավայրերի նկատմամբ բարելավված դիմադրություն պահանջող ծրագրերի համար:
• SS321 չժանգոտվող պողպատ:Կայունացված չժանգոտվող պողպատի դասակարգ, որը կարող է հարմար լինել ընտրված բարձր ջերմաստիճանի կիրառությունների համար:
• Ինկոնել 625:Նիկելի վրա հիմնված համաձուլվածք, որը համարվում է պահանջկոտ ջերմաստիճանի և կոռոզիոն պայմանների համար:
• Hastelloy համաձուլվածքներ:Ընտրված դասարանները կարող են հարմար լինել որոշակի ագրեսիվ քիմիական միջավայրերի համար, որոնք ենթակա են համատեղելիության գնահատման:

Տյանշուն-ի հրապարակած արտադրանքի մասին տեղեկատվությունը թվարկում է հետևյալ բնորոշ տարբերակները. Սրանք տեղեկատու միջակայքեր են և չպետք է մեկնաբանվեն որպես յուրաքանչյուր դիզայնի միաժամանակյա գնահատականներ:

Փաստացի թույլատրելի ճնշումը, ջերմաստիճանը և շարժումը պետք է ստուգվեն ընտրված հոդերի համար: Այս պարամետրերը փոխկապակցված են, և մեկ կատեգորիայի առավել պահանջկոտ արժեքը ինքնաբերաբար չի կիրառվում, երբ այլ աշխատանքային պայմանները փոխվում են:

6. Որտեղ են օգտագործվում մետաղական փչակների ընդարձակման հոդերը:

Մետաղական փուչիկների ընդլայնման միացումները օգտագործվում են այն ոլորտներում, որտեղ խողովակների վերահսկվող շարժումը և հուսալի զսպումը կարևոր են:

• Էլեկտրաէներգիայի արտադրություն.Գոլորշի գծեր, կաթսայատան համակարգեր, տուրբինային միացումներ և կենտրոնական ջեռուցման ցանցեր:
• Նավթ և գազ.Զտարանի խողովակաշարեր, ածխաջրածինների փոխանցման գծեր և ընտրված բարձր ջերմաստիճանի գործընթացների համակարգեր:
• Նավթաքիմիական վերամշակում.Քիմիական գործընթացների գծեր, որոնք պահանջում են մանրակրկիտ ընտրված կոռոզիոն դիմացկուն նյութեր:
• Ջրի մաքրում.Պոմպակայաններ և ջրի փոխանցման խողովակաշարեր, որտեղ շարժումը կամ թրթռումը պահանջում է կառավարում:
• HVAC և շինարարական ծառայություններ.Ջեռուցման, հովացման և սառեցված ջրի համակարգեր՝ կապված ջերմաստիճանի հետ կապված խողովակների շարժման հետ:
• Պողպատե և մետալուրգիական գործարաններ.Ընտրված բարձր ջերմաստիճանի գործընթացի գծեր և արդյունաբերական արտանետումների հետ կապված խողովակաշարեր:

Յուրաքանչյուր կիրառման համար ինժեներները պետք է գնահատեն հեղուկի կազմը, նախագծման ճնշումը, աշխատանքային ջերմաստիճանը, գործարկման և անջատման ցիկլերը, թրթռումները և հնարավոր անցողիկ բեռները: Այս մանրամասները որոշում են, թե արդյոք հարմար է մետաղական փչակային հանգույցը և որ կոնֆիգուրացիան պետք է նշվի:

7. Ինչպե՞ս եք ընտրում ճիշտ ընդարձակման հանգույցը:

Հուսալի ընտրության գործընթացը սկսվում է ճշգրիտ գործառնական տվյալներից: Խողովակի անվանական տրամագծի հիման վրա հոդ ընտրելը կարող է հանգեցնել անբավարար շարժման հզորության կամ ոչ պիտանի ճնշման մակարդակի:

1. Սահմանեք աշխատանքային պայմանները.Գրանցեք նորմալ և առավելագույն ճնշումը, գործառնական և նախագծային ջերմաստիճանները, գործընթացի միջավայրը և հնարավոր անցողիկ պայմանները:
2. Հաշվարկել խողովակների շարժը.Որոշեք սպասվող առանցքային, կողային և անկյունային տեղաշարժը, ներառյալ համապատասխան համակցված շարժումները:
3. Գնահատեք ճնշումը.Վերանայեք խարիսխի բեռնվածությունը, ուղեցույցի տարածությունը, աջակցության դասավորությունները և արդյոք հարմար է զսպված կամ ճնշման հավասարակշռված դիզայնը:
4. Ընտրեք նյութը.Համապատասխանեցրեք փչակի համաձուլվածքները և միացնող նյութերը հեղուկի քիմիայի, ջերմաստիճանի և արտաքին միջավայրի հետ:
5. Սահմանել հոգնածության պահանջները.Գնահատեք գործառնական ցիկլերի քանակը և ծանրությունը և պահանջեք հաշվարկներ՝ հիմնվելով սպասարկման նախատեսված պայմանների վրա:
6. Հաստատեք ստանդարտները և փաստաթղթերը.Նշեք կիրառելի նախագծային ստանդարտները, ստուգման պահանջները, նյութերի վկայականները և փորձարկման գրառումները:
7. Վերանայեք տեղադրման սահմանափակումները.Ստուգեք առկա տարածքը, կապի չափերը, մատչելիությունը և սպասարկման պահանջները:

Տյանշուն-ը տրամադրում է ստանդարտ և հարմարեցված մետաղական փչակների ընդլայնման հոդերի տարբերակներ: Ոչ ստանդարտ համակարգերի համար խողովակաշարերի գծագրերի և գործառնական տվյալների փոխանակումն օգնում է ինժեներական թիմին գնահատել պահանջվող կոնֆիգուրացիան և բնութագրերը:

8. Ի՞նչ նշանակություն ունեն տեղադրման և սպասարկման պրակտիկան:

Նույնիսկ ճիշտ նախագծված ընդարձակման հանգույցը կարող է ժամանակից շուտ խափանվել, եթե այն սխալ տեղադրվի կամ շարժման ենթարկվի իր սահմանված սահմաններից դուրս: Հետևաբար, տեղադրումը և սպասարկումը պետք է հետևեն հաստատված գծագրերին և արտադրողի հրահանգներին:

Տեղադրման ստուգաթերթ

• Ստուգեք փչակը փորվածքների, դեֆորմացիայի, կոռոզիայի և փոխադրման վնասների համար:
• Ստուգեք հոսքի ուղղությունը, կողմնորոշումը, միացման չափերը և տեղադրման երկարությունը, որտեղ կիրառելի է:
• Հաստատեք, որ խողովակների խարիսխները, ուղեցույցները և հենարանները համապատասխանում են խողովակաշարի հաստատված նախագծին:
• Հեռացրեք բեռնափոխադրման արգելակները միայն արտադրողի կողմից նշված փուլում:
• Խուսափեք ոլորելուց, չնախատեսված նախապես լիցքավորելուց կամ խողովակների անհավասարեցված ծայրերը իրենց դիրքի մեջ դնելուց:
• Պաշտպանեք փչակները եռակցման ցողումից, հարվածներից և տեղադրման այլ վտանգներից:
• Լրացրեք նշված ճնշման կամ արտահոսքի փորձարկման ընթացակարգը՝ օգտագործելով հաստատված մեթոդ:

Ընթացիկ ստուգում

Սպասարկման ընթացքում ստուգեք տեսանելի դեֆորմացիայի, կոռոզիայի, արտահոսքի, անսովոր թրթռումների և պաշտպանիչ բաղադրիչների վնասման համար: Վերանայեք աշխատանքային պայմանների ցանկացած փոփոխություն, որը կարող է ազդել հոգնածության կյանքի կամ շարժունակության վրա: Ստուգումների միջակայքերը պետք է հիմնված լինեն ծառայության խստության, սարքավորումների կարևորության և սպասարկման կիրառելի ծրագրի վրա:

Բարձր ճնշման, բարձր ջերմաստիճանի կամ վտանգավոր մեդիա համակարգերի դեպքում ստուգումը և վերանորոգումը պետք է իրականացվեն որակավորված անձնակազմի կողմից՝ համապատասխան անվտանգության ընթացակարգերի համաձայն: Վնասված փչակը չպետք է վերադարձվի ծառայության առանց համապատասխան ինժեներական գնահատման:

9. Հաճախակի տրվող հարցեր

Q1: Ո՞րն է մետաղական փչակի ընդլայնման հանգույցի հիմնական նպատակը:

Դրա հիմնական նպատակը ջերմային ընդլայնման, կծկման կամ այլ տեղաշարժի հետևանքով առաջացած խողովակաշարերի որոշակի շարժումն է` միաժամանակ օգնելով կառավարել խողովակաշարի միջոցով փոխանցվող բեռները:

Q2: Ո՞րն է տարբերությունը առանցքային և ունիվերսալ ընդարձակման հոդերի միջև:

Առանցքային ընդարձակման հանգույցը հիմնականում ապահովում է սեղմումը և երկարացումը խողովակի կենտրոնական գծի երկայնքով: Ունիվերսալ ընդարձակման հանգույցը օգտագործում է երկու փչակ տարրեր, որոնք առանձնացված են կենտրոնական կծիկով, ավելի մեծ կողային շարժումներ ապահովելու համար՝ կախված դրա դիզայնից, լրացուցիչ անկյունային ունակությամբ:

Q3: Ո՞ր նյութն է լավագույնը մետաղական փչակի ընդարձակման միացման համար:

Յուրաքանչյուր կիրառման համար չկա լավագույն նյութ: SS304, SS316L, SS321, Inconel 625 և այլ համաձուլվածքներ կարող են համապատասխան լինել տարբեր պայմաններում: Ընտրությունը պետք է հիմնված լինի հեղուկի համատեղելիության, ջերմաստիճանի, ճնշման, հոգնածության պահանջների և արտադրողի ինժեներական գնահատման վրա:

Q4: Որքա՞ն ժամանակ կարող է տևել մետաղական փչակի ընդարձակման հանգույցը:

Ծառայության ժամկետը կախված է շարժման ցիկլերի քանակից և մեծությունից, ճնշումից, ջերմաստիճանից, կոռոզիայից, թրթռումից, տեղադրման որակից և սպասարկումից: Պահանջեք հոգնածության ժամկետի հաշվարկ նշված գործառնական ծրարի համար, այլ ոչ թե հենվելով համընդհանուր ծառայության ժամկետի գնահատման վրա:

Q5. Արդյո՞ք մետաղական փչակների ընդարձակման հանգույցը վերացնում է խողովակների հենարանների անհրաժեշտությունը:

Ոչ: Ընդարձակման հոդերը սովորաբար չեն փոխարինում խողովակների համապատասխան հենարանների, խարիսխների և ուղեցույցների անհրաժեշտությունը: Այս բաղադրիչները վերահսկում են խողովակի քաշը, հավասարեցումը և շարժումը, որպեսզի հոդը գործի իր նախագծային սահմաններում:

Q6. Կարո՞ղ է Tianshun-ը արտադրել հարմարեցված մետաղական փչակների ընդարձակման միացումներ:

Տյանշուն-ի արտադրանքի տեղեկատվությունը նկարագրում է ստանդարտ և հարմարեցված ձևավորումներ, ներառյալ ոչ ստանդարտ չափսերը և տարբեր նյութերի տարբերակները: Գնորդները պետք է ներկայացնեն գծագրեր, գործառնական պայմաններ, շարժման պահանջներ և կապի մանրամասներ՝ իրագործելիությունը հաստատելու և դիզայնի համար հատուկ գնանշում ստանալու համար:

10. Եզրակացություն

Մետաղական փչակների ընդլայնման հանգույցը կարևոր բաղադրիչ է արդյունաբերական խողովակաշարերի համակարգերում, որը պետք է հարմարեցնի ջերմային շարժումը, կառավարի տեղաշարժը և պաշտպանի միացված սարքավորումները ավելորդ մեխանիկական բեռներից: Հուսալի կատարումը կախված է փչակի ճիշտ նյութի ընտրությունից, շարժման կոնֆիգուրացիայից, ճնշման գնահատականից և հոգնածության ժամկետից՝ ապահովելով ճիշտ տեղադրումը և աջակցության դիզայնը: Tianshun-ն առաջարկում է ստանդարտ և հարմարեցված լուծումներ արդյունաբերական խողովակաշարերի մի շարք պահանջների համար՝ իր արտադրանքի տեղեկատվության մեջ նկարագրված նյութերի հետագծելիության և ստուգման տարբերակներով: Ձեր նախագծի համար հարմար կոնֆիգուրացիան բացահայտելու համար վերանայեք Tianshun Metal Bellows Expansion Joint-ի բնութագրերը ևկապվեք մեզ հետձեր գործառնական պարամետրերով, տեխնիկական գծագրերով և գնումների պահանջներով՝ քննարկելու նյութերի ընտրությունը, հարմարեցված դիզայնը և ձեր խողովակաշարի համակարգին հարմարեցված լուծումը:
