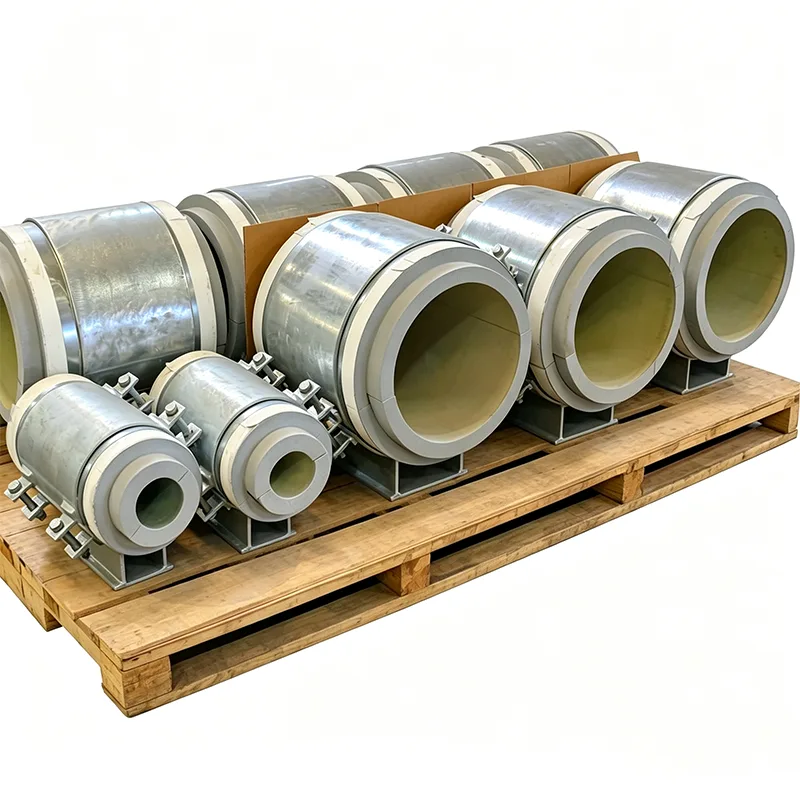

Նավթի և գազի համար նախամեկուսացված խողովակների հենարաններ

Նավթի և գազի խողովակաշարերը տեղափոխում են ավելին, քան պարզապես արտադրանք: Նրանք տեղափոխում են մոմ հակված հումքը, որը պետք է մնա իր հոսման կետից բարձր, թաց գազը, որը կարող է ցուրտ տեղում ստեղծել քայքայիչ հիդրատներ և բարձր ճնշման կոնդենսատ, որը պտտվում է ջերմաստիճանի արագ տատանումների միջով: Այս ծառայություններում չմեկուսացված խողովակի հենարանը ավելին է, քան էներգիայի արտահոսքը. դա գործընթացի անվտանգության վտանգ է և կոռոզիայից մեկնարկային կետ: Պատշաճ նախամեկուսացված հենարանը վերացնում է սառը կամուրջը, միավորում է գոլորշիից ամուր ծրարը և տեղ է հասնում որպես մեկ բեռի վրա փորձարկված հավաք: Դաշտային մեկուսացում չկա: Ոչ մի գուշակություն:

Yangzhou Tianshun-ը 2012 թվականից ի վեր մատակարարել է նախամեկուսացված հենարաններ նավթի և գազի նախագծերի համար: Մեր հավաքները ներկայումս գործում են անապատների արտադրության բազմաբնույթ սարքերի, օֆշորային հարթակների բարձրացման և նավթավերամշակման գոլորշու հետագծման գծերի վրա ավելի քան 45 երկրներում: Մենք կառուցում ենք դրանք հատուկ մարտահրավերներին դիմակայելու համար, որոնք առանձնացնում են նավթի և գազի խողովակաշարերը. թթու սպասարկման նյութեր, ռեակտիվ հրդեհից գոյատևում և մեկուսացում, որը չի քայքայվի, երբ ածխաջրածինները ներծծվում են դրանց մեջ:

Թթու և քայքայիչ միջավայրերի համար ընտրված նյութեր

Նավթի և գազի օբյեկտներում հենակետային պողպատը կարող է ենթարկվել H2S, քլորիդների և աղով հագեցած օդի, երբեմն երեքը միանգամից: Նյութերի ընտրության հարցում մենք ռիսկի չենք դիմում: Թթու սպասարկման կիրառման համար մենք ստանում ենք ածխածնային պողպատից թիթեղներ և հատվածներ, որոնք HIC-փորձարկված են (Ջրածնի առաջացրած ճեղքվածք) ըստ NACE TM0284-ի, և պատրաստի աջակցությունը կարող է մատակարարվել NACE MR0175 / ISO 15156-ին լիովին համապատասխան: Այնտեղ, որտեղ քլորիդները հիմնական մտահոգությունն են. աջակցության մարմինը և A4-80 պտուտակը, հեռացնելով գալվանական կոռոզիայի ռիսկը:

Մեկուսիչ բլոկն ինքնին փակ բջիջ է՝ ածխաջրածինների կլանմանը դիմակայելու համար: Հում, կոնդենսատ կամ մազութ տեղափոխող գծերի համար մենք խուսափում ենք բաց բջիջներով նյութերից, որոնք կարող են մաքրել նավթը և կորցնել ջերմային արդյունավետությունը: Բջջային ապակին և բարձր խտության PIR-ը մեր լռելյայն ընտրությունն է, որը փորձարկվել է քիմիական համատեղելիության համար ակնկալվող արտահոսքի ազդեցության հետ:

Պահպանելով ջերմությունը այնտեղ, որտեղ գործընթացն դրա կարիքն ունի

Նավթի և գազի համար նախամեկուսացված խողովակների հենարանները միշտ չէ, որ աշխատում են գոլորշու ջերմաստիճանում, բայց դրանք հաճախ ջեռուցվում կամ հետագծվում են՝ բովանդակությունը հոսելու համար: Հենարանը, որը թույլ է տալիս ջերմությանը մի կետից դուրս գալ, կարող է առաջացնել տեղայնացված սառեցում, որը հանգեցնում է մոմի նստվածքի, հիդրատի ձևավորման կամ մածուցիկության բարձրացման: Մեր նախամեկուսացված հենարանները օգտագործում են կրող մեկուսիչ բլոկ, որն ընտրված է հատուկ նախագծային ջերմաստիճանի համար.

Զրոյից մինչև 85°C. բարձր խտության PIR սառը արկղերի գազի մշակման, LPG պահեստավորման և սառեցված ջրի համար գազի ջրազրկման միավորների համար:

Մինչև 140°C՝ PIR բարձր ջերմաստիճանի գնահատականով՝ հետագծված չմշակված գծերի և տաք յուղի համակարգերի համար:

Մինչև 400°C. կալցիումի սիլիկատ՝ գոլորշու հետագծվող բիտումային գծերի, ջերմային յուղի տաքացուցիչների և նավթավերամշակման գործընթացի խողովակաշարերի համար:

Բլոկի հաստությունը ճշգրտորեն համապատասխանում է խողովակի մեկուսացման սպեցիֆիկացիաներին, և սեղմման ուժը ստուգվում է հիդրոփորձարկման ամբողջական բեռի համեմատ, քանի որ բլոկը, որը փշրվում է շահագործման ընթացքում, ոչինչ չի մեկուսացնի:

Հրդեհային պաշտպանություն, որը ժամանակ է գնում

Օֆշորային պլատֆորմի վրա կամ գազի կայանում, հենարանային սարքը, որը փլուզվում է հրդեհի ժամանակ, հեռացնում է խողովակի զսպումը, ինչը կարող է հանգեցնել խզման և էսկալացիայի: Մենք կարող ենք պասիվ հակահրդեհային պաշտպանությունը ինտեգրել անմիջապես նախամեկուսացված հենարանի մեջ. ուռուցիկ կամ էնդոթերմ գորգը կպած է երեսպատման տակ գտնվող պողպատե հիմքին և կողային պատերին, և ժողովը կարող է հավաստագրվել, որպեսզի պահպանի կրող ամբողջականությունը որոշակի ժամանակահատվածում ռեակտիվ կրակի ներքո (ISO 22899) (ISO 22899) (ISO 22899) կամ cellulososuric: Սա աջակցությունը դարձնում է անվտանգության համակարգի մի մաս, ոչ միայն էներգախնայող բաղադրիչ:

Գործարանային ինտեգրված գոլորշիների արգելքը վերացնում է կայքի CUI ռիսկերը

Մեկուսացման տակ գտնվող կոռոզիան շատ նավթային և գազային կայանների ամենաթանկարժեք ստուգման և վերանորոգման առարկան է: Այն գրեթե միշտ սկսվում է հենակետային ներթափանցումից, որտեղ գոլորշիների արգելքը ձեռքով կտրված է և փակվում է ժապավենով, որը մի քանի ամառ հետո կորցնում է կպչունությունը: Մեր հենարանները գալիս են շարունակական մետաղական կնքման օձիքով, որը գործարանային կերպով եռակցված է աջակցության մարմնին: Կայքի անձնակազմը խողովակի մեկուսիչ բաճկոնն անցկացնում է ուղիղ այս օձիքի վրա և կնքում այն ​​սահմանված սոսինձով կամ սեղմող ժապավենով: Արդյունքը գոլորշիից ամուր անցում է, որը կարելի է տեսողականորեն ստուգել դրսից, և որը չի բացվի երկու տարի անց:

Փաստաթղթեր պատրաստ են ցանկացած աուդիտորի համար

Նավթի և գազի յուրաքանչյուր նախամեկուսացված խողովակի հենարաններ, որոնք մենք մատակարարում ենք նավթի և գազի նախագծին, ներառում է.

EN 10204 տիպ 3.1 նյութի վկայագրեր HIC թեստի արդյունքներով, որտեղ նշված է թթու սպասարկումը:

Մեկուսիչ բլոկի տվյալների թերթիկներ՝ սեղմման ուժով, ջերմային հաղորդունակությամբ և հրդեհային վարկանիշով:

NDT-ն հաղորդում է ցանկացած եռակցման, ներառյալ PT/MT և ռադիոգրաֆիա, եթե պահանջվի:

Վերջնական չափերի ստուգման և բեռի փորձարկման վկայագրեր:

ԵԽ մակնշումը և կատարողականի հռչակագիրը ԵՄ 305/2011-ի համաձայն, որտեղ կիրառելի է:

Նավթի և գազի բնորոշ կիրառություններ

Հորատանցքերի արտադրության կոլեկտորներ և հավաքման գծեր (ցամաքային և ծովային)

Գազի ջրազրկման և թթվային գազի հեռացման միավորներ

LPG և NGL պահեստավորման և փոխանցման խողովակաշար

Նավթամշակման ագրեգատներ՝ չմշակված թորում, հիդրոկրեկինգ, բարեփոխում

Բիտումի և ծանր նավթի տաքացվող գծեր

Օֆշորային պլատֆորմի գագաթները և FPSO գործընթացի մոդուլները

Ինչու՞ Tianshun նավթի և գազի նախամեկուսացված հենարանների համար:

Մենք հասկանում ենք, որ նավթի և գազի աջակցության առանձնահատկությունը խիտ է նյութական պահանջներով, NACE-ի համապատասխանության դրույթներով և հրդեհային պաշտպանության պահանջներով: Մեր ինժեներները տող առ տող կարդում են այդ բնութագրերը՝ նախքան մեկ գծագիր պատրաստելը: Մենք կարող ենք խաչաձև հղում կատարել ձեր խողովակի դասին, մեկուսացման ստանդարտին և կառուցվածքային բեռնվածությանը, որպեսզի տրամադրենք մեկ միավոր, որը ստուգում է յուրաքանչյուր տուփը, և մենք դա հաստատում ենք փաստաթղթերով՝ դա ապացուցելու համար: Մեր հաճախորդների ավելի քան 70%-ը վերադառնում է հաջորդ նախագծին, որն ամենաուժեղ վկայությունն է, որը մենք կարող ենք առաջարկել:

ՀՏՀ

Հարց: Կարո՞ղ են արդյոք ձեր հենարաններն օգտագործել թթու սպասարկման միջավայրում:

A: Այո: Մենք աջակցում ենք HIC-ով փորձարկված պողպատով և NACE MR0175/ISO 15156 համապատասխանությամբ թթու գազի և հում նավթի կիրառման համար:

Հարց: Դուք առաջարկում եք կրակային տարբերակներ:

A: Այո: Մենք կարող ենք ինտեգրել ռեակտիվ հրդեհի (H-60 կամ J-60) կամ ցելյուլոզային կրակի համար գնահատված պասիվ հակահրդեհային պաշտպանություն՝ գնահատված ժամանակահատվածում պահպանելով կրող ամբողջականությունը:

Հարց: Ինչպե՞ս եք կանխում մեկուսացումը նավթի կամ քիմիական նյութերի կլանումը:

A: Մենք օգտագործում ենք փակ բջջային նյութեր, ինչպիսիք են բջջային ապակիները կամ PIR-ը, որոնք դիմակայում են հեղուկ ածխաջրածինների կլանմանը: Բաց բջիջներով մեկուսացումը երբեք չի նշվում նավթի և գազի համար առանց պաշտպանիչ պատնեշի:

Հարց. Կարո՞ղ են հենարանները հաղթահարել ծանր պատի խողովակի բարձր կետային բեռները:

A: Բացարձակապես: Մենք հաշվարկում ենք կրող ճնշումը ինչպես աշխատանքային, այնպես էլ հիդրոփորձարկման պայմաններում և համապատասխանաբար ընտրում ենք մեկուսացման բլոկի դասակարգը:
