Ինչպես կարող է խողովակաշարի փոփոխական գարնանային աջակցությունը բարելավել արդյունաբերական խողովակաշարերի կայունությունը և հուսալիությունը

Խողովակաշարի փոփոխական աղբյուրի աջակցությունէական բաղադրիչ է արդյունաբերական խողովակաշարերի համակարգերի համար, որոնք ուղղահայաց շարժում են ունենում ջերմային ընդարձակման, կծկման, թրթռման կամ փոփոխվող աշխատանքային պայմանների հետևանքով:Տյանշունարտադրում է ստանդարտացված և հարմարեցված աղբյուրների օժանդակ լուծումներ, որոնք նախատեսված են խողովակաշարերի բեռները հավասարակշռելու, վերահսկվող տեղաշարժը հարմարեցնելու և միացված սարքավորումների պաշտպանությանը այնպիսի պահանջկոտ ծրագրերում, ինչպիսիք են էլեկտրակայանները, նավթաքիմիական օբյեկտները, նավթի և գազի համակարգերը և ջրի մաքրման նախագծերը:

Խողովակների աջակցության ճիշտ մշակված համակարգը պետք է ավելին անի, քան խողովակաշարի ստատիկ քաշը կրելը: Արդյունաբերական խողովակաշարերը կարող են շարժվել ջերմաստիճանի և աշխատանքային պայմանների փոփոխության հետ՝ ստեղծելով լրացուցիչ ուժեր հենարանների, սարքավորումների վարդակների, փականների, եզրերի և կառուցվածքային միացումների վրա: Խողովակաշարի փոփոխական զսպանակային աջակցությունը օգտագործում է զսպանակի առաձգական բնութագրերը՝ շարունակական հենարան ապահովելու համար՝ միաժամանակ թույլ տալով վերահսկվող ուղղահայաց շարժում: Այս հոդվածը բացատրում է դրա աշխատանքի սկզբունքը, հիմնական բաղադրիչները, տեխնիկական բնութագրերը, կիրառությունները, ընտրության գործոնները և արտադրական նկատառումները՝ օգնելով ինժեներներին և արդյունաբերական գնորդներին հասկանալ, թե երբ է փոփոխական զսպանակային աջակցությունը համապատասխան լուծում:

Բովանդակություն

1. Ի՞նչ է խողովակաշարի փոփոխական աղբյուրի աջակցությունը:
2. Ինչու՞ է անհրաժեշտ փոփոխական գարնանային աջակցություն:
3. Ինչպե՞ս է աշխատում փոփոխական գարնանային աջակցությունը:
4. Որո՞նք են հիմնական տեխնիկական բնութագրերը:
5. Որոնք են հիմնական բաղադրիչները:
6. Որո՞նք են հիմնական առավելությունները:
7. Որտե՞ղ է օգտագործվում փոփոխական գարնանային աջակցությունը:
8. Ինչպե՞ս պետք է ընտրել ճիշտ գարնանային աջակցություն:
9. Ինչու՞ է կարևոր արտադրության որակը:
10. Ինչպե՞ս է այն համեմատվում այլ խողովակների աջակցության հետ:
11. Հաճախակի տրվող հարցեր
12. Եզրակացություն

Ի՞նչ է խողովակաշարի փոփոխական աղբյուրի աջակցությունը:

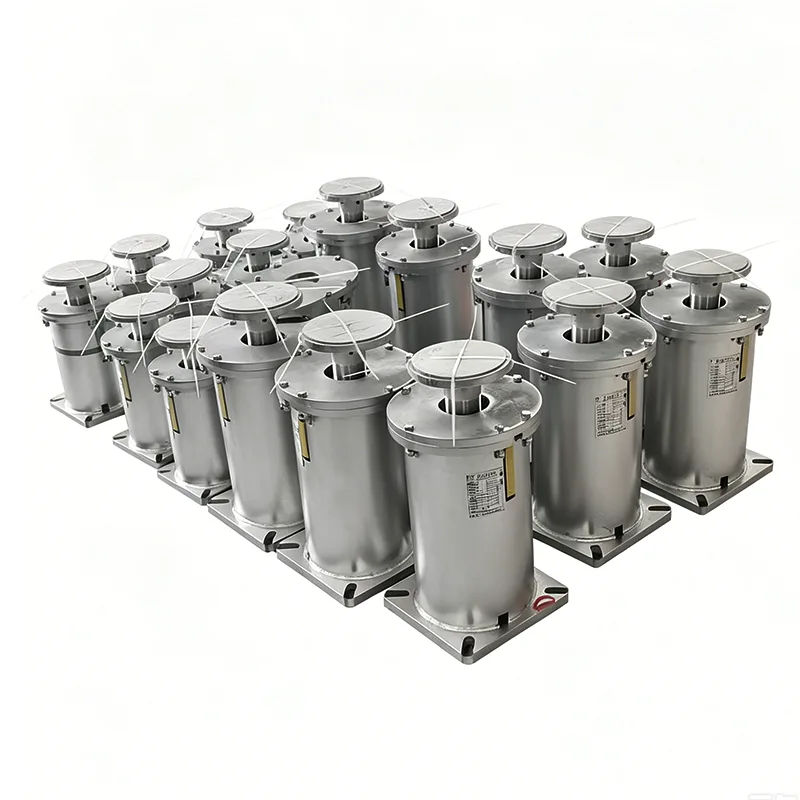

Խողովակաշարի փոփոխական զսպանակային հենարանն առաձգական մեխանիկական հենարան է, որը նախատեսված է խողովակաշարի ծանրությունը կրելու համար՝ միաժամանակ ուղղահայաց տեղաշարժը ապահովելու համար: Խողովակաշարի շարժումն ամբողջությամբ սահմանափակելու փոխարեն այն օգտագործում է զսպանակային մեխանիզմ՝ օժանդակ ուժ ապահովելու համար, որը փոխվում է ըստ զսպանակի շեղման:

Այս դիզայնը հատկապես օգտակար է արդյունաբերական խողովակաշարերի համար, որոնք ենթարկվում են ջերմաստիճանի տատանումների: Օրինակ, գոլորշու խողովակաշարը կարող է շարժվել ուղղահայաց, քանի որ այն տաքանում է շահագործման ընթացքում և կծկվում է անջատումից հետո: Կոշտ հենարանը կարող է սահմանափակել այս շարժումը և անցանկալի ուժեր փոխանցել խողովակաշարային համակարգին: Փոփոխական զսպանակային հենարանը ապահովում է վերահսկվող ճկունություն՝ միաժամանակ շարունակելով կրել անհրաժեշտ բեռը:

Տյանշուն-ը 2012 թվականից արտադրում է խողովակաշարերի աջակցության արտադրանք և հայտնում է, որ մատակարարում է ավելի քան 800,000 հավաքածու արդյունաբերական նախագծեր ամբողջ աշխարհում: Դրա փոփոխական զսպանակային աջակցության շրջանակը ներառում է բազմաթիվ կոնֆիգուրացիաներ, բեռնվածքի հզորություններ, ճանապարհորդության տարբերակներ և հարմարեցված լուծումներ տարբեր ինժեներական պահանջների համար:

Ինչու՞ է անհրաժեշտ փոփոխական գարնանային աջակցություն:

Խողովակաշարերի ճարտարագիտությունը ներառում է հավասարակշռություն կառուցվածքային աջակցության և վերահսկվող շարժման միջև: Խողովակաշարը պետք է մնա պատշաճ կերպով հենված՝ առանց ավելորդ երկրորդական սթրեսի առաջացման, երբ դրա դիրքը փոխվում է շահագործման ընթացքում:

• Ջերմային շարժում.Տեղավորում է վերահսկվող ուղղահայաց տեղաշարժը, որը առաջանում է ջեռուցման և հովացման հետևանքով:
• Բեռի բաշխում.Պահպանում է խողովակների և հարակից բաղադրիչների շարունակական աջակցությունը:
• Սթրեսի կառավարում.Օգնում է նվազեցնել միացված սարքավորումներին փոխանցվող ավելորդ ուժերը:
• Վիբրացիայի վերահսկում.Ապահովում է առաձգական աջակցության մեխանիզմ խողովակաշարային համակարգերի շահագործման համար:
• Սարքավորումների պաշտպանություն.Օգնում է նվազեցնել անցանկալի բեռնվածությունը զգայուն վարդակների, եզրերի և միացումների շուրջ:
• Ինժեներական ճկունություն.Տարբեր կոնֆիգուրացիաներ կարող են ընտրվել ըստ տեղադրման պայմանների:

Ճիշտ ընտրությունը պետք է հիմնված լինի իրական ինժեներական պարամետրերի վրա, այլ ոչ միայն խողովակի տրամագծի վրա: Խողովակաշարի քաշը, գործառնական ջերմաստիճանը, ուղղահայաց տեղաշարժը, տեղադրման դիրքը և հասանելի կառուցվածքային տարածքը ազդում են աջակցության ընտրության վրա:

Ինչպե՞ս է աշխատում փոփոխական գարնանային աջակցությունը:

Գործողության հիմնական սկզբունքը հիմնված է զսպանակի առաձգական վարքագծի վրա: Երբ խողովակաշարը շարժվում է ուղղահայաց, զսպանակը շեղվում է, և դրա օժանդակ ուժը համապատասխանաբար փոխվում է: Սա թույլ է տալիս հենակետին հետևել խողովակաշարի շարժին` շարունակելով կրել բեռը:

Երբ հենվող խողովակաշարը շարժվում է դեպի ներքև, զսպանակը ավելի սեղմվում է, և նրա օժանդակ ուժը մեծանում է: Երբ խողովակաշարը շարժվում է դեպի վեր, զսպանակի սեղմումը նվազում է, իսկ օժանդակ ուժը նվազում է: Ստացված բեռի տատանումները վերահսկվում են նախագծված աշխատանքային տիրույթում:

Այս հատկանիշը դարձնում է փոփոխական զսպանակավոր հենարանները հարմար համակարգերի համար, որտեղ ակնկալվում է ուղղահայաց ջերմային շարժում, սակայն ընդունելի է բեռնվածքի որոշակի փոփոխություն: Այն ծրագրերի համար, որոնք պահանջում են չափազանց ցածր հենարանային ուժի տատանումներ մեծ ճանապարհորդության միջակայքում, ինժեներները կարող են փոխարենը դիտարկել կայուն զսպանակային աջակցություն:

Որո՞նք են հիմնական տեխնիկական բնութագրերը:

Տեխնիկական բնութագրերը պետք է համապատասխանեն խողովակաշարի իրական նախագծմանը: Tianshun-ը տրամադրում է բազմաթիվ կոնֆիգուրացիաներ, որոնք նախատեսված են տարբեր արդյունաբերական աշխատանքային պայմանները ծածկելու համար:

Քանի որ գործառնական պայմանները տարբեր են մեկ ծրագրից մյուսը, այս արժեքները պետք է դիտարկվեն որպես ընտրության հղումներ, այլ ոչ թե փոխարինող ծրագրին հատուկ ինժեներական հաշվարկների համար:

Որոնք են հիմնական բաղադրիչները:

Փոփոխական զսպանակային հենարանը սովորաբար միավորում է մի քանի մեխանիկական բաղադրիչներ մեկ կառավարվող հենարանի մեջ: Յուրաքանչյուր մաս նպաստում է հուսալի շահագործմանը և տեղադրմանը:

• Պտուտակային աղբյուր.Առաջնային առաձգական տարրը, որն առաջացնում է աջակցող ուժ:
• Վերին և ստորին միացնող սալիկներ.Միացրեք հենարանը խողովակաշարի հավաքման և կառուցվածքային տարրերի հետ:
• Բեռի ցուցիչ.Տրամադրում է տեղեկատվություն զսպանակի դիրքի, բեռնվածության կամ տեղաշարժի մասին:
• Կողպող սարք.Օգնում է ամրացնել զսպանակը տեղափոխման, տեղադրման և շահագործման ժամանակ:
• Պաշտպանիչ բնակարան.Օգնում է պաշտպանել աղբյուրի մեխանիզմը փոշուց, անձրևաջրերից և շրջակա միջավայրի աղտոտիչներից:

Արդյունաբերական պահանջկոտ նախագծերի համար բաղադրիչի ընտրությունը պետք է հաշվի առնի աշխատանքային ջերմաստիճանը, կոռոզիայի ազդեցությունը, բեռի պայմանները, պահպանման պահանջները և տեղադրման միջավայրը:

Որո՞նք են հիմնական առավելությունները:

Խողովակաշարի փոփոխական զսպանակային աջակցության հիմնական առավելությունը բեռի հենարանը վերահսկվող ուղղահայաց շարժման հետ համատեղելու կարողությունն է: Սա այն դարձնում է գործնական ընտրություն շատ ջերմային ակտիվ խողովակաշարերի համակարգերի համար:

1. Վերահսկվող ջերմային տեղաշարժ.Զսպանակային մեխանիզմը հետևում է խողովակի ուղղահայաց շարժմանը, առանց խողովակաշարը ամբողջությամբ զսպելու:
2. Բեռի կանխատեսելի տատանումներ.Աջակցող ուժը փոխվում է ըստ զսպանակի շեղման նախագծված միջակայքում:
3. Տեխնիկական լայն ընտրություն.Զսպանակների տարբեր չափսերը և ճամփորդական միջակայքերը թույլ են տալիս ինժեներներին համապատասխանեցնել աջակցության հզորությունը ծրագրի պահանջներին:
4. Ճկուն տեղադրում.Բազմաթիվ աջակցության կոնֆիգուրացիաները կարող են տեղավորել տարբեր կառուցվածքային պայմանավորվածություններ:
5. Պահպանման հարմարավետություն.Մոդուլային բաղադրիչները կարող են պարզեցնել ստուգումը, փոխարինումը և սպասարկումը:
6. Անհատականացում:Ոչ ստանդարտ նախագծերի համար կարելի է դիտարկել հատուկ բեռի, տեղաշարժի, նյութի կամ ծավալային պահանջներ:

Որտե՞ղ է օգտագործվում փոփոխական գարնանային աջակցությունը:

Փոփոխական զսպանակները սովորաբար դիտարկվում են արդյունաբերական խողովակաշարերի համակարգերի համար, որտեղ ուղղահայաց շարժումը տեղի է ունենում նորմալ շահագործման ժամանակ: Տիպիկ հավելվածները ներառում են.

• Ջերմային էլեկտրակայաններում գոլորշու և սնուցող ջրատարներ
• Կոնդենսատ և օժանդակ խողովակաշարային համակարգեր
• Նավթաքիմիական գործընթացների խողովակաշարեր
• Ջերմափոխանակիչի միացման խողովակաշարեր
• Նավթի և գազի փոխադրման համակարգեր
• Բնական գազի կոմպրեսորային կայաններ և փականային խցիկներ
• Կենտրոնական ջեռուցման ցանցեր
• Ջրի և կեղտաջրերի մաքրման օբյեկտներ
• Նավերի և ծովային խողովակաշարերի համակարգեր

Օրինակ, բարձր ջերմաստիճանի պրոցեսի գծում կրկնվող ջեռուցումն ու հովացումը կարող է հանգեցնել խողովակի բարձրության փոփոխության: Ճիշտ ընտրված զսպանակային հենարանները կարող են տեղավորել այս շարժումը՝ միաժամանակ պահպանելով խողովակաշարի աջակցությունը գործառնական ցիկլի ընթացքում:

Ինչպե՞ս պետք է ընտրել ճիշտ գարնանային աջակցություն:

Ճիշտ ընտրությունը սկսվում է նախագծի ճշգրիտ տվյալներից: Գարնանային հենարան գնելը, որը հիմնված է միայն խողովակի անվանական չափի վրա, կարող է հանգեցնել ոչ պիտանի բեռնվածքի կամ ճանապարհորդության միջակայքի:

Ինժեներները և գնորդները պետք է պատրաստեն հետևյալ տեղեկատվությունը նախքան գնանշում խնդրելը.

• Խողովակաշարի գործառնական ծանրաբեռնվածություն
• Տեղադրված կամ սառը բեռ
• Գործող կամ տաք բեռ
• Ակնկալվող ուղղահայաց տեղաշարժ
• Շարժման ուղղություն
• Գործող ջերմաստիճանը
• Խողովակաշարի և մեկուսացման քաշը
• Տեղադրման վայրը և հասանելի տարածքը
• Պահանջվող նյութ և մակերեսային բուժում
• Ծրագրի կիրառելի ստանդարտներ և փաստաթղթեր

Ամբողջական տեղեկատվության տրամադրումը թույլ է տալիս պրոֆեսիոնալ փոփոխական զսպանակային աջակցության մատակարարին առաջարկել համապատասխան կոնֆիգուրացիա և խուսափել տեղադրման ընթացքում անհարկի վերանախագծումից:

Ինչու՞ է կարևոր արտադրության որակը:

Գարնանային աջակցության կատարումը մեծապես կախված է զսպանակի ճշգրտությունից, նյութի որակից, ծավալային հետևողականությունից, բեռնվածքի չափորոշումից և հավաքման որակից: Հետևաբար, արտադրական հսկողությունը կարևոր է, երբ հենարանը դառնում է կարևոր արդյունաբերական խողովակաշարի մի մասը:

Տյանշուն-ը նշում է, որ իր արտադրական գործընթացը ներառում է հումքի ստուգում, CNC զսպանակների արտադրություն, զսպանակների կատարման փորձարկում, պատրաստի արտադրանքի ծավալային ստուգում, բեռնվածքի չափորոշում և նախքան առաքման ստուգում: Նրա որակի կառավարման համակարգը ISO 9001:2015 հավաստագրված է, մինչդեռ ընկերությունը նշում է, որ իր արտադրանքը համապատասխանում է միջազգային չափանիշներին, ներառյալ CE և API պահանջները:

Արդյունաբերական մեծ պատվերների դեպքում գնորդները պետք է նաև հաշվի առնեն, թե արդյոք արտադրողը կարող է տրամադրել համապատասխան ստուգման գրառումներ, բեռնվածության տվյալներ, նյութական փաստաթղթեր, ծավալային տեղեկատվություն և տեխնիկական աջակցություն: Այս փաստաթղթերը կարող են ավելի հետագծելի դարձնել տեղադրումը, գործարկումը և հետագա սպասարկումը:

Ինչպե՞ս է այն համեմատվում այլ խողովակների աջակցության հետ:

Փոփոխական զսպանակային հենարանները նախատեսված չեն խողովակների բոլոր տեսակի հենարանները փոխարինելու համար: Համապատասխան լուծումը կախված է խողովակաշարի շարժման քանակից և աջակցող ուժի ընդունելի տատանումներից:

Հիմնական տարբերությունը շարժման և աջակցող ուժի հարաբերությունն է: Փոփոխական զսպանակային հենարանը թույլ է տալիս աջակցող ուժը փոխվել սահմանված տիրույթում, մինչդեռ կայուն զսպանակային հենարանը նախատեսված է շատ ավելի հետևողական օժանդակ ուժ իր ճանապարհորդության տիրույթում պահպանելու համար:

Հաճախակի տրվող հարցեր

Ո՞րն է խողովակաշարի փոփոխական աղբյուրի աջակցության հիմնական գործառույթը:

Դրա հիմնական գործառույթն է աջակցել խողովակաշարի բեռներին՝ միաժամանակ թույլ տալով վերահսկվող ուղղահայաց շարժում՝ առաջացած ջերմային ընդարձակման, կծկման, թրթռման կամ փոփոխվող աշխատանքային պայմանների հետևանքով:

Ե՞րբ պետք է կոշտ հենարանի փոխարեն օգտագործվի փոփոխական զսպանակ:

Պետք է հաշվի առնել փոփոխական զսպանակային հենարանը, երբ շահագործման ընթացքում խողովակաշարը պետք է շարժվի ուղղահայաց: Կոշտ հենարանը սովորաբար ավելի տեղին է, որտեղ շարժումը նվազագույն է, իսկ զսպումը ընդունելի է:

Ո՞րն է տարբերությունը փոփոխական և կայուն զսպանակային հենարանների միջև:

Փոփոխական զսպանակային հենարանը փոխում է իր օժանդակ ուժը, երբ զսպանակը շեղվում է: Մշտական ​​զսպանակային հենարանը նախագծված է իր սահմանված ճամփորդության տիրույթում ավելի գրեթե հաստատուն աջակցող ուժ պահպանելու համար՝ դարձնելով այն օգտակար այն ծրագրերի համար, որտեղ բեռնվածքի տատանումները պետք է նվազագույնի հասցվեն:

Ի՞նչ տեղեկատվություն է պահանջվում փոփոխական զսպանակային աջակցություն պատվիրելիս:

Կարևոր տեղեկատվությունը սովորաբար ներառում է գործառնական բեռը, սառը բեռը, տաք բեռը, ուղղահայաց տեղաշարժը, շարժման ուղղությունը, աշխատանքային ջերմաստիճանը, տեղադրման պայմանները, հասանելի տարածքը, նյութերի պահանջները և կիրառելի ինժեներական ստանդարտները:

Կարո՞ղ է Tianshun-ը տրամադրել հարմարեցված գարնանային աջակցության լուծումներ:

Այո՛։ Tianshun-ը տրամադրում է ստանդարտացված արտադրանք, ինչպես նաև հարմարեցված լուծումներ հատուկ բեռնվածքի հզորությունների, ճանապարհորդության պահանջների, չափսերի, տեղադրման սահմանափակումների, նյութերի և մակերեսի մշակման պահանջների համար:

Եզրակացություն

Ճիշտ ընտրված ԱԽողովակաշարի փոփոխական աղբյուրի աջակցությունկարող է գործնական հավասարակշռություն ապահովել խողովակաշարի բեռի աջակցության և վերահսկվող ջերմային շարժման միջև: Թույլ տալով ուղղահայաց տեղաշարժը` պահպանելով կանխատեսելի օժանդակ ուժը, այն կարող է օգնել կառավարել խողովակաշարի լարվածությունը և պաշտպանել միացված սարքավորումները էներգիայի արտադրության, նավթաքիմիական, նավթի և գազի, ջրի մաքրման և այլ արդյունաբերական ծրագրերում: Ամենահարմար մոդելը միշտ պետք է ընտրվի ըստ իրական բեռի, տեղաշարժի, ջերմաստիճանի, տեղադրման և կառուցվածքային պահանջների: Ստանդարտացված կոնֆիգուրացիաներով, հարմարեցման հնարավորություններով, որակի վերահսկման ընթացակարգերով և տեխնիկական աջակցությամբ Tianshun-ը կարող է գարնանային աջակցության լուծումներ տրամադրել արդյունաբերական խողովակաշարերի լայն շրջանակի համար: Եթե ​​դուք պլանավորում եք խողովակաշարերի նոր համակարգ, փոխարինում առկա հենարանները կամ գնահատում եք հարմարեցված գարնանային աջակցության լուծումը,կապվեք մեզ հետձեր տեխնիկական պահանջներով՝ քննարկելու արտադրանքի համապատասխան կազմաձևումը և գնանշումը:
