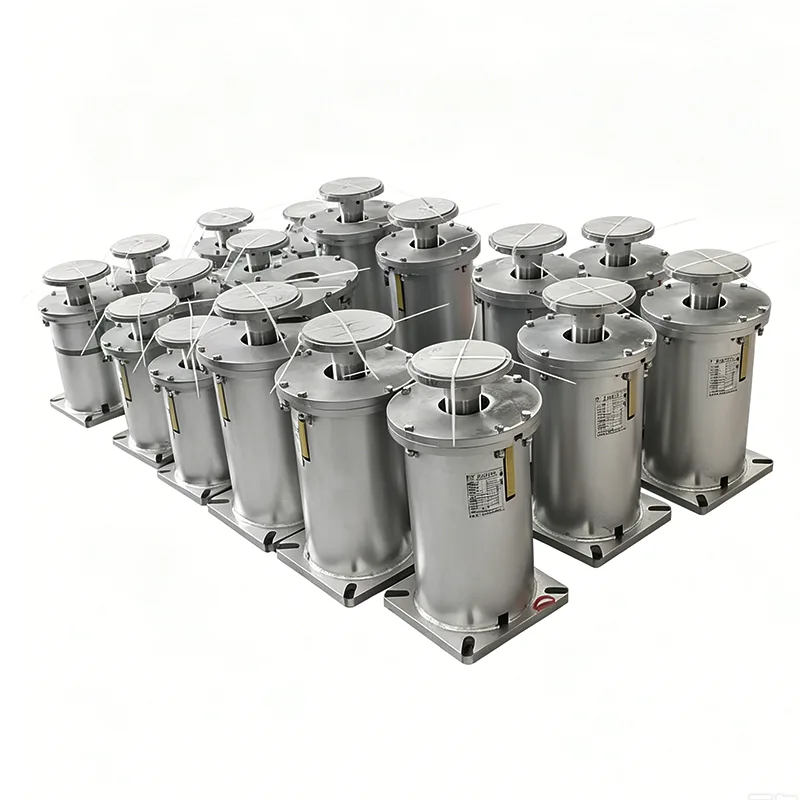

Type F զսպանակային կախիչը ստանդարտ կասեցված զսպանակային հենարան է, որը մշակվել է Yangzhou Tianshun Pipeline-ի կողմից՝ հիմնված 14 տարվա արդյունաբերության փորձի վրա, և այն նաև գլոբալ արդյունաբերական խողովակաշարերի ոլորտում ամենաշատ օգտագործվող գարնանային կախիչներից մեկն է: 2012 թվականին արտադրության մեկնարկից ի վեր մենք արտադրել ենք ավելի քան 2 միլիոն Type F զսպանակավոր կախիչներ, արտահանել 45 երկրներ և տարածաշրջաններ և սպասարկել ավելի քան 300 լայնածավալ արդյունաբերական նախագծեր ամբողջ աշխարհում: Այս մոդելը նախագծված է միջազգայնորեն ընդունված ստանդարտներին համապատասխան և ապահովում է 100% փոխարինելիություն համաշխարհային խոշոր արտադրողների նույն մոդելի արտադրանքների հետ:
Այս նկարը ցույց է տալիս փոփոխական զսպանակային հենարանի/կախովի բեռնվածքի տեղաշարժի կատարողականի կորը, ներառյալ բեռի և տեղաշարժի հիմնական պարամետրերը՝ ապրանքի կրող ճշգրտությունը և գործառնական հուսալիությունը ստուգելու համար:
Յուրաքանչյուր միավոր մինչև առաքումը ենթակա է բեռնվածքի չափորոշման և կատարողականի փորձարկման: Կարգավորման-բեռնվածության շեղումը վերահսկվում է ±5%-ի սահմաններում՝ համապատասխանելով ANSI/MSS‑SP‑58‑2018 միջազգային ստանդարտին, ինչպես նաև NB/T47039‑2013-ին:
Արտադրանքը համապատասխանում է էլեկտրաէներգիայի, նավթաքիմիական և այլ արդյունաբերական խողովակաշարերի տեխնիկական պահանջներին: Ըստ MSS‑SP‑58‑2018, փոփոխական զսպանակային ստորաբաժանումների բեռնվածքի առավելագույն թույլատրելի փոփոխականությունը չպետք է գերազանցի աշխատանքային տաք բեռի 25%-ը լիարժեք աշխատանքային ճանապարհորդության ընթացքում:
Բեռի տեղաշարժի կորը՝ ստացված կայուն զսպանակային հենարանի/կախիչի տիպի փորձարկումից։ Հորիզոնական առանցքը նշանակում է տեղաշարժ, իսկ ուղղահայաց առանցքը ներկայացնում է բեռը: Ամբողջ աշխատանքային ճանապարհորդության ընթացքում կորը մնում է մոտավորապես հորիզոնական՝ ցույց տալով, որ աջակցող ուժը հիմնականում մնում է անփոփոխ, երբ խողովակաշարը շեղվում է ջերմային ընդարձակման և կծկման պատճառով:
Այս տեսակի թեստը ստուգում է բեռնվածքի կայունությունը, կայուն զսպանակային ստորաբաժանումների բեռնվածքի կայունությունը և գործառնական հուսալիությունը: Բոլոր արտադրական ստորաբաժանումները ենթակա են բեռնվածքի չափորոշման՝ նախքան առաքումը, բեռի շեղումը վերահսկվում է ±6%-ի սահմաններում՝ համաձայն ANSI/MSS-SP-58-2018 և NB/T47038-2013-ի:
Այս արտադրատեսակները կիրառելի են մեծ ջերմային տեղաշարժով արդյունաբերական խողովակաշարերի համակարգերի համար, ներառյալ հիմնական գոլորշու խողովակաշարերը և բարձր ջերմաստիճանի և բարձր ճնշման այլ խողովակաշարերը:
Type F զսպանակավոր կախիչը խստորեն նախագծված և արտադրված է հետևյալ միջազգային ստանդարտներին համապատասխան՝ ապահովելու դրա գլոբալ բազմակողմանիությունն ու համատեղելիությունը.
▶ ANSI/HG 20644-1998 Փոփոխական զսպանակային հենարաններ և կախիչներ
▶ GB/T 17116.1-2018 Խողովակների հենարաններ և կախիչներ - Մաս 1. Տեխնիկական բնութագրեր
▶ ASME B31.3 Գործընթացային խողովակաշար
▶ DIN 2545 Խողովակների զսպանակավոր կախիչներ
▶ API RP 551 Խողովակների հենարանների և կախիչների նախագծում և տեղադրում
Բոլոր ապրանքներն անցել են ISO 9001:2015 որակի կառավարման համակարգի սերտիֆիկացում, և երրորդ կողմի հավաստագրման փաստաթղթերը, ինչպիսիք են CE-ն և API-ն, կարող են տրամադրվել ըստ պահանջի:
Տիպ F զսպանակավոր կախիչը ընդունում է վերին կախովի կառուցվածքի նախագծում, որը միացված է շենքի կառուցվածքին վերին ամբարձիչի միջով և խողովակաշարին՝ ներքևի կախովի ձողով: Երբ խողովակաշարը ենթարկվում է ուղղահայաց ջերմային տեղաշարժի, զսպանակը համապատասխանաբար ընդարձակվում և կծկվում է՝ ավտոմատ կերպով կարգավորելով հենակետային ուժը և միատեսակ փոխանցելով խողովակաշարի բեռը կառուցվածքին՝ սթրեսի կենտրոնացումից խուսափելու համար:
▶ Վերին պատյան. դրոշմված է Q345B պողպատե թիթեղից
▶ Գլանաձև պարուրաձև զսպանակ. արտադրված է 60Si2MnA լեգիրված զսպանակային պողպատից
▶ Բեռի ցուցիչի ափսե. հստակ նշված է բեռի և տեղաշարժի կշեռքներով
▶ Կարգավորող պտուտակաձող. հասանելի է M16-M36 բնութագրերով՝ տեղում բեռը կարգավորելու համար
▶ Վերին և ստորին միացման կցորդիչներ.
▶ Կողպեքի ընկույզներ. կրկնակի ընկույզի հակաթուլացման դիզայն
|
Մոդել |
Բեռնման միջակայք (kN) |
Շեղում (մմ) |
Զսպանակի կոշտություն (N/mm) |
Կարգավորման միջակայք (մմ) |
|
F-05 |
0,1-0,5 |
50 |
10 |
±25 |
|
F-10 |
0,5-1,0 |
50 |
20 |
±25 |
|
F-20 |
1,0-2,0 |
50 |
40 |
±25 |
|
F-30 |
2,0-3,0 |
80 |
37.5 |
±40 |
|
F-50 |
3,0-5,0 |
80 |
62.5 |
±40 |
|
F-80 |
5,0-8,0 |
100 |
80 |
±50 |
|
F-120 |
8.0-12.0 |
120 |
100 |
±60 |
|
F-160 |
12.0-16.0 |
150 |
106.7 |
±75 |
|
F-200 |
16.0-20.0 |
200 |
100 |
±100 |
|
Արդյունավետության ինդեքս |
Ազգային ստանդարտ պահանջ |
Tianshun Type F զսպանակային կախիչ Չափված արժեք |
|
Բեռնման սխալ |
≤±10% |
≤±5% |
|
Գարնանային մշտական դեֆորմացիա |
≤0,5% |
≤0,2% |
|
Հոգնածության կյանք |
≥50000 ցիկլեր |
≥100000 ցիկլեր |
|
Մակերեւութային ծածկույթի հաստությունը |
≥60 մկմ |
≥120 մկմ |
|
Եռակցման համատեղ ամրություն |
Ոչ ցածր, քան հիմնական մետաղը |
Հիմնական մետաղի ամրության 110% -ը |
Վերոնշյալ տվյալները վերցված են ընկերության լաբորատորիայի 100%-ով ամբողջական ստուգման գրառումներից: Յուրաքանչյուր ապրանք առաքումից առաջ ենթարկվում է ծանրաբեռնվածության խիստ փորձարկման և տեղաշարժի չափորոշման:
Գոլորշի-ջուր խողովակաշարային համակարգեր էլեկտրակայաններում
Գործընթացային խողովակաշարեր նավթաքիմիական արդյունաբերության մեջ
Քաղաքային կենտրոնական ջեռուցման խողովակների ցանցեր
Բնական գազի հաղորդման խողովակաշարեր
Դեղագործական և սննդի վերամշակման խողովակաշարեր
Ընդհանուր արդյունաբերական գործարանների խողովակաշարեր
Single Log կախոց: Հարմար է մեկ խողովակաշարերի համար
Կրկնակի կախոց: Հարմար է ծանր բեռնված խողովակաշարերի համար
Զուգահեռ տեղադրում. Հարմար է ծայրահեղ ծանր բեռնվածությամբ խողովակաշարերի համար
Մենք ստեղծել ենք ամբողջական գործընթացի հետագծելիության համակարգ՝ հումքից մինչև պատրաստի արտադրանք՝ ապահովելու յուրաքանչյուր F Type Spring կախիչի կայուն որակը.
Բոլոր ապրանքները մինչև առաքումը ենթարկվում են համապարփակ ներքին փորձարկման:
Ներքին փորձարկումները ներառում են՝ ծավալային և տեսողական ստուգում, PMI (Postitive Material Identification), կարծրության փորձարկում, MT/PT ոչ կործանարար փորձարկում (եթե կիրառելի է), զսպանակային բեռնվածքի փորձարկում (բեռնվածության-տեղաշարժման կորերով) և ծածկույթի հաստության չափում:
Տրվում են գործարանային փորձարկման հաշվետվություններ (FTR) և նյութական փորձարկման հաշվետվություններ (MTR):
Ներքին փորձարկումը չի հանդիսանում երրորդ կողմի թեստավորում, որը հավատարմագրված է ILAC-ի կողմից: Երրորդ կողմի ականատեսների փորձարկումը կամ լաբորատոր փորձարկումը հասանելի է որպես առանձին, ընտրովի ծառայություն:
Լրացուցիչ երրորդ կողմի ստուգման ծառայություններ (մեջբերված առանձին).
1. Նյութի փորձարկում՝ քիմիական կազմի վերլուծություն, առաձգական փորձարկում, Charpy ցածր ջերմաստիճանի ազդեցության փորձարկում և կարծրության փորձարկում:
2. Եռակցման NDT. Մագնիսական մասնիկների փորձարկում (MT), հեղուկ ներթափանցման փորձարկում (PT), ուլտրաձայնային փորձարկում (UT) և ռադիոգրաֆիկ փորձարկում (RT):
3. Գարնանային բեռնվածքի կատարողականի փորձարկում, ներառյալ բեռ-տեղաշարժման կորերը:
4. Տաք ցինկապատման/էպոքսիդային ծածկույթի կոռոզիայից պաշտպանության ստուգում:
5. Ականատեսների փորձարկում, գործարանային հսկողություն և նախնական առաքման ստուգում (PSI):
Մեր արտադրանքի բեռնվածության ճշգրտությունը, փորձարկման ստանդարտները և փաստաթղթերի համակարգերը համեմատվում են LISEGA խողովակների աջակցման միջազգային համակարգի հետ: Ի տարբերություն ստանդարտ հայրենական արտադրողների, որոնք մատակարարում են միայն արտադրանքը, մենք ապահովում ենք բեռի տեղաշարժի կորը յուրաքանչյուր զսպանակային միավորի հետ. մենք նաև հեշտացնում ենք երրորդ կողմի SGS-ի փորձարկումները և ականատեսների ստուգումները, ինչպես նաև աջակցում ենք փաստաթղթերի վերանայմանը PE/CPE ինժեներների կողմից արտասահմանյան նախագծերի համար:
▶ Արագ առաքում. ստանդարտ մոդելները պահեստում են և կարող են առաքվել 72 ժամվա ընթացքում:
▶ Ընտրության աջակցություն. տրամադրվում է խողովակաշարի լարվածության անվճար վերլուծություն և աջակցության/կախիչի ընտրության հաշվարկ:
▶ Անհատականացման ծառայություն. միացման չափերը և մակերեսային մշակման մեթոդները կարող են ճշգրտվել՝ ըստ հաճախորդի պահանջների:
▶ Տեղում սպասարկում. պրոֆեսիոնալ ինժեներներ են ուղարկվում՝ ուղղորդելու տեղադրումը և գործարկումը:
▶ Երաշխիքային սպասարկում. 12-ամսյա երաշխիքային ժամկետ՝ երաշխիքային ժամանակահատվածում թերի արտադրանքի անվճար վերանորոգմամբ կամ փոխարինմամբ:
Տիպ F զսպանակավոր կախիչի մասին լրացուցիչ տեխնիկական մանրամասների կամ գնանշում ստանալու համար դիմեք մեր վաճառքի թիմին:
Հարց. Կարո՞ղ է Type F զսպանակային կախիչը փոխարինել այլ արտադրողների նույն մոդելի արտադրանքներով:
A: Այո: Մեր արտադրանքը խստորեն նախագծված և արտադրված է միջազգային չափանիշներին համապատասխան: Տեղադրման չափերը և կատարողականի պարամետրերը լիովին համապատասխանում են համաշխարհային խոշոր արտադրողների նույն մոդելի արտադրանքներին և կարող են ուղղակիորեն փոխարինվել օգտագործման համար:
Հարց: Ո՞րն է այս արտադրանքի առավելագույն աշխատանքային ջերմաստիճանը:
A: Ստանդարտ արտադրանքի աշխատանքային ջերմաստիճանի միջակայքը -20℃-ից +450℃ է: 450℃-ից ավելի բարձր ջերմաստիճանի պայմանների համար մենք կարող ենք տրամադրել հատուկ մոդելներ՝ օգտագործելով բարձր ջերմաստիճանի դիմացկուն գարնանային պողպատ:
Հարց: Կարո՞ղ եք ապահովել տաք ցինկապատման մակերեսի բուժում:
A: Այո: Բացի ստանդարտ ներկերի ծածկույթից, մենք նաև տրամադրում ենք մակերեսային մշակման տարբեր մեթոդներ, ինչպիսիք են տաք ցինկապատումը և փոշի ծածկույթը՝ տարբեր քայքայիչ միջավայրերին հարմարվելու համար:
