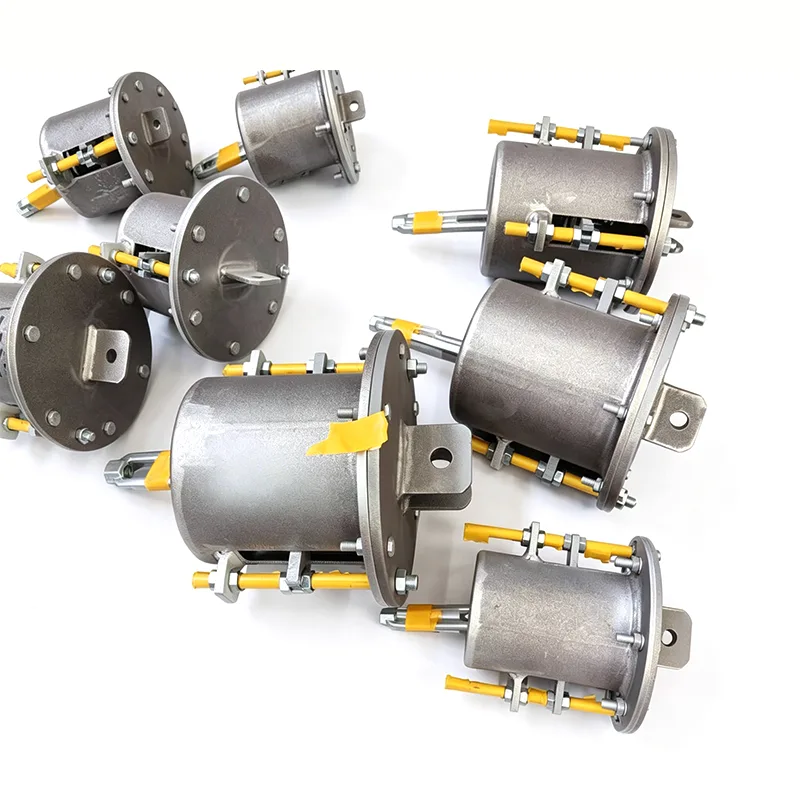

Գարնանային կախիչներ նավթի և գազի արդյունաբերության համար

Նավթի և գազի նախագծերում տեխնոլոգիական խողովակաշարերը, միջքաղաքային փոխանցման խողովակաշարերը և կոմունալ խողովակաշարերը բախվում են բազմաթիվ ծանր պայմանների. Եթե ​​աջակցության համակարգը հիմնված է բացառապես պարզ կոշտ ամրացման վրա, այն ոչ միայն չի կարողանում փոխհատուցել տեղաշարժը, այլև խողովակաշարի դեֆորմացիան վերածում է լրացուցիչ բեռների սարքավորումների վարդակների վրա՝ մեծացնելով արտահոսքի և հոգնածության վտանգը:

Այս նկարը ցույց է տալիս փոփոխական զսպանակային հենարանի/կախովի բեռնվածքի տեղաշարժի կատարողականի կորը, ներառյալ բեռի և տեղաշարժի հիմնական պարամետրերը՝ ապրանքի կրող ճշգրտությունը և գործառնական հուսալիությունը ստուգելու համար:

Յուրաքանչյուր միավոր մինչև առաքումը ենթակա է բեռնվածքի չափորոշման և կատարողականի փորձարկման: Կարգավորման-բեռնվածության շեղումը վերահսկվում է ±5%-ի սահմաններում՝ համապատասխանելով ANSI/MSS‑SP‑58‑2018 միջազգային ստանդարտին, ինչպես նաև NB/T47039‑2013-ին:

Արտադրանքը համապատասխանում է էլեկտրաէներգիայի, նավթաքիմիական և այլ արդյունաբերական խողովակաշարերի տեխնիկական պահանջներին: Ըստ MSS‑SP‑58‑2018, փոփոխական զսպանակային ստորաբաժանումների բեռնվածքի առավելագույն թույլատրելի փոփոխականությունը չպետք է գերազանցի աշխատանքային տաք բեռի 25%-ը լիարժեք աշխատանքային ճանապարհորդության ընթացքում:

Բեռի տեղաշարժի կորը, որը ստացվել է կայուն զսպանակային հենարանի/կախովի տիպի փորձարկումից: Հորիզոնական առանցքը նշանակում է տեղաշարժ, իսկ ուղղահայաց առանցքը ներկայացնում է բեռը: Ամբողջ աշխատանքային ճանապարհորդության ընթացքում կորը մնում է մոտավորապես հորիզոնական՝ ցույց տալով, որ աջակցող ուժը հիմնականում մնում է անփոփոխ, երբ խողովակաշարը շեղվում է ջերմային ընդարձակման և կծկման պատճառով:

Այս տիպի թեստը ստուգում է բեռնվածքի կայունությունը, ամբողջ ճանապարհորդության կայունությունը և մշտական ​​զսպանակային միավորների գործառնական հուսալիությունը: Բոլոր արտադրական ստորաբաժանումները ենթակա են բեռնվածքի չափորոշման՝ նախքան առաքումը, բեռի շեղումը վերահսկվում է ±6%-ի սահմաններում՝ համաձայն ANSI/MSS-SP-58-2018 և NB/T47038-2013-ի:

Այս արտադրատեսակները կիրառելի են մեծ ջերմային տեղաշարժով արդյունաբերական խողովակաշարերի համակարգերի համար, ներառյալ հիմնական գոլորշու խողովակաշարերը և բարձր ջերմաստիճանի և բարձր ճնշման այլ խողովակաշարերը:

Հենվելով խողովակաշարերի հենարանների և կախոցների արտադրության 14 տարվա փորձի վրա՝ Yangzhou Tianshun Pipeline Technology Co., Ltd.-ն տրամադրում է հարմարեցված գարնանային կախիչներ նավթի և գազի արդյունաբերության համար՝ վերահսկելու խողովակաշարի լարվածությունը, պաշտպանելու կարևոր սարքավորումների միջերեսները և հարմարվելու տեղում բարդ պայմաններին:

Հիմնական մարտահրավերները, որոնք պետք է լուծվեն նավթի և գազատարների աջակցությամբ

Նավթամշակման գործարաններում, LNG տերմինալներում, գազի վերամշակման կայաններում և միջքաղաքային պոմպակայաններում խողովակաշարերի համակարգերն ունեն շահագործման տարբեր պայմաններ, սակայն ունեն նույն պահանջը. խողովակաշարի մահացած քաշը և ջերմային տեղաշարժը պետք է վերահսկվեն անվտանգ սահմաններում: Գործընթացային խողովակաշարերը հաճախ աշխատում են 300°C-ից բարձր ջերմաստիճանում, մինչդեռ կրիոգեն LNG խողովակաշարերն աշխատում են -162°C-ից ցածր, ինչը մեկ օժանդակ լուծումը դարձնում է անբավարար:

Ավելին, ջրածնի սուլֆիդ պարունակող թթու միջավայրերը պահանջում են կառուցվածքային բաղադրիչները, որպեսզի ունենան սուլֆիդային սթրեսային ճեղքման (SSC) դիմադրություն, իսկ օֆշորային հարթակներն ու առափնյա օբյեկտները պահանջում են բարձրորակ պաշտպանություն աղի ցողումից: Ինժեներական պրակտիկայում հենարանները և կախիչները պետք է ոչ միայն ապահովեն կանխատեսելի հենակետային ուժեր, այլև տեղավորեն հիմքի շեղումները տեղադրման ընթացքում և զերծ մնան կոռոզիայից կամ թուլացման պատճառով երկարատև շահագործման ընթացքում:

Նավթի և գազի արդյունաբերության համար գարնանային կախիչների ձևավորում և գործառույթներ

Նավթի և գազի արդյունաբերության համար զսպանակավոր կախիչները կազմաձևված են մեկ առ մեկ՝ հիմնվելով խողովակաշարի լարվածության վերլուծության հաշվետվությունների վրա, որոնք հասանելի են երկու տեսակի բեռնվածքով՝ փոփոխական զսպանակ և մշտական ​​ուժի զսպանակ: Փոփոխական զսպանակային ստորաբաժանումները ապահովում են գծային կոշտություն իրենց հարվածների միջակայքում, որը հարմար է փոքր տեղաշարժերով և ուժի տատանումների նկատմամբ ցածր զգայունությամբ կետերի համար: Մշտական ​​ուժի ստորաբաժանումները օգտագործում են առաջնային և երկրորդային զսպանակային մեխանիզմ՝ վերահսկելու հենակետային ուժի տատանումները 5%-ի սահմաններում ամբողջ հարվածի ընթացքում, ինչը նրանց դարձնում է իդեալական սարքավորման վարդակների, մերկացնող սարքերի, վերաբոյլերների, կոմպրեսորային մուտքերի և ելքերի և այլ վայրերի համար, որտեղ խիստ պահանջներ ունեն վարդակները:

Կախված կրիչից և տեղադրման միջավայրից, զսպանակային տարրերը արտադրվում են լեգիրված զսպանակային պողպատներից, ինչպիսիք են 60Si2Mn կամ 50CrVA: Բալոնները և կառուցվածքային բաղադրիչները կարող են պատրաստվել ածխածնային պողպատից, ջերմակայուն պողպատից, դուպլեքս չժանգոտվող պողպատից կամ նիկելի վրա հիմնված համաձուլվածքներից՝ նյութերի մշակմամբ, որոնք համապատասխանում են NACE MR0175/ISO 15156-ին՝ թթու նավթի և գազի հանքավայրերի պահանջներին համապատասխան:

Պաշտպանիչ ծածկույթների համար օֆշորային կառույցները կարող են օգտագործել բարձր կպչուն էպոքսիդային ցինկով հարուստ այբբենարան և պոլիուրեթանային վերին ծածկույթի համակարգ, մինչդեռ ցամաքային խողովակաշարերը սովորաբար օգտագործում են տաք ցինկապատման կամ Dacromet ծածկույթ՝ աղի ցողում և արդյունաբերական միջավայրում երկարաժամկետ արդյունավետություն ապահովելու համար: Ապրանքները համապատասխանում են ստանդարտներին, ներառյալ ASME B31.3, ASME B31.4 և MSS SP-58: Յուրաքանչյուր կացարան հագեցած է բեռնվածքի տեղաշարժի անվանատախտակով և կողպեքով` սառը վիճակում հեշտ տեղադրման և տեղում ստուգման համար:

Տեղում ընտրություն, տեղադրում և երկարաժամկետ կայունություն

Խողովակաշարի լարվածության վերլուծության տվյալներ ստանալուց հետո մեր տեխնիկական թիմը խորհուրդ է տալիս համապատասխանեցնել Գարնանային կախիչներ նավթի և գազի արդյունաբերության մոդելների համար և զսպանակների հաստատունները յուրաքանչյուր հենակետի համար: Ընտրության փուլում հատուկ ուշադրություն է դարձվում նախագծային ծանրաբեռնվածությանը, նախագծային տեղաշարժին, ջերմաստիճանին և շրջակա միջավայրի կոռոզիայի աստիճանին, միաժամանակ հաշվի առնելով ջրով լցված խողովակաշարերի հավելյալ քաշը հիդրոստատիկ փորձարկման պայմաններում՝ զսպանակների գերբեռնվածությունը կամ պնդացումը կանխելու համար:

Տեղադրման ընթացքում Նավթի և գազի արդյունաբերության համար գարնանային կախիչներն ապահովում են ուղղահայաց ճշգրտման որոշակի տիրույթ՝ հիմքի բարձրացման սխալները և խողովակների պատրաստման շեղումները կլանելու համար: Մշտական ​​ուժի ագրեգատները կարող են կամայականորեն համալրվել պտուտակային կամ հիդրավլիկ օժանդակ կարգավորող սարքերով՝ նույնիսկ ծանր բեռի պայմաններում ճշգրիտ հավասարեցման համար: Խողովակաշարը տաքացնելուց հետո կողպեքը հանվում է, և կախիչը գործարկվում է՝ առանց որևէ տաք աշխատանք պահանջելու:

Երկարատև շահագործման ընթացքում հակառելաքսացիոն զսպանակային դիզայնը և կանոնավոր ստուգման կետերը օգնում են սպասարկման թիմերին ժամանակին հայտնաբերել աննորմալությունները: Ավելի քան 45 երկիր արտահանվող մեր նախագծերից հետագա աջակցության և կախիչի պատվերների ավելի քան 70%-ը ստացվում է առկա հաճախորդներից: Այս կրկնվող գնումների տվյալները որոշակի չափով արտացոլում են մեր արտադրանքի կայուն հուսալիությունը:

Նավթի և գազի օբյեկտներում կիրառման տիպիկ վայրեր

Հեղուկի կատալիտիկ ճեղքման (FCC) և հիդրոմշակման միավորներ. բարձր ջերմաստիճանի ռեակցիոն նավթի և գազի խողովակաշարերը և ռեգեներատորի ծխատար գազատարները շահագործման ընթացքում մեծ ջերմային տեղաշարժեր են ունենում վարդակների ծանրաբեռնվածության խիստ սահմանափակումներով: Մշտական ​​ուժի զսպանակային կախիչների օգտագործումը արդյունավետորեն վերահսկում է միջերեսային ուժերը սարքավորումների վրա, ինչպիսիք են ռեակտորները և երրորդ աստիճանի բաժանարարները՝ կանխելով եզրային հոդերի արտահոսքը:

LNG տերմինալներ և կրիոգեն համակարգեր. Կրիոգեն խողովակաշարերը բեռնաթափման զենքերի և պահեստավորման տանկերի միջև, ինչպես նաև սառնագենտի շրջանառության խողովակաշարերը բախվում են ջերմաստիճանի ծայրահեղ տարբերությունների: Գարնանային կախիչներն ընդունում են կրիոգեն դիմացկուն նյութեր՝ ապահովելու կայուն աջակցություն ողջ գործընթացում՝ սկսած սառը նախնական սառեցումից մինչև խորը կրիոգեն աշխատանք՝ պաշտպանելով ընդարձակման հոդերը և տանկի վարդակները:

Հում նավթի և արտադրանքի միջքաղաքային խողովակաշարեր. պոմպակայաններում և փականների տարածքի խողովակաշարերում մուտքային և ելքային խողովակաշարերը ունենում են ջերմաստիճանի տատանումներ սեզոնների և փոխադրվող միջավայրերի հետ: Փոփոխական զսպանակավոր կախիչները, որոնք համակցված են սահմանային փակագծերի հետ, պահպանում են խողովակաշարի պատշաճ թեքությունը՝ խուսափելով թրթռումից և ջրային մուրճի վտանգներից, որոնք առաջանում են հենակետի վերացման հետևանքով:

Օֆշորային հարթակներ և FPSO-ներ. Մշտական ​​ուժի զսպանակավոր կախիչները սահմանային ֆունկցիաներով կարող են օգտագործվել կափույրների հետ միասին՝ ջերմային տեղաշարժը փոխհատուցելու համար՝ միաժամանակ զսպելով քամու և ալիքների հետևանքով առաջացած ցածր հաճախականության տատանումները՝ նվազեցնելով հոդերի հոգնածության վնասը:

Որակի փաստաթղթեր և տեխնիկական աջակցություն

Սկսած զսպանակային մետաղալարերի մուտքային վերաստուգումից՝ մեր գործարանն իրականացնում է որակի խիստ հսկողություն յուրաքանչյուր փուլում՝ ջերմային թվերի ստուգում, կարծրություն և մետալոգրաֆիկ ստուգում ջերմային մշակումից հետո, պատրաստի արտադրանքի ամբողջական հարվածի կոշտության փորձարկում և ծածկույթի կպչունության փորձարկում: Նավթի և գազի արդյունաբերության համար Spring Hangers-ի յուրաքանչյուր խմբաքանակ կարող է տրամադրվել նյութի որակի վկայագրերով, ստուգման հաշվետվություններով, NACE համապատասխանության հայտարարություններով և ASME-ի հավաստագրման փաստաթղթերով՝ արտերկրում նախագծերի աուդիտներին աջակցելու համար:

Մեր տեխնիկական թիմը կարող է տրամադրել մանրամասն տեղադրման ձեռնարկներ և սառը վիճակի ճշգրտման առաջարկություններ, ինչպես պահանջվում է, և կարող է համագործակցել երրորդ կողմի վկայության կամ տեղում վերահսկողության հետ:

Եթե ​​Ձեզ անհրաժեշտ է կարգավորել Spring Hangers-ը նավթի և գազի արդյունաբերության համար նավթի և գազի հատուկ նախագծի համար, խնդրում ենք տրամադրել խողովակաշարի դասավորության գծագրեր, սթրեսի հաշվարկման հաշվետվություններ և տեղում բնապահպանական տվյալներ: Մենք կներկայացնենք ընտրության հաշվետվություն՝ ներառյալ բեռնվածքի ինսուլտի հաշվարկները և տեղադրման առաջարկվող բարձրությունները, այլ ոչ թե պարզապես ստանդարտ մոդելների ցանկը, որը կօգնի ձեզ վերահսկել ընդհանուր ծախսերը՝ միաժամանակ ապահովելով ձեր խողովակաշարի աջակցության համակարգի անվտանգ և հուսալի շահագործումը ողջ կյանքի ցիկլի ընթացքում:
