Գարնանային կախիչի հենարանվճռորոշ դեր է խաղում խողովակների քաշը, ջերմային շարժումը և թրթռումը վերահսկելու արդյունաբերական խողովակաշարերի պահանջարկ ունեցող համակարգերում: Tianshun-ը տրամադրում է ինժեներական զսպանակային լուծույթներ 10 N-ից մինչև 100,000 N բեռնվածության և մինչև 200 մմ տեղաշարժման հնարավորություններով, որոնք օժանդակում են էլեկտրաէներգիայի, նավթաքիմիական, LNG, նավթավերամշակման, ջեռուցման, դեղագործական և սննդի վերամշակման օբյեկտներում:
Գարնանային կախիչի ճիշտ ընտրված հենարանը թույլ է տալիս խողովակաշարային համակարգին անվտանգ շարժվել աշխատանքային ջերմաստիճանի փոփոխության դեպքում՝ պահպանելով վերահսկվող ուղղահայաց հենարանը: Ի տարբերություն կոշտ կախիչների, զսպանակների վրա հիմնված համակարգերը կարող են տեղավորել ջերմային ընդարձակումը և կծկումը, ավելի արդյունավետ բաշխել բեռները և օգնել նվազեցնել խողովակներին և միացված սարքավորումներին փոխանցվող սթրեսը: Tianshun-ն արտադրում է զսպանակային կախիչներ՝ օգտագործելով զսպանակային պողպատներ, ինչպիսիք են 60Si2MnA և 50CrVA, ածխածնային պողպատից պատյանների, պաշտպանիչ ծածկույթների, հարմարեցված միացումների և ծրագրի հատուկ բեռի և տեղաշարժի պահանջներով: Արդյունաբերական խողովակաշարի համար հենարան ընտրելիս էական է կառուցվածքի, աշխատանքի սկզբունքի, բնութագրերի, փորձարկման պահանջների և կիրառման պայմանների հասկանալը:
Բովանդակություն
Ի՞նչ է գարնանային կախիչի աջակցությունը:
Ինչպե՞ս է աշխատում գարնանային կախիչի հենարանը:
Որոնք են հիմնական բաղադրիչները:
Որո՞նք են հիմնական կատարողական առավելությունները:
Ի՞նչ տեխնիկական պարամետրեր պետք է ստուգեն ինժեներները:
Որտեղ են օգտագործվում գարնանային կախիչի հենարանները:
Փոփոխական ընդդեմ մշտական գարնանային աջակցության
Ինչպե՞ս են փորձարկվում գարնանային կախիչի հենարանները:
Ինչպե՞ս պետք է ընտրել ճիշտ աջակցությունը:
Ստացեք հարմարեցված գարնանային կախիչ լուծում
Ի՞նչ է գարնանային կախիչի աջակցությունը:

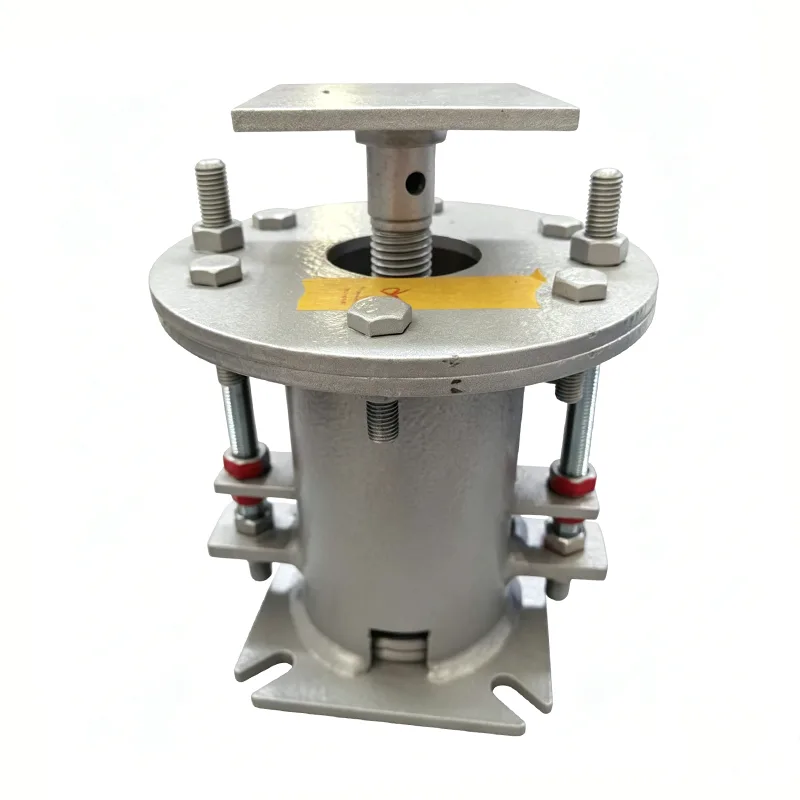

Գարնանային կախիչի հենարանը խողովակաշարի մեխանիկական հենարան է, որը նախատեսված է խողովակաշարի ծանրությունը կրելու համար՝ միաժամանակ թույլ տալով վերահսկվող ուղղահայաց շարժում: Այն օգտագործում է զսպանակի առաձգական վարքը՝ ջերմաստիճանի փոփոխություններից, գործառնական բեռներից և սպասարկման այլ պայմաններից առաջացած շարժումը հարմարեցնելու համար:
Երբ պրոցեսի խողովակը տաքանում է, այն կարող է ընդարձակվել և շարժվել սառը դիրքից: Երբ այն սառչում է, խողովակը կծկվում է: Կոշտ հենարանը կարող է սահմանափակել այս շարժումը և պոտենցիալ խողովակի լրացուցիչ լարվածություն ստեղծել: Պատշաճ կերպով մշակված զսպանակային կախիչը ապահովում է օժանդակ ուժ՝ միաժամանակ թույլ տալով խողովակին շարժվել իր նախագծված ճամփորդության միջակայքում:
Սա զսպանակային հենարանները հատկապես օգտակար է դարձնում գոլորշու գծերի, բարձր ջերմաստիճանի տեխնոլոգիական խողովակաշարերի, էլեկտրաէներգիայի արտադրության համակարգերի, նավթաքիմիական օբյեկտների, վերամշակման գործարանների և այլ կայանքների համար, որտեղ ջերմային տեղաշարժը պետք է հաշվի առնել խողովակների լարվածության նախագծման ժամանակ:
Ծրագրի ինժեներների համար աջակցությունը չպետք է ընտրվի պարզապես խողովակի անվանական չափերով: Գործող ծանրաբեռնվածությունը, տաք և սառը բեռները, ակնկալվող շարժումը, տեղադրման ուղղությունը, ջերմաստիճանը, միացման չափերը և կիրառելի նախագծային ստանդարտները բոլորը պետք է գնահատվեն:
Ինչպե՞ս է աշխատում գարնանային կախիչի հենարանը:
Գործողության հիմնական սկզբունքը պարզ է. զսպանակային հավաքը առաջացնում է վերահսկվող օժանդակ ուժ՝ միաժամանակ թույլ տալով խողովակի ուղղահայաց տեղաշարժը:
- Խողովակների բեռը փոխանցվում է.Կախիչը խողովակի քաշի և գործառնական բեռի մի մասը փոխանցում է կրող կառուցվածքին:
- Ջերմաստիճանի փոփոխությունները շարժում են առաջացնում.Երբ խողովակաշարը տաքանում կամ սառչում է, ջերմային ընդարձակումը կամ կծկումը առաջացնում են ուղղահայաց շարժում:
- Գարունը պատասխանում է.Զսպանակը սեղմվում կամ ձգվում է ըստ շարժման ուղղության և մեծության։
- Շարժումը մնում է վերահսկվող.Աջակցումը տեղավորում է նախագծված տեղաշարժը՝ խողովակը ֆիքսված դիրքի մեջ ստիպելու փոխարեն:
- Բեռը բաշխվում է.Աջակցման ճիշտ ընտրությունն օգնում է կանխել ավելորդ տեղայնացված բեռնումը խողովակների հենարաններում և միացված սարքավորումներում:
Խողովակների գործնական նախագծման մեջ զսպանակային կախիչը աշխատում է որպես ավելի մեծ աջակցության համակարգի մաս: Խողովակների կոշիկները, կոշտ հենարանները, ուղեցույցները, խարիսխները և այլ բաղադրիչները կարող են օգտագործվել միասին՝ համաձայն խողովակաշարի լարվածության վերլուծության և նախագծի պահանջների:
Որոնք են հիմնական բաղադրիչները:
Գարնանային կախիչի հուսալիությունը կախված է դրա զսպանակային հավաքման, բնակարանի, ճշգրտման մեխանիզմի և միացման սարքավորումների փոխազդեցությունից: Տիպիկ կոնֆիգուրացիան ներառում է հետևյալ բաղադրիչները.
| Բաղադրիչ | Առաջնային գործառույթ | Տիպիկ նյութ կամ առանձնահատկություն |
|---|---|---|
| Գարնանային ժողով | Ապահովում է վերահսկվող օժանդակ ուժ և հարմարեցնում շարժումը | 60Si2MnA կամ 50CrVA զսպանակ պողպատ |
| Բնակարանային | Պաշտպանում և տեղադրում է զսպանակային հավաքույթը | Q235B կամ Q345B ածխածնային պողպատ |
| Կարգավորող պտուտակ | Թույլ է տալիս բեռնվածքի և բարձրության ճշգրտում տեղադրման ընթացքում | Ծրագրին հատուկ պողպատե կոնստրուկցիա |
| Կախիչի ձող և աքսեսուարներ | Հենարանը միացնում է խողովակաշարին և կառուցվածքին | Ընտրված է նախագծի պահանջներին համապատասխան |
| Տեղաշարժման ցուցիչ | Ցույց է տալիս շարժման իրական դիրքը | Հստակ տեսանելի տրամաչափված ցուցում |
Միացման չափերը և պարագաները կարող են հարմարեցվել, երբ ստանդարտ կազմաձևերը չեն համապատասխանում տեղադրման պայմաններին: Սա հատկապես կարևոր է վերազինման նախագծերի կամ բարդ խողովակների դարակների համար, որտեղ տեղադրման հասանելի տարածքը սահմանափակ է:
Որո՞նք են հիմնական կատարողական առավելությունները:
Ջերմային շարժման փոխհատուցում
Առաջնային առավելությունը ջերմաստիճանի փոփոխությունների հետևանքով առաջացած խողովակների ուղղահայաց շարժումը հարմարեցնելու ունակությունն է: Tianshun-ի զսպանակային կախիչի ստանդարտ նմուշները կարող են ապահովել 50, 80, 120, 150 և 200 մմ գնահատված տեղաշարժման տարբերակներ՝ կախված ընտրված կոնֆիգուրացիայից:
Վերահսկվող բեռի աջակցություն
Արդյունաբերական խողովակաշարերը շահագործման ընթացքում կարող են զգալիորեն ավելի ծանրանալ գործընթացի հեղուկների, մեկուսացման և ծառայության պայմանների փոփոխության պատճառով: Ճիշտ նշված զսպանակային հավաքույթը օգնում է պահպանել վերահսկվող աջակցությունը գործառնական ցիկլի ընթացքում:
Նվազեցված թրթռումային փոխանցում
Զսպանակով ապահովված պայմանավորվածությունները կարող են օգնել նվազեցնել խողովակի թրթռման ուղղակի փոխանցումը կառուցվածքային անդամներին: Սա կարող է արժեքավոր լինել պտտվող սարքավորումների, գոլորշու համակարգերի, տեխնոլոգիական սարքավորումների և այլ կայանքների շուրջ, որտեղ թրթռումների վերահսկումը կարևոր է:
Տեղադրման ճկունություն
Կարգավորման մեխանիզմները տեղադրողներին թույլ են տալիս ճշգրտել աջակցության դիրքը և բեռնվածությունը տեղադրման ընթացքում: Սա կարող է պարզեցնել դաշտերի հավասարեցումը, համեմատած ամբողջովին կոշտ աջակցության դասավորության հետ:
Տարբեր նախագծերին հարմարվողականություն
Գարնանային կախիչները կարող են նախագծվել տարբեր բեռների, ճանապարհորդության պահանջների, նյութերի, կապի տեսակների և շրջակա միջավայրի պայմանների շուրջ: Tianshun-ը նաև տրամադրում է հարմարեցված լուծումներ հատուկ բեռի, տեղաշարժի, ջերմաստիճանի և միացման պահանջների համար:
Ի՞նչ տեխնիկական պարամետրեր պետք է ստուգեն ինժեներները:
Նախքան զսպանակային կախիչ պատվիրելը, ինժեներները պետք է սահմանեն իրական շահագործման պայմանները, այլ ոչ թե միավոր ընտրեն միայն խողովակի տրամագծի համաձայն: Հատկապես կարևոր են հետևյալ բնութագրերը.
| Պարամետր | Tianshun Reference Range | Ինչու է դա կարևոր |
|---|---|---|
| Աշխատանքային ծանրաբեռնվածություն | 10 N–100000 Ն | Որոշում է անհրաժեշտ օժանդակ հզորությունը |
| Գնահատված տեղաշարժ | 50–200 մմ | Պետք է համապատասխանի խողովակի ակնկալվող շարժմանը |
| Գործող ջերմաստիճանը | -20°C-ից +450°C | Ազդում է նյութի և գարնան ընտրության վրա |
| Գարնանային նյութ | 60Si2MnA / 50CrVA | Աջակցում է մեխանիկական և հոգնածության կատարմանը |
| Բնակարանային նյութ | Q235B / Q345B | Ապահովում է կառուցվածքային պաշտպանություն և աջակցություն |
| Մակերեւութային բուժում | Էպոքսիդային ցինկով հարուստ ծածկույթ / տաք ցինկապատում | Բարելավում է կոռոզիայից պաշտպանությունը |
| Կիրառելի ստանդարտներ | ANSI/HG 20644, GB/T 17116, DIN 2545 | Օգնում է արտադրանքը համապատասխանեցնել նախագծի բնութագրերին |
Միջազգային EPC նախագծերի համար ինժեներները կարող են նաև նշել ծրագրին հատուկ ստանդարտներ, նյութական վկայագրեր, ստուգման պահանջներ կամ երրորդ կողմի վկայություն: Այս պահանջները պետք է հաստատվեն մինչև արտադրությունը սկսելը:
Որտեղ են օգտագործվում գարնանային կախիչի հենարանները:
Գարնանային հենարանները հարմար են արդյունաբերական խողովակաշարերի համար, որտեղ բեռի հենարանը պետք է համակցվի վերահսկվող ջերմային շարժման հետ: Ընդհանուր դիմումները ներառում են.
- ՋԷԿ-ի գոլորշու և ջրի խողովակաշար
- Ատոմակայանների օժանդակ խողովակաշարային համակարգեր
- Նավթաքիմիական գործընթացների խողովակաշարեր
- Նավթավերամշակման վառարանի և սյունակի խողովակաշար
- LNG և LPG տերմինալային խողովակաշարեր
- Քաղաքային կենտրոնական ջեռուցման ցանցեր
- Դեղագործական գործընթացի խողովակաշար
- Սննդի վերամշակման սանիտարական խողովակաշար
- Բարձր ջերմաստիճանի և բարձր ճնշման գոլորշու գծեր
Քիմիական և նավթաքիմիական օբյեկտների համար մակերևույթի պաշտպանությունը և նյութերի ընտրությունը կարող են հատկապես կարևոր լինել, քանի որ հենարանը կարող է ենթարկվել խոնավության, քայքայիչ մթնոլորտի կամ պահանջկոտ աշխատանքային ջերմաստիճանի:
Փոփոխական ընդդեմ մշտական գարնանային աջակցության. ո՞րն է տարբերությունը:
Խողովակաշարի աջակցության նախագծման ամենակարևոր որոշումներից մեկն այն է, թե արդյոք կիրառումը պահանջում է փոփոխական կամ մշտական զսպանակային կոնֆիգուրացիա:
| Համեմատություն | Փոփոխական գարնանային աջակցություն | Գարնանային մշտական աջակցություն |
|---|---|---|
| Աջակցող ուժ | Փոխվում է գարնան շարժման հետ | Նախագծված է մոտավորապես կայուն մնալու համար |
| Տիպիկ Օգտագործում | Չափավոր ջերմային շարժում | Մեծ շարժում կամ ծանրաբեռնվածության փոփոխության խիստ պահանջներ |
| Դիզայնի նկատառում | Բեռի թույլատրելի փոփոխություն | Բեռնման կայունություն ամբողջ ճանապարհորդության ընթացքում |
| Տիպիկ հավելված | Ընդհանուր գործընթաց և կոմունալ խողովակաշար | Հիմնական գոլորշու և զգայուն սարքավորումների միացումներ |
Փոփոխական զսպանակային հենարանը կարող է տեղին լինել, երբ հենակետային ուժի փոփոխությունը մնում է ընդունելի խողովակաշարի լարվածության նախագծում: Մշտական զսպանակային դասավորություն կարելի է համարել այնտեղ, որտեղ միացված սարքավորումն ունի ավելի խիստ թույլատրելի բեռնվածքի փոփոխություններ կամ որտեղ ակնկալվում է էական ուղղահայաց ճանապարհորդություն:
Ճիշտ ընտրությունը պետք է հիմնված լինի նախագծի խողովակների լարվածության վերլուծության, տաք և սառը բեռնվածության պայմանների, շարժման ուղղության և սարքավորումների վարդակների սահմանափակումների վրա:
Ինչպե՞ս են փորձարկվում գարնանային կախիչի հենարանները:
Որակի ապահովումը հատկապես կարևոր է, քանի որ զսպանակային կախիչը կրող բաղադրիչ է: Փորձարկումը պետք է ստուգի ոչ միայն արտաքին չափսերը, այլև նյութի վիճակը, զսպանակների աշխատանքը, բեռնվածքի վարքը և պաշտպանիչ ծածկույթը:
Տիպիկ ստուգման և փորձարկման գործողությունները ներառում են.
- Տեսողական և ծավալային ստուգում
- Դրական նյութի նույնականացում (PMI), որտեղ պահանջվում է
- Կոշտության փորձարկում
- Մագնիսական մասնիկների կամ հեղուկ ներթափանցման փորձարկում, որտեղ կիրառելի է
- Գարնանային բեռի փորձարկում
- Բեռի-տեղաշարժի կորի ստուգում
- Ծածկույթի հաստության ստուգում
- Վերջնական հավաքման ստուգում
Գործարանի փորձարկման հաշվետվությունները և նյութերի փորձարկման հաշվետվությունները կարող են տրամադրվել կիրառելի պատվերների համար: Լրացուցիչ ստուգում պահանջող նախագծերի համար երրորդ կողմի ստուգումը, ականատեսների փորձարկումը, նյութերի փորձարկումը, եռակցման NDT կամ նախքան առաքումը ստուգելը կարող է կազմակերպվել նաև պայմանագրի պահանջներին համապատասխան:
Ինչպե՞ս պետք է ընտրել գարնանային կախիչի ճիշտ աջակցությունը:
Ճիշտ ընտրությունը սկսվում է ինժեներական տվյալներից: Օգտակար բնութագրերի փաթեթը պետք է ներառի հետևյալ տեղեկատվությունը.
- Խողովակների չափը և կազմաձևումը
- Գործող և տեղադրված բեռներ
- Տաք և սառը ծանրաբեռնվածության պայմաններ
- Ակնկալվող ուղղահայաց տեղաշարժ
- Շարժման ուղղություն
- Աշխատանքային և դիզայնի ջերմաստիճանը
- Պահանջվող մոնտաժային դասավորություն
- Միացման չափերը
- Նյութի և ծածկույթի պահանջներ
- Կիրառելի նախագծման և ստուգման ստանդարտներ
Բարդ համակարգերի համար խողովակաշարի լարվածության իզոմետրիկ կամ համապատասխան աջակցության ժամանակացույցի ապահովումը կարող է զգալիորեն բարելավել կախիչի ընտրության ճշգրտությունը: Ինժեներները կարող են այնուհետև գնահատել, թե արդյոք հարմար է փոփոխական զսպանակը, հաստատուն զսպանակը կամ այլ աջակցության դասավորությունը:
Երբ ստանդարտ չափսերը պիտանի չեն, զսպանակային կախիչի հարմարեցված լուծումները կարող են ներառել հատուկ բեռնվածքի հզորություններ, ոչ ստանդարտ միացումներ, հարմարեցված տեղադրման չափսեր, կոռոզիոն դիմացկուն նյութեր և բարձր կամ ցածր ջերմաստիճանի միջավայրերի դիզայն:
Հաճախակի տրվող հարցեր Spring Hanger Support-ի մասին
1. Ո՞րն է գարնանային կախիչի հենարանի հիմնական նպատակը:
Դրա հիմնական նպատակն է աջակցել խողովակաշարի բեռներին՝ միաժամանակ թույլ տալով վերահսկվող ուղղահայաց շարժում՝ առաջացած ջերմային ընդարձակման և կծկման հետևանքով: Այն կարող է նաև օգնել նվազեցնել թրթռումների փոխանցումը և պահպանել ավելի կայուն աջակցության վիճակը շահագործման ընթացքում:
2. Ի՞նչ բեռնվածքի միջակայք կարող է կարգավորել Tianshun զսպանակային կախիչի հենարանները:
Հղված ստանդարտ արտադրանքի տեսականին ընդգրկում է աշխատանքային բեռներ 10 N-ից մինչև 100,000 N: Փաստացի ընտրությունը կախված է խողովակի շահագործման պայմաններից, բեռնվածքի պահանջներից, ճանապարհորդությունից և նախագծի նախագծման տվյալներից:
3. Որքա՞ն տեղաշարժ կարող է տեղավորել զսպանակային կախիչը:
Ստանդարտ գնահատված տեղաշարժի տարբերակները ներառում են 50 մմ, 80 մմ, 120 մմ, 150 մմ և 200 մմ: Հարմարեցված ճանապարհորդության պահանջները կարող են գնահատվել ըստ իրական խողովակաշարի շարժման:
4. Ինչ նյութեր են սովորաբար օգտագործվում գարնանային հավաքման համար:
Տարածված զսպանակային նյութերը ներառում են 60Si2MnA և 50CrVA: Բնակարանային նյութերը կարող են ներառել Q235B և Q345B ածխածնային պողպատ, մինչդեռ մակերեսային մշակումը կարող է օգտագործել էպոքսիդային ցինկով հարուստ ծածկույթներ կամ տաք ցինկապատում:
5. Ե՞րբ պետք է հաշվի առնել մշտական զսպանակային հենարանը:
Մշտական զսպանակ կարելի է համարել, երբ խողովակաշարը զգալի ուղղահայաց տեղաշարժ է ունենում կամ երբ միացված սարքավորումը պահանջում է, որ օժանդակ ուժը մնա մոտավորապես անփոփոխ նախագծված ճանապարհորդության ընթացքում: Վերջնական ընտրությունը պետք է հետևի խողովակների լարվածության վերլուծությանը և ծրագրի պահանջներին:
6. Գարնանային կախիչի հենարանները կարո՞ղ են հարմարեցվել:
Այո՛։ Անհատականացումը կարող է ներառել բեռի և տեղաշարժի պահանջները, նյութերի ընտրությունը, կապի տեսակները, տեղադրման չափերը, շրջակա միջավայրի պայմանները և նախագծին հատուկ այլ պահանջներ:
Ստացեք հարմարեցված գարնանային կախիչ լուծում
Հուսալի գարնանային աջակցության համակարգը սկսվում է ճշգրիտ ինժեներական տվյալներով, համապատասխան նյութերի ընտրությամբ, վերահսկվող արտադրությամբ և փաստաթղթավորված փորձարկումներով: Tianshun-ը համատեղում է գարնանային աջակցության արտադրական փորձը արդյունաբերական խողովակաշարերի կիրառման համար հարմարեցված ինժեներական ծառայությունների հետ: Եթե դուք պլանավորում եք էլեկտրաէներգիայի, նավթաքիմիական, նավթավերամշակման, LNG, ջեռուցման, դեղագործական կամ այլ խողովակաշարերի նախագիծ, կիսվեք ձեր բեռի, տեղաշարժի, ջերմաստիճանի, միացման և քանակի պահանջներով ինժեներական թիմի հետ: Իմացեք ավելին Tianshun Spring Hanger Support-ի մասին կամկապվեք մեզ հետնախագծի հատուկ առաջարկության և գնանշման համար:
