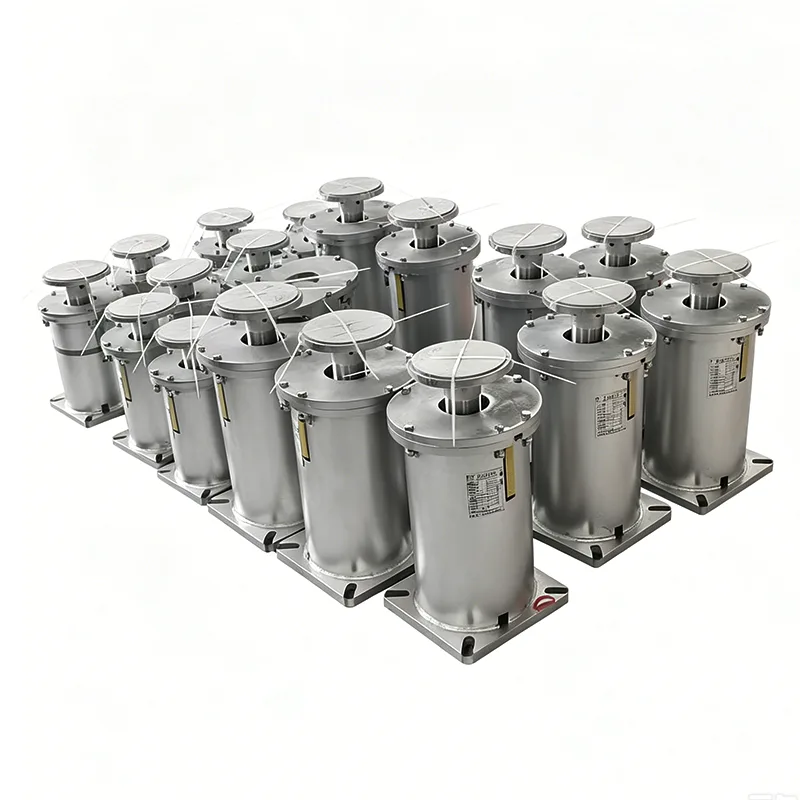

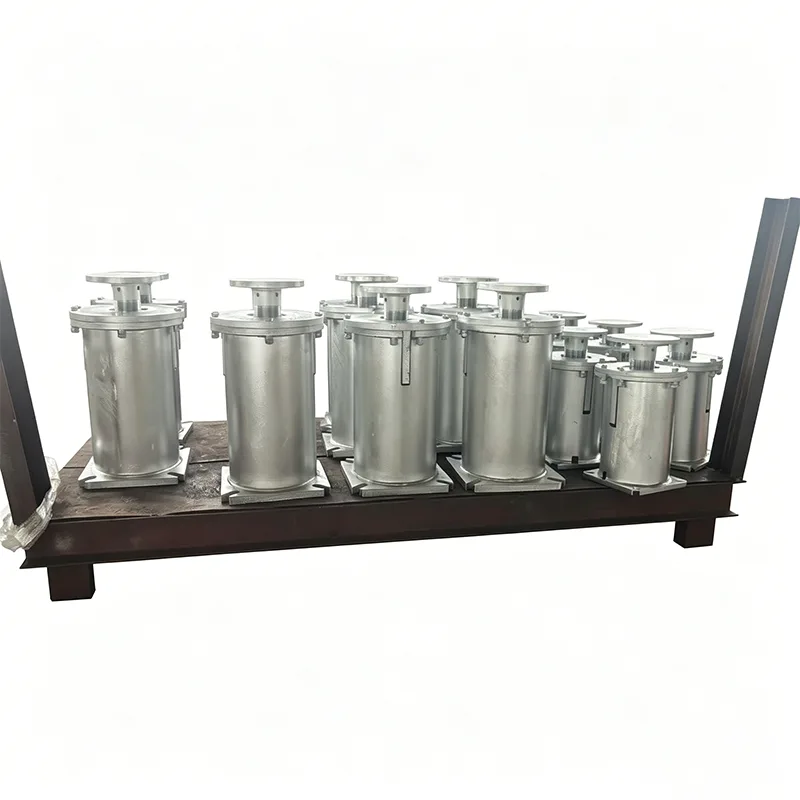

Քիմիական գործարանի գարնանային աջակցություն

Խողովակաշարերի համակարգերը քիմիական գործարաններում գործում են կոշտ պայմաններում, որոնք ներառում են քայքայիչ միջավայրեր, փոփոխվող բարձր և ցածր ջերմաստիճաններ, դյուրավառ և պայթուցիկ մթնոլորտներ, ինչպես նաև անվտանգության խիստ պահանջներ: Սովորական գարնանային հենարանները հակված են կոռոզիայի, հոգնածության կոտրվածքի և աշխատանքի վատթարացմանը նման ծանր աշխատանքային պայմաններում, ինչը կարող է հանգեցնել խողովակաշարի արտահոսքի, սարքավորումների վնասման և նույնիսկ անվտանգության վթարների: Հատկապես մշակված այս պահանջկոտ աշխատանքային պայմանների համար՝ Chemical Plant Spring Support-ը հատուկ օժանդակ արտադրանք է, որը կարող է երկարաժամկետ կայուն գործել բարդ քիմիական միջավայրերում:

Այս նկարը ցույց է տալիս փոփոխական զսպանակային հենարանի/կախովի բեռնվածքի տեղաշարժի կատարողականի կորը, ներառյալ բեռի և տեղաշարժի հիմնական պարամետրերը՝ ապրանքի կրող ճշգրտությունը և գործառնական հուսալիությունը ստուգելու համար:

Յուրաքանչյուր միավոր մինչև առաքումը ենթակա է բեռնվածքի չափորոշման և կատարողականի փորձարկման: Կարգավորման-բեռնվածության շեղումը վերահսկվում է ±5%-ի սահմաններում՝ համապատասխանելով ANSI/MSS‑SP‑58‑2018 միջազգային ստանդարտին, ինչպես նաև NB/T47039‑2013-ին:

Արտադրանքը համապատասխանում է էլեկտրաէներգիայի, նավթաքիմիական և այլ արդյունաբերական խողովակաշարերի տեխնիկական պահանջներին: Ըստ MSS‑SP‑58‑2018, փոփոխական զսպանակային ստորաբաժանումների բեռնվածքի առավելագույն թույլատրելի փոփոխականությունը չպետք է գերազանցի աշխատանքային տաք բեռի 25%-ը լիարժեք աշխատանքային ճանապարհորդության ընթացքում:

Բեռի տեղաշարժի կորը՝ ստացված կայուն զսպանակային հենարանի/կախիչի տիպի փորձարկումից։ Հորիզոնական առանցքը նշանակում է տեղաշարժ, իսկ ուղղահայաց առանցքը ներկայացնում է բեռը: Ամբողջ աշխատանքային ճանապարհորդության ընթացքում կորը մնում է մոտավորապես հորիզոնական՝ ցույց տալով, որ աջակցող ուժը հիմնականում մնում է անփոփոխ, երբ խողովակաշարը շեղվում է ջերմային ընդարձակման և կծկման պատճառով:

Այս տեսակի թեստը ստուգում է բեռնվածքի կայունությունը, կայուն զսպանակային ստորաբաժանումների բեռնվածքի կայունությունը և գործառնական հուսալիությունը: Բոլոր արտադրական ստորաբաժանումները ենթակա են բեռնվածքի չափորոշման՝ նախքան առաքումը, բեռի շեղումը վերահսկվում է ±6%-ի սահմաններում՝ համաձայն ANSI/MSS-SP-58-2018 և NB/T47038-2013-ի:

Այս արտադրատեսակները կիրառելի են մեծ ջերմային տեղաշարժով արդյունաբերական խողովակաշարերի համակարգերի համար, ներառյալ հիմնական գոլորշու խողովակաշարերը և բարձր ջերմաստիճանի և բարձր ճնշման այլ խողովակաշարերը:

The Chemical Plant Spring Support-ը հատուկ նախագծված առաձգական խողովակի հենարան է, որը նախատեսված է բացառապես քիմիական արդյունաբերության համար: Այն հիմնականում կրում է խողովակաշարի մեռած քաշը, փոխհատուցում է ջերմային ընդարձակման և կծկման հետևանքով առաջացած տեղաշարժը և մեկուսացնում գործընթացային սարքավորումներից փոխանցվող թրթռումները:

Քիմիական խողովակների աջակցության համակարգերի նախագծման և արտադրության 14 տարվա փորձով Յանգժոու Տյանշուն խողովակաշարը արտադրանք է մատակարարել ավելի քան 200 քիմիական նախագծերի ամբողջ աշխարհում, ներառյալ լայնածավալ վերամշակման և քիմիական ինտեգրման բազաները, նուրբ քիմիական պարկերը և դեղագործական գործարանները:

Նպատակային դիզայնի առանձնահատկությունները

▶  Գերազանց կոռոզիոն դիմադրություն. ընդունում է հատուկ նյութեր և բազմաշերտ հակակոռոզիոն միջոցներ՝ թթուների, ալկալիների, աղերի և այլ քայքայիչ միջավայրերի էրոզիայի դեմ դիմակայելու համար:

▶  Պայթյունակայուն կառուցվածք. բոլոր բաղադրիչները համապատասխանում են քիմիական պայթյունապաշտպան ստանդարտներին՝ առանց կայծի առաջացման վտանգի:

▶  Առաջնակարգ կնքման արդյունավետություն. հագեցած է ամբողջովին փակ պաշտպանիչ պատյանով, որը կանխում է քայքայիչ գազերի և հեղուկների մուտքը զսպանակային սարք:

▶  Ջերմաստիճանի լայն հարմարվողականություն. հուսալիորեն աշխատում է լայնածավալ ջերմաստիճանի միջակայքում՝ -196℃-ից +550℃:

▶  Բեռնվածության բարձր ճշգրտություն. ճշգրտորեն տրամաչափված է առաքումից առաջ, բեռի շեղումը վերահսկվում է ±5% սահմաններում:

▶  Առանց սպասարկման դիզայն. պարզ և ամուր կառուցվածքը չի պահանջում կանոնավոր սպասարկում աշխատանքային նորմալ պայմաններում:

Արդյունավետության համեմատություն սովորական զսպանակային հենարանների հետ

Ստանդարտ տեխնիկական պարամետրեր

Տիպիկ կիրառման սցենարներ

Քիմիական գործարանի գարնանային աջակցությունը լայնորեն կիրառվում է քիմիական օբյեկտների տարբեր խողովակաշարերի համակարգերի համար.

Թթուներ, ալկալիներ, աղեր և այլ քայքայիչ միջավայրեր տեղափոխող խողովակաշարեր

Բարձր ջերմաստիճանի և բարձր ճնշման գործընթացի խողովակաշարեր

Կրիոգեն հեղուկ խողովակաշարեր (հեղուկ թթվածին, հեղուկ ազոտ, հեղուկ ամոնիակ)

Դյուրավառ և պայթուցիկ միջավայրերի (բենզին, դիզել, բնական գազ) խողովակաշարեր

Ռեակտորների, ջերմափոխանակիչների, աշտարակների և այլ տեխնոլոգիական սարքավորումների միացնող խողովակաշարեր

Կեղտաջրերի և թափոնների գազի մաքրման խողովակաշարեր

Արտադրություն և որակի վերահսկում

Մենք կառուցել ենք հատուկ արտադրական գծեր քիմիական արտադրանքի համար: Քիմիական գործարանների զսպանակները պատրաստված են քիմիական արդյունաբերության ամենաբարձր չափանիշներին համապատասխան.

Բոլոր ապրանքները մինչև առաքումը ենթարկվում են համապարփակ ներքին փորձարկման:

Ներքին փորձարկումները ներառում են՝ ծավալային և տեսողական ստուգում, PMI (Postitive Material Identification), կարծրության փորձարկում, MT/PT ոչ կործանարար փորձարկում (եթե կիրառելի է), զսպանակային բեռնվածքի փորձարկում (բեռնվածության-տեղաշարժման կորերով) և ծածկույթի հաստության չափում:

Տրվում են գործարանային փորձարկման հաշվետվություններ (FTR) և նյութական փորձարկման հաշվետվություններ (MTR):

Ներքին փորձարկումը չի հանդիսանում երրորդ կողմի թեստավորում, որը հավատարմագրված է ILAC-ի կողմից: Երրորդ կողմի ականատեսների փորձարկումը կամ լաբորատոր փորձարկումը հասանելի է որպես առանձին, ընտրովի ծառայություն:

Լրացուցիչ երրորդ կողմի ստուգման ծառայություններ (մեջբերված առանձին).

1. Նյութի փորձարկում՝ քիմիական կազմի վերլուծություն, առաձգական փորձարկում, Charpy ցածր ջերմաստիճանի ազդեցության փորձարկում և կարծրության փորձարկում:

2. Եռակցման NDT. Մագնիսական մասնիկների փորձարկում (MT), հեղուկ ներթափանցման փորձարկում (PT), ուլտրաձայնային փորձարկում (UT) և ռադիոգրաֆիկ փորձարկում (RT):

3. Գարնանային բեռնվածքի կատարողականի փորձարկում, ներառյալ բեռ-տեղաշարժման կորերը:

4. Տաք ցինկապատման/էպոքսիդային ծածկույթի կոռոզիայից պաշտպանության ստուգում:

5. Ականատեսների փորձարկում, գործարանային հսկողություն և նախնական առաքման ստուգում (PSI):

Մեր արտադրանքի բեռնվածության ճշգրտությունը, փորձարկման ստանդարտները և փաստաթղթերի համակարգերը համեմատվում են LISEGA խողովակների աջակցման միջազգային համակարգի հետ: Ի տարբերություն ստանդարտ հայրենական արտադրողների, որոնք մատակարարում են միայն արտադրանքը, մենք ապահովում ենք բեռի տեղաշարժի կորը յուրաքանչյուր զսպանակային միավորի հետ. մենք նաև հեշտացնում ենք երրորդ կողմի SGS-ի փորձարկումները և ականատեսների ստուգումները, ինչպես նաև աջակցում ենք փաստաթղթերի վերանայմանը PE/CPE ինժեներների կողմից արտասահմանյան նախագծերի համար:

Անհատականացում և օժանդակ ծառայություններ

▶  Հատուկ նյութերի հարմարեցում. հասանելի են Hastelloy, Monel և այլ հատուկ համաձուլվածքներից պատրաստված արտադրանք:

▶  Ոչ ստանդարտ դիզայն. հարմարեցված ապրանքներ, որոնք մշակվել են ըստ հաճախորդի գծագրերի և իրական աշխատանքային պայմանների:

▶  Համակարգային լուծումներ. ինտեգրված նախագծում և խողովակների աջակցության ամբողջական համակարգերի ամբողջական մատակարարում քիմիական գործարանների համար:

▶  Տեխնիկական սպասարկում տեղում. պրոֆեսիոնալ ինժեներներ կարող են ուղարկվել տեղում տեղադրման ուղղորդման և շահագործման հանձնելու համար:

▶ 12-ամսյա երաշխիք. անսարք ապրանքները երաշխիքային ժամկետի ընթացքում կվերանորոգվեն կամ կփոխարինվեն անվճար:

Քիմիական գործարանի գարնանային աջակցության և մասնագիտական ​​ընտրության վերաբերյալ լրացուցիչ մանրամասների համար դիմեք մեր տեխնիկական թիմին:
