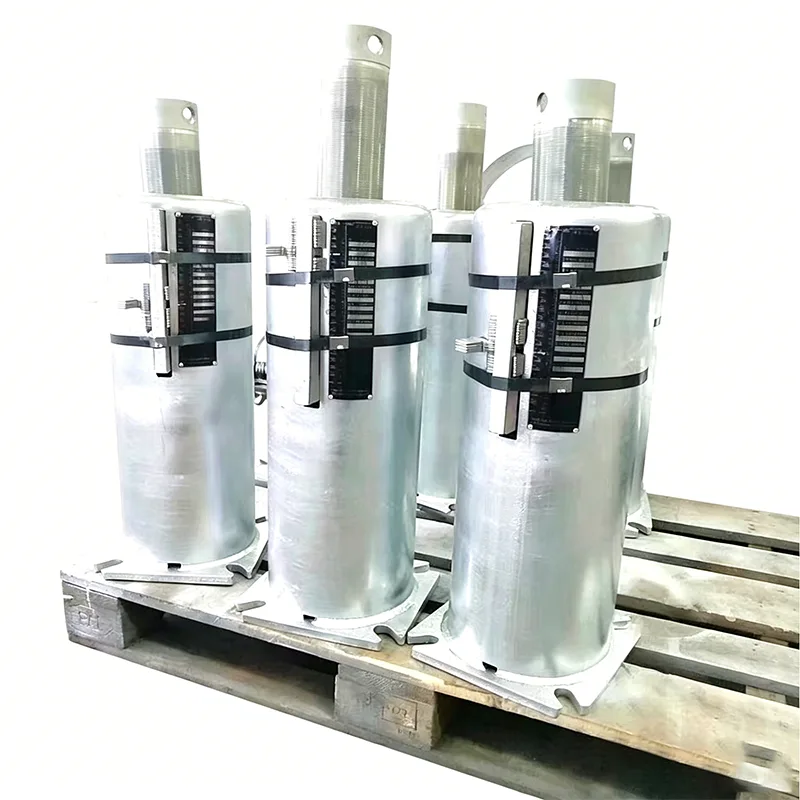

Էլեկտրակայանի գարնանային հենարաններ

Հիմնվելով խողովակաշարերի հենարանների/կախիչների և էլեկտրակայանների օժանդակ լուծումների 14 տարվա փորձի վրա՝ Yangzhou Tianshun Pipeline Technology Co., Ltd.-ն տրամադրում է էլեկտրակայանների աղբյուրի աջակցություն ջերմային էներգիայի, ատոմային էներգիայի և համակցված ցիկլի էլեկտրակայանների համար: Այս արտադրանքները նախագծված են վերահսկելու ջերմային տեղաշարժը և սթրեսի բաշխումը բարձր ջերմաստիճանի, բարձր ճնշման խողովակաշարերում՝ պաշտպանելով հիմնական սարքավորումների կարևոր միջերեսները, ինչպիսիք են կաթսաները և գոլորշու տուրբինները: Հետևյալ մանրամասները ներառում են արտադրանքի առանձնահատկությունները, ինժեներական առավելությունները և կիրառման հատուկ վայրերը:

Այս նկարը ցույց է տալիս փոփոխական զսպանակային հենարանի/կախովի բեռնվածքի տեղաշարժի կատարողականի կորը, ներառյալ բեռի և տեղաշարժի հիմնական պարամետրերը՝ ապրանքի կրող ճշգրտությունը և գործառնական հուսալիությունը ստուգելու համար:

Յուրաքանչյուր միավոր մինչև առաքումը ենթակա է բեռնվածքի չափորոշման և կատարողականի փորձարկման: Կարգավորման-բեռնվածության շեղումը վերահսկվում է ±5%-ի սահմաններում՝ համապատասխանելով ANSI/MSS‑SP‑58‑2018 միջազգային ստանդարտին, ինչպես նաև NB/T47039‑2013-ին:

Արտադրանքը համապատասխանում է էլեկտրաէներգիայի, նավթաքիմիական և այլ արդյունաբերական խողովակաշարերի տեխնիկական պահանջներին: Ըստ MSS‑SP‑58‑2018, փոփոխական զսպանակային ստորաբաժանումների բեռնվածքի առավելագույն թույլատրելի փոփոխականությունը չպետք է գերազանցի աշխատանքային տաք բեռի 25%-ը լիարժեք աշխատանքային ճանապարհորդության ընթացքում:

Բեռի տեղաշարժի կորը՝ ստացված կայուն զսպանակային հենարանի/կախիչի տիպի փորձարկումից։ Հորիզոնական առանցքը նշանակում է տեղաշարժ, իսկ ուղղահայաց առանցքը ներկայացնում է բեռը: Ամբողջ աշխատանքային ճանապարհորդության ընթացքում կորը մնում է մոտավորապես հորիզոնական՝ ցույց տալով, որ աջակցող ուժը հիմնականում մնում է անփոփոխ, երբ խողովակաշարը շեղվում է ջերմային ընդարձակման և կծկման պատճառով:

Այս տիպի թեստը ստուգում է բեռնվածքի կայունությունը, ամբողջ ճանապարհորդության կայունությունը և մշտական ​​զսպանակային միավորների գործառնական հուսալիությունը: Բոլոր արտադրական ստորաբաժանումները ենթակա են բեռնվածքի չափորոշման՝ նախքան առաքումը, բեռի շեղումը վերահսկվում է ±6%-ի սահմաններում՝ համաձայն ANSI/MSS-SP-58-2018 և NB/T47038-2013-ի:

Այս արտադրատեսակները կիրառելի են մեծ ջերմային տեղաշարժով արդյունաբերական խողովակաշարերի համակարգերի համար, ներառյալ հիմնական գոլորշու խողովակաշարերը և բարձր ջերմաստիճանի և բարձր ճնշման այլ խողովակաշարերը:

Ապրանքի առանձնահատկությունները

Էլեկտրակայանների աղբյուրների հենարանները նախագծված են հատուկ նախագծման հիման վրա՝ հիմնված խողովակաշարի լարվածության վերլուծության արդյունքների վրա, որոնց հիմնական բնութագրերը կենտրոնացած են բեռի պահպանման, տեղաշարժման հարմարվողականության և երկարաժամկետ գործառնական կայունության վրա:

Բեռի տեղաշարժի մեխանիզմ. հասանելի է երկու կոնֆիգուրացիաներով՝ փոփոխական զսպանակավոր կախիչներ/հենարաններ և մշտական ​​ուժի զսպանակավոր կախիչներ/հենարաններ: Փոփոխական զսպանակային ստորաբաժանումները կրում են բեռ գծային կոշտությամբ, մինչդեռ հաստատուն ուժային միավորներն ապահովում են գրեթե մշտական ​​օժանդակ ուժ ամբողջ աշխատանքային հարվածի ընթացքում՝ շեղումը վերահսկվող 5%-ի սահմաններում՝ վերացնելով լրացուցիչ սթրեսը խողովակաշարերում, որն առաջանում է տատանվող հենակետային ուժերից:

Նյութի և ջերմաստիճանի համատեղելիություն. Զսպանակային տարրերը պատրաստված են լեգիրված զսպանակային պողպատներից, ներառյալ 60Si2Mn և 50CrVA: Կառուցվածքային բաղադրիչները կարող են պատրաստվել ածխածնային պողպատից, ջերմակայուն խառնուրդ պողպատից կամ չժանգոտվող պողպատից: Գործառնական ջերմաստիճանի ընդհանուր թույլատրելի միջակայքը ընդգրկում է -196°C-ից +650°C՝ համապատասխանելով խողովակաշարի բոլոր պահանջներին՝ ցածր ջերմաստիճանի սնուցող ջրից մինչև բարձր ջերմաստիճանի հիմնական գոլորշու:

Տեղադրում և շահագործում Նախագծում. Յուրաքանչյուր հենարան/կախիչ հագեցած է տեղադրման կողպեքով և բեռնվածքի տեղաշարժման ցուցանակով: Գործողությունը ակտիվացնելու համար պարզապես հեռացրեք կողպեքը սառը վիճակում տեղադրվելուց հետո: Անվանատախտակի տվյալները հեշտացնում են մոդելի համարների և նախադրված բեռների տեղում ստուգումը, ինչը զգալիորեն կրճատում է գործարկման ժամանակը:

Համապարփակ ներտնային փորձարկում. բոլոր թեստերը, ներառյալ զսպանակային կոշտությունը, սեղմման շեղումը և մակերեսային ծածկույթի հաստությունը, անցկացվում են մեր սեփական լաբորատորիայում՝ արտադրական խմբաքանակներում հետևողական աշխատանք ապահովելու համար: Յուրաքանչյուր միավոր անցնում է երեք ամբողջական հարվածի սեղմման ցիկլեր, որոնք գրանցվում են կոշտության կորով մինչև առաքումը:

Դիզայնի այս հատկանիշներով Էլեկտրակայանի գարուն աջակցողները պահպանում են խողովակաշարերի համակարգերի կանխորոշված ​​բարձրությունը գծային ջերմային ընդարձակման և շարունակական թրթռումների համակցված պայմաններում՝ նվազեցնելով չպլանավորված անջատումների հավանականությունը:

Ինժեներական առավելություններ

Էլեկտրակայանների խողովակաշարերի նախագծման մեջ, համեմատած զուտ կոշտ հենարանների կամ խողովակների սեղմակի ամրացման հետ, առաձգական օժանդակ լուծումները ուղղակիորեն բարելավում են սթրեսի վերահսկումը, սարքավորումների պաշտպանությունը և տեղադրման հարմարվողականությունը: Էլեկտրակայանի աղբյուրների հենարանների ինժեներական արժեքը արտացոլվում է հետևյալ ասպեկտներում.

Արդյունավետ ջերմային տեղաշարժի փոխհատուցում. կոշտ հենարանները չեն կարող կլանել խողովակաշարի ջերմային ընդլայնումը, ինչը հաճախ հանգեցնում է խողովակների համակարգի կապի, աջակցության վերացման կամ գերբեռնման: Էլաստիկ կախիչները/հենակետերը բեռը կրում են գծային կամ անընդհատ, երբ խողովակաշարը տեղաշարժվում է, լարվածության մակարդակը պահելով թույլատրելի սահմաններում, որոնք սահմանված են ASME B31.1 ծածկագրերով:

Նվազեցված մղում և պահեր հիմնական սարքավորումների միջերեսներում. Կաթսայի գլխիկները և տուրբինի գոլորշու մուտքերը չափազանց զգայուն են ուժերի և պահերի նկատմամբ: Գարնանային կախիչներով/հենակետերով կարգավորելուց հետո միջերեսի մղումը զգալիորեն կրճատվում է՝ կանխելով եռակցման ճեղքերը և եզրերի արտահոսքերը: Սա կարևոր միջոց է տուրբինի պատյանների, հիմնական գոլորշու փականների և այլ սարքավորումների պահպանման միջակայքերը երկարացնելու համար:

Վիբրացիայի փոխանցման ճնշում. էլեկտրակայանների խողովակաշարերը հակված են թրթռումների բարձր արագությամբ գոլորշու կամ երկփուլ հոսքի պայմաններում: Գարնանային աջակցության համակարգերը հարմարեցնում են հենարանի կոշտությունը օպտիմալ միջակայքում՝ առաձգական տարրերի միջոցով, և երբ զուգակցվում են կափույրների հետ, արդյունավետորեն ցրում են թրթռման էներգիան՝ կանխելու կառուցվածքային հոգնածությունը:

Տեղում տեղադրման մեծ հանդուրժողականություն. զսպանակավոր կախիչները/հենակետերը թույլ են տալիս լավ ճշգրտում կատարել որոշակի բարձրության միջակայքում՝ փոխհատուցելով քաղաքացիական հիմքերի և սառը վիճակում խողովակաշարերի տեղադրման շեղումները: Մշտական ​​ուժի զսպանակային ստորաբաժանումները հաճախ հագեցված են հիդրավլիկ կամ պտուտակային օժանդակ կարգավորող սարքերով՝ տեղում ճշգրիտ հավասարեցման համար:

Երկարատև շահագործում և հակառելաքսացիա. Հատկանշելով հակառելաքսացիոն զսպանակային դիզայն և կոռոզիոն դիմացկուն մակերևույթի մշակումներ (տաք ցինկապատում, Dacromet և այլն), օժանդակ ուժի դեգրադացիան նվազագույն է: Արտասահմանյան նախագծերից մեր հետագա պատվերների ավելի քան 70%-ը գալիս է կրկնվող հաճախորդներից, ինչը որոշ չափով արտացոլում է մեր աջակցության արտադրանքի երկարաժամկետ հուսալիությունը:

Արտադրանքի հավելվածներ

Էլեկտրակայանների աղբյուրների հենարանները հիմնականում տեղադրվում են էլեկտրակայանների գոլորշու ջրի շրջանառության և բարձր ջերմաստիճանի ծխատար գազի համակարգերի կրիտիկական դիրքերում: Դեմպերների, կոշտ հենարանների և այլ բաղադրիչների հետ միասին նրանք կազմում են խողովակաշարի ճկուն զսպման համակարգ:

Կաթսայի տարածք. Օգտագործվում է հիմնական գոլորշու խողովակաշարերի, տաք և սառը տաքացման խողովակաշարերի, գերտաքացուցիչի ելքային խողովակների և այլնի վրա: Ներծծում է կաթսայի մարմնի և միացնող խողովակաշարերի ուղղահայաց և հորիզոնական ջերմային տեղաշարժը, կանխում է ծայրամասային վարդակների միացումների ավելորդ սթրեսը և նվազեցնում եռակցման ճաքերի վտանգը:

Տուրբինային տարածք. Տեղադրված է հիմնական գոլորշու խողովակների, բարձր ջերմաստիճանի տաքացման գոլորշու խողովակների և բարձր ճնշման շրջանցող խողովակաշարերի վրա: Ճշգրիտ հենարանի միջոցով սահմանափակում է տուրբինի միջերեսներին փոխանցվող ուժերն ու պահերը, ապահովում լիսեռի հավասարեցման ճշգրտությունը և նվազեցնում թրթռումների ազդեցությունը տուրբինի պատյանների վրա:

Բարձր ճնշման սնուցող ջրի համակարգ. բարձր ճնշման սնուցող ջրատարների և ջերմաստիճանի ջրատարների վրա աղբյուրների կախիչները/հենակետերը աջակցում են ծանր խողովակաշարերին՝ հարմարվելով ջերմաստիճանի փոփոխություններին, պահպանում են խողովակաշարի թեքությունը և խուսափում են կավիտացիայի կամ ջրի մուրճի հետ կապված խնդիրներից, որոնք առաջանում են սահմանափակ տեղաշարժից:

Ծխատար գազ և ծծմբազերծում/դենիտրացման համակարգ. մեծ տրամագծով ծխատար գազի/օդային խողովակների, GGH մուտքի/ելքի խողովակների և ծծմբազրկման աշտարակի միացման խողովակների համար: Այս բարակ պատերով կառույցները զգալի ջերմային ընդլայնում են ապրում: Զսպանակային հենարանները փոխհատուցում են այս տեղաշարժը, նվազեցնում եզրերի միացման լարվածությունը և աշխատում են ընդարձակման հոդերի հետ միասին՝ պաշտպանելու ծխատար գազերի ամբողջ համակարգը:

Միջուկային էներգիայի պայմանական կղզի. օգտագործվում է երկրորդական միացման հիմնական գոլորշու, հիմնական սնուցման ջրի և այլ խողովակաշարերի վրա: Համապատասխանում է միջուկային էներգիայի հետևողականության վերահսկման պահանջներին և տրամադրում է նյութերի որակի ամբողջական վկայականներ և օժանդակ գործառույթների որակավորման հաշվետվություններ:

Որակի ապահովում և գործարանային հնարավորություններ

Մեր գործարանը Ցզյանսու նահանգում հագեցած է ամբողջովին ավտոմատ փչակների արտադրության գծերով, CNC կտրման և եռակցման համակարգերով և հավաստագրված ոչ կործանարար փորձարկման (NDT) թիմով: Հում աղբյուրի մետաղալարից մինչև պատրաստի արտադրանքի առաքում, Էլեկտրակայանների զսպանակները ենթարկվում են խիստ հսկողության հետևյալ անցակետերում. հումքի ջերմային թվերի և ֆիզիկական/քիմիական հաշվետվությունների ստուգում, կարծրության և մետալոգրաֆիական ստուգում գարնանային ջերմամշակումից հետո, պատրաստի արտադրանքի ամբողջական հարվածի կոշտության փորձարկում, և մակերեսային ծածկույթի հաստության և կպչունության փորձարկում:

Մեր որակի կառավարման համակարգը հավաստագրված է ISO 9001:2015 ստանդարտով, և բոլոր ապրանքները համապատասխանում են միջազգային չափանիշներին, ներառյալ ASME, CE և API: Ընդունման ամբողջական փաստաթղթերը կարող են տրամադրվել ծրագրի պահանջներին համապատասխան:

Ինժեներական աջակցություն և ծառայություններ

Աշխարհի ավելի քան 45 երկիր խողովակաշարերի սարքավորումներ մատակարարելու մեր փորձից ելնելով` մենք տրամադրում ենք համապարփակ ընտրություն, տեղադրում և երկարաժամկետ տեխնիկական աջակցություն Էլեկտրակայանների աղբյուրների աջակցության յուրաքանչյուր խմբաքանակի համար.

▶  Ընտրության հաշվարկ. ստացեք խողովակաշարի լարվածության վերլուծության հաշվետվություններ և առաջարկեք համապատասխան աջակցության/կախիչի տեսակները, զսպանակների հաստատունները և տեղադրման բարձրությունները:

▶  Արագ արձագանք. նախնական վաճառքի տեխնիկական հարցումները և գնանշումները պատասխանվում են մեկ աշխատանքային օրվա ընթացքում:

▶  Տեղում վերահսկում և վկայություն. Աջակցեք հաճախորդին կամ երրորդ կողմին տեղում ականատես լինել թեստավորման գործընթացներին:

▶  Տեղադրման և գործարկման ուղեցույց. տրամադրեք տեղադրման մանրամասն ձեռնարկներ և սառը վիճակի ճշգրտման առաջարկություններ՝ անհրաժեշտության դեպքում տրամադրելով հեռակառավարվող տեսանկարահանման աջակցություն:

▶  Պահեստամասերի սպասարկում. պահպանեք զսպանակների տրամաչափման գրառումները յուրաքանչյուր արտադրական խմբաքանակի համար՝ հնարավորություն տալով փոխարինող զսպանակների հավաքների արագ մատակարարում:

Էլեկտրակայանի աղբյուրների աջակցության կոնֆիգուրացիոն լուծումների վերաբերյալ քննարկումների համար կոնկրետ նախագծերի համար կամ համապատասխան նախագծերի հղումներ ստանալու համար, խնդրում ենք կապվել մեր տեխնիկական վաճառքի թիմի հետ: Մենք կտրամադրենք բեռի տեղաշարժի հաշվարկման մանրամասն թերթիկներ և առաջարկվող դասավորություններ՝ հիմնված իրական աշխատանքային պայմանների վրա, այլ ոչ թե սովորական մոդելների ցանկի, ինչը կօգնի ձեզ վերահսկել գնումների ընդհանուր ծախսերը՝ միաժամանակ ապահովելով խողովակաշարի անվտանգ շահագործումը:
