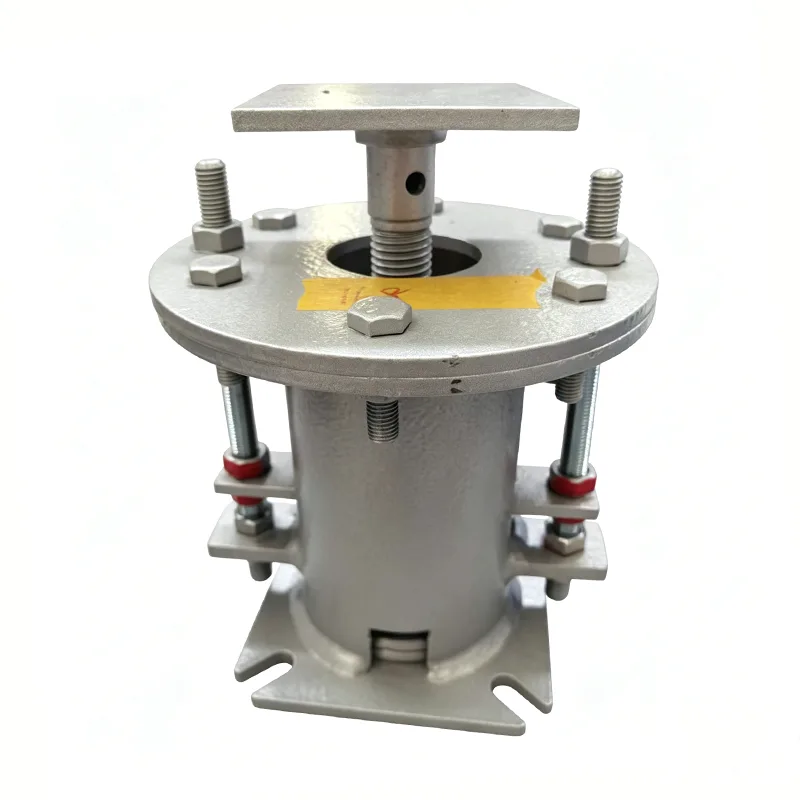

Գարնանային կախիչի հենարանները խողովակաշարային համակարգերի կարևոր օժանդակ բաղադրիչներն են, որոնք նախատեսված են խողովակի քաշը կրելու, ջերմային տեղաշարժը և թրթռումը կլանելու համար: Հենվելով աղբյուրների առաձգական դեֆորմացիայի վրա՝ դրանք փոխհատուցում են ջերմաստիճանի փոփոխություններից առաջացած խողովակների շարժը և զսպում ավելորդ թրթռումները՝ ապահովելով ողջ խողովակաշարի համակարգի անվտանգ և կայուն աշխատանքը: Yangzhou Tianshun Piping-ի կողմից արտադրված մեր զսպանակավոր կախիչները նախագծված և արտադրված են միջազգային չափանիշներին խստորեն համապատասխան՝ տարբեր աշխատանքային պայմանների համար խողովակաշարերի աջակցության պահանջները բավարարելու համար:
Այս նկարը ցույց է տալիս փոփոխական զսպանակային հենարանի/կախովի բեռնվածքի տեղաշարժի կատարողականի կորը, ներառյալ բեռի և տեղաշարժի հիմնական պարամետրերը՝ ապրանքի կրող ճշգրտությունը և գործառնական հուսալիությունը ստուգելու համար:
Յուրաքանչյուր միավոր մինչև առաքումը ենթակա է բեռնվածքի չափորոշման և կատարողականի փորձարկման: Կարգավորման-բեռնվածության շեղումը վերահսկվում է ±5%-ի սահմաններում՝ համապատասխանելով ANSI/MSS‑SP‑58‑2018 միջազգային ստանդարտին, ինչպես նաև NB/T47039‑2013-ին:
Արտադրանքը համապատասխանում է էլեկտրաէներգիայի, նավթաքիմիական և այլ արդյունաբերական խողովակաշարերի տեխնիկական պահանջներին: Ըստ MSS‑SP‑58‑2018, փոփոխական զսպանակային ստորաբաժանումների բեռնվածքի առավելագույն թույլատրելի փոփոխականությունը չպետք է գերազանցի աշխատանքային տաք բեռի 25%-ը լիարժեք աշխատանքային ճանապարհորդության ընթացքում:
Բեռի տեղաշարժի կորը՝ ստացված կայուն զսպանակային հենարանի/կախիչի տիպի փորձարկումից։ Հորիզոնական առանցքը նշանակում է տեղաշարժ, իսկ ուղղահայաց առանցքը ներկայացնում է բեռը: Ամբողջ աշխատանքային ճանապարհորդության ընթացքում կորը մնում է մոտավորապես հորիզոնական՝ ցույց տալով, որ աջակցող ուժը հիմնականում մնում է անփոփոխ, երբ խողովակաշարը շեղվում է ջերմային ընդարձակման և կծկման պատճառով:
Այս տեսակի թեստը ստուգում է բեռնվածքի կայունությունը, կայուն զսպանակային ստորաբաժանումների բեռնվածքի կայունությունը և գործառնական հուսալիությունը: Բոլոր արտադրական ստորաբաժանումները ենթակա են բեռնվածքի չափորոշման՝ նախքան առաքումը, բեռի շեղումը վերահսկվում է ±6%-ի սահմաններում՝ համաձայն ANSI/MSS-SP-58-2018 և NB/T47038-2013-ի:
Այս արտադրատեսակները կիրառելի են մեծ ջերմային տեղաշարժով արդյունաբերական խողովակաշարերի համակարգերի համար, ներառյալ հիմնական գոլորշու խողովակաշարերը և բարձր ջերմաստիճանի և բարձր ճնշման այլ խողովակաշարերը:
Ստանդարտ գարնանային կախիչի հենարանները բաղկացած են հետևյալ հիմնական մասերից.
▶ Զսպանակային հավաքում. պատրաստված է բարձրորակ զսպանակային պողպատից, որը ենթակա է խիստ ջերմային մշակման և ծանրաբեռնվածության փորձարկման:
▶ Պատաղ. ածխածնային պողպատից եռակցված կառուցվածք՝ հակակոռոզիոն մակերեսի մշակմամբ:
▶ Կարգավորիչ պտուտակ. Օգտագործվում է տեղադրման ընթացքում բեռը և բարձրությունը կարգավորելու համար:
▶ Միացման աքսեսուարներ. ներառյալ բարձրացնող ճարմանդներ, կախիչի ձողեր և ընկույզներ, որոնք հասանելի են տեղում ընտրելու համար:
▶ Տեղաշարժման ցուցիչ. հստակ ցուցադրում է խողովակի իրական տեղաշարժը հեշտ տեղադրման և պահպանման համար:
▶ Բեռնվածության լայն տիրույթ. բեռնվածության գնահատականները 10N-ից մինչև 100,000N, հարմար են արդյունաբերական խողովակաշարերի մեծ մասի համար:
▶ Առավելագույն տեղաշարժի փոխհատուցում. առավելագույն տեղաշարժ մինչև 200 մմ, արդյունավետորեն կլանելով խողովակի ընդլայնումը և կծկումը ջերմաստիճանի տատանումներից:
▶ Կոմպակտ կառուցվածք. տարածություն խնայող դիզայն նեղ խողովակների պատկերասրահներում տեղադրելու համար:
▶ Հեշտ տեղադրում և կարգավորում. հագեցած է հատուկ կարգավորող սարքերով՝ բեռը լավ կարգավորելու համար նույնիսկ խողովակի շահագործման ընթացքում:
▶ Երկար ծառայության ժամկետ. բոլոր հիմնական բաղադրիչներն ընդունում են պրեմիում բարձրակարգ նյութեր և անցնում որակի խիստ ստուգում:
Համեմատության առարկաներ | Սովորական կոշտ կախիչներ | Գարնանային կախիչի աջակցություն |
Տեղահանման փոխհատուցում | Ոչ մեկը; հակված է խողովակի լարվածության համակենտրոնացմանը | Ներծծում է ջերմային տեղաշարժը և նվազեցնում խողովակի լարվածությունը |
Վիբրացիայի կլանում | Աղքատ; թրթռումը հեշտությամբ փոխանցվում է շինարարական կառույցներին | Գերազանց; արդյունավետորեն մեկուսացնում է խողովակի թրթռումը |
Բեռի բաշխում | Անհավասար; հավանական է առաջացնել տեղական ծանրաբեռնվածություն | Խողովակները և սարքավորումները պաշտպանելու համար բեռը հավասարաչափ բաշխում է |
Տեղադրման դժվարություն | Բարձր; պահանջում է բարձրության ճշգրիտ ճշգրտում | Ցածր; հասանելի է ճկուն տեղում կարգավորում |
Պահպանման արժեքը | Բարձր; խոցելի է վնասների և հաճախակի փոխարինման համար | Ցածր; ամուր կառուցվածք՝ երկար սպասարկման ընդմիջումներով |
Պարամետր | Շրջանակ / Տեխնիկական |
Աշխատանքային ծանրաբեռնվածություն | 10N - 100000N |
Գնահատված տեղաշարժ | 50 մմ, 80 մմ, 120 մմ, 150 մմ, 200 մմ |
Գործող ջերմաստիճանը | -20℃ ~ +450℃ |
Գարնանային նյութ | 60Si2MnA, 50CrVA |
Բնակարանային նյութ | Q235B, Q345B |
Մակերեւութային բուժում | Էպոքսիդային ցինկ հարուստ այբբենարան + վերին ծածկույթ, տաք ցինկապատում |
Կիրառելի ստանդարտներ | ANSI/HG 20644, GB/T 17116, DIN 2545 |
Գարնանային կախիչի հենարանները լայնորեն օգտագործվում են արդյունաբերական ոլորտներում խողովակների տեղաշարժի և թրթռման խիստ պահանջներով.
▶ ՋԷԿ-երի և ատոմակայանների գոլորշու և ջրի խողովակաշարերի համակարգեր
▶ Նավթաքիմիական գործարանների խողովակաշարերի մշակում
▶ Կրիոգեն խողովակաշարեր LNG և LPG ընդունման տերմինալներում
▶ Վառարանների և սյունակների խողովակաշարերը նավթավերամշակման գործարաններում
▶ Քաղաքային կենտրոնական ջեռուցման խողովակների ցանցեր
▶ Սանիտարական խողովակաշար դեղագործության և սննդի վերամշակման արդյունաբերության համար
Բոլոր ապրանքները մինչև առաքումը ենթարկվում են համապարփակ ներքին փորձարկման:
Ներքին փորձարկումները ներառում են՝ ծավալային և տեսողական ստուգում, PMI (Postitive Material Identification), կարծրության փորձարկում, MT/PT ոչ կործանարար փորձարկում (եթե կիրառելի է), զսպանակային բեռնվածքի փորձարկում (բեռնվածության-տեղաշարժման կորերով) և ծածկույթի հաստության չափում:
Տրվում են գործարանային փորձարկման հաշվետվություններ (FTR) և նյութական փորձարկման հաշվետվություններ (MTR):
Ներքին փորձարկումը չի հանդիսանում երրորդ կողմի թեստավորում, որը հավատարմագրված է ILAC-ի կողմից: Երրորդ կողմի ականատեսների փորձարկումը կամ լաբորատոր փորձարկումը հասանելի է որպես առանձին, ընտրովի ծառայություն:
Լրացուցիչ երրորդ կողմի ստուգման ծառայություններ (մեջբերված առանձին).
1. Նյութի փորձարկում՝ քիմիական կազմի վերլուծություն, առաձգական փորձարկում, Charpy ցածր ջերմաստիճանի ազդեցության փորձարկում և կարծրության փորձարկում:
2. Եռակցման NDT. Մագնիսական մասնիկների փորձարկում (MT), հեղուկ ներթափանցման փորձարկում (PT), ուլտրաձայնային փորձարկում (UT) և ռադիոգրաֆիկ փորձարկում (RT):
3. Գարնանային բեռնվածքի կատարողականի փորձարկում, ներառյալ բեռ-տեղաշարժման կորերը:
4. Տաք ցինկապատման/էպոքսիդային ծածկույթի կոռոզիայից պաշտպանության ստուգում:
5. Ականատեսների փորձարկում, գործարանային հսկողություն և նախնական առաքման ստուգում (PSI):
Մեր արտադրանքի բեռնվածության ճշգրտությունը, փորձարկման ստանդարտները և փաստաթղթերի համակարգերը համեմատվում են LISEGA խողովակների աջակցման միջազգային համակարգի հետ: Ի տարբերություն ստանդարտ հայրենական արտադրողների, որոնք մատակարարում են միայն արտադրանքը, մենք ապահովում ենք բեռի տեղաշարժի կորը յուրաքանչյուր զսպանակային միավորի հետ. մենք նաև հեշտացնում ենք երրորդ կողմի SGS-ի փորձարկումները և ականատեսների ստուգումները, ինչպես նաև աջակցում ենք փաստաթղթերի վերանայմանը PE/CPE ինժեներների կողմից արտասահմանյան նախագծերի համար:
Բացի ստանդարտ արտադրանքներից, մենք տրամադրում ենք հարմարեցված լուծումներ՝ հիմնված հաճախորդների հատուկ պահանջների վրա.
▶ Անհատականացված դիզայն գարնանային կախիչների համար՝ հատուկ բեռնվածության և տեղաշարժի պահանջներով
▶ Նյութի ընտրություն ծայրահեղ աշխատանքային պայմանների համար, ինչպիսիք են բարձր ջերմաստիճանը, ցածր ջերմաստիճանը և քայքայիչ միջավայրերը
▶ Մաքսային ոչ ստանդարտ կապի տեսակներն ու տեղադրման չափերը
▶ Խողովակների լարվածության վերլուծության և կախիչի ընտրության ծառայություններ
