Ինչպես կարող է խողովակաշարի փոփոխական աղբյուրի աջակցությունը բարելավել արդյունաբերական խողովակաշարերի անվտանգությունն ու կայունությունը

Հոդվածի ամփոփում.Հուսալի աջակցության համակարգը կարևոր է արդյունաբերական խողովակաշարերի համար, որոնք ենթարկվում են ջերմային ընդարձակմանը, կծկմանը, թրթռմանը և փոփոխվող աշխատանքային բեռներին: ԱԽողովակաշարի փոփոխական աղբյուրի աջակցությունապահովում է վերահսկվող ուղղահայաց շարժում՝ շարունակաբար աջակցելով խողովակաշարին: Պրոֆեսիոնալ արտադրական փորձով,Տյանշունմատակարարում է ստանդարտացված և հարմարեցված փոփոխական աղբյուրների օժանդակ լուծումներ էլեկտրակայանների, նավթաքիմիական օբյեկտների, նավթի և գազի համակարգերի, քիմիական գործարանների, ջրի մաքրման նախագծերի և այլ պահանջկոտ արդյունաբերական ծրագրերի համար:

Բովանդակություն

1. Ի՞նչ է խողովակաշարի փոփոխական աղբյուրի աջակցությունը:
2. Ինչու՞ է անհրաժեշտ փոփոխական աղբյուրի աջակցություն արդյունաբերական խողովակաշարերում:
3. Ինչպե՞ս է աշխատում փոփոխական գարնանային աջակցությունը:
4. Որո՞նք են հիմնական տեխնիկական բնութագրերը:
5. Որոնք են հիմնական բաղադրիչները:
6. Որո՞նք են հիմնական առավելությունները:
7. Որտե՞ղ է օգտագործվում փոփոխական գարնանային աջակցությունը:
8. Ինչպե՞ս պետք է ընտրել ճիշտ փոփոխական գարնանային աջակցություն:
9. Ինչպե՞ս է արտադրության որակն ազդում կատարողականի վրա:
10. Ինչպե՞ս է այն համեմատվում այլ խողովակների աջակցության հետ:
11. Հաճախակի տրվող հարցեր

Ի՞նչ է խողովակաշարի փոփոխական աղբյուրի աջակցությունը:

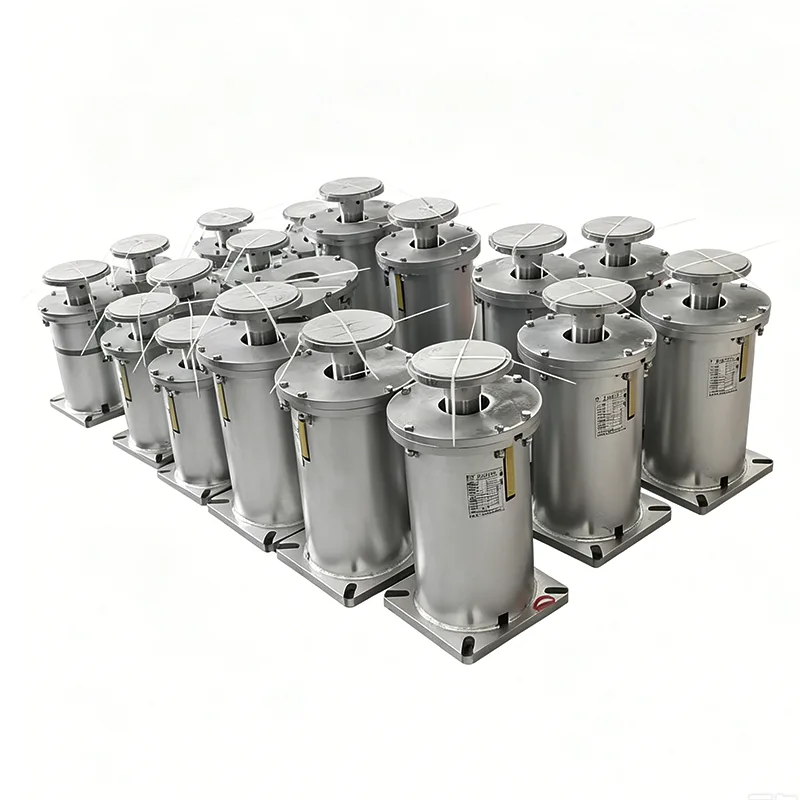

A Խողովակաշարի փոփոխական աղբյուրի աջակցությունառաձգական մեխանիկական հենարան է, որը նախատեսված է խողովակաշարի բեռներ տեղափոխելու համար՝ միաժամանակ թույլ տալով վերահսկվող ուղղահայաց շարժում: Ի տարբերություն կոշտ հենարանի, որը սահմանափակում է շարժումը, փոփոխական զսպանակային հենարանը օգտագործում է զսպանակի շեղման բնութագրերը՝ խողովակաշարի դիրքի փոփոխությունները հարմարեցնելու համար:

Արդյունաբերական խողովակաշարը կարող է զգալիորեն շարժվել, երբ աշխատանքային ջերմաստիճանը փոխվում է: Գոլորշի գծերը, սնուցող ջրամատակարարման համակարգերը, տեխնոլոգիական խողովակաշարերը, կոնդենսատային գծերը և բարձր ջերմաստիճանի այլ համակարգերը կարող են ընդարձակվել շահագործման ընթացքում և կծկվել՝ անջատումից հետո: Եթե ​​այս շարժումը պատշաճ կերպով չի կառավարվում, ավելորդ ուժերը կարող են փոխանցվել խողովակներին, փականներին, եզրերին, սարքավորումների վարդակներին և կառուցվածքային միացումներին:

Ճիշտ ընտրված զսպանակային հենարանը օգնում է բաշխել այդ ուժերը՝ միաժամանակ պահպանելով կանխատեսելի կրող բեռը: Tianshun-ի արտադրանքի տեսականին ներառում է ստանդարտ և հարմարեցված կոնֆիգուրացիաներ, որոնք նախատեսված են տարբեր բեռնվածքի հզորությունների, ճանապարհորդության պահանջների, տեղադրման պայմանների և արդյունաբերական միջավայրերի համար:

Ինչու՞ է անհրաժեշտ փոփոխական աղբյուրի աջակցություն արդյունաբերական խողովակաշարերում:

Խողովակաշարի աջակցությունը պարզապես խողովակը տեղում պահելու խնդիր չէ: Պատշաճ նախագծված աջակցության համակարգը պետք է հարմարեցնի քաշը, ջերմային շարժումը, թրթռումը և գործառնական պայմանները՝ առանց ավելորդ երկրորդական սթրես ստեղծելու:

Փոփոխական զսպանակային հենարանները հատկապես օգտակար են, երբ խողովակաշարը ուղղահայաց տեղաշարժի փոխհատուցման կարիք ունի, բայց չի պահանջում բեռնվածքի չափազանց ցածր տատանումներ՝ կապված մշտական ​​զսպանակ հենարանի հետ:

• Ջերմային ընդարձակման փոխհատուցում.Թույլ է տալիս վերահսկվող ուղղահայաց շարժումը խողովակաշարի ջերմաստիճանի փոփոխության ժամանակ:
• Բեռի բաշխում.Ապահովում է խողովակաշարերի և հարակից բաղադրիչների շարունակական աջակցություն:
• Սթրեսի նվազեցում.Օգնում է նվազեցնել միացված սարքավորումներին փոխանցվող ավելորդ ուժերը:
• Վիբրացիայի կառավարում.Ապահովում է առաձգական օժանդակ մեխանիզմ խողովակաշարային համակարգերի շահագործման համար:
• Սարքավորումների պաշտպանություն.Օգնում է նվազեցնել չափազանց ծանրաբեռնվածության ռիսկը զգայուն միացման կետերում:
• Տեղադրման ճկունություն.Ծրագրի պահանջներին համապատասխան կարող են ընտրվել տարբեր կոնֆիգուրացիաներ:

Ինժեներական նախագծերի համար հենարանը միշտ պետք է ընտրվի խողովակաշարի իրական քաշի, շարժման, աշխատանքային ջերմաստիճանի, տեղադրման դիրքի և կառուցվածքային պայմանների հիման վրա, այլ ոչ թե պարզապես խողովակի տրամագծի վրա հիմնված հենարան ընտրելը:

Ինչպե՞ս է աշխատում փոփոխական գարնանային աջակցությունը:

Փոփոխական զսպանակային հենարանի շահագործման սկզբունքը հիմնված է զսպանակի շեղման և կիրառվող բեռի միջև փոխհարաբերությունների վրա: Գործնական առումով, զսպանակը առաջացնում է աջակցող ուժ, որը փոխվում է խողովակաշարի ուղղահայաց շարժման ժամանակ:

Երբ խողովակաշարը շարժվում է դեպի ներքև, զսպանակը ավելի է սեղմվում, և օժանդակ ուժը մեծանում է: Երբ խողովակաշարը շարժվում է դեպի վեր, զսպանակի սեղմումը նվազում է, իսկ օժանդակ ուժը համապատասխանաբար նվազում է: Այս վերահսկվող փոփոխությունը թույլ է տալիս հենակետին հետևել խողովակաշարի շարժին՝ շարունակելով կրել բեռը:

Սառը և տաք բեռի միջև տարբերությունը, հետևաբար, կարևոր նկատառում է ինժեներական նախագծման ժամանակ: Հենարանը պետք է ճիշտ տրամաչափվի այնպես, որ դրա աշխատանքային վիճակը մնա թույլատրելի բեռնվածքի տատանումների և ճանապարհորդության սահմաններում:

Այն ծրագրերի համար, որտեղ ուղղահայաց տեղաշարժը չափավոր է, և բեռնվածքի փոփոխության որոշակի աստիճան ընդունելի է, փոփոխական զսպանակային հենարանը կարող է արդյունավետ հավասարակշռություն ապահովել կատարողականի, կառուցվածքային պարզության, տեղադրման հարմարության և արժեքի միջև:

Որո՞նք են հիմնական տեխնիկական բնութագրերը:

Խողովակաշարերի տարբեր նախագծերը պահանջում են տարբեր զսպանակների հզորություններ և շարժման միջակայքեր: Համաձայն Tianshun-ի կողմից տրամադրված արտադրանքի տեղեկատվության, փոփոխական զսպանակների աջակցության կոնֆիգուրացիաները կարող են ընդգրկել արդյունաբերական աշխատանքային պայմանների լայն շրջանակ:

Այս արժեքները պետք է դիտարկվեն որպես արտադրանքի ընտրության հղումներ, այլ ոչ թե համընդհանուր դիզայնի սահմաններ: Վերջնական բնութագրերը պետք է հաստատվեն ըստ փաստացի ինժեներական պայմանների և արտադրողի տեխնիկական փաստաթղթերի:

Որոնք են հիմնական բաղադրիչները:

Փոփոխական զսպանակային հենարանը կազմված է մի քանի համակարգված բաղադրիչներից: Յուրաքանչյուր մաս նպաստում է կրող կարողությանը, տեղադրման կայունությանը, գործառնական տեսանելիությանը կամ շրջակա միջավայրի պաշտպանությանը:

• Պտուտակային աղբյուր.Առաջնային առաձգական բաղադրիչը, որը պատրաստված է գարնանային պողպատից և մշակվում է կայուն մեխանիկական աշխատանքի հասնելու համար:
• Վերին և ստորին միացնող սալիկներ.Հենարանը միացրեք խողովակաշարի կառուցվածքին և կրող կառուցվածքին:
• Բեռի ցուցիչ.Օգնում է բացահայտել զսպանակային բեռի և տեղաշարժի պայմանները տեղադրման և շահագործման ընթացքում:
• Կողպման մեխանիզմ.Ապահովում է զսպանակները փոխադրման, տեղադրման և շահագործման ժամանակ:
• Պաշտպանիչ բնակարան.Օգնում է աղբյուրը պաշտպանել փոշուց, խոնավությունից, անձրևաջրերից և շրջակա միջավայրի քայքայիչ ազդեցությունից:

Այս բաղադրիչների համադրությունը համակարգը դարձնում է հարմար երկարաժամկետ արդյունաբերական ծառայության համար, որտեղ կայուն աջակցության կատարումը կարևոր է:

Որո՞նք են հիմնական առավելությունները:

Գարնանային հենարանի ճիշտ ընտրությունը կարող է զգալիորեն նպաստել խողովակաշարի համակարգի հուսալիությանը: Համեմատած սովորական կոշտ հենարանների հետ՝ փոփոխական զսպանակային նմուշները ապահովում են լրացուցիչ շարժման հնարավորություն՝ միաժամանակ մնալով համեմատաբար պարզ տեղադրման և պահպանման համար:

Վերահսկվող բեռի տատանումներ

Ճիշտ նախագծված փոփոխական զսպանակային հենարանը սահմանափակում է աջակցող ուժի փոփոխությունը, երբ խողովակաշարը շարժվում է: Tianshun-ի արտադրանքի ստանդարտ տեղեկատվությունը սահմանում է մինչև 25% բեռի փոփոխականություն:

Բեռնման և ճանապարհորդության բազմաթիվ տարբերակներ

Զսպանակների տարբեր չափսերը և ճամփորդական միջակայքերը հեշտացնում են աջակցության համապատասխանությունը խողովակաշարի շարժման և բեռնման հատուկ պահանջներին:

Pre-load calibration

Գարնանային հենարանները կարող են նախապես կարգավորվել ծրագրի սահմանված պահանջներին համապատասխան՝ օգնելով հեշտացնել տեղադրումը և գործարկումը աշխատանքի վայրում:

Հարմարվողական շինարարություն

Տարբեր կոնֆիգուրացիաներ և նյութեր կարող են ընտրվել տեղադրման տարբեր միջավայրերի, տարածության սահմանափակումների և սպասարկման պայմանների համար:

Պահպանման հարմարավետություն

Մոդուլային կառուցվածքը կարող է պարզեցնել բաղադրիչների փոխարինումը և սպասարկումը, երբ սպասարկումն անհրաժեշտ է սարքավորման կյանքի ցիկլի ընթացքում:

Որտե՞ղ է օգտագործվում փոփոխական գարնանային աջակցությունը:

Տեխնոլոգիան հարմար է արդյունաբերական խողովակաշարերի համակարգերի համար, որտեղ ուղղահայաց շարժում է տեղի ունենում ջերմաստիճանի տատանումների, աշխատանքային պայմանների կամ սարքավորումների թրթռումների պատճառով:

• ՋԷԿ-ի գոլորշու խողովակաշարեր
• Սնուցման և կոնդենսատի խողովակաշարեր
• Նավթաքիմիական գործընթացների խողովակաշարեր
• Ջերմափոխանակիչ միացնող խողովակաշարեր
• Նավթի և գազի կոմպրեսորային կայաններ
• Բնական գազի խողովակաշարերի փականային խցիկներ
• Թաղային ջեռուցման ցանցեր
• Ջրի և կեղտաջրերի մաքրման օբյեկտներ
• Նավի և ծովային հարթակի խողովակաշար
• Քիմիական և դեղագործական մշակման համակարգեր

Էլեկտրաէներգիայի արտադրության և նավթաքիմիական օբյեկտներում, օրինակ, խողովակաշարերում կարող են կրկնվել ջեռուցման և հովացման ցիկլեր: Ճիշտ ընտրված փոփոխական զսպանակային հենարանը կարող է տեղավորել ստացված ուղղահայաց տեղաշարժը՝ միաժամանակ օգնելով պահպանել լարվածության նախատեսված բաշխումը խողովակաշարի համակարգում:

Ինչպե՞ս պետք է ընտրել ճիշտ փոփոխական գարնանային աջակցություն:

Ճիշտ ընտրությունը գարնանային աջակցության ճարտարագիտության ամենակարեւոր քայլերից մեկն է: Հենարանը պետք է ընտրվի ըստ փաստացի շահագործման պայմանների, այլ ոչ միայն խողովակի անվանական չափի:

1. Որոշեք գործառնական բեռը.Հաշվարկել խողովակաշարի քաշը, մեկուսացումը, փականները, կցամասերը, հեղուկի քաշը և այլ օժանդակ բաղադրիչները:
2. Որոշել ուղղահայաց շարժումը.Սահմանեք ակնկալվող վեր կամ վար տեղաշարժը սառը և աշխատանքային պայմանների միջև:
3. Ստուգեք բեռի տատանումները.Որոշեք, թե արդյոք բեռնվածքի թույլատրելի փոփոխությունը հարմար է միացված սարքավորումների և խողովակաշարի լարվածության նախագծման համար:
4. Գնահատեք տեղադրման տարածքը.Ընտրեք հարմար կոնֆիգուրացիա՝ հիմնվելով առկա կառուցվածքային և սպասարկման թույլտվության վրա:
5. Հաշվի առեք շրջակա միջավայրի պայմանները.Ընտրեք համապատասխան բնակարան և մակերեսային մշակում խոնավության, կոռոզիայի, ջերմաստիճանի և արտաքին ազդեցության համար:
6. Հաստատեք տեղադրման ուղղությունը.Ստուգեք, արդյոք հենարանը պետք է տեղավորի վերև կամ վար շարժումը:
7. Վերանայեք ինժեներական ստանդարտները.Համոզվեք, որ ընտրված աջակցությունը համապատասխանում է ծրագրի կիրառելի բնութագրերին և խողովակաշարերի նախագծման պահանջներին:

Բարդ նախագծերի համար ինժեներները կարող են մատակարարին տրամադրել խողովակաշարի բեռը, աշխատանքային ջերմաստիճանը, սպասվող տեղաշարժը, տեղադրման տարածքը և այլ հիմնական պարամետրերը: Այնուհետև արտադրողը կարող է առաջարկել համապատասխան մոդել և կոնֆիգուրացիա:

Ինչպե՞ս է արտադրության որակն ազդում կատարողականի վրա:

Գարնանային աջակցության կատարումը մեծապես կախված է զսպանակի հետևողականությունից, չափերի ճշգրտությունից, բեռնվածքի չափաբերումից, նյութի որակից և վերջնական հավաքումից: Հետևաբար, արտադրության որակը ուղղակիորեն կապված է խողովակաշարի երկարաժամկետ հուսալիության հետ:

Տյանշուն-ը զեկուցում է ամբողջական գործընթացի որակի վերահսկման մոտեցում, որն ընդգրկում է հումքի ստուգումը, CNC զսպանակների արտադրությունը, գարնան կատարողականի փորձարկումը, ավարտված հավաքման ստուգումը և վերջնական նախնական առաքման ստուգումը: Դրա արտադրական օբյեկտները ներառում են CNC գարնանային կծկման մեքենաներ, զսպանակային փորձարկման սարքավորումներ, սպեկտրոմետրեր և ոչ կործանարար փորձարկման գործիքներ:

Ըստ արտադրանքի տեղեկատվության՝ յուրաքանչյուր զսպանակ ենթարկվում է սեղմման և բեռնվածության բազմաթիվ փորձարկումների՝ հավաքումից առաջ կայուն աշխատանքը ստուգելու համար: Ընկերության որակի կառավարման համակարգը ISO 9001:2015 հավաստագրված է, մինչդեռ նրա արտադրանքը նշվում է, որ համապատասխանում է միջազգային չափանիշներին, ներառյալ CE և API պահանջները:

Որակի վերահսկման այս միջոցները հատկապես կարևոր են արդյունաբերական նախագծերի համար, որտեղ գարնանային հենարանները կարող են երկար տարիներ աշխատել ջերմային կրկնվող ցիկլերի դեպքում:

Ինչպե՞ս է այն համեմատվում այլ խողովակների աջակցության հետ:

Այս համեմատությունը ցույց է տալիս, թե ինչու չկա խողովակի ունիվերսալ «լավագույն» աջակցություն: Փոփոխական զսպանակային հենարանը հատկապես գրավիչ է, երբ խողովակաշարն ունենում է չափավոր ուղղահայաց տեղաշարժ և ընդունելի է կրող բեռի վերահսկվող փոփոխությունը:

Հաճախակի տրվող հարցեր

1. Ո՞րն է խողովակաշարի փոփոխական աղբյուրի աջակցության հիմնական գործառույթը:

Դրա հիմնական գործառույթն է պահպանել խողովակաշարի կշիռը` միաժամանակ թույլ տալով վերահսկվող ուղղահայաց շարժում` առաջացած ջերմային ընդարձակման, կծկման կամ փոփոխվող աշխատանքային պայմանների հետևանքով:

2. Ո՞րն է տարբերությունը փոփոխական զսպանակային հենարանի և կայուն զսպանակային հենարանի միջև:

Փոփոխական զսպանակային հենարանը փոխում է իր օժանդակ ուժը, երբ զսպանակը շեղվում է: Մշտական ​​զսպանակային հենարանը նախագծված է, որպեսզի պահպանի շատ ավելի հետևողական աջակցող ուժ իր սահմանված ճամփորդական տիրույթում: Փոփոխական զսպանակային հենարանները սովորաբար հարմար են, երբ բեռնվածքի չափավոր տատանումները ընդունելի են:

3. Ի՞նչ տեղեկատվություն է պահանջվում գարնանային աջակցության ընտրության համար:

Կարևոր պարամետրերը ներառում են գործառնական բեռը, սառը բեռը, տաք բեռը, ուղղահայաց տեղաշարժը, շարժման ուղղությունը, աշխատանքային ջերմաստիճանը, տեղադրման տարածքը, խողովակների կազմաձևումը և շրջակա միջավայրի պայմանները:

4. Ճանապարհորդության ի՞նչ շրջանակներ կան:

Արտադրանքի տիպիկ տարբերակները ներառում են 30 մմ, 60 մմ, 90 մմ, 120 մմ և 180 մմ ճանապարհորդություն: Համապատասխան ճանապարհորդությունը պետք է ընտրվի ըստ իրական հաշվարկված խողովակաշարի շարժման:

5. Կարո՞ղ են փոփոխական զսպանակները հարմարեցնել:

Այո՛։ Հարմարեցված լուծումներ կարող են մշակվել հատուկ բեռի պահանջների, տեղաշարժման պայմանների, տեղադրման սահմանափակ տարածքների, նյութերի, մակերևութային մշակումների և նախագծին հատուկ պահանջների համար:

6. Ինչպե՞ս կարող եմ որոշել՝ ինձ անհրաժեշտ է փոփոխական, թե մշտական ​​զսպանակ աջակցություն:

Որոշումը պետք է հիմնված լինի խողովակաշարի շարժի, թույլատրելի օժանդակ բեռնվածքի փոփոխության, միացված սարքավորումների զգայունության, լարվածության վերլուծության և նախագծի բնութագրերի վրա: Խողովակաշարերի կարևոր համակարգերի համար ընտրությունը պետք է հաստատվի ինժեներական հաշվարկների և մասնագիտական ​​տեխնիկական վերանայման միջոցով:

Եզրակացություն

Լավ մշակված աջակցության համակարգը հիմնարար է արդյունաբերական խողովակաշարերի անվտանգ և հուսալի շահագործման համար: Համակցելով առաձգական բեռի հենարանը վերահսկվող ուղղահայաց շարժման հետ, աԽողովակաշարի փոփոխական աղբյուրի աջակցությունկարող է օգնել կառավարել ջերմային տեղաշարժը, բաշխել խողովակաշարի բեռները, նվազեցնել ավելորդ սթրեսը և պաշտպանել միացված սարքավորումները: Ստանդարտ կամ հարմարեցված լուծումներ պահանջող նախագծերի համար Tianshun-ն առաջարկում է փոփոխական զսպանակային հենարաններ՝ բազմակի բեռնվածության և ճամփորդական կոնֆիգուրացիաներով, արտադրության որակի վերահսկում, տեխնիկական ընտրության աջակցություն և վաճառքից հետո աջակցություն: Եթե ​​դուք պլանավորում եք նոր խողովակաշարի նախագիծ կամ արդիականացնում եք գոյություն ունեցող աջակցության համակարգը,կապվեք մեզ հետձեր բեռի, տեղաշարժի, ջերմաստիճանի և տեղադրման պահանջների հետ՝ քննարկելու ձեր կիրառման համար հարմար փոփոխական զսպանակային աջակցության լուծումը:
