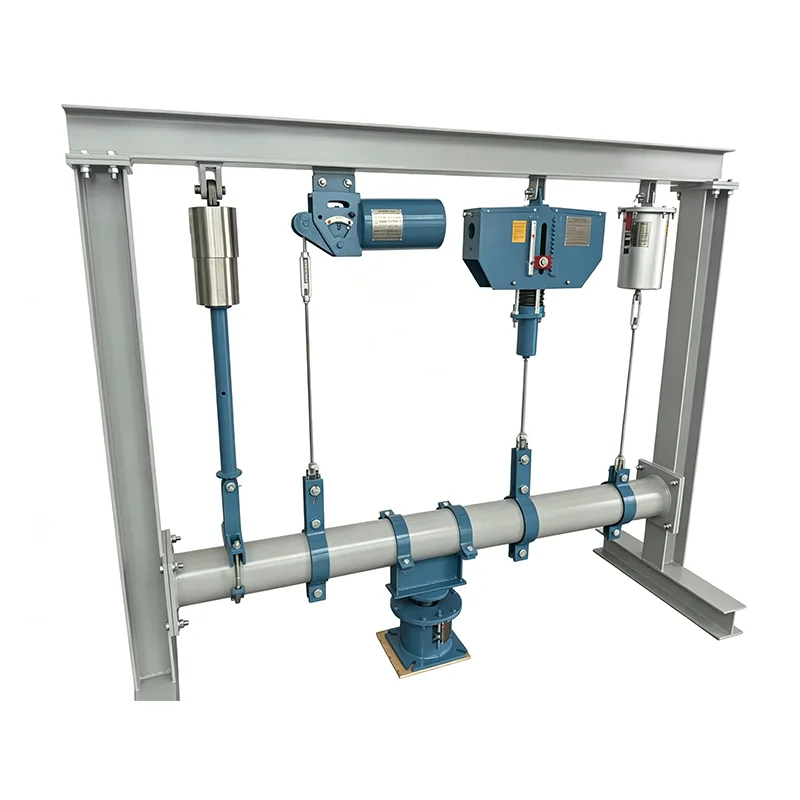

Բարձր բեռնվածության մշտական ​​գարնանային կախիչ

Բարձր բեռնվածության մշտական ​​զսպանակային կախիչը արդյունաբերական խողովակաշարերի համակարգերում տեղաշարժը և բեռը վերահսկելու հիմնական բաղադրիչն է: Բարձր ջերմաստիճանի և բարձր ճնշման աշխատանքային պայմաններում խողովակաշարերը առաջացնում են ջերմային ընդարձակում և կծկման տեղաշարժ՝ պայմանավորված ջերմաստիճանի փոփոխությամբ: Եթե ​​աջակցող ուժը փոխվում է տեղաշարժի հետ, դա կհանգեցնի խողովակաշարի լարվածության կենտրոնացման և կվտանգի համակարգի անվտանգ աշխատանքը: Մեր բարձր բեռնվածության մշտական ​​զսպանակային կախիչը նախագծված է պահերի հավասարակշռության սկզբունքի հիման վրա: Այն կարող է շարունակաբար արտադրել կայուն աջակցող ուժ խողովակաշարի ուղղահայաց տեղաշարժի ողջ ընթացքում՝ արդյունավետորեն խուսափելով լրացուցիչ սթրեսից առաջացած խողովակաշարերի և միացված սարքավորումների վնասներից:

Yangzhou Tianshun Pipeline Technology Co., Ltd.-ն, որը հիմնադրվել է 2012 թվականին, կենտրոնացել է խողովակաշարերի հենարանների և կախիչների ոլորտում՝ կուտակելով 14 տարվա արտադրության և կիրառման փորձ: Մեր արտադրանքը սպասարկել է էներգետիկ, նավթաքիմիական, էներգետիկ և այլ ոլորտների հիմնական նախագծերն աշխարհի ավելի քան 40 երկրներում և շահել է կայուն որակով հաճախորդների երկարաժամկետ հետգնման վստահությունը:

Բեռի տեղաշարժի կորը՝ ստացված կայուն զսպանակային հենարանի/կախիչի տիպի փորձարկումից։ Հորիզոնական առանցքը նշանակում է տեղաշարժ, իսկ ուղղահայաց առանցքը ներկայացնում է բեռը: Ամբողջ աշխատանքային ճանապարհորդության ընթացքում կորը մնում է մոտավորապես հորիզոնական՝ ցույց տալով, որ աջակցող ուժը հիմնականում մնում է անփոփոխ, երբ խողովակաշարը շեղվում է ջերմային ընդարձակման և կծկման պատճառով:

Այս տեսակի թեստը ստուգում է բեռնվածքի կայունությունը, կայուն զսպանակային ստորաբաժանումների բեռնվածքի կայունությունը և գործառնական հուսալիությունը: Բոլոր արտադրական ստորաբաժանումները ենթակա են բեռնվածքի չափորոշման՝ նախքան առաքումը, բեռի շեղումը վերահսկվում է ±6%-ի սահմաններում՝ համաձայն ANSI/MSS-SP-58-2018 և NB/T47038-2013-ի:

Այս արտադրատեսակները կիրառելի են մեծ ջերմային տեղաշարժով արդյունաբերական խողովակաշարերի համակարգերի համար, ներառյալ հիմնական գոլորշու խողովակաշարերը և բարձր ջերմաստիճանի և բարձր ճնշման այլ խողովակաշարերը:

Հիմնական աշխատանքային սկզբունքը

Բարձր բեռնվածության մշտական ​​զսպանակային կախիչը ընդունում է երկկողմանի թևի լծակի մեխանիզմի և պարուրաձև զսպանակի հավաքման համատեղ ձևավորում՝ իրականացնելով մշտական ​​ուժի ելք՝ հիմնված պահերի հավասարակշռության մեխանիկական սկզբունքի վրա.

▶  Պոմենտների հավասարակշռության մեխանիզմ. Երբ խողովակաշարն առաջացնում է ջերմային տեղաշարժ, զսպանակային հավաքույթը փոխանցում է ոլորող մոմենտը լծակի մեխանիզմի միջոցով՝ պահելով բեռնվածության պահը և զսպանակի պահը միշտ հավասարակշռված։

▶  Խցիկի ուղեցույցի փոխհատուցում. ներկառուցված խցիկի ուղղորդիչ կառուցվածքը փոխհատուցում է մեխանիկական շփման և արտադրական շեղումների հետևանքով առաջացած բեռի տատանումները

▶  Կաթվածի ցուցիչ սարք. հագեցած է վիզուալ տեղաշարժի ցուցիչով, որը կարող է իրական ժամանակում դիտարկել խողովակաշարի տեղաշարժը՝ հեշտացնելով տեղում տեղադրումը և կարգավորումը։

Տեխնիկական պարամետրեր

Պարամետրի կետ	Տեխնիկական ցուցանիշներ	Կատարման ստանդարտ
Գնահատված բեռնվածության միջակայք	0,5 kN ~ 1000 kN (գեր մեծ բեռը հարմարեցված է)	GB/T 17116 / HG/T 20644
Աշխատանքային տեղաշարժի միջակայք	± 50 մմ ~ ± 500 մմ	Ըստ ինժեներական նախագծման պահանջների
Բեռի կայունություն	≤±5% (գերազանցում է ազգային ստանդարտի պահանջը ≤6%)	Գործարանի ստուգում մեկ միավորի համար
Աշխատանքային ջերմաստիճանի միջակայք	-20℃ ~ 450℃ (կարգավորելի բարձր ջերմաստիճանի պայմաններում)	Նյութի հարմարվողական դիզայն
Տեղում բեռի ճշգրտման միջակայքը	±10%	Հագեցած է հատուկ ճշգրտման մեխանիզմով
Հոգնած կյանք	≥10,000 ցիկլեր	Աշխատանքային վիճակի մոդելավորված փորձարկում
Գարնանային նյութ	60Si2MnA բարձր ամրության զսպանակ պողպատ	Վակուումային ջերմային մշակման գործընթաց

Ապրանքի հիմնական առանձնահատկությունները

1. Կայուն բեռի կայունության կատարողականություն

Բարձր բեռնվածության մշտական ​​զսպանակային կախիչի բեռնվածքի շեղումը վերահսկվում է ±5%-ի սահմաններում ամբողջ հարվածի ընթացքում՝ գերազանցելով ազգային ստանդարտի պահանջը: Բազմասկավառակ զսպանակների համակցման և ճշգրիտ մեխանիկական նախագծման շնորհիվ այն ապահովում է, որ խողովակաշարը ջերմային տեղաշարժի ժամանակ միշտ միատեսակ աջակցություն է ստանում՝ հիմնովին վերացնելով սթրեսի կենտրոնացման ռիսկը:

2. Ուժեղ հարմարվողականություն ծանր բեռի պայմաններին

Օպտիմալ կերպով նախագծված բարձր բեռնված խողովակաշարերի համակարգերի համար՝ կրող շրջանակն ընդունում է Q345B բարձր ամրության կառուցվածքային պողպատ, իսկ զսպանակային մխոցը ձևավորվում է անբաժանելի պտտմամբ՝ վերացնելով շրջագծային եռակցման թաքնված վտանգները: Արտադրանքը կարող է դիմակայել 1000 կՆ առավելագույն բեռին՝ բավարարելով խոշոր էլեկտրակայանների, վերամշակման բլոկների և այլ օբյեկտների ծանր բեռնված խողովակաշարերի աջակցության կարիքները:

3. Հարմարավետ տեղադրում և սպասարկում

▶  Հագեցած է բեռը փակող սարքով՝ տեղադրման և տեղափոխման ժամանակ զսպանակը կողպելու համար՝ կանխելով պատահական տեղաշարժը

▶  Տեղում ծանրաբեռնվածությունը կարող է ճշգրտվել ±10%-ի սահմաններում՝ հարմարվելու աշխատանքային պայմանների իրական շեղումներին

▶  Ստանդարտացված կապի միջերեսներ, որոնք համատեղելի են խողովակաշարերի տեղադրման տարբեր ձևերի հետ

▶  Մոդուլային կառուցվածքային դիզայն, մաշված մասերի հարմար փոխարինում

4. Աշխատանքային վիճակի ամբողջական ծածկույթ

Ապրանքը կարող է հարմարվել աշխատանքային ջերմաստիճանի միջակայքին -20℃-ից մինչև 450℃: Հատուկ աշխատանքային պայմանների համար, ինչպիսիք են ցածր ջերմաստիճանի LNG-ը և բարձր ջերմաստիճանի գոլորշին, համապատասխան բարձր ջերմաստիճանի կամ ցածր ջերմաստիճանի դիմացկուն նյութերը կարող են հարմարեցվել ծայրահեղ միջավայրում կատարողականի հուսալիությունն ապահովելու համար:

Ապրանքի տեխնիկական բնութագրերը

Constant Spring Hanger Spec Աղյուսակ	Օրինակ
Մոդել / Սերիա	PH, LH, CA, CS, TH
Բեռնատարողություն (գործող)	0,1 կՆ - 500 կՆ
Ընդհանուր ճանապարհորդություն	50 մմ, 100 մմ, 200 մմ, 400 մմ
Իրական ճանապարհորդություն	Մինչև 600 մմ
Բեռի շեղում (հանդուրժողականություն)	±5% (Ստանդարտ) / ±3% (բարձր գնահատված)
Տեղադրման դիրքը	Հորիզոնական / Ուղղահայաց
Բնակարանային ավարտ	Տաք ցինկապատ / էպոքսիդային
Գործող ջերմաստիճան.	-20°C-ից +80°C (միջավայր)
Spring Coil Նյութ	60Si2Mn / 50CrVA
Բեռի ճշգրտման միջակայք	±10% (դաշտի կարգավորում)

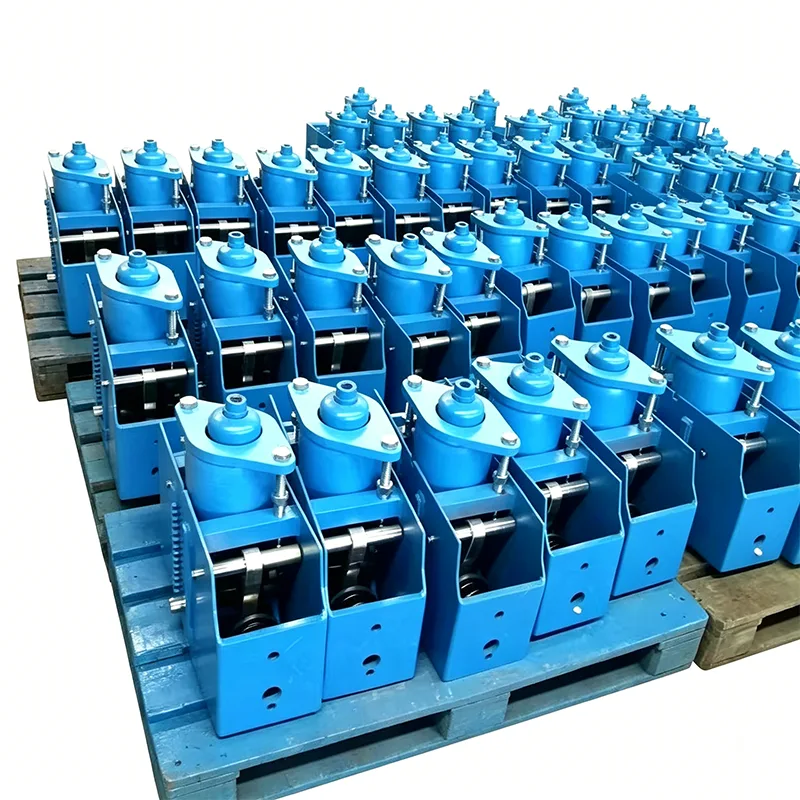

Արտադրության և որակի վերահսկման ապահովում

Մենք ունենք արտադրության և փորձարկման ամբողջական համակարգ՝ յուրաքանչյուր բարձր բեռնվածության մշտական ​​զսպանակ կախիչի հուսալի կատարումն ապահովելու համար.

Յուրաքանչյուր ապրանք ամբողջությամբ փորձարկված է տանը, նախքան առաքումը

Մինչև առաքումը, յուրաքանչյուր ապրանք անցնում է ներքին փորձարկման ամբողջական ծրագիր: Այս ծրագիրը ներառում է ծավալային և տեսողական ստուգում, PMI (Positive Material Identification), կարծրության փորձարկում, MT/PT ոչ կործանարար փորձարկում, որտեղ կիրառելի է, զսպանակային բեռնվածքի փորձարկում բեռի տեղաշարժի կորերով և ծածկույթի հաստության չափում: Գործարանային փորձարկման հաշվետվությունները (FTR) և նյութերի փորձարկման հաշվետվությունները (MTR) մատակարարվում են առաքման հետ:

Այս ներքին փորձարկումը ILAC-ի կողմից հավատարմագրված երրորդ կողմի թեստավորում չէ

Եթե ​​պահանջվում է երրորդ կողմի ականատեսների փորձարկում կամ լաբորատոր փորձարկում, այն կարող է կազմակերպվել առանձին՝ որպես կամընտիր ծառայություն:

Երրորդ կողմի կամընտիր ստուգման ծառայություններ (մեջբերված է առանձին)

1. Նյութի փորձարկում

Հասանելի են քիմիական կազմի վերլուծություն, առաձգական փորձարկում, Charpy ցածր ջերմաստիճանի ազդեցության փորձարկում և կարծրության փորձարկում:

2. Եռակցման NDT

Մագնիսական մասնիկների թեստավորում (MT), հեղուկ ներթափանցման փորձարկում (PT), ուլտրաձայնային փորձարկում (UT) և ռադիոգրաֆիկ թեստավորում (RT):

3. Spring Load Performance Testing

Ներառված են բեռ-տեղաշարժման կորերը:

4. Տաք ցինկապատման / էպոքսիդային ծածկույթի կոռոզիայից պաշտպանության ստուգում

5. Ականատեսների փորձարկում, գործարանային հսկողություն և նախնական առաքման ստուգում (PSI)

Ինչն է մեզ տարբերվում

Հենանիշներ LISEGA խողովակների աջակցության միջազգային համակարգի դեմ

Բեռի ճշգրտության, փորձարկման ստանդարտների և փաստաթղթերի համակարգերի համար մենք օգտագործում ենք LISEGA խողովակների աջակցության միջազգային համակարգը որպես մեր չափանիշ:

Ավելի քան ստանդարտ ներքին արտադրող

Ստանդարտ հայրենական արտադրողը սովորաբար մատակարարում է միայն արտադրանքը: Մենք ավելի հեռուն ենք գնում՝ ապահովելով բեռ-տեղաշարժի կորը յուրաքանչյուր զսպանակային միավորի հետ: Մենք նաև օգնում ենք կազմակերպել երրորդ կողմի SGS թեստավորում և տեսած ստուգումներ, ինչպես նաև աջակցում ենք փաստաթղթերի վերանայմանը PE/CPE ինժեներների կողմից արտասահմանյան նախագծերի համար:

Ծառայություն և աջակցություն

▶  Նախավաճառքի տեխնիկական աջակցություն. Պրոֆեսիոնալ վաճառքի թիմը, որը ծանոթ է աշխատանքային պայմանների տարբեր ծրագրերին, կարող է տրամադրել ընտրության առաջարկներ և տեխնիկական լուծումներ՝ համաձայն խողովակաշարի պարամետրերի։

▶  Անհատականացված ծառայություններ. Աջակցեք արտադրանքի հարմարեցմանը հատուկ բեռների, հատուկ տեղաշարժերի և տեղադրման հատուկ ձևերի համար

▶  Վաճառքից հետո երաշխիք. տրամադրեք տեղադրման ուղեցույց և տեխնիկական խորհրդատվություն և արագ արձագանքեք արտադրանքի որակի խնդիրներին

▶  Առաքման ցիկլ. սովորական մոդելները առկա են պահեստում, և հարմարեցված ապրանքները առաքվում են համաձայնեցված ցիկլի համաձայն
