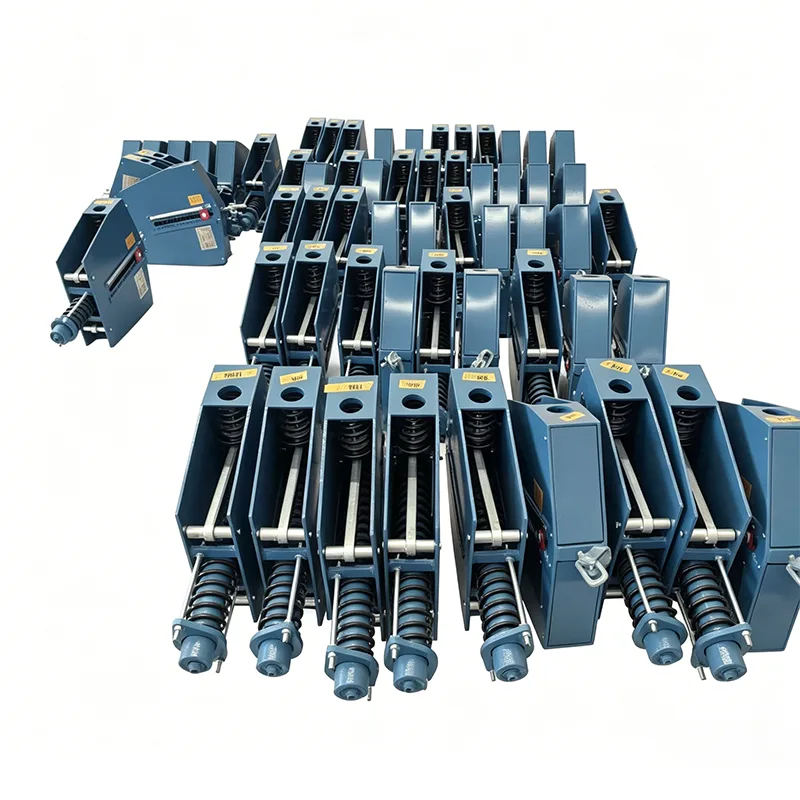

Ջերմաէլեկտրակայանի մշտական ​​գարնանային կախիչ

ՋԷԿ-երի գոլորշաջուր, ծխատար գազ-օդ և փոշիացված ածխատար խողովակաշարային համակարգերում ջերմաստիճանի կտրուկ փոփոխություններով պայմանավորված խողովակաշարերի ջերմային տեղաշարժը հիմնական թաքնված վտանգ է, որը սպառնում է համակարգի անվտանգությանը: Խողովակաշարերի աջակցության ոլորտում 14 տարվա տեխնիկական կուտակման շնորհիվ Yangzhou Tianshun Pipeline Technology Co., Ltd.-ն հատուկ մշակել է Ջերմաէլեկտրակայանի Constant Spring Hanger ջերմային էներգիայի աշխատանքային պայմանների համար: Նախագծված պահերի հավասարակշռության սկզբունքի վրա հիմնված այս արտադրանքը ապահովում է շարունակական կայուն աջակցող ուժ, երբ ուղղահայաց ջերմային տեղաշարժը տեղի է ունենում խողովակաշարերում, արդյունավետորեն կլանում և փոխհատուցում է տեղաշարժի լարվածությունը, կանխում է խողովակաշարերի և միացված սարքավորումների վնասումը լրացուցիչ սթրեսից և ապահովում է էլեկտրակայանների երկարաժամկետ անվտանգ շահագործումը:

Բեռի տեղաշարժի կորը՝ ստացված կայուն զսպանակային հենարանի/կախիչի տիպի փորձարկումից։ Հորիզոնական առանցքը նշանակում է տեղաշարժ, իսկ ուղղահայաց առանցքը ներկայացնում է բեռը: Ամբողջ աշխատանքային ճանապարհորդության ընթացքում կորը մնում է մոտավորապես հորիզոնական՝ ցույց տալով, որ աջակցող ուժը հիմնականում մնում է անփոփոխ, երբ խողովակաշարը շեղվում է ջերմային ընդարձակման և կծկման պատճառով:

Այս տեսակի թեստը ստուգում է բեռնվածքի կայունությունը, կայուն զսպանակային ստորաբաժանումների բեռնվածքի կայունությունը և գործառնական հուսալիությունը: Բոլոր արտադրական ստորաբաժանումները ենթակա են բեռնվածքի չափորոշման՝ նախքան առաքումը, բեռի շեղումը վերահսկվում է ±6%-ի սահմաններում՝ համաձայն ANSI/MSS-SP-58-2018 և NB/T47038-2013-ի:

Այս արտադրատեսակները կիրառելի են մեծ ջերմային տեղաշարժով արդյունաբերական խողովակաշարերի համակարգերի համար, ներառյալ հիմնական գոլորշու խողովակաշարերը և բարձր ջերմաստիճանի և բարձր ճնշման այլ խողովակաշարերը:

Ապրանքի տեխնիկական բնութագրերը

Constant Spring Hanger Spec Աղյուսակ	Օրինակ
Մոդել / Սերիա	PH, LH, CA, CS, TH
Բեռնատարողություն (գործող)	0,1 կՆ - 500 կՆ
Ընդհանուր ճանապարհորդություն	50 մմ, 100 մմ, 200 մմ, 400 մմ
Իրական ճանապարհորդություն	Մինչև 600 մմ
Բեռի շեղում (հանդուրժողականություն)	±5% (Ստանդարտ) / ±3% (բարձր գնահատված)
Տեղադրման դիրքը	Հորիզոնական / Ուղղահայաց
Բնակարանային ավարտ	Տաք ցինկապատ / էպոքսիդային
Գործող ջերմաստիճան.	-20°C-ից +80°C (միջավայր)
Spring Coil Նյութ	60Si2Mn / 50CrVA
Բեռի ճշգրտման միջակայք	±10% (դաշտի կարգավորում)

Ինժեներական կիրառություն և արժեքի իրացում

Ջերմային էլեկտրակայաններում խողովակաշարային համակարգերը չափազանց բարձր պահանջներ ունեն օժանդակ մասերի հուսալիության համար: Ջերմաէլեկտրակայանի Constant Spring կախիչ նախագծելիս մենք լիովին հաշվի ենք առել գործնական ինժեներական ցավի կետերը.

Լրացուցիչ լարվածության վերացում. Բեռի տեղաշարժի նշված տիրույթում զսպանակային պահը և բեռնվածքի պահը միշտ պահպանում են դինամիկ հավասարակշռությունը՝ խուսափելով խողովակաշարի դեֆորմացիայից կամ հոդերի արտահոսքից՝ առաջացած ջերմային ընդարձակման և սառը կծկման հետևանքով:

Սառը վիճակի ճշգրիտ կարգավորում. Արտադրողը կատարում է նախնական սեղմման կարգավորումը խստորեն համաձայն օգտագործողների կողմից տրամադրված տեղադրման բեռի և ամրացնում է ցուցիչի թիթեղը տեսական սառը վիճակի աշխատանքային դիրքում դիրքավորման բլոկների միջոցով՝ ապահովելով, որ զսպանակը տեղում տեղադրման ժամանակ ժամանակավորապես կոշտ վիճակում է և խուսափելով շինարարության ընթացքում պատահական սթրեսից:

Շահագործման և սպասարկման ինտուիտիվ մոնիտորինգ. Արտաքին տեղաշարժի ցուցիչի ափսեի դիզայնը թույլ է տալիս շահագործման և սպասարկման անձնակազմին ինտուիտիվ կերպով ստուգել, ​​թե արդյոք աշխատանքային բեռի տակ զսպանակի հենարանի տեղաշարժը համապատասխանում է նախագծին՝ խողովակաշարը նորմալ շահագործման հանձնելուց հետո՝ հեշտացնելով կանխարգելիչ սպասարկումը:

Որակի վերահսկման և տեղադրման խիստ տեխնիկական պայմաններ

Յուրաքանչյուր ապրանք ամբողջությամբ փորձարկված է տանը, նախքան առաքումը

Մինչև առաքումը, յուրաքանչյուր ապրանք անցնում է ներքին փորձարկման ամբողջական ծրագիր: Այս ծրագիրը ներառում է ծավալային և տեսողական ստուգում, PMI (Positive Material Identification), կարծրության փորձարկում, MT/PT ոչ կործանարար փորձարկում, որտեղ կիրառելի է, զսպանակային բեռնվածքի փորձարկում բեռի տեղաշարժի կորերով և ծածկույթի հաստության չափում: Գործարանային փորձարկման հաշվետվությունները (FTR) և նյութերի փորձարկման հաշվետվությունները (MTR) մատակարարվում են առաքման հետ:

Այս ներքին փորձարկումը ILAC-ի կողմից հավատարմագրված երրորդ կողմի թեստավորում չէ

Եթե ​​պահանջվում է երրորդ կողմի ականատեսների փորձարկում կամ լաբորատոր փորձարկում, այն կարող է կազմակերպվել առանձին՝ որպես կամընտիր ծառայություն:

Երրորդ կողմի կամընտիր ստուգման ծառայություններ (մեջբերված է առանձին)

1. Նյութի փորձարկում

Հասանելի են քիմիական կազմի վերլուծություն, առաձգական փորձարկում, Charpy ցածր ջերմաստիճանի ազդեցության փորձարկում և կարծրության փորձարկում:

2. Եռակցման NDT

Մագնիսական մասնիկների թեստավորում (MT), հեղուկ ներթափանցման փորձարկում (PT), ուլտրաձայնային փորձարկում (UT) և ռադիոգրաֆիկ թեստավորում (RT):

3. Spring Load Performance Testing

Ներառված են բեռ-տեղաշարժման կորերը:

4. Տաք ցինկապատման / էպոքսիդային ծածկույթի կոռոզիայից պաշտպանության ստուգում

5. Ականատեսների փորձարկում, գործարանային հսկողություն և նախնական առաքման ստուգում (PSI)

Ինչն է մեզ տարբերվում

Հենանիշներ LISEGA խողովակների աջակցության միջազգային համակարգի դեմ

Բեռի ճշգրտության, փորձարկման ստանդարտների և փաստաթղթերի համակարգերի համար մենք օգտագործում ենք LISEGA խողովակների աջակցության միջազգային համակարգը որպես մեր չափանիշ:

Ավելի քան ստանդարտ ներքին արտադրող

Ստանդարտ հայրենական արտադրողը սովորաբար մատակարարում է միայն արտադրանքը: Մենք ավելի հեռուն ենք գնում՝ ապահովելով բեռ-տեղաշարժի կորը յուրաքանչյուր զսպանակային միավորի հետ: Մենք նաև օգնում ենք կազմակերպել երրորդ կողմի SGS թեստավորում և տեսած ստուգումներ, ինչպես նաև աջակցում ենք փաստաթղթերի վերանայմանը PE/CPE ինժեներների կողմից արտասահմանյան նախագծերի համար:

Ինչու՞ ընտրել Tianshun-ի ՋԷԿ-ի մշտական ​​գարնանային կախիչը:

Ջերմային էներգիայի նախագծերի հարուստ փորձ. Արտադրանքը լայնորեն օգտագործվում է ջերմային էլեկտրակայանների գոլորշու-ջուր խողովակաշարերի և կաթսայատան սարքավորումների կասեցման համակարգերում տանը և արտերկրում, և դիմակայել են մի քանի միավորի գործարկման և անջատման ցիկլերի փորձություններին:

Անհատականացված ինժեներական աջակցություն. մենք տրամադրում ենք ամբողջական գործընթացի տեխնիկական ծառայություններ՝ սկսած խողովակաշարի լարվածության հաշվարկից, տիպի ընտրությունից և տեղում տեղադրման ուղեցույցին համապատասխանեցնելով, ապահովելով, որ յուրաքանչյուր աջակցություն ճշգրտորեն համապատասխանում է աշխատանքային պայմաններին:

Մատակարարման շղթայի կայուն առաքում. Հենվելով մեր Ցզյանսուի բազայի ավտոմատացված արտադրական գծերի և ամբողջական փորձարկման սարքավորումների վրա՝ մենք ապահովում ենք նյութերի ժամանակին և բարձրորակ առաքում մեծ խմբաքանակի ջերմային էներգիայի նախագծերի համար:

Ամբողջ կյանքի ցիկլի աջակցություն. Մենք ստեղծում ենք բացառիկ նախագծերի ֆայլեր և տրամադրում ենք վիճակի գնահատման և փոխարինման ուղեցույց անջատման պահպանման ժամանակ՝ նվազեցնելով էլեկտրակայանների շահագործման և պահպանման ռիսկերը:

Ստացեք տեխնիկական աջակցություն հիմա.

Yangzhou Tianshun Pipeline Technology Co., Ltd.-ն պարտավորվում է ապահովել կայուն և հուսալի խողովակաշարերի աջակցության երաշխիք գլոբալ ջերմային էներգիայի ձեռնարկությունների համար բարձր ստանդարտ Ջերմաէլեկտրակայանի Constant Spring Hanger-ով:
