Yangzhou Tianshun Pipeline Technology Co., Ltd.-ն, որը հիմնադրվել է 2012 թվականին, ինտեգրված արդյունաբերական և առևտրային ձեռնարկություն է, որը կենտրոնանում է R&D-ի և խողովակաշարերի աջակցության արտադրանքի արտադրության վրա: Անցած 14 տարիների ընթացքում մենք սպասարկել ենք էներգետիկ, նավթաքիմիական և էներգետիկ նախագծեր աշխարհի ավելի քան 40 երկրներում և շահել կայուն արտադրանքի որակով հաճախորդների երկարաժամկետ վստահությունը: Heavy Duty Constant Spring Hanger-ը մեր առաջատար արտադրանքն է, որը մշակվել է մեծ բեռնվածության և բարձր պահանջվող աշխատանքային պայմանների համար: Այն սիստեմատիկորեն ամրապնդվել է նյութերի, կառուցվածքի և տեխնոլոգիայի մեջ՝ ծայրահեղ աշխատանքային պայմաններում խողովակաշարերի անվտանգ շահագործման հուսալի երաշխիք ապահովելու համար:
Բեռի տեղաշարժի կորը, որը ստացվել է կայուն զսպանակային հենարանի/կախովի տիպի փորձարկումից: Հորիզոնական առանցքը նշանակում է տեղաշարժ, իսկ ուղղահայաց առանցքը ներկայացնում է բեռը: Ամբողջ աշխատանքային ճանապարհորդության ընթացքում կորը մնում է մոտավորապես հորիզոնական՝ ցույց տալով, որ աջակցող ուժը հիմնականում մնում է անփոփոխ, երբ խողովակաշարը շեղվում է ջերմային ընդարձակման և կծկման պատճառով:
Այս տիպի թեստը ստուգում է բեռնվածքի կայունությունը, ամբողջ ճանապարհորդության կայունությունը և մշտական զսպանակային միավորների գործառնական հուսալիությունը: Բոլոր արտադրական ստորաբաժանումները ենթակա են բեռնվածքի չափորոշման՝ նախքան առաքումը, բեռի շեղումը վերահսկվում է ±6%-ի սահմաններում՝ համաձայն ANSI/MSS-SP-58-2018 և NB/T47038-2013-ի:
Այս արտադրատեսակները կիրառելի են մեծ ջերմային տեղաշարժով արդյունաբերական խողովակաշարերի համակարգերի համար, ներառյալ հիմնական գոլորշու խողովակաշարերը և բարձր ջերմաստիճանի և բարձր ճնշման այլ խողովակաշարերը:
▶ Մեծ տրամագծով հաստ պատերով խողովակաշարեր՝ DN600-ից բարձր, պատի հաստությունը ավելի քան 20 մմ
▶ Ծանր քաշով խողովակաշարերի համակարգեր. բեռնվածություն մեկ բարձրացման կետի համար ավելի քան 200 kN, որոշները ավելի քան 500 kN
▶ Բարձր ջերմաստիճանի և բարձր ճնշման հիմնական խողովակաշարեր. էլեկտրակայանների հիմնական գոլորշի, վերամշակման ագրեգատների բարձր ջերմաստիճանի տեխնոլոգիական խողովակաշարեր
▶ Երկար բացվածքով խողովակաշարեր. մեծ բացվածքով խողովակների հատվածներ խողովակների պատկերասրահներում մեծ կենտրոնացված բեռներով
▶ Կեղևի դեֆորմացիա և ճեղքվածք. բեռը գերազանցում է կառուցվածքային կրող սահմանը
▶ Անբավարար զսպանակային կոշտություն. չափից ավելի սեղմում, մշտական ուժի բնութագրերի կորուստ
▶ Կցման կտրվածքի ձախողում. միացնող մասերի անբավարար ամրություն
▶ Կախովի ձողի առաձգական դեֆորմացիա. փոքր տրամագծով ձող, գերբեռնված երկարացում

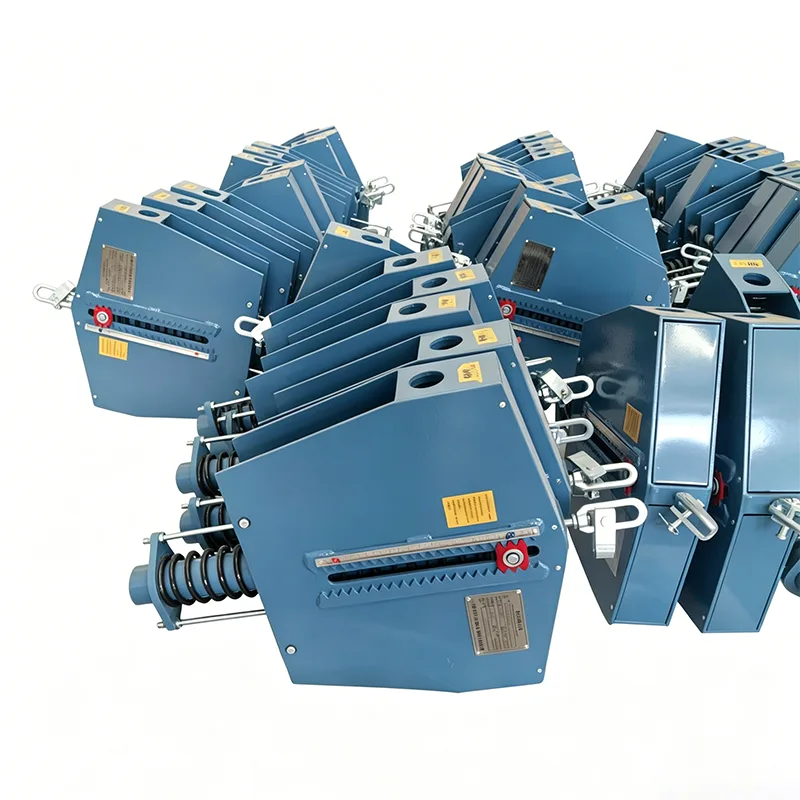

The Heavy Duty Constant Spring Hanger-ը ուժեղացված արտադրանք է, որը հատուկ մշակված է նման աշխատանքային պայմանների համար՝ համակարգված ամրացմամբ նյութերի, կառուցվածքի և տեխնոլոգիայի բոլոր չափերից:
Համաձայն արդյունաբերության վիճակագրության՝ ծանր աշխատանքային պայմանները կազմում են խողովակաշարի աջակցության խափանումների ավելի քան 60%-ը.
Խնդիր. Ընդունված սովորական մշտական ուժի կախիչ, բեռնվածություն մեկ բարձրացման կետի համար 280 kNՀետևանք. Կեղևի կողային թիթեղը ճեղքվել է 3 տարի շահագործումից հետո, խողովակաշարը խորտակվել է 120 մմ Կորուստ՝ 15 օր անջատման սպասարկում, ուղղակի կորուստ՝ ավելի քան 10 միլիոն RMB
Խնդիր. Կախիչի քորոցների տրամագիծը չափազանց փոքր էր, ուժը նվազել է բարձր ջերմաստիճանում Հետևանք. քորոցների կտրվածքի կոտրվածք, խողովակաշարն ընկել է, առաջացնելով միջին արտահոսք Դաս.
Խնդիր. Նյութերի փխրունություն ցածր ջերմաստիճանում, սովորական Q235 կեղևը ճաքել է Հետևանք.
Արդյունաբերության 14 տարվա փորձի ընթացքում Yangzhou Tianshun Pipeline Technology-ը մշակել է բազմաթիվ նմանատիպ ծանր պարտականությունների աջակցության ձախողման վերափոխման նախագծեր և խորապես հասկանում է ծանր աշխատանքային պայմանների առանձնահատկություններն ու ռիսկերը:
| Constant Spring Hanger Spec Աղյուսակ | Օրինակ |
| Մոդել / Սերիա | PH, LH, CA, CS, TH |
| Բեռնատարողություն (գործող) | 0,1 կՆ - 500 կՆ |
| Ընդհանուր ճանապարհորդություն | 50 մմ, 100 մմ, 200 մմ, 400 մմ |
| Իրական ճանապարհորդություն | Մինչև 600 մմ |
| Բեռի շեղում (հանդուրժողականություն) | ±5% (Ստանդարտ) / ±3% (բարձր գնահատված) |
| Տեղադրման դիրքը | Հորիզոնական / Ուղղահայաց |
| Բնակարանային ավարտ | Տաք ցինկապատ / էպոքսիդային |
| Գործող ջերմաստիճան. | -20°C-ից +80°C (միջավայր) |
| Spring Coil Նյութ | 60Si2Mn / 50CrVA |
| Բեռի ճշգրտման միջակայք | ±10% (դաշտի կարգավորում) |
Shell-ը ընդունում է Q345B ցածր լեգիրված բարձր ամրության պողպատ, ելքի ուժն աճել է 40%-ով
Կողային թիթեղների հաստությունը ավելացել է 50%-ով, ամբողջ ափսեի կտրումը առանց եռակցման միացման
Ներքևի ամրացնող կողի ափսեի ձևավորում՝ կենտրոնացված սթրեսը ցրելու համար
Pin-ը ընդունում է 40Cr խառնուրդի կառուցվածքային պողպատ, հանգցված և կոփված, ամրությունն ավելացել է 80%-ով
Փին տրամագիծը նախագծված է առավելագույն ծանրաբեռնվածության 5 անգամ անվտանգության գործակցով
Ինքնաքսայուղային երեսպատում, որն ընդունվել է շփումը նվազեցնելու և կայունությունը բարելավելու համար
Զսպանակների 2-4 կոմպլեկտներ զուգահեռ մեծ բեռների համար, մեկ զսպանակային բեռը կառավարվում է ողջամիտ միջակայքում
Գարնանային խմբի համաժամանակյա սեղմման ձևավորում՝ էքսցենտրիկ բեռից խուսափելու համար
Յուրաքանչյուր զսպանակ փորձարկվել է առանձին՝ համապատասխանող շեղում ≤2%
Լծակի թեւի լայնական հատվածը մեծացել է, ճկման մոդուլն աճել է 100%-ով
Հաստացած երեսպատման թիթեղը հենակետում` տեղական ջախջախումը կանխելու համար
Տեսախցիկի մակերեսը բարձր հաճախականությամբ մարված, կարծրություն HRC45-ից բարձր, մաշվածության դիմադրության ժամկետն ավելացել է 3 անգամ
Հիմնական անցքերի դիրքերը մշակված CNC-ով, դիրքի ճշգրտությունը ±0.1 մմ
Լծակի պահի հարաբերակցության սխալը վերահսկվում է ±1% սահմաններում
Զսպանակի սեղմումը ճշգրիտ դրված է, սառը բեռնվածքի շեղում ≤3%
Հիմնական բեռ կրող եռակցումները ընդունում են ամբողջական ներթափանցման եռակցման գործընթացը
100% ուլտրաձայնային փորձարկում, որը համապատասխանում է JB/T 4730 II աստիճանի պահանջներին
Եռակցումից հետո սթրեսի թեթև բուժում՝ եռակցման մնացորդային սթրեսը վերացնելու համար
Վերին և ստորին մեխանիկական սահմանները սահմանված են՝ կանխելու ավելորդ հարվածի վնասը
Գերբեռնվածությունից պաշտպանող սարք, աննորմալ ծանրաբեռնվածության դեպքում նախազգուշացում
Տեղադրման և փոխադրման ընթացքում աղբյուրները պաշտպանելու համար տեղաշարժի կողպման սարք
Ստորև բերված են չափված տվյալները (300 կՆ բեռ, 200 մմ տեղաշարժի աշխատանքային վիճակ).
|
Կաթվածի դիրքը |
Սովորական մշտական ուժի կախիչի բեռ |
Heavy Duty Constant Spring կախիչի ծանրաբեռնվածություն |
Ազգային ստանդարտ թույլատրելի շեղում |
|
0% (Սառը վիճակ) |
282կՆ (-6,0%) |
294կՆ (-2,0%) |
±6% |
|
25% |
285կՆ (-5,0%) |
297կՆ (-1,0%) |
±6% |
|
50% (միջին) |
300կՆ (0%) |
300կՆ (0%) |
±6% |
|
75% |
318կՆ (+6,0%) |
306kN (+2.0%) |
±6% |
|
100% (տաք վիճակ) |
321կՆ (+7.0%) |
309կՆ (+3,0%) |
±6% |
|
Առավելագույն շեղում |
7.0% (գերազանցում է ստանդարտը) |
3.0% (Ազգային ստանդարտից շատ ավելի լավ) |
6% |
Heavy Duty Constant Spring Hanger-ի ամբողջական հարվածի բեռի շեղումը վերահսկվում է ±4%-ի սահմաններում, շատ ավելի լավ, քան ազգային ստանդարտ պահանջները՝ արդյունավետորեն պաշտպանելով խողովակաշարերի և սարքավորումների անվտանգությունը:
Յուրաքանչյուր ծանրաբեռնված մշտական զսպանակ կախիչ պետք է կատարի հետևյալ ստուգումը մինչև առաքումը.
Պողպատե թիթեղների և կլոր ձողերի նյութական վկայականի ստուգում
Գարնանային պողպատի կարծրության և կազմի վերաստուգում
Եռակցման նյութերի համատեղելիության ստուգում
CNC հաստոցների չափերի CMM ստուգում
Weld UT փորձարկում
Գարնանային խմբի ծանրաբեռնվածություն-տեղաշարժ կորի փորձարկում
100% ամբողջական հարվածի բեռնման թեստ՝ գրանցելով 20 չափման կետի տվյալներ
Մշտականության հաշվարկ, վերամշակում անորակ ապրանքների համար
Սարքի կողպման և սահմանափակող սարքի ֆունկցիոնալ փորձարկում
Տեղաշարժման ցուցիչի չափաբերում
Նյութի որակի հավաստագրման փաստաթղթեր
Եռակցման ստուգման հաշվետվություն
Գարնանային թեստի հաշվետվություն
Մեքենայի բեռնվածության-տեղաշարժի փորձարկման ամբողջական կոր
Արտադրանքի որակավորման վկայական և տեղադրման ձեռնարկ
|
Արդյունաբերություն |
Կիրառման սցենարներ |
Տիպիկ ծանրաբեռնվածության միջակայք |
|
Էներգետիկ արդյունաբերություն |
Գերկրիտիկական/ուլտրակրիտիկական միավորների հիմնական գոլորշու և տաքացման գոլորշու խողովակաշարերը |
200kN ~ 800kN |
|
նավթաքիմիական |
Հիդրոմշակման ռեակտորի ելքեր, մեծ ջեռուցման վառարանների մուտքային և ելքային խողովակաշարեր |
150kN ~ 600kN |
|
LNG տերմինալներ |
Սառը արկղերի մուտքեր և ելքեր, ցածր ջերմաստիճանի գործընթացի մեծ խողովակաշարեր |
100kN ~ 500kN |
|
Միջքաղաքային խողովակաշարեր |
Խողովակների մեծ բացվածքով հատվածներ, կենտրոնացված բեռնվածությամբ խողովակաշարեր փականների խցերում |
100kN ~ 400kN |
|
Միջուկային էներգիա |
Պայմանական կղզու հիմնական գոլորշու, ջրամատակարարման համակարգի խողովակաշարեր |
200kN ~ 700kN |
|
Մետաղագործություն |
Պայթուցիկ վառարանների տաք օդի խողովակաշարեր, խոշոր թափոնների ջերմության կաթսաների խողովակաշարեր |
150kN ~ 500kN |
Ծանր պարտականությունների նախագծերի բացառիկ սպասարկման գործընթաց
1. Տեխնիկական ամրացում. պրոֆեսիոնալ ինժեներները միանում են խողովակաշարի լարվածության վերլուծաբաններին՝ հաստատելու բեռը, տեղաշարժը և տարածության պահանջները
2. Սխեմայի ձևավորում. Տրամադրել հարմարեցված նախագծային սխեմաներ հատուկ տարածքի սահմանափակումների համար
3. Գծագրի հաստատում. տրամադրեք հավաքման մանրամասն գծագրեր և բեռնման աղյուսակներ, որոնք ստորագրված և հաստատված են երկու կողմերի կողմից
4. Արտադրության հետևում. Տրամադրեք շաբաթական արտադրության առաջընթացի լուսանկարներ խոշոր նախագծերի համար
5. Գործարանային ընդունում. Հաճախորդները կամ երրորդ կողմերը կարող են հրավիրվել գործարանում փորձարկումների ականատես լինելու
6. Տեղում սպասարկում. անհրաժեշտության դեպքում տրամադրեք տեղադրման ուղեցույց, տեղում տեխնիկական աջակցություն
7. Գործողության հետագծում. վերադարձի այցելություն շահագործման հանձնելուց 6 ամիս հետո՝ հասկանալու շահագործման կարգավիճակը
▶ Առաքվել է ավելի քան 500 կոմպլեկտ ծանր աշխատանքի մշտական ուժի կախիչներ, առավելագույն մեկ միավոր բեռը 800 kN
▶ Բոլոր ծանր ապրանքները տրամադրում են 3 տարվա որակի երաշխիք
▶ Տրամադրել լուծումներ ցանկացած որակի խնդիրների համար շահագործման ընթացքում 48 ժամվա ընթացքում
▶ Ցմահ տեխնիկական խորհրդատվություն և պահեստամասերի մատակարարում
Heavy Duty Constant Spring Hanger-ը հուսալի երաշխիք է ծանր աշխատանքային խողովակաշարերի համակարգերի անվտանգ շահագործման համար: 14 տարվա ուշադրության կենտրոնում մենք խորապես հասկանում ենք, որ ծանր աշխատանքային պայմանները թույլ չեն տալիս սխալներ թույլ տալ: Յուրաքանչյուր ապրանք անցել է խիստ փորձարկում՝ ծայրահեղ աշխատանքային պայմաններում կայուն շահագործումն ապահովելու համար:
