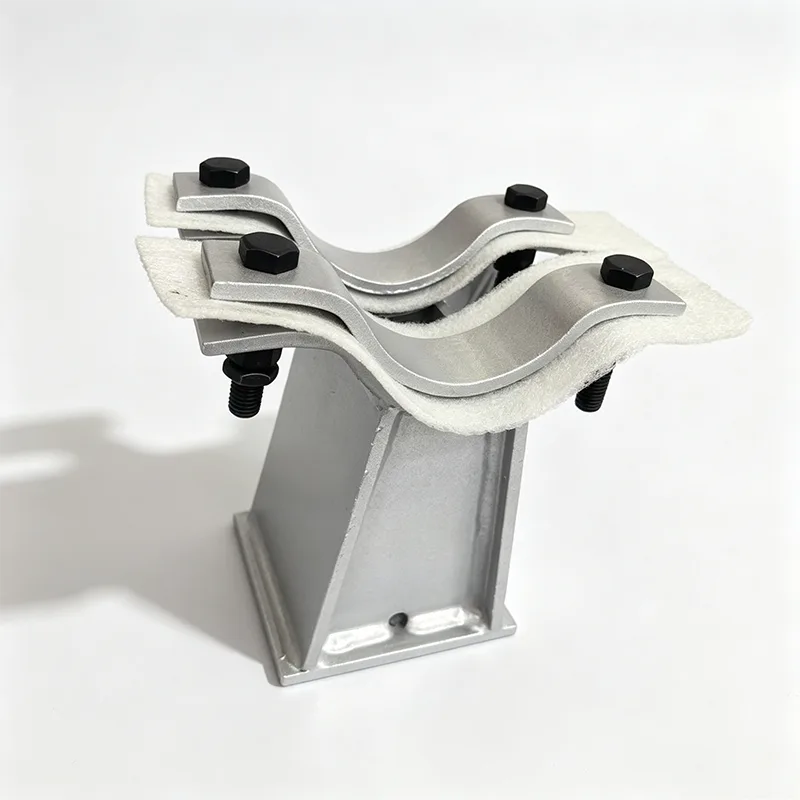

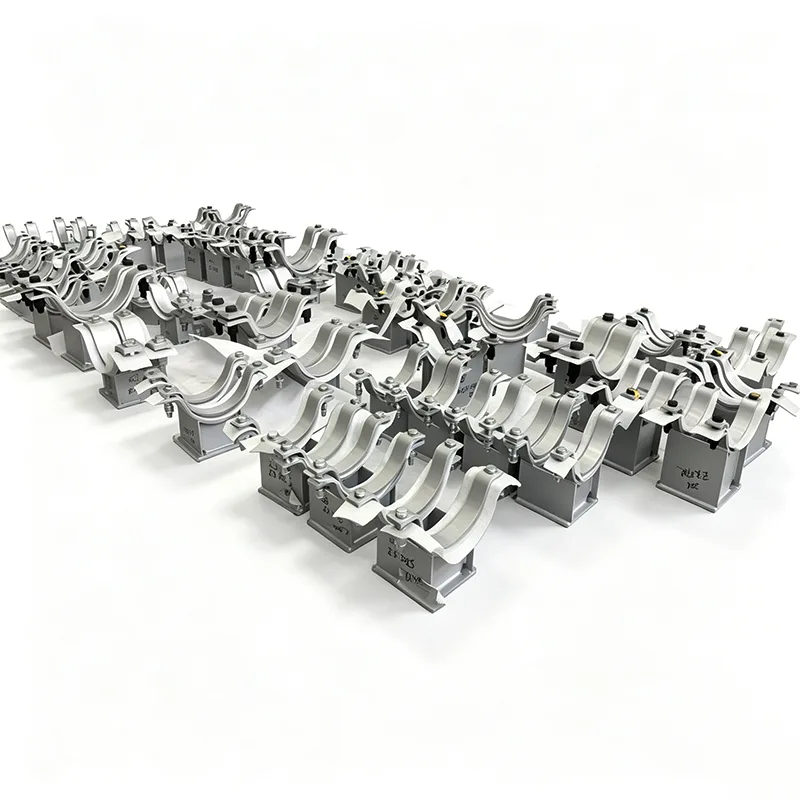

Ցինկապատ երկակի խողովակների աջակցություն պողպատե ճառագայթների համար

Պարտադիր չէ, որ յուրաքանչյուր խողովակի հենարան էկզոտիկ խառնուրդ լինի: Արդյունաբերական միջավայրերի մեծ մասում` խողովակների դարակաշարեր, կոմունալ միջանցքներ, կոմպրեսորային կայաններ կամ առևտրային կաթսայատներ, ձեզ իրականում անհրաժեշտ է հենարան, որն արագ ներթափանցում է, առանց սահելու պահում է բեռը և չի սկսում ժանգոտել երկու անձրևային սեզոններից հետո: Դա հենց այն տարածքն է, որը զբաղեցնում է պողպատե ճառագայթների մեր ցինկապատ երկակի խողովակների հենարանը:

Մենք սկսեցինք կառուցել այս հենարանները այն բանից հետո, երբ բազմիցս լսեցինք տեղադրման կապալառուներից, որ գոյություն ունեցող կառուցվածքային պողպատի հորատումը կամ եռակցումը դանդաղեցնում է դրանք և ստեղծում կոռոզիոն թեժ կետեր: 2012թ.-ից ի վեր մենք կատարելագործել ենք դիզայնը՝ հիմնվելով այդ դաշտային ուղղակի տվյալների վրա՝ հազարավոր այդ միավորներ ուղարկելով նախագծեր ավելի քան 45 երկրներում:

Ինչո՞վ է տարբերվում այս աջակցությունը տեղում

Առանց եռակցման, առանց հորատման – իսկական սեղմակի տեղադրում

Պողպատե ճառագայթների ցինկապատ երկակի խողովակի հենարանը նախագծված է, որպեսզի ուղղակիորեն ամրացվի I-ճառագայթի կամ H-ճառագայթի վերին կամ ստորին եզրին` օգտագործելով ամուր մեխանիկական սեղմիչ մեխանիզմ: Սովորաբար, սա ներառում է մի զույգ բարձր ամրության ածխածնային պողպատից ամրացնող թիթեղներ՝ կարծրացած ամրացված պտուտակներով կամ թամբի և U-հեղույսի դասավորությամբ՝ կախված ճառագայթի պրոֆիլից: Ամրացուցիչի չափերը համապատասխանում են ճառագայթի եզրի լայնությանը և հաստությանը, այնպես որ, երբ ձեր անձնակազմը պտտեցնում է այն, այն չի շարժվում ջերմային կամ թրթռումային բեռների տակ: Դաշտային եռակցման բացակայությունը նշանակում է, որ չի վնասվում ճառագայթի առկա ծածկույթին կամ հրակայունությանը, և տաք աշխատանքը թույլ չի տալիս դանդաղեցնել իրերը:

Բնական տաք ցինկապատում, ոչ միայն ցինկի լակի

Յուրաքանչյուր բաղադրիչ՝ երկկողմանի խողովակների թամբերը, սեղմիչները, միացնող հենարանները և ամբողջ սարքավորումը, նախ պատրաստվում է, այնուհետև ամբողջությամբ ընկղմվում է տաք ցինկապատ լոգարանում՝ համաձայն ISO 1461-ի: Մեր ստանդարտ հատվածների համար (սովորաբար 6 մմ և ավելի հաստությամբ), սա ապահովում է միջին ցինկ ծածկույթի հաստությունը 85 մկմ մետաղական թաղանթով: տակը։ Մենք չենք ներկում դրա վրա և չենք ապավինում էլեկտրոլիտացված ծածկույթներին, որոնք կարող են շերտավորվել պտուտակային ոլորող մոմենտով: Ցինկապատումից հետո թելերը մաքրվում են, և հավաքույթները փորձնական տեղադրվում են՝ երաշխավորելու համար, որ տեղամասի անձնակազմը չի պայքարի պտուտակի դեմ, որը չի թելեր:

Երկակի խողովակի կոնֆիգուրացիա, որն իրականում աշխատում է

«Երկակի» մասը նշանակում է, որ մեկ հենարանային ճառագայթի սեղմիչը կրում է երկու առանձին խողովակների թամբեր՝ կողք կողքի կամ շարված: Թամբերը պրոֆիլավորված են այնպես, որ համապատասխանեն ձեր երկու խողովակների տրամագծերին՝ հաճախ տարբեր չափերի մատակարարման և վերադարձի գծերի համար, օրինակ. Մենք մեքենայացնում ենք թամբի շառավիղը, այլ ոչ թե սեղմում այն, ինչը տալիս է հետևողական ամբողջական կոնտակտային կրող մակերես և կանխում է բարակ պատով խողովակի տեղայնացված ձվալիզացումը: Այնտեղ, որտեղ ջերմային շարժումը մտահոգիչ է, մենք կարող ենք ինտեգրել սահող տարրեր կամ PTFE բարձիկներ, ինչպես մեր ավելի բարդ ընդարձակման հենարաններում:

Նյութի և կոռոզիայի պատմությունը

Մենք կառուցում ենք հիմնական կառուցվածքը S235JR կամ S275JR կառուցվածքային ածխածնային պողպատից (համարժեք ASTM A36 կամ A572 Gr. 50), որը ստացվել է գործարաններից, որոնք ապահովում են EN 10204 3.1 ամբողջական հետագծելիությունը: Հեղույսը սովորաբար 8.8 կարգի ածխածնային պողպատից է, որը նաև տաք ցինկապատված է, թելերի վրա մոմ կամ հակասեղմող ծածկույթով, որը կանխում է լեղապարկը ոլորման ժամանակ:

Մի կետ, որի մասին հաճախ հարցնում են. ցինկապատումը գոյատևելու է քիմիական գործարանում կամ ափին մոտ: Տաք ցինկապատ ծածկույթներն ունեն փաստաթղթավորված ծառայության ժամկետ 30-50 տարի շատ մթնոլորտային միջավայրերում, նույնիսկ չափավոր ագրեսիվ արդյունաբերական պայմաններում: Մենք կարող ենք տրամադրել ցինկի ծածկույթի քաշի վկայագիր և հաստության չափումներ մեր ներքին մագնիսական չափիչներից յուրաքանչյուր խմբաքանակի համար: Եթե ​​ձեր միջավայրն ավելի ագրեսիվ է, մենք կարող ենք խորհուրդ տալ չժանգոտվող պողպատից թամբերի արդիականացում, սակայն մեր նախագծի փորձից ստացված ազնիվ ճշմարտությունն այն է, որ կառուցվածքային պողպատի վրա հիմնված խողովակաշարերի մեծ մասի համար ցինկապատը ճիշտ տեխնիկական ընտրությունն է և ամենաարդյունավետը:

Բեռի և ինժեներական աջակցություն

Թեև երկակի խողովակի հենարանը պարզ է թվում, ճառագայթի սեղմակի վրա համակցված բեռները կարող են նշանակալի լինել: Մենք ստուգում ենք յուրաքանչյուր հավաքույթ հետևյալի համար.

Երկու խողովակների ուղղահայաց մեռած քաշը՝ լի ջրով կամ արտադրանքով

Ջերմային ընդարձակումից, քամուց կամ փոքր անցքի թրթռումից կողային հարված

Ամրացուցիչի սայթաքման դիմադրությունը հիմնված է պտուտակների նախաբեռնվածության և շփման գործակիցի վրա

Թամբի հենարանների ճկման լարվածությունը և փնջի մեջ ճկվող տեղային եզրը

Ստանդարտ ագրեգատները գնահատվում են 2 կՆ-ից մինչև 60 կՆ ուղղահայաց բեռների համար մեկ խողովակի թամբի համար, ավելի մեծ հզորություններով հնարավոր է ինժեներական պատվերներով: Մենք կտրամադրենք բեռի գնահատման աղյուսակ կամ ծրագրին հատուկ հաշվարկային թերթիկ, երբ դուք մեզ ուղարկեք ձեր խողովակի լարվածության տվյալները:

Հավելվածները, որտեղ այդ աջակցությունները վաստակում են իրենց պահպանումը

Մենք տեսնում ենք, որ այս ցինկապատ երկակի հենարանները մտնում են.

Քիմիական գործարաններում և նավթավերամշակման գործարաններում վերգետնյա խողովակների դարակաշարեր, որտեղ անհրաժեշտ են հարյուրավոր նույնական ճառագայթների վրա ամրացված հենարաններ, և տեղադրման արագությունն ուղղակիորեն ազդում է ծրագրի ժամանակացույցի վրա:

Էլեկտրակայանի BOP (կայանի հաշվեկշիռ) խողովակաշար – CW, հրդեհային ջուր, գործիքային օդ և այլ կոմունալ գծեր, որոնք անցնում են կառուցվածքային պողպատի երկայնքով

Խոշոր առևտրային HVAC համակարգեր, որտեղ տաք ցինկապատումը ապահովում է մաքուր, արդյունաբերական տեսք, որը հաճախ նախատեսված է բաց մեխանիկական սենյակների համար

Ջրի և կեղտաջրերի մաքրման կայաններ, ինչպես ներսում, այնպես էլ դրսում, որտեղ ցինկապատ հենարանը շատ ավելի լավ է լուծում խոնավությունը և երբեմն քիմիական գոլորշիները, քան ներկվածը:

Ինչպես ենք մենք համոզվում, որ ամեն ինչ ճիշտ է

Մեր խանութի գործընթացը ներառում է.

Եռակցման որակի և չափերի ճշգրտության համար բոլոր պատրաստված մասերի նախնական ցինկապատման ստուգում

Տաք ցինկապատում սերտիֆիկացված հաստատություններում, լոգանքի քիմիայի և ընկղմման ժամանակի վերահսկմամբ յուրաքանչյուր լոտում

Ցինկապատումից հետո ստուգում. տեսողական ստուգում միատարրության, մերկ բծերի կամ ավելորդ կեղտի առկայության համար; ցինկի հաստությունը չափվում է տրամաչափված թվային չափիչով յուրաքանչյուր մասի մի քանի կետերում

Յուրաքանչյուր խմբաքանակից նմուշի փորձնական հավաքում` պտուտակների տեղակայումը և թամբի հավասարեցումը ստուգելու համար

Պաշտպանիչ տարանջատմամբ փաթեթավորում՝ ցինկի-ցինկի ճաքճքումը կանխելու համար տարանցման ժամանակ

Բոլոր QC գրառումները կազմվում և տրամադրվում են բեռնափոխադրման հետ միասին՝ նյութական վկայագրերի և համապատասխանության հայտարարագրի հետ միասին:

Անհատականացումը ստանդարտ պրակտիկա է

Մեր փորձից ելնելով, շատ քիչ երկակի խողովակների հենարաններ են պատվիրվում «դարակից»: Ձեզ կարող է անհրաժեշտ լինել սեղմիչ, որը համապատասխանում է ճառագայթի եզրի հաստությանը, որը մենք չենք համալրել, կամ մեկ թամբը 6 դյույմ, իսկ մյուսը՝ 2», կամ երկարացված բարձրություն՝ գոյություն ունեցող մեկուսացումը մաքրելու համար: Մեր թիմը սովոր է չափագրված ուրվագիծը կամ ճառագայթների և խողովակների գրաֆիկը վերցնել և օրերի ընթացքում դրանք վերածել շինծու մասի: Ինժեներական վերանայումը և գծագրման շրջադարձը սովորաբար տևում են 2-3 աշխատանքային օր նոր կազմաձևման համար:

ՀՏՀ

1. Արդյո՞ք ցինկապատումը տաք է, թե՞ էլեկտրապատված, և որքան հաստ է ծածկույթը:

Մենք օգտագործում ենք միայն տաք ցինկապատում ISO 1461-ի համաձայն: Պատրաստումից հետո ամբողջ հավաքույթը ընկղմվում է հալած ցինկի մեջ՝ ձևավորելով մետաղագործական կապակցված երկաթ-ցինկ համաձուլվածքի շերտ, որը ծածկված է մաքուր ցինկով: Մեր ստանդարտ նյութի հաստությունների համար (≥6 մմ) կարող եք ակնկալել ծածկույթի միջին հաստությունը 85 մկմ կամ ավելի: Սա սկզբունքորեն տարբեր գործընթաց է էլեկտրալվացման գործընթացից, որը նստեցնում է բարակ, զուտ կոսմետիկ շերտ, որն առաջարկում է շատ ավելի քիչ կոռոզիոն դիմադրություն: Մենք չափում ենք ծածկույթի հաստությունը յուրաքանչյուր խմբաքանակի մի քանի կետերում և գրանցում ենք արժեքները ստուգման հաշվետվության վրա:

2. Ինչպե՞ս եք համոզվում, որ ճառագայթի սեղմիչը չի սահում ծանրաբեռնվածության կամ թրթռանքի տակ:

Ամրացուցիչը նախագծված է այնպես, որ սահմանված պտուտակների վրա հատուկ ոլորող մոմենտ առաջացնի կանխատեսելի սեղմող ուժ, որը մենք վերածում ենք սայթաքման դիմադրության՝ օգտագործելով պահպանողական շփման գործակիցը (սովորաբար 0,3 պողպատի ցինկապատ պողպատի համար): Մեր բեռնվածքի աղյուսակները նշում են ոլորող մոմենտների արժեքը, որն անհրաժեշտ է գնահատված հզորությանը հասնելու համար, և մենք ստուգում ենք սեղմակի սայթաքման դիմադրությունը իրական ճառագայթների հատվածների վրա ֆիզիկական բեռի փորձարկման միջոցով: Կարևոր կիրառությունների համար մենք կարող ենք մատակարարել ոլորող մոմենտների գծապատկերներ և խորհուրդ տալ պարբերական վերամշակումը՝ որպես սովորական սպասարկման մաս:

3. Ինչ տեսակի պողպատե ճառագայթներ կարող է տեղավորվել այս հենարանը:

Մեր ստանդարտ սեղմիչի դիզայնը տեղավորում է եվրոպական IPE, HEA, HEB հատվածներ և ամերիկյան լայն եզրեր (W) և S ձևեր: Մենք հավաքում ենք սեղմակների հավաքածուներ եզրերի լայնության համար՝ մոտավորապես 100 մմ-ից մինչև 300 մմ, և եզրերի հաստությունը մինչև 30 մմ: Այդ միջակայքից դուրս մենք արտադրում ենք հատուկ սեղմիչ թիթեղներ. պարզապես ուղարկեք մեզ ձեր ճառագայթի հատվածի նշումը, և մենք կմշակենք սեղմակը, որպեսզի համապատասխանի 2-3 աշխատանքային օրվա ընթացքում:

4. Կարո՞ղ են երկու խողովակները տարբեր տրամագծեր ունենալ, և ինչպե՞ս է որոշվում հեռավորությունը:

Բացարձակապես։ Մենք յուրաքանչյուր թամբ ենք մշակում, որպեսզի համապատասխանի իր հատուկ խողովակի արտաքին տրամագծին, այնպես որ 6 դյույմանոց պրոցեսի գիծը և 2 դյույմ գործիքի օդային գիծը կարող են կիսել նույն աջակցությունը: Թամբի կենտրոնից կենտրոն տարածությունը նախագծված է ձեր տրամադրած չափսերի հիման վրա՝ թույլ տալով բավականաչափ ազատություն մեկուսացման, ջերմային ընդարձակման և պտուտակների հասանելիության համար: Եթե ​​վստահ չեք տարածության հարցում, մեր ինժեներները կառաջարկեն նվազագույն բացթողում՝ հիմնվելով ձեր տրամադրած խողովակների բնութագրերի վրա:

5. Ճառագայթի վրա սեղմելը կվնասի դրա ներկը կամ հրակայունությունը:

Ամրացուցիչը բարձր կոնտակտային ճնշում է գործադրում տեղում, սակայն բեռը տարածվում է սեղմիչի ափսեի ամբողջ շփման տարածքում: Մենք սովորաբար խորհուրդ ենք տալիս, որ ճառագայթային ծածկույթը ամբողջությամբ ամրացվի նախքան տեղադրումը: Փափուկ ներկի աննշան անկումը հնարավոր է, բայց չի վտանգի ճառագայթի կառուցվածքային ամբողջականությունը: Հրդեհամեկուսացման համար սեղմիչը նախատեսված է ուղղակիորեն պողպատե եզրի վրա նստելու համար, ուստի ցանկացած հրակայուն նյութ պետք է փակվի կամ մաքրվի սեղմակի տարածքի շուրջը.

6. Դուք տրամադրու՞մ եք բեռի գնահատման հաշվարկներ, թե՞ պարզապես կատալոգի հզորություն:

Մենք կարող ենք երկուսն էլ անել: Մեր ստանդարտ կատալոգը տալիս է պահպանողական գնահատականներ ընդհանուր ճառագայթների չափերի և խողովակների համակցությունների համար: Ծրագրին հատուկ կոնֆիգուրացիաների համար մենք կկատարենք ամբողջական հաշվարկ՝ ստուգելով սեղմիչի սայթաքման դիմադրությունը, պտուտակների լարվածությունը, թամբի ճկման լարվածությունը և ճառագայթի եզրի տեղային ճկումը: Հաշվարկային թերթիկը ներկայացվող փաստաթղթերի մի մասն է, որը մենք սովորաբար տրամադրում ենք EPC-ներին և խորհրդատու ինժեներներին:

Գործնական նշում դաշտից

Տարիների ընթացքում մենք սովորել ենք, որ խողովակների մեծ դարակների վրա սահուն տեղադրման և հիասթափեցնողի միջև տարբերությունը հաճախ հանգում է սեղմակի կարգավորելիությանը: Ահա թե ինչու մեր ճառագայթների սեղմակները ներառում են փակ պտուտակային դասավորություն. ոչինչ չի ընկնում ճառագայթից, երբ ձեր սարքավորողը աշխատում է գլխավերեւում: Սա փոքր մանրուք է, բայց երբ այն բազմապատկում եք 500 աջակցությամբ, այն դառնում է իրական գումար խնայված աշխատանքի մեջ: Դա այն տեսակի հետադարձ կապն է, որը մենք վերականգնում ենք արտադրանքի մեջ:

Եթե ​​դուք ունեք ճառագայթային հատված, երկու խողովակի չափսեր և ծանրաբեռնվածություն, մենք կարող ենք ձեզ համար պատրաստել գնանշում և հայեցակարգային գծագիր 24 ժամվա ընթացքում: Դուք կարող եք նաև այցելել մեր Յանչժոու գործարան և տեսնել ցինկապատման որակը և հավաքման գործընթացը. մենք պարզեցինք, որ երբ ինժեները տեսնում է ծածկույթի հաստությունը և տեղադրման հետևողականությունը, որոշումը հեշտ է դառնում:
