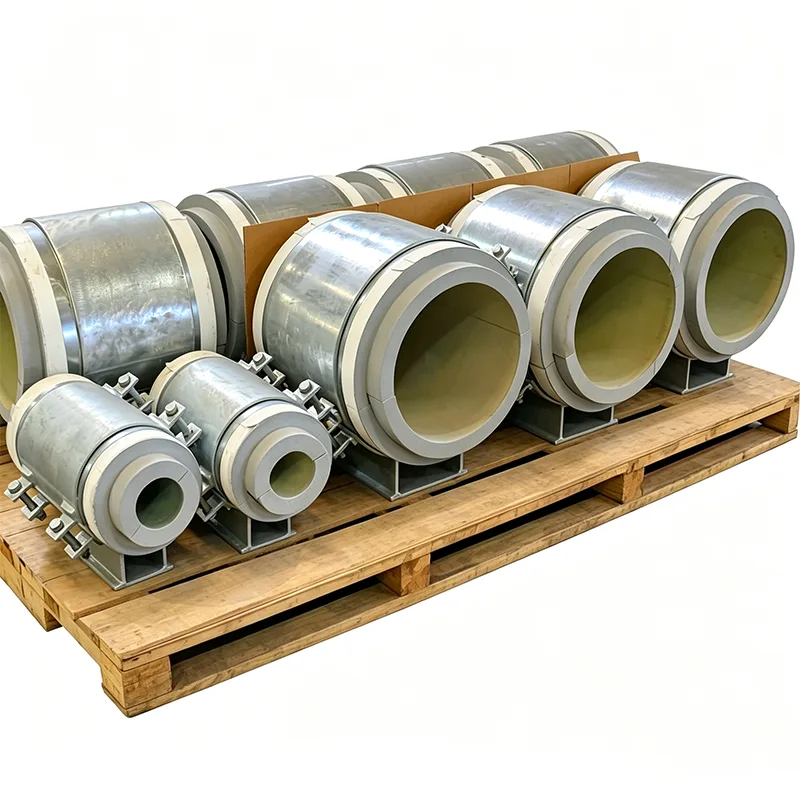

Խողովակների աջակցություն կրիոգենային ծառայության համար

Կրիոգեն խողովակաշարային համակարգերում հենարանի նախագծման մեջ նույնիսկ փոքր սխալը կարող է հանգեցնել փխրուն կոտրվածքների, ավելորդ ջերմության ավելացման կամ միացված սարքավորումների վրա վտանգավոր բեռնման: Yangzhou Tianshun-ում մենք 2012 թվականից ինժեներական խողովակներ ենք նախագծում հեղուկացման գնացքների, էթիլենի պահեստավորման տերմինալների և օդի բաժանման բլոկների համար: Մենք հասկանում ենք, որ այս ծառայության աջակցությունը պարզապես պողպատի կտոր չէ, այն մանրակրկիտ հաշվարկված հավաքույթ է, որը պետք է կարգավորի սառը սեղմումը, պահպանի մեկուսացման ամբողջականությունը և պահպանի մեկուսացման ամբողջականությունը:

Նյութի ընտրություն, որն առաջին տեղում է դնում անվտանգությունը

Կրիոգենային ծառայության մեր բոլոր խողովակների աջակցությունը պատրաստված է նյութերից, որոնք պահպանում են ամրությունը ամենացածր աշխատանքային ջերմաստիճանում: Մետաղական բեռնվածքի ուղու համար մենք սովորաբար օգտագործում ենք ASTM A320 L7 պտուտակ, 304L կամ 316L չժանգոտվող պողպատ՝ սեղմակների մարմինների համար և ցածր ջերմաստիճանի ածխածնային պողպատ (A350 LF2), որտեղ նախագծման պայմանները թույլ են տալիս: Նյութի յուրաքանչյուր ջերմություն փորձարկվում է ազդեցությամբ նախագծային նվազագույն ջերմաստիճանում. Charpy V-նշման արժեքները տրամադրվում են որպես ստանդարտ ձեր փաստաթղթերի փաթեթում, ոչ միայն ըստ պահանջի:

Նախագծված է սառը նեղացման և բեռնվածքի փոփոխության համար

Երբ 30 մետրանոց LNG խողովակը սառչում է շրջակա միջավայրից մինչև -162°C, այն կարող է կծկվել ավելի քան 50 մմ: Մեր աջակցության հավաքները կազմաձևված են այնպես, որ թույլ տան այս շարժումը՝ առանց երկրորդական սթրեսներ առաջացնելու: Մենք առաջարկում ենք.

Կրիոգենիկ սլայդ թիթեղներ PTFE-ով կամ գրաֆիտով ներծծված բարձիկների մակերևույթներով, որոնք կապված են կրող մեկուսիչ բլոկի հետ, որը կանխում է սառը տեղափոխումը կրող պողպատին:

Նախապես դրված սառը կոշիկներ, որոնք փոխհատուցում են ջերմային կծկումը՝ վերացնելով ենթադրությունները տեղադրման ժամանակ:

Մշտական ​​զսպանակային հենարաններ, որոնք հարմարեցված են բեռնվածքի գրեթե զրոյական տատանումները պահպանելու համար սառը շարժման ողջ տիրույթում, կանխելով վարդակների ծանրաբեռնվածությունը կրիոգեն պոմպերի և կոմպրեսորների վրա:

Մեկուսացման ինտեգրում, որը կանխում է սառույցը և խտացումը

Ճեղքված գոլորշիների արգելքը կամ հենարանի վրա սառը կետը կարող է հանգեցնել սառույցի առաջացման, CUI (կոռոզիայից մեկուսացման տակ) և էներգիայի կորստի: Մեր հենարանները նախատեսված են ինչպես PIR (պոլիիզոցիանուրատ) այնպես էլ բջջային ապակու մեկուսացման համակարգերի հետ ինտեգրվելու համար: Բեռի կրող մեկուսացման հատվածը ամբողջությամբ պարփակված է խողովակի կոշիկի և կառուցվածքային հենարանի միջև՝ շարունակական գոլորշիների արգելքի ճանապարհով: Մենք կարող ենք նաև նախապես կտրել երկրորդական մեկուսացումը, որպեսզի համապատասխանի ձեր խողովակաշարի կապալառուի հաստությանը և ծածկույթի մանրամասներին:

Փորձարկում և փաստաթղթավորում ամբողջական հետագծելիության համար

Մենք իրականացնում ենք ներքին բեռի փորձարկում շրջակա միջավայրի և սիմուլյացված սառը պայմաններում կրիտիկական հավաքների համար: Tianshun-ից կրիոգենիկ աջակցության ստանդարտ պատվերը ներառում է.

EN 10204 տիպ 3.1 նյութերի վկայագրեր ցածր ջերմաստիճանի ազդեցության գրառումներով:

Մեկուսացման հաստության և կոշիկի օֆսեթի չափերի ստուգման հաշվետվություններ:

Եռակցման ընթացակարգի որակավորման գրառումներ (WPAR), երբ որևէ եռակցում ներգրավված է:

Երրորդ կողմի վկաների կամընտիր թեստավորում TÜV-ի, BV-ի կամ SGS-ի կողմից:

Դիմումներ

LNG ընդունող տերմինալներ և գագաթնակետային սափրվելու կայաններ

Էթիլենի, պրոպիլենի և հեղուկ ամոնիակի պահեստավորում և բեռնաթափում

Արդյունաբերական գազի օբյեկտներ (LOX, LIN, LAR)

Կրիոգենիկ խողովակաշարերի պատկերասրահներ և տանկերի երկրորդային զսպման տարածքներ

Սառը տուփեր օդի տարանջատման և ածխաջրածինների վերամշակման մեջ

Մեր կրիոգեն օժանդակ սարքերն այսօր ծառայում են Մերձավոր Արևելքի, Հարավարևելյան Ասիայի և Հյուսիսային Ամերիկայի նախագծերում, որոնք հուսալիորեն գործում են որոշ առավել պահանջկոտ ջերմային պայմաններում:

Ինչու՞ Թյանշուն:

Մենք մասնագիտացված արտադրող ենք, ոչ թե ընդհանուր դիստրիբյուտոր: Մեր ինժեներական թիմը կարող է վերցնել ձեր խողովակաշարի լարվածության իզոմետրիկությունը, բացահայտել սառը աջակցության յուրաքանչյուր վայրը և առաջարկել օպտիմիզացված հավաք, որը նվազեցնում է ինչպես նյութի արժեքը, այնպես էլ տեղադրման ժամանակը, առանց խախտելու մեկուսացման արդյունավետությունը: Մեր բիզնեսի ավելի քան 70%-ը գալիս է կրկնակի պատվերներից՝ յուրաքանչյուր առաքման համար կանխատեսելի որակի մատուցման ուղղակի արդյունք:

ՀՏՀ

Հարց: Ո՞րն է ամենացածր ջերմաստիճանը, որը կարող է դիմանալ ձեր կրիոգեն հենարաններին:

A: Մինչև -196°C (հեղուկ ազոտի ջերմաստիճան): Հեղուկ հելիումի սպասարկման համար դիմեք մեր ինժեներական թիմին:

Հարց. Կարո՞ղ եք համապատասխանեցնել մեր գոյություն ունեցող խողովակի կոշիկի և մեկուսացման մանրամասները:

A: Այո: Մենք պարբերաբար պատրաստում ենք հաճախորդի հատուկ գծագրեր, ներառյալ ոչ ստանդարտ կոշիկի բարձրությունը, սեղմման ոճերը և մեկուսացման հաստությունը:

Հարց: Դուք տրամադրում եք մեկուսացման նյութը որպես աջակցության մաս:

A: Այո, մենք մատակարարում ենք կրող մեկուսացում (PIR, փրփուր ապակի կամ փայտ), որը լիովին միացված է խողովակի կոշիկին: Շրջապատող երկրորդական մեկուսացումը և երեսպատումը սովորաբար կիրառվում են տեղում, բայց մենք կարող ենք տրամադրել նախապես պատրաստված մեկուսացման հավաքածուներ:

Հարց: Ինչպե՞ս եք կանխում մեկուսացման ճեղքը ցիկլային սառը բեռների տակ:

A: Բեռը կրող բլոկը նախագծված է սեղմման ուժով, որը գերազանցում է առավելագույն հաշվարկված կրող ճնշումը: Մենք նաև շեղում ենք հոդերը բազմաշերտ մեկուսացման մեջ և օգտագործում ճկուն սոսինձ համակարգեր, որոնք հարմարեցնում են դիֆերենցիալ շարժումը:

Հարց. Ի՞նչ չափանիշներին են համապատասխանում ձեր կրիոգենիկ հենարանները:

A. Մեր նախագծերը հետևում են MSS SP-58, ASME B31.3 Գլուխ VI (LNG-ի համար), EN 13480 և GIIGNL վերջին ուղեցույցներին: CE մակնշումը PED-ի ներքո կարող է տրամադրվել, որտեղ կիրառելի է:

Հարց. Կարո՞ղ եք կարգավորել արտակարգ իրավիճակների պահեստամասերի առաքման կարճ ժամանակները:

A: Այո: Մենք պահում ենք սովորական կրիոգեն սլայդ թիթեղների և պտուտակների հավաքածուների պաշար: Ամբողջությամբ պատրաստված հավաքույթների համար էքսպրես արտադրությունը հնարավոր է 7-10 օրվա ընթացքում:
