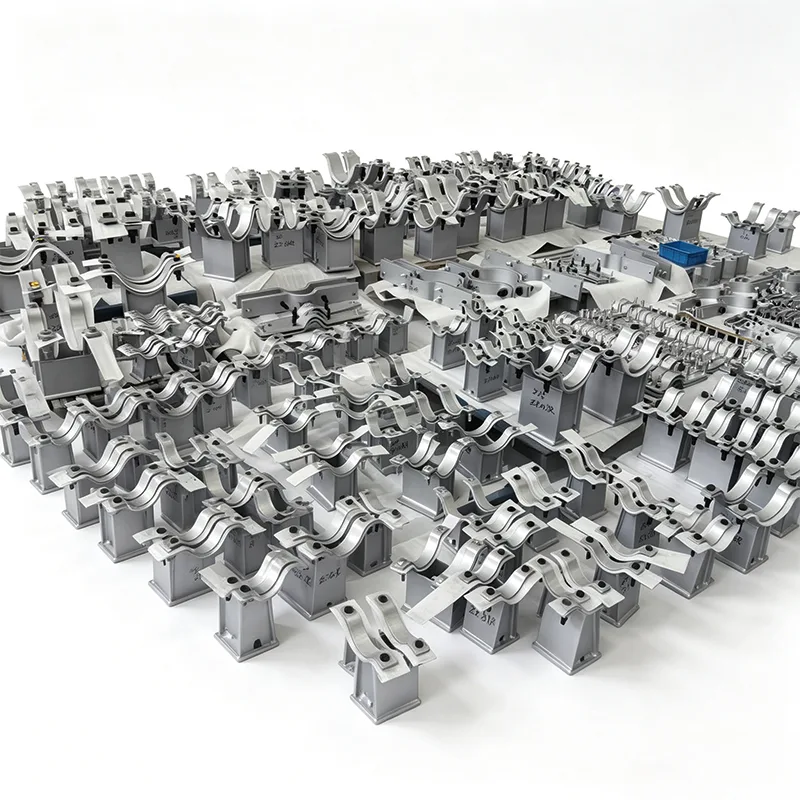

Չժանգոտվող պողպատից Stanchion թամբի խողովակի հենարաններ

Երբ խողովակի հենարանը պետք է նստի աղով բեռնված ափամերձ գործարանում, զբաղվի ագրեսիվ քիմիական լվացումներով կամ ստերիլ մշակման գծի ներսում տասնամյակներ շարունակ առանց պահպանման, նյութի ընտրությունը ամեն ինչ է: Yangzhou Tianshun-ում մենք նախագծում և մատակարարում ենք խողովակների աջակցության համակարգերը 2012 թվականից, և մեր չժանգոտվող պողպատից Stanchion թամբի խողովակների հենարանները կառուցված են հենց այն իրավիճակների համար, որտեղ ստանդարտ ածխածնային պողպատը պարզապես չի դիմանում:

Յուրաքանչյուր չժանգոտվող պողպատից հենարաններ, որոնք մենք ուղարկում ենք, արտացոլում է 14 տարվա անմիջական արձագանքը EPC կապալառուների, տեխնիկական սպասարկման ինժեներների և նախագծերի սեփականատերերի կողմից 45+ երկրներում: Մենք սովորել ենք, թե ինչն է աշխատում, ինչն է վաղաժամ ձախողվում և ինչպես նախագծել ընդհանուր խափանման կետերը շատ ավելի վաղ, երբ հենարանը երբևէ կդիպչի ձեր խողովակին:

Այն, ինչ դուք ստանում եք Tianshun չժանգոտվող պողպատից պատրաստված թամբով

Դուք կարող եք հետևել նյութական ամբողջականությանը

Մենք մշակում ենք թամբի մարմիններ և հենարանների բաղադրամասեր՝ պինդ 304 (UNS S30400) կամ 316L (UNS S31603) չժանգոտվող պողպատից թիթեղից և ձողերի պաշարներից՝ ոչ ձուլածո համարժեքներից: Նյութի յուրաքանչյուր ջերմություն գալիս է EN 10204 3.1 ջրաղաց փորձարկման վկայականով, և մենք պահպանում ենք ամբողջական հետագծելիությունը հումքի ստացումից վերջնական ստուգման միջոցով: Այն նախագծերի համար, որոնք պահանջում են փոսերի բարձր դիմադրություն, ցանկության դեպքում հասանելի են դուպլեքս 2205 կամ սուպեր-աուստենիտիկ դասարաններ:

Ինժեներական ձև, ոչ միայն թեքված ափսե

Թամբի շառավիղը ճշգրտորեն մշակված է, որպեսզի համապատասխանի ձեր խողովակի իրական արտաքին տրամագծին, սովորաբար 1" NB-ից մինչև 48" NB և ավելի մեծ: Սա վերացնում է կետային բեռնումը, որը կարող է առաջանալ ընդհանուր V-աձև հենարանների դեպքում: Թեժ գծերի վրա մենք հաճախ երկարացնում ենք թամբի լայնությունը և ներդնում ցածր շփման PTFE կամ գրաֆիտի սլայդ թիթեղներ անմիջապես դիզայնի մեջ, այնպես որ հենարանը աշխատում է ձեր խողովակի ջերմային շարժման հետ, այլ ոչ թե դրա դեմ:

Stanchion դիզայն, որը կանխատեսելի է դարձնում տեղադրումը

Ինքը՝ հենարանը՝ ուղղահայաց սյունը, որը կապում է թամբը կառուցվածքային պողպատին, հասանելի է ֆիքսված բարձրությամբ կամ կարգավորվող կոնֆիգուրացիաներով: Ֆիքսված հենարանները սովորաբար չժանգոտվող պողպատից ալիքի, H-ճառագայթի կամ խողովակի մեկ եռակցված արտադրություն են՝ թամբի հիմքում լրիվ թափանցող զոդումով: Կարգավորվող նմուշները ներառում են պարուրակավոր ցողուն և կողպեք ընկույզի դասավորություն, ինչը թույլ է տալիս ճշգրիտ բարձրացնել բարձրությունը տաք դասավորության ժամանակ՝ առանց կտրելու կամ վերաեռակցելու:

Բոլոր կրող եռակցումները կատարվում են սերտիֆիկացված եռակցողների կողմից՝ ASME Բաժին IX-ի համաձայն որակավորված ընթացակարգերի համաձայն՝ անհրաժեշտության դեպքում առկա են եռակցման քարտեզներ և NDE (PT կամ RT): Եռակցումից հետո մակերեսի ավարտը ստանդարտ թթու է և պասիվացվում է կոռոզիոն դիմադրությունը վերականգնելու համար:

Ինչպես են վարվում բեռները

Մենք պարզապես չենք ենթադրում, որ «չժանգոտվողն ուժեղ է»: Մեր ներքին ինժեներները ստուգում են հենարանների յուրաքանչյուր հավաքածու՝ ուղղահայաց մեռած քաշի, ջերմային ընդարձակման մղման, երբեմն քամու կամ սեյսմիկ բեռների և ուղղության փոփոխության դեպքում ցանկացած վերելքի համակցության համար: Եթե ​​ձեր նախագիծն ունի նախագծման հատուկ կոդեր (ASME B31.1, B31.3, EN 13480 և այլն), մենք կարող ենք տրամադրել համապատասխան սթրեսի վերլուծություն և բեռնվածության տվյալները: Մենք առաքել ենք հենարաններ, որոնք նախատեսված են մի քանի հարյուր Նյուտոնից մինչև 300 կՆ-ից ավելի ուղղահայաց բեռների համար:

Որտեղ կտեսնեք այս աջակցությունը ծառայության մեջ

Տարիների ընթացքում մեր չժանգոտվող պողպատից Stanchion թամբի խողովակների հենարանները հայտնվել են այնպիսի վայրերում, որտեղ ձախողումը տարբերակ չէ.

LNG վերագազիֆիկացման տերմինալներ – 316 լ թամբեր բաց ծովային միջավայրերում շարունակական աղի ցողմամբ:

Դեղագործական WFI (ներարկման ջուր) օղակներ – 304 չժանգոտվող փաստաթղթերի ամբողջական փաթեթներով և էլեկտրոփայլեցված հարդարման տարբերակներով:

Սննդի յուղերի և ըմպելիքների գործարաններ – հենարաններ, որոնք նախագծված են հիգիենիկ պրոֆիլներով, նվազագույն ճեղքերով և անհրաժեշտության դեպքում FDA-ին համապատասխանող միջադիր նյութերով:

Քիմիական վերամշակում և կաուստիկ պահպանում – հատուկ ընտրված դասակարգեր քլորիդային սթրեսի կոռոզիայից ճաքերի դիմադրության համար:

Օֆշորային պլատֆորմի վերին երեսներ – կարգավորվող հենարաններ, որոնք թույլ են տալիս վերադասավորվել կառուցվածքային կարգավորումից հետո, բոլորը 316L-ում՝ երրորդ կողմի ամբողջական ստուգմամբ:

Ինչպես ենք մենք համոզվում, որ որակը իրական է

Ամառային թամբի յուրաքանչյուր հավաքածու անցնում է մեր ներքին փորձարկման լաբորատորիայով մինչև թողարկումը.

Չափերի ստուգում համաձայնեցված շինծու գծագրերի նկատմամբ

PMI (դրական նյութի նույնականացում) չժանգոտվող մասերի վրա աստիճանի հաստատման համար

Ներկի ներթափանցման կամ ռադիոգրաֆիկ ստուգում կրիտիկական եռակցման վրա (ըստ հաճախորդի բնութագրերի)

Բեռնվածության փորձարկում նոր կամ խիստ հարմարեցված նմուշների խնդրանքով

Մեր գործարանը ISO 9001:2015 հավաստագրված է, և մենք սովոր ենք աշխատել երրորդ կողմի տեսուչների հետ SGS-ից, Bureau Veritas-ից, TÜV-ից և հաճախորդների ներկայացուցիչների հետ արտադրության և վերջնական ստուգման ընթացքում:

Անհատականացումը նորմ է, այլ ոչ թե վերալիցքավորում

Շատ քիչ նախագծերի կարիք ունեն «կատալոգային» չժանգոտվող պողպատից հենարան: Շատերը պահանջում են ճշգրտումներ՝ հիմքի ափսեի տարբեր չափսեր, պտուտակային անցքերի հատուկ ձևեր, երկարացված բարձրություն՝ մաքուր մեկուսացման համար, թամբի փաթաթման որոշակի անկյուն, ինտեգրված ուղեցույցներ կամ սեղմող սեղմիչներ: Դա լավ է: Մենք կառուցել ենք մեր արտադրական հոսքը փոքր խմբաքանակի, պատվերով մշակված պատվերների շուրջ: Ուղարկեք մեզ ձեր խողովակի տվյալների թերթիկը, ձեր կառուցվածքային պողպատի բարձրությունը կամ պարզ ուրվագիծը, և մեր ինժեներները կվերադարձնեն առաջարկի գծագիրը 2-3 աշխատանքային օրվա ընթացքում:

Խողովակների դարակաշարերի կրկնվող պահանջներով նախագծերի համար մենք կարող ենք նախապես մշակել աջակցության ամբողջական ժամանակացույց, բացահայտել օպտիմալացման հնարավորությունները և նվազեցնել ընդհանուր տեղադրված արժեքը՝ չվնասելով կոդերի համապատասխանությունը:

Վերջնական նշում հուսալիության վերաբերյալ

Չժանգոտվող պողպատից խողովակների աջակցության մեր պատվերների մեծ մասը գալիս է այն հաճախորդներից, ովքեր արդեն տեղադրել են ածխածնային պողպատից հենարաններ և վերադարձել են հատուկ չժանգոտվող արդիականացման համար: Երբ դուք ունեք խողովակի սպեցիֆիկացիա, որը պահանջում է, որ «խոնավ և արտաքին օժանդակ բաղադրիչները լինեն կոռոզիակայուն», մենք հասկանում ենք, որ դա նշանակում է, որ հենարանի թամբը համակարգի մի մասն է, այլ ոչ թե հետագա մտածելակերպը: Մենք այն կառուցում ենք այդպես, ստուգում ենք այն և այդպես փաստաթղթավորում:

Պե՞տք է գնանշում կամ արագ տեխնիկական վերանայում:

Կապվեք մեր ինժեներական թիմի հետ [email/phone] հասցեով՝ ձեր խողովակի չափսերի, պահանջվող բարձրության և բեռնվածության պայմանների վերաբերյալ: Դուք սովորաբար ամբողջական առաջարկ կունենաք 24 ժամից պակաս ժամանակում՝ ստանդարտ հարցումների համար: Մենք նաև ուրախ ենք կազմակերպել գործարան այցելություն Յանչժոուում. տեսնելով, թե ինչպես են չժանգոտվող թամբերը ափսեից մինչև վերջնական հավաքում, դա լավագույն միջոցն է՝ հասկանալու իրական արտադրության վերահսկողության տարբերությունը:

ՀՏՀ

1. Չժանգոտվող պողպատի ի՞նչ տեսականի եք առաջարկում հենարանների համար, և ինչպե՞ս իմանամ, որ իսկապես ստանում եմ 316 լ:

Մեր ստանդարտ ֆոնդը ներառում է 304 (UNS S30400) և 316L (UNS S31603) ափսե և բար: Քլորի պարունակությամբ կամ օֆշորային միջավայրերի համար մենք խստորեն խորհուրդ ենք տալիս 316L մոլիբդենի պարունակության պատճառով, որը մեծապես բարելավում է փոսերի դիմադրությունը: Յուրաքանչյուր նյութի ջերմություն, որը մենք ստանում ենք, գալիս է EN 10204 3.1 ջրաղաց փորձարկման վկայականով, և նախքան որևէ կտրում կամ եռակցում սկսելը, մեր ներքին լաբորատորիան իրականացնում է PMI (Պոզիտիվ նյութերի նույնականացում)՝ օգտագործելով ձեռքի XRF չժանգոտվող դասարանների վրա: Դուք կստանաք այդ PMI զեկույցի պատճենը ձեր վերջնական փաստաթղթերի փաթեթում՝ առանց գուշակությունների, առանց «վստահեք ինձ»:

2. Կարո՞ղ եք թամբ արտադրել ոչ ստանդարտ խողովակի OD կամ մեկուսացման հաստության համար:

Այո, սա սովորական է մեզ համար: Դուք տրամադրում եք խողովակի իրական արտաքին տրամագիծը (և OD մեկուսացումը, եթե թամբը նստում է մեկուսացված խողովակի վրա), և մենք մեքենա ենք մշակում թամբի շառավիղը, որպեսզի համապատասխանի այդ չափին: Սա թեքված ափսե չէ, որը «մոտ է երևում». շփման մակերեսը մանրացված է մինչև նշված շառավիղը, սովորաբար փաթաթված անկյունով 120°-ից 180° միջև՝ կախված բեռից և կողային զսպման պահանջներից: Մենք կարող ենք նաև երկարացնել թամբի բարձրությունը մինչև մաքուր մեկուսացումը և երեսպատումը առանց դաշտի կտրման:

3. Դուք տրամադրու՞մ եք բեռի գնահատականներ և լարման հաշվարկներ պատվերով հենարանների հավաքների համար:

Բացարձակապես։ Մեր ինժեներական թիմը կանոնավոր կերպով կատարում է ուղղահայաց բեռի, հորիզոնական մղման և համակցված սթրեսի ստուգումներ՝ ըստ ASME B31.1, B31.3 կամ ձեր նախագծի ընտրած ծածկագրի: Մենք կներկայացնենք հաշվարկային թերթիկ, որը ցույց կտա հենարանի սյունակի ճկման ստուգումը, հիմքի ափսեի կրող լարվածությունը, եռակցման ամրությունը և պտուտակի լարվածությունը/կտրումը, ըստ անհրաժեշտության: Եթե ​​ձեր նախագիծը պահանջում է անկախ ստուգում, մենք խնդիր չունենք աշխատելու ձեր նշանակած երրորդ կողմի ինժեների հետ:

4. Եռակցման և ստուգման ի՞նչ ստանդարտներ եք հետևում չժանգոտվող պողպատից հենարանների համար:

Չժանգոտվող հենարանների վրա կրող բոլոր եռակցումները կատարվում են որակավորված եռակցողների կողմից՝ հետևելով ASME IX բաժնին համապատասխան WPS-ին: Տիպիկ միացումը թամբի և հենարանի միջև լրիվ ներթափանցման ակոսային զոդումն է, որը ոտքի ծայրում հարթ է: Կախված ձեր առանձնահատկություններից՝ մենք կատարում ենք ներկ ներթափանցող (PT) կամ ռադիոգրաֆիա (RT) կրիտիկական եռակցման համար: Եռակցումից հետո յուրաքանչյուր չժանգոտվող հավաքույթ թթու է դրվում և պասիվացվում է ջերմային երանգը հեռացնելու և պասիվ քրոմի օքսիդի շերտը վերականգնելու համար: Դուք կարող եք տեսնել տարբերությունը՝ միատեսակ, արծաթափայլ մակերես՝ առանց կապույտ գունաթափման եռակցման գոտու շուրջ:

5. Կարո՞ղ եմ ձեռք բերել կարգավորվող բարձրության հենարան, և որքանո՞վ է ճշգրիտ բարձրության ճշգրտումը:

Այո, մենք առաջարկում ենք թելերով կարգավորվող հենարաններ՝ կողպեքի ընկույզի դասավորությամբ, որոնք սովորաբար օգտագործվում են այնտեղ, որտեղ անհրաժեշտ է բարձրության ճշգրիտ կարգավորում տաք դասավորության ժամանակ կամ որտեղ կառուցվածքային պողպատի բարձրությունները կարող են տարբեր լինել: Կարգավորման բնորոշ միջակայքը ±25 մմ է, իսկ նուրբ թելը թույլ է տալիս 1–2 մմ ուղղահայաց ճշգրտություն: Կարգավորումից հետո կողպեքի ընկույզը սեղմվում է և ամրացվում է եռակցման միջոցով՝ շահագործման ընթացքում շարժումը կանխելու համար: Ամբողջական բեռնվածքի ուղին մեխանիկական է (թելերի կտրում), և մենք համապատասխան չափում ենք ցողունը.

6. Արդյո՞ք ձեր չժանգոտվող պողպատից հենարանները հարմար են հիգիենիկ կամ լվացվող միջավայրերի համար (սնունդ, դեղագործություն):

Այո, և մենք շատ խմբաքանակներ ենք մատակարարել այս հավելվածների համար: Հիգիենիկ պահանջների համար մենք վերացնում ենք հարթ հորիզոնական մակերեսները և ճեղքերը, որտեղ հնարավոր է, և հավաքումը ավարտում ենք մինչև Ra 0,8 մկմ (32 μmin) մակերեսի նվազագույն կոշտություն կամ էլեկտրոփղկվում, եթե նշված է: Մենք նաև օգտագործում ենք FDA-ին համապատասխանող հակակլանման միացություններ թելերի վրա և խուսափում ենք ֆերիտային աղտոտումից՝ պահելով բոլոր գործիքներն ու աշխատանքային մակերեսները չժանգոտվողին: Փաստաթղթերի փաթեթը կարող է ներառել մակերեսի կոշտության մասին հաշվետվություններ և մանրամասն մաքրման վկայագրեր:

7. Ի՞նչ փաստաթղթեր եմ ստանալու իմ պատվերի հետ:

Ստանդարտ առաքումը ներառում է.

Ամբողջ ծավալային ստուգման հաշվետվություն, որը ցույց է տալիս իրական և նկարչական չափերը

EN 10204 3.1 նյութերի վկայագրեր բոլոր չժանգոտվող մասերի համար

PMI հաշվետվություն (համաձուլվածքի ստուգման համար)

Եռակցման քարտեզ և NDE հաշվետվություններ (PT/RT ըստ կիրառելի)

Թթու դնելու և պասիվացման վկայական

Համապատասխանության հայտարարագիր և փաթեթավորման ցուցակ ջերմային համարներով

Մենք կարող ենք նաև տրամադրել տվյալների գրքեր՝ կազմված ձեր նախագծի հատուկ ձևաչափով: Մեր չժանգոտվող աջակցության պատվերների մոտ 80%-ն այժմ ներառում է առնվազն հիմնական MDR (Արտադրողի տվյալների գրառում):

8. Ո՞րն է իրատեսական ժամկետը չժանգոտվող պողպատից պատրաստված պատյանների խմբաքանակի համար:

Պատվերով չափսերով և ստանդարտ 304/316L նյութով 5-ից 50 կտոր քանակի համար, մեր սովորական ժամկետը կազմում է 20-30 աշխատանքային օր՝ գծագրի հաստատումից հետո: Ավելի մեծ պատվերներ կամ դրանք, որոնք պահանջում են չժանգոտվող պողպատ, կարող են երկարաձգվել մինչև 35-45 օր: Եթե ​​դուք կրիտիկական ժամանակացույցի վրա եք, մենք կարող ենք քննարկել արագացման հարցը. հաճախ մենք կարող ենք կրճատել 5-7 աշխատանքային օրով՝ պահեստավորելով նյութը և փոխելով հերթափոխը, բայց մենք միշտ թափանցիկ կլինենք, թե ինչն է հնարավոր՝ չվնասելով եռակցման որակը կամ ստուգման քայլերը:
