Թղթի վրա խողովակաշարի բարձրությունը ֆիքսված թիվ է: Կայքում դա հազվադեպ է լինում: Պողպատե սյուները նստում են: Հիմքերը մի փոքր փոխվում են: Գարունը սեղմում է ավելի կամ պակաս, քան կանխատեսվում էր սթրեսային մոդելը: Երբ խողովակն ավարտվում է 10 մմ չափազանց բարձր կամ 15 մմ շատ ցածր պոմպի ներծծման վարդակով կամ կոմպրեսորային եզրով, միացումը ստիպելով դնել իր տեղում, վարդակային բեռներ են առաջացնում, որոնք սարքավորումը երբեք չի նախագծվել ընդունելու համար: Այդ բարձրությունը ճիշտ հասնելու և այն ճիշտ պահելու ամենապարզ միջոցը խողովակի կոշիկն է, որը կարող եք հարմարեցնել:
Մենք 2012 թվականից արտադրում ենք բարձրության կարգավորվող խողովակների կոշիկի հենարան մեր Ցզյանսուի գործարանում: Դիզայնն ինքնին բարդ չէ, բայց այն հուսալիորեն պահում է դիրքը մեռած քաշի, ջերմային շարժման և թրթռման պայմաններում: Մեր կարգավորվող կոշիկները դա անում են հենց հիմա Հարավարևելյան Ասիայում գոլորշու վերնագրերի, Մերձավոր Արևելքի սառեցված ջրագծերի և Հյուսիսային Ամերիկայում LNG խողովակների դարակների տակ:
| Պարամետրերի աղյուսակ | Օրինակ |
| Աջակցության տեսակը | Կոշտ, զսպանակ, գլանափաթեթ, սահող |
| Խողովակի չափը (NPS/DN) | 1/2"-ից մինչև 60" (DN15 - DN1500) |
| Նյութի ստանդարտ | ASTM A36, SS304, SS316, A105 |
| Դիզայնի ստանդարտ | MSS SP-58, ASME B31.1 |
| Մաքս. Դիզայնի ծանրաբեռնվածություն | Մինչև 1000 կՆ |
| Ջերմաստիճանի միջակայք | -29°C-ից +650°C |
| Մակերեւույթի պաշտպանություն | Տաք ցինկապատ (HDG), էպոքսիդային |
| Սեղմման ոճը | Երկու պտուտակ, երեք պտուտակ, պտուտակներ |
| Մեկուսացման տեսակը | Տաք մեկուսացում / սառը մեկուսացում (կրիոգեն) |
Հավաքման միջուկը պարուրակավոր ցողուն է, որն անցնում է խողովակի օրրանի և հիմքի ափսեի միջև: Կարգավորող ընկույզը պտտելով խողովակը բարձրացնում կամ իջեցնում է նուրբ քայլերով: Բարձրությունը սահմանվելուց հետո գործի են դրվում երկու անկախ կողպման մեխանիզմներ.
Ծանր փական ընկույզը պտտվում է հիմնական մարմնի վրա՝ կանխելով սողանքը ուղղահայաց բեռի տակ:
Ավելի մեծ չափսերում՝ երկրորդական փակող պտուտակ կամ ճեղքված օձիք, որը մեխանիկորեն արգելափակում է պտույտը, նույնիսկ փոխադարձ կոմպրեսորների կամ բարձր հոսքի գազատարների կայուն թրթռումների դեպքում:
Յուրաքանչյուր կոշիկ մինչև առաքումը փորձարկվում է գործարանային բեռնվածության վրա՝ 1,5 անգամ գերազանցելով իր անվանական հզորությունը: Թելավոր բաղադրիչները մշակվում են կլոր ձողից, ոչ թե կտրված թելերով ձողից, այնպես որ կրող թելերը լրիվ պրոֆիլով են և զերծ են սթրեսի բարձրացնողներից, որոնք կարող են ճեղքել ստանդարտ գամասեղը ճկման տակ:
Ստանդարտ կարգավորվող կոշիկները պատրաստված են ածխածնային պողպատից, տաք ցինկապատմամբ՝ որպես կանխադրված կոռոզիայից պաշտպանություն: Քայքայիչ կամ լվացվող միջավայրերի համար մենք մատակարարում ենք ամբողջովին չժանգոտվող տարբերակները 304լ կամ 316լ: Հավաքման ընթացքում թելերի մակերեսները պատված են հակալեղային միացությամբ՝ խլելը կանխելու համար. սա կարևոր է, քանի որ կարգավորող ընկույզը, որը հնարավոր չէ տեղում պտտել, այլևս կարգավորելի չէ:

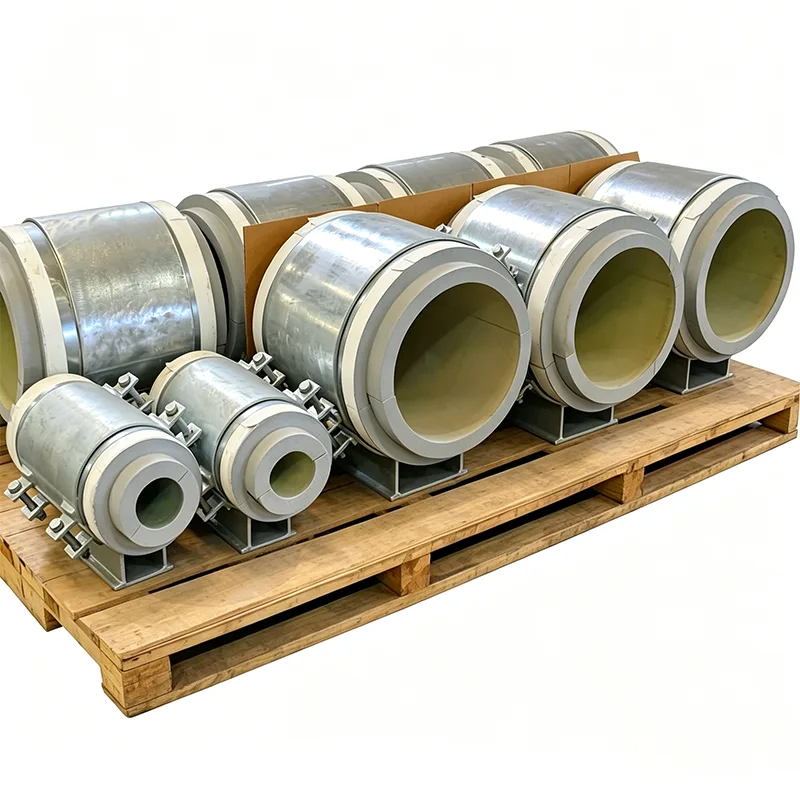

Երբ բարձրությունը կարգավորվող խողովակի կոշիկների հենարանը տաք է կամ սառը, մենք ինտեգրում ենք կրող մեկուսիչ բլոկ (PIR կամ բջջային ապակի) խողովակի օրրանի և հենարանի ցողունի միջև: Մեկուսացման չափերը համապատասխանում են խողովակի մեկուսացման հաստությանը, իսկ գոլորշիների արգելքի ուղին մնում է շարունակական՝ առանց սառը կետերի, առանց խտացման:
Պոմպի և կոմպրեսորի ներծծման և արտանետման խողովակաշարեր, որտեղ վարդակների բեռները պետք է մնան արտադրողի թույլատրելի ծրարի մեջ:
Խողովակների դարակների հենարաններ այն տարածքներում, որոնք ենթակա են գետնի նստեցման կամ ցրտահարության:
Գծեր, որոնք հստակ թեքության կարիք ունեն ջրահեռացման կամ գործընթացի հոսքի համար, ինչպիսիք են կաթսայի փչող խողովակները կամ վառելիքի գազատարները:
Զսպանակով ապահովված համակարգեր, որտեղ սառը դիրքը ճշգրտման կարիք ունի ժամանակավոր հենարաններից բեռի փոխանցումից հետո:
Վերականգնումներ և կապանքներ, որտեղ խողովակների առկա բարձրությունը այնքան էլ չի համապատասխանում նոր երթուղուն:
Շուկայում կարգավորվող հենարաններից շատերը կատալոգային իրեր են՝ սահմանափակ ճանապարհորդություններով, կամ լիովին անհատականացված կտորներ՝ երկար սպասարկման ժամանակով: Մենք կարող ենք վերցնել ստանդարտ ձևավորում և փոփոխել բարձրության միջակայքը, հիմքի ափսեի չափերը կամ մեկուսացման հաստությունը ձեր նախագծի առանձնահատկություններին համապատասխան՝ սովորաբար նույն ժամկետում, ինչ ֆիքսված կոշիկը: Մեր ինժեներական թիմը աշխատում է անմիջապես ձեր իզոմետրիկության և աջակցության ցանկից և կհարցնի ձեզ հիդրոփորձարկման բեռի, նախագծման ջերմաստիճանի և սպասվող շարժման մասին՝ նախքան գծագիրը վերջնական տեսքի բերելը: Ստուգման այդ մակարդակն այն է, որ պարզ կարգավորվող կոշիկը վերածում է հենարանի, որը պետք չէ նորից այցելել գործարկման ընթացքում:
Հարց: Որքա՞ն ճշգրտման միջակայք կարող եք տրամադրել:
A: Ստանդարտ նմուշները առաջարկում են ±25 մմ-ից ± 100 մմ ճանապարհորդություն: Ավելի մեծ շրջանակներ հնարավոր են. ասեք մեզ, թե ինչ է ձեզ անհրաժեշտ:
Հարց. Կարգավորումը կպահպանվի՞ թրթռման տակ:
A: Այո: Մենք օգտագործում ենք կողպեք և մեխանիկական հակապտույտային հատկություն բոլոր չափերի համար: Ժողովը գործարանային փորձարկված է ցիկլային բեռի տակ կայուն մնալու համար:
Հարց. Կարո՞ղ է կոշիկը կարգավորվել, մինչ խողովակը բեռնված է:
A: Փոքր կտրվածքի ճշգրտումները սովորաբար կարող են կատարվել մեռած քաշի դեպքում: Ավելի մեծ ուղղումների համար խորհուրդ ենք տալիս նախ թեթևացնել բեռը՝ թելերը պաշտպանելու համար:
Հարց: Դուք առաջարկում եք տարբերակ մեկուսացված սառը կամ տաք խողովակների համար:
A: Այո: Մենք ինտեգրում ենք կրող մեկուսիչ բլոկ, որը չափում է ձեր մեկուսացման հաստությունը, որը լրացվում է փակ գոլորշիների արգելքի ճանապարհով:
