Կոշիկի աջակցություն մեկուսացված խողովակի համար

Մեկուսացված խողովակի վրա ստանդարտ խողովակի կոշիկը կարող է ավելի շատ խնդիրներ ստեղծել, քան լուծում: Եթե ​​կոշիկի բեռնվածքի ուղին կտրում է մեկուսացումը, ապա մեկուսացումը ժամանակի ընթացքում փշրվում է: Այդ փշրված հատվածը ջերմություն է թողնում ներս կամ դուրս, սառը մակերեսների վրա խտացում է ձևավորում և մեկուսացման տակ կոռոզիայի մեկնարկային կետ է դառնում: Ուղղումը բարդ չէ. մեկուսացված խողովակի համար պատշաճ նախագծված կոշիկի հենարանը բաժանում է կրող ֆունկցիան ջերմային ֆունկցիայից, բայց մանրուքները ճիշտ ստանալու համար անհրաժեշտ է զգույշ ճարտարագիտություն:

Yangzhou Tianshun-ում մենք 2012 թվականից նախագծել և արտադրել ենք մեկուսացված խողովակային կոշիկներ հինգ մայրցամաքներում իրականացվող նախագծերի համար: Մենք դրանք մատակարարել ենք թաղամասային հովացման ցանցերի համար, որտեղ կարևոր է ջերմության ավելացման յուրաքանչյուր վտ, գոլորշու գծերի համար, որտեղ մերկ մետաղյա կոշիկը կկորցնի էներգիան և կստեղծի այրման վտանգ, և LNG-ի օբյեկտների համար, որտեղ կարող է ցուրտ կետի վնասվել: Յուրաքանչյուր դեպքում պահանջը նույնն է՝ հուսալիորեն տանել խողովակի քաշը՝ պահպանելով մեկուսացումը շարունակական և գոլորշիների պատնեշը կնքված:

Պարամետրերի աղյուսակ	Օրինակ
Աջակցության տեսակը	Կոշտ, զսպանակ, գլանափաթեթ, սահող
Խողովակի չափը (NPS/DN)	1/2"-ից մինչև 60" (DN15 - DN1500)
Նյութի ստանդարտ	ASTM A36, SS304, SS316, A105
Դիզայնի ստանդարտ	MSS SP-58, ASME B31.1
Մաքս. Դիզայնի ծանրաբեռնվածություն	Մինչև 1000 կՆ
Ջերմաստիճանի միջակայք	-29°C-ից +650°C
Մակերեւույթի պաշտպանություն	Տաք ցինկապատ (HDG), էպոքսիդային
Սեղմման ոճը	Երկու պտուտակ, երեք պտուտակ, պտուտակներ
Մեկուսացման տեսակը	Տաք մեկուսացում / սառը մեկուսացում (կրիոգեն)

Ինչպես է իրականում աշխատում մեկուսացված խողովակի կոշիկը

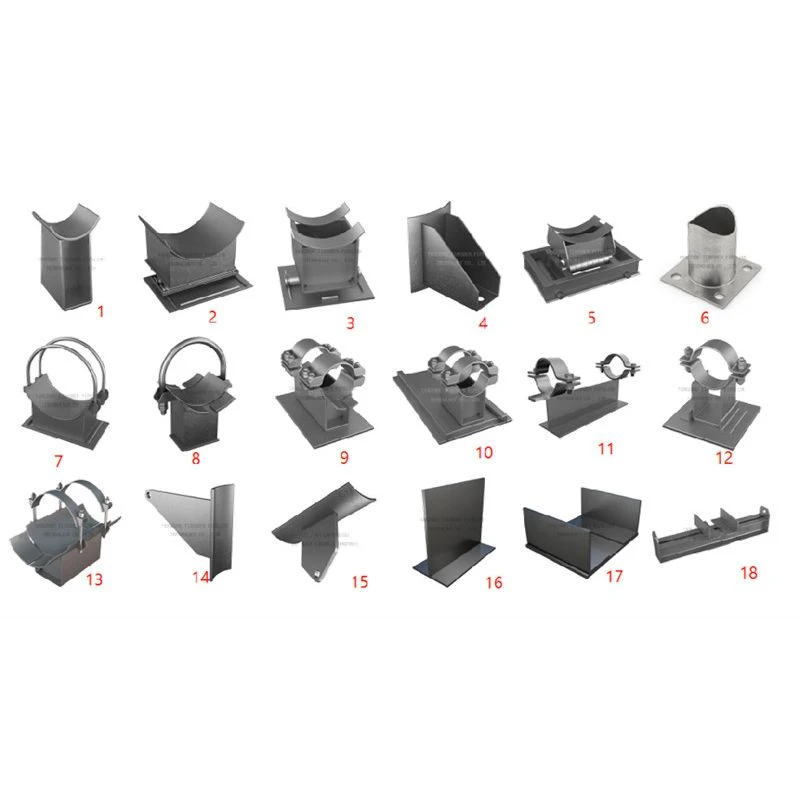

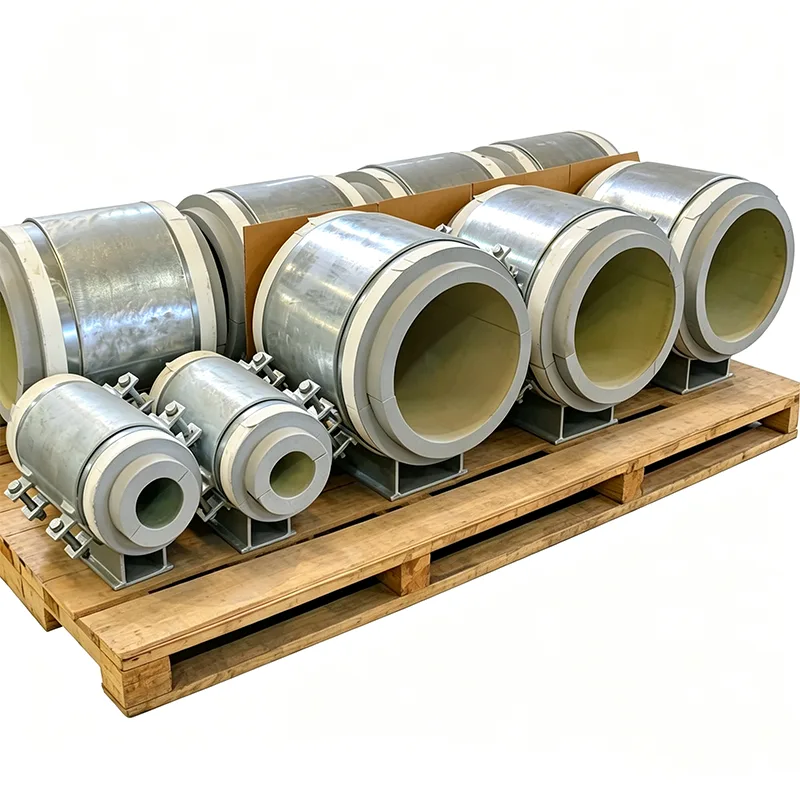

Հիմնական գաղափարը պարզ է. կոշտ, կրող մեկուսիչ բլոկը տեղադրված է խողովակի և մետաղական հենակետի միջև: Խողովակը հենվում է մեկուսացման վրա, մեկուսացումը նստում է կոշիկի մեջ, իսկ մետաղյա կոշիկը բեռը փոխանցում է կառուցվածքին: Սակայն, որպեսզի այդ բլոկը գոյատևի խողովակների շարժման և ջերմային հեծանվային տարիների ընթացքում՝ առանց ճաքելու, տեղաշարժվելու կամ մեկուսիչ հատկությունները կորցնելու, պահանջում է հետևյալը.

Բլոկի նյութը ընտրվում է ջերմաստիճանի տիրույթի համար: Սառեցված ջրի և մինչև -50°C սառը ծառայությունների համար մենք սովորաբար օգտագործում ենք բարձր խտության պոլիիզոցիանուրատ (PIR) կամ բջջային ապակի: Մինչև 400°C և ավելի բարձր ջերմաստիճանի գոլորշու և տաք յուղերի համար մենք օգտագործում ենք կալցիումի սիլիկատ կամ պեռլիտի հիմքով նյութեր: Հիմնական հատկությունը նախագծային ջերմաստիճանում սեղմման ուժն է. այն, ինչ պահպանվում է սենյակային ջերմաստիճանում, կարող է փափկվել 200°C-ում:

Մեկուսիչ բլոկը ամբողջությամբ պատված է: Մետաղական ամրացնող օղակը կամ եռակցված կոշիկի կողային պատը շրջապատում է բլոկը բոլոր կողմերից՝ թույլ չտալով, որ այն դուրս գա խողովակի կողային շարժման կամ թրթռանքի տակ: Բլոկը նստած է պողպատե բազային ափսեի վրա՝ շարունակական եռակցմամբ, այնպես որ չկա ուղիղ մետաղից խողովակ, որպեսզի ջերմությունը շրջանցի մեկուսացումը:

Գոլորշիների արգելքի ուղին նախատեսված է անխափան լինելու համար: Սառը խողովակների վրա խոնավության ներթափանցումը թշնամին է: Մենք համոզված ենք, որ կոշիկի դիզայնը թույլ է տալիս խողովակի մեկուսացման վրա տեղադրված գոլորշիների արգելքը շարունակաբար փակվել կոշիկի մեկուսացման բլոկի կամ դրա մետաղյա բաճկոնի վրա՝ առանց բացերի, որոնք թույլ կտան խոնավ օդին հասնել սառը մակերեսին:

Դիզայնի ճկունություն, որը համապատասխանում է իրական կայքի պայմաններին

Մենք չենք վերաբերվում մեկուսացված խողովակի կոշիկներին որպես վաճառվող ապրանքների, քանի որ մեկուսացման երկու բնութագրերը լիովին նման չեն: Մենք յուրաքանչյուր կոշիկ պատրաստում ենք համապատասխանելու համար.

Ձեր խողովակի տրամագիծը և մեկուսացման հաստությունը (լինի դա 25 մմ փրփուր ապակի կամ 150 մմ հանքային բուրդ):

Դաշտում կիրառվող մեկուսացման համակարգի տեսակը. մենք կարող ենք նախապես կտրել երկրորդական մեկուսացումը, որպեսզի տեղավորվի կոշիկի մարմնի շուրջը և ապահովել երեսպատման պրոֆիլ, որը հեշտացնում է կայքի ավարտը:

Խողովակների շարժման պայմանները. Եթե ​​խողովակը սահում է, մենք կարող ենք միացնել PTFE կամ գրաֆիտով ներծծված սլայդ ափսե կոշիկի հիմքի վրա՝ ցածր շփման մակերեսով միացված չժանգոտվող պողպատից կրող թերթիկի հետ, որը պաշտպանում է մեկուսացման բլոկը կտրող ուժերից:

Հատուկ պահանջներ, ինչպիսիք են հրակայուն մեկուսացումը, մետաղական մասերի հակահղկման ծածկույթները կամ դրենաժային անցքերը՝ բացօթյա կայանքներում ջրի կուտակումը կանխելու համար:

Ինչ եք ստանում յուրաքանչյուր առաքման հետ

Tianshun մեկուսացված խողովակի կոշիկի պատվերը ներառում է բոլոր փաստաթղթերը, որոնք ձեր տեսուչը կպահանջի.

EN 10204 տիպի 3.1 վկայագրեր պողպատե բաղադրիչների համար:

Մեկուսիչ նյութի տվյալների թերթիկներ՝ սեղմման ուժով և ջերմային հաղորդունակության արժեքներով նախագծային ջերմաստիճանում:

Չափային ստուգման հաշվետվություններ, որոնք հաստատում են բլոկի հաստությունը, կոշիկի բարձրությունը և հիմքի ափսեի չափերը:

Ներբեռնեք փորձարկման վկայագրերը, եթե դա պահանջվում է նախագծի բնութագրերով:

Դիմումներ

Սառեցված ջրի և աղաջրերի խողովակաշար շրջանային հովացման կայաններում և տվյալների կենտրոններում

Արդյունաբերական կայաններում և էլեկտրակայաններում գոլորշու և կոնդենսատի գծեր

LNG և կրիոգեն հեղուկ խողովակաշար, որտեղ պետք է բացարձակապես խուսափել սառը կետերից

Սառնարանային և սառնարանային պահեստարաններ

Ցանկացած մեկուսացված խողովակ, որն աշխատում է խողովակների դարակի վրա, որտեղ կարևոր են էներգաարդյունավետությունը և երկարաժամկետ պահպանման ծախսերը

Ինչու՞ Թյանշուն:

Մենք աջակցության մասնագետ արտադրող ենք, այլ ոչ թե խողովակների կցամասերի ընդհանուր մատակարար: Երբ մեզ ուղարկեք ձեր խողովակաշարի ցանկը և մեկուսացման առանձնահատկությունները, մեր ինժեներական թիմը կստուգի յուրաքանչյուր կոշիկի ծանրաբեռնվածությունը, կհաստատի ջերմամեկուսիչ նյութի համատեղելիությունը և կնշի այն վայրերը, որտեղ ստանդարտ կոշիկի չափսերը չեն համապատասխանում առկա կառուցվածքին: Հետազոտության այս մակարդակը խնդիրներ է հայտնաբերում գծատախտակի վրա, ոչ թե տեղադրման ժամանակ: Մեր բիզնեսի ավելի քան 70%-ը կրկնվում է՝ կոշիկների մատակարարման ուղղակի արդյունք, որոնք գործում են ճիշտ այնպես, ինչպես սպասվում էր առաջին հիդրոփորձարկումից մինչև դիզայնի ժամկետի ավարտը:

ՀՏՀ

Հարց. Կարո՞ղ եք ճշգրիտ համապատասխանեցնել իմ մեկուսացման տեսակը և հաստությունը:

A: Այո: Մենք չափում ենք կոշիկը և կրող բլոկն ըստ ձեր խողովակի տրամագծի, մեկուսիչ նյութի և սահմանված հաստության՝ առանց որևէ փոխզիջման:

Հարց. Դուք տրամադրո՞ւմ եք մեկուսացման բլոկը, թե՞ ես այն տեղադրում եմ տեղում:

A: Մենք մատակարարում ենք կոշիկը կրող մեկուսիչ բլոկով, որն արդեն ամրացված և ներսում է պարփակված: Շրջապատող երկրորդական մեկուսացումը և երեսպատումը սովորաբար կիրառվում են տեղում, բայց մենք կարող ենք նաև նախապես պատրաստել մեկուսիչ փաթեթներ:

Հարց. Ինչպե՞ս եք կանխում ջերմության անցումը մետաղյա կոշիկի մարմնի միջով:

A: Մեկուսիչ բլոկը ստեղծում է ջերմային ընդմիջում խողովակի և մետաղական հիմքի միջև: Կոշիկի կողային պատը ուղղակիորեն չի շփվում խողովակի հետ, ուստի ջերմության համար մեկուսացումը շրջանցելու շարունակական մետաղական ճանապարհ չկա:

Հարց. Ի՞նչ կլինի, եթե իմ խողովակը առանցքային շարժվի ջերմային ընդարձակման պատճառով:

Պատասխան. Մենք կարող ենք կոշիկի հիմքին ավելացնել PTFE կամ գրաֆիտի սլայդ ափսե՝ թույլ տալով խողովակին շարժվել՝ միաժամանակ կայուն պահելով մեկուսացման բլոկը:

Հարց: Ի՞նչ չափանիշների են համապատասխանում այս կոշիկները:

A. Պողպատի արտադրությունը հետևում է MSS SP-58 և MSS SP-69: Մեկուսիչ նյութերը մատակարարվում են ծրագրին հատուկ ASTM կամ EN ստանդարտներով, և մենք կարող ենք բավարարել CE մակնշման պահանջները PED-ի ներքո, որտեղ կիրառելի է:

Նախքան որևէ ապրանքի դուրս գալը մեր հաստատությունից, այն ավարտում է ամբողջական ներտնային փորձարկման ծրագիր

Ներքին փորձարկման ամբողջական ծրագիրն ավարտվում է յուրաքանչյուր ապրանքի կողմից մինչև առաքումը: Չափային և տեսողական ստուգումը, PMI (Postitive Material Identification), կարծրության փորձարկումը, MT/PT ոչ կործանարար փորձարկումը, երբ կիրառելի է, զսպանակային բեռնվածության փորձարկումը ծանրաբեռնվածության-տեղաշարժման կորերով և ծածկույթի հաստության չափումը այս ծրագրի մի մասն են: Կահավորված են գործարանային փորձարկման հաշվետվություններ (FTR) և նյութերի փորձարկման հաշվետվություններ (MTR):

Խնդրում ենք նկատի ունենալ. Ներքին փորձարկումը հավասար չէ ILAC-ի կողմից հավատարմագրված երրորդ կողմի փորձարկմանը

Եթե ​​անհրաժեշտ լինի երրորդ կողմի ականատես թեստավորում կամ լաբորատոր փորձարկում, այն առաջարկվում է որպես առանձին կամընտիր ծառայություն:

Առանձին գնանշված կամընտիր երրորդ կողմի ստուգման ծառայություններ

1. Նյութի փորձարկում

Այս կատեգորիայի ներքո հասանելի ծառայությունները ներառում են քիմիական կազմի վերլուծություն, առաձգական փորձարկում, Charpy ցածր ջերմաստիճանի ազդեցության փորձարկում և կարծրության փորձարկում:

2. Եռակցման NDT

Առաջարկվող մեթոդներն են՝ մագնիսական մասնիկների թեստավորում (MT), հեղուկ ներթափանցող փորձարկում (PT), ուլտրաձայնային թեստավորում (UT) և ռադիոգրաֆիկ թեստավորում (RT):

3. Spring Load Performance Testing

Բեռի տեղաշարժի կորերը այս փորձարկման մասն են կազմում:

4. Տաք ցինկապատման / էպոքսիդային ծածկույթի կոռոզիայից պաշտպանության ստուգում

5. Ականատեսների փորձարկում, գործարանային հսկողություն և նախնական առաքման ստուգում (PSI)

Ինչու ենք մենք առանձնանում

LISEGA Խողովակների աջակցության միջազգային համակարգ՝ որպես մեր հենանիշ

Մեր բեռնվածքի ճշգրտությունը, փորձարկման ստանդարտները և փաստաթղթերի համակարգերը չափվում են LISEGA խողովակների աջակցության միջազգային համակարգի համեմատ:

Ստանդարտ ներքին մատակարարի մոդելից այն կողմ

Մինչ ստանդարտ հայրենական արտադրողը մատակարարում է միայն արտադրանքը, մենք յուրաքանչյուր զսպանակային միավորի հետ ներառում ենք բեռի-տեղաշարժման կոր: Բացի այդ, մենք աջակցում ենք երրորդ կողմի SGS-ի փորձարկումներին և ականատեսների ստուգումներին, ինչպես նաև աջակցում ենք PE/CPE ինժեներական փաստաթղթերի վերանայմանը արտասահմանյան նախագծերի համար:
