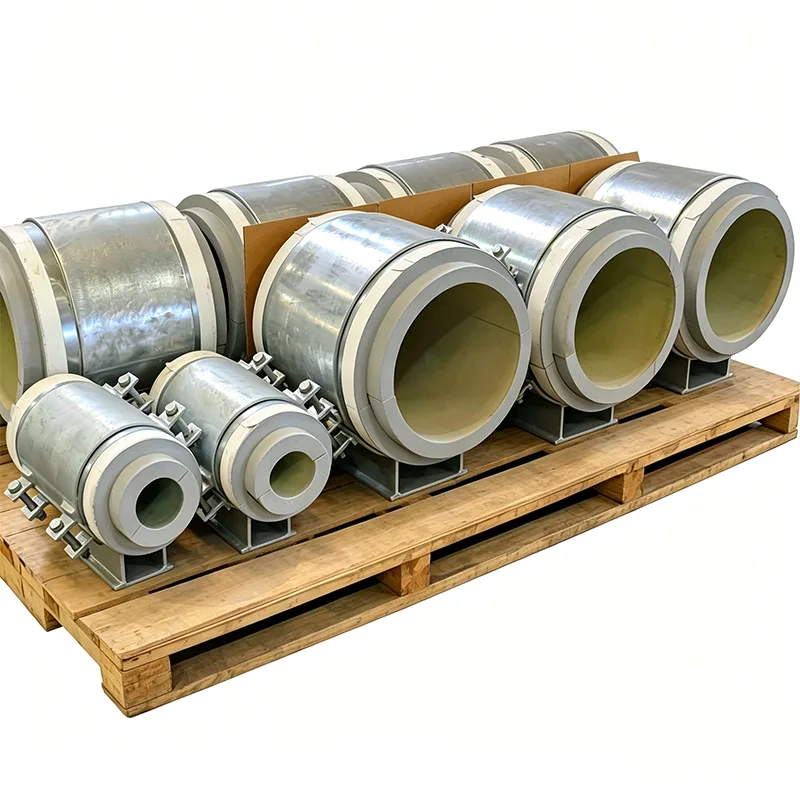

Սառը կոշիկի մեկուսացված խողովակների հենարաններ

Երբ խողովակը կրում է մեդիա զրոյից ցածր ջերմաստիճանում, մետաղից մետաղի յուրաքանչյուր շփում կրող կառուցվածքի հետ դառնում է ջերմային կարճ միացում: Սառը շարժվում է պողպատի միջով, սառեցնում է աջակցության ճառագայթը և օդից դուրս հանում խոնավությունը: Արդյունքը կառույցի վրա սառույց է, կաթող ջուր և կոռոզիա, որը կարող է խաթարել հենարանը շատ ավելի վաղ, քան խողովակն ինքնին ցույց չի տալիս անհանգստության որևէ նշան: Սառը կոշիկը դադարեցնում է իրադարձությունների այդ շղթան սկզբնաղբյուրում:

Yangzhou Tianshun-ում մենք 2012թ.-ից արտադրում ենք սառը կոշիկի մեկուսացված խողովակների հենարաններ էթիլենային տերմինալների, ամոնիակի սառնարանային կայանների, սառեցված ջրի ցանցերի և LNG տանկի երկրորդային զսպման տարածքների համար: Աշխատանքի սկզբունքը չի փոխվել. սառը խողովակի և տաք պողպատի միջև տեղադրեք ջերմակայուն, բայց կառուցվածքային կոշտ բլոկ: Ինժեներական մարտահրավերը, և տարբերությունը սառը կոշիկի միջև, որն աշխատում է հինգ տարի և այն, որը պահում է երեք տասնամյակ, այն է, թե ինչպես է այդ բլոկը պարունակվում, կնքվում և համապատասխանում է սառը սպասարկման հատուկ պայմաններին:

Ինչպես է սառը կոշիկը ընդհատում ջերմային ուղին

Սառը խողովակը գտնվում է եզրագծված մետաղական օրորոցի ներսում, բայց այն ուղղակիորեն չի դիպչում օրորոցի պողպատին: Փոխարենը, բարձր խտության մեկուսիչ բլոկը կրում է խողովակի քաշը: Այդ բլոկը ընտրվում է ոչ միայն իր ջերմային հաղորդունակության, այլև գործառնական ամենացածր ջերմաստիճանում սեղմման ուժի համար: Մինչև -196°C կիրառությունների մեծ մասի համար մենք օգտագործում ենք բջջային ապակի կամ բարձր խտության PIR: Բլոկը մշակված է այնպես, որ մի երեսին համապատասխանի խողովակի արտաքին տրամագիծը, իսկ մյուս կողմից՝ կոշիկի հիմքի ափսեը՝ ապահովելով մակերևույթի ամբողջական շփում և առանց կետային բեռնման:

Սառը կոշիկի մեկուսացված խողովակների հենարանների կողային պատերը փակում են մեկուսիչ բլոկը բոլոր չորս կողմերից: Սա երկու բան է անում. այն կանխում է բլոկի տեղափոխումը խողովակի կողային շարժման տակ և պաշտպանում է մեկուսացումը մեխանիկական վնասվածքներից: Բլոկի տակ գտնվող պողպատե հիմքի ափսեը միակ բեռնվածքի ուղին է դեպի կառուցվածք, և քանի որ բլոկը շարունակական ամուր շերտ է, մետաղից խողովակ ուղիղ հաղորդման ճանապարհ չկա. սառը կամուրջը կոտրված է:

Խոնավության պահպանում երկար ժամանակ

Սառը խողովակի վրա գոլորշիների արգելքի ցանկացած բացը դառնում է խտացման կետ: Ջուրը կուտակվում է, սառչում և ընդլայնվում, ի վերջո ոչնչացնում է մեկուսացումը ներսից: Մեր սառը կոշիկի դիզայնը դա լուծում է երեք եղանակով.

Մեկուսիչ բլոկը ինքնին փակ է, որն առաջարկում է շատ ցածր ջրի գոլորշի թափանցելիություն, նույնիսկ եթե արտաքին բաճկոնը վնասված է:

Մենք ապահովում ենք կոշիկի կորպուսի շուրջ մետաղյա պիջակի շարունակական պրոֆիլ: Կայքում կիրառվող գոլորշիների արգելքը խողովակի մեկուսացման վրա կարող է ուղղակիորեն փակվել այս բաճկոնի վրա սոսինձով կամ ժապավենով, ստեղծելով չկոտրված ծրար:

Բացօթյա տեղադրման կամ լվացման տարածքների համար մենք կիրառում ենք ճկուն հերմետիկ շերտ կոշիկի կողային պատի և խողովակի մեկուսիչ բաճկոնի միջև միջերեսում՝ ավելացնելով երկրորդային խոնավության պատնեշ:

Նյութեր, որոնք ամուր են մնում ցածր ջերմաստիճանի դեպքում

Սառը կոշիկի կառուցվածքային պողպատե մասերը չպետք է փխրուն լինեն սառը վիճակում: Ստանդարտ կառուցվածքային ածխածնային պողպատը կորցնում է ամրությունը սառցակալումից շատ ավելի բարձր: Սառը կոշիկի կորպուսների և բազային թիթեղների համար մենք օգտագործում ենք.

Ցածր ջերմաստիճանի ածխածնային պողպատ (ASTM A350 LF2 կամ համարժեք) մինչև -46°C ծառայությունների համար:

Austenitic չժանգոտվող պողպատ (304L, 316L) կրիոգեն կիրառման համար մինչև -196°C, որտեղ ածխածնային պողպատը փխրուն կլինի:

Բոլոր կրող պողպատը գալիս է Charpy-ի ազդեցության փորձարկման արժեքներով EN 10204 Type 3.1 վկայագրի նախագծային նվազագույն ջերմաստիճանում: Հեղույսը A320 L7 կամ չժանգոտվող է, ընտրված է մարմնի նյութին համապատասխանելու համար:

Սառը նեղացման հարմարեցում

Սառը խողովակը կծկվում է: 20 մետրանոց չժանգոտվող պողպատից գիծը, որը սառչում է շրջակա միջավայրից մինչև -162°C, փոքրանում է ավելի քան 30 միլիմետրով: Եթե ​​սառը կոշիկը կոշտ ամրացված է կառուցվածքի վրա, այդ շարժումը փոխանցվում է խողովակի պատին որպես առանցքային լարվածություն: Մենք դա լուծում ենք՝ սառը կոշիկի հիմքի մեջ միացնելով ցածր շփման սահող ափսե: Հղկված չժանգոտվող պողպատի թերթիկը կպչում է մեկուսիչ բլոկի ներքևի մասին կամ հիմքի ափսեի վերևին, իսկ PTFE կամ գրաֆիտով ներծծված բարձիկ ամրացվում է հակառակ մակերեսին: Այնուհետև կոշիկը կարող է սահել խողովակի հետ՝ պահպանելով ջերմային ընդմիջումը: Սլայդի մակերեսը չափված է այնպես, որ տեղավորի ցուրտից դեպի միջավայր ճանապարհորդության ողջ տիրույթը՝ անվտանգության սահմանով:

Ինչ է գալիս ձեր սառը կոշիկի պատվերի հետ

Սառը կոշիկի մեկուսացված խողովակների յուրաքանչյուր հենարան, որը մենք առաքում ենք, ապահովված է փաստաթղթերի փաթեթով, որը բավարարում է EPC ստուգման պահանջները.

EN 10204 Type 3.1 բոլոր պողպատե մասերի համար, ցածր ջերմաստիճանի ազդեցության փորձարկման հաշվետվություններով:

Մեկուսիչ բլոկի տվյալների թերթիկներ, որոնք ցույց են տալիս ջերմային հաղորդունակությունը և սեղմման ուժը նախագծային սառը ջերմաստիճանում:

Չափային հաշվետվություններ, որոնք հաստատում են բլոկի հաստությունը, կոշիկի օֆսեթը (եթե այդպիսիք կան) և հիմքի ափսեի չափերը:

Շփման փորձարկման վկայագրերի սահող ափսեի գործակիցը, երբ կիրառելի է:

Դիմումներ

LNG և NGL խողովակաշարերի հենարաններ տերմինալներում և հեղուկացման կայաններում

Էթիլենի, պրոպիլենի և հեղուկ ամոնիակի պահպանման և փոխանցման գծեր

Սառեցված ջրի և աղի խողովակների դարակաշարեր թաղամասի հովացման և տվյալների կենտրոններում

Սառնարանային գծեր սննդի վերամշակման և սառնարանային տնտեսություններում

Կրիոգեն խողովակների պատկերասրահներ օդի բաժանման միավորներում

Ինչու՞ Tianshun սառը կոշիկների համար:

Սառը կոշիկը մեծ ազդեցություն ունեցող փոքր բաղադրիչ է: Եթե ​​այն ձախողվի, ամբողջ մեկուսացման համակարգը վտանգված է, և արդյունքում առաջացող սառույցը կարող է ծանրաբեռնել խողովակների դարակները: Մեր ինժեներները չեն ընտրում ստանդարտ բլոկ և հուսով են, որ այն կհամապատասխանի. նրանք խաչաձև ստուգում են ձեր խողովակի չափը, մեկուսացման առանձնահատկությունները, դիզայնի ջերմաստիճանը և կառուցվածքային բեռները, այնուհետև կարգավորում են կոշիկը, որը պահպանում է մեկուսացման ծրարը առանց փոխզիջման: Մեր հաճախորդների ավելի քան 70%-ը կրկնակի պատվերներ է կատարում, քանի որ նրանք գիտեն, որ իրենց ստացած սառը կոշիկները կաշխատեն ճիշտ այնպես, ինչպես հաշվարկվել են առաջին սառեցումից մինչև վերջին:

ՀՏՀ

Հարց: Ո՞րն է ամենացածր ջերմաստիճանը, որին կարող են դիմանալ ձեր սառը կոշիկները:

A: LNG-ի և հեղուկ ազոտի համար մինչև -196°C: Հեղուկ հելիումի համար մենք օգտագործում ենք մասնագիտացված նյութեր. դիմեք մեր թիմին:

Հարց. Կարո՞ղ եք համընկնել մեր առկա մեկուսացման բնութագրերի և գոլորշիների արգելքի մանրամասների հետ:

A: Այո: Մենք մշակում ենք մեկուսիչ բլոկը ձեր խողովակի OD-ի և մեկուսացման հաստության համար, և մենք կարող ենք կարգավորել բաճկոնի կնքման միջերեսը ձեր երեսպատման տեսակին համապատասխան:

Հարց. Պե՞տք է տեղադրել առանձին սլայդ ափսե, թե՞ այն ներկառուցված է կոշիկի մեջ:

A: Մենք կարող ենք ինտեգրել սլայդ ափսեը պատրաստման ընթացքում: Դուք ստանում եք մեկ միավոր, որը կարգավորում է ինչպես ջերմային ընդմիջումը, այնպես էլ առանցքային շարժումը:

Հարց. Ինչպե՞ս եք կանխում կոշիկի մետաղական մասերի վրա սառույցի առաջացումը:

A: Սառը պողպատի մակերեսները մեկուսացված են շրջակա օդից տեղում կիրառվող մեկուսացման և ծածկույթի միջոցով, որը շարունակաբար անցնում է կոշիկի մարմնի վրայով: Մենք տրամադրում ենք կնքման պրոֆիլներ; կայքի անձնակազմը կնքում է եզրերը:
