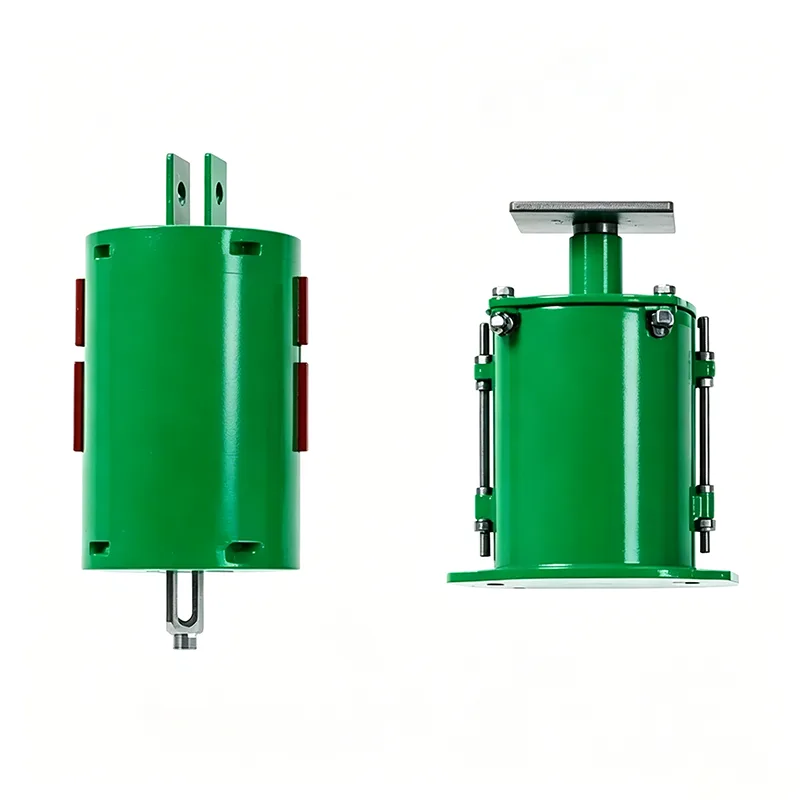

Արդյունաբերական գարնանային կախիչ

Industrial Spring Hanger-ը արդյունաբերական խողովակաշարային համակարգերի համար նախատեսված օժանդակ սարք է: Այն նախատեսված է խողովակաշարերի մեռած քաշը կրելու, ջերմային ընդարձակման և կծկման հետևանքով առաջացած տեղաշարժը փոխհատուցելու և մեխանիկական թրթռումները մեկուսացնելու համար: 2012 թվականից ի վեր Yangzhou Tianshun Piping-ը կենտրոնացել է նման ապրանքների R&D-ի և արտադրության վրա: Վերջին 14 տարիների ընթացքում մենք արտադրել ենք ավելի քան 500,000 հավաքածուներ, որոնք լայնորեն կիրառվում են բարձր ստանդարտների արդյունաբերական նախագծերում ամբողջ աշխարհում: Մեր արտադրանքը արտադրվում է միջազգային չափանիշներին խստորեն համապատասխան՝ մատուցելով ինչպես ստանդարտ, այնպես էլ հարմարեցված լուծումներ՝ տարբեր աշխատանքային պայմաններին համապատասխան:

Այս նկարը ցույց է տալիս փոփոխական զսպանակային հենարանի/կախովի բեռնվածքի տեղաշարժի կատարողականի կորը, ներառյալ բեռի և տեղաշարժի հիմնական պարամետրերը՝ ապրանքի կրող ճշգրտությունը և գործառնական հուսալիությունը ստուգելու համար:

Յուրաքանչյուր միավոր մինչև առաքումը ենթակա է բեռնվածքի չափորոշման և կատարողականի փորձարկման: Կարգավորման-բեռնվածության շեղումը վերահսկվում է ±5%-ի սահմաններում՝ համապատասխանելով ANSI/MSS‑SP‑58‑2018 միջազգային ստանդարտին, ինչպես նաև NB/T47039‑2013-ին:

Արտադրանքը համապատասխանում է էլեկտրաէներգիայի, նավթաքիմիական և այլ արդյունաբերական խողովակաշարերի տեխնիկական պահանջներին: Ըստ MSS‑SP‑58‑2018, փոփոխական զսպանակային ստորաբաժանումների բեռնվածքի առավելագույն թույլատրելի փոփոխականությունը չպետք է գերազանցի աշխատանքային տաք բեռի 25%-ը լիարժեք աշխատանքային ճանապարհորդության ընթացքում:

Աշխատանքային սկզբունք

Օգտագործելով աղբյուրների առաձգական հատկությունները՝ Industrial Spring Hanger-ը պահպանում է մշտական ​​աջակցող ուժ, երբ խողովակաշարերն առաջացնում են ուղղահայաց տեղաշարժ: Երբ խողովակաշարերը ընդարձակվում կամ կծկվում են ջերմաստիճանի փոփոխությունների պատճառով, աղբյուրները ձգվում և սեղմվում են համապատասխանաբար: Սա ապահովում է խողովակաշարի բեռների հավասարաչափ փոխանցում շինարարական կառույցներին` կանխելով խողովակների պատռումը և սարքավորումների վնասը, որը առաջանում է կոշտ սահմանափակումների հետևանքով առաջացած լարվածության կենտրոնացման հետևանքով: Միևնույն ժամանակ, աղբյուրների խոնավացնող ազդեցությունը արդյունավետորեն կլանում է պոմպերի, կոմպրեսորների և այլ սարքավորումների կողմից առաջացած թրթռումները և նվազեցնում աղմուկի փոխանցումը:

Ապրանքի տեխնիկական բնութագրերը

Variable Spring Hanger Spec Աղյուսակ	Օրինակ
Կախիչի տեսակը / կոնֆիգուրացիա	Տեսակ A, B, C, D, E, F, G
Գարնանային չափս / No.	Թիվ 0 - Թիվ 22
Ճամփորդության շրջանակ	30 մմ, 60 մմ, 90 մմ, 120 մմ 180 մմ
Գործառնական բեռ	0,2 կՆ - 400 կՆ
Տեղադրված բեռ (սառը բեռ)	kN / kgf
Գործող բեռ (տաք բեռ)	kN / kgf
Շարժման ուղղություն	Դեպի վեր / վար
Փոփոխականություն (%)	≤ 25% (Ստանդարտ)
Մակերեւութային բուժում	Hot Dip Galv/ Painted
Բնակարանային նյութ	Ածխածնային պողպատ (Q235/Q355)

Հիմնական հատկանիշները

▶  Բեռնվածության բարձր ճշգրտություն. յուրաքանչյուր միավոր բեռնվածքի չափորոշիչ է նախքան առաքումը, իսկ բեռնվածքի սխալը վերահսկվում է ±5% սահմաններում:

▶  Հոգնածության գերազանց դիմադրություն. բոլոր զսպանակները անցել են 100,000 ցիկլի հոգնածության թեստեր՝ առանց մշտական ​​դեֆորմացիայի կամ կոտրվածքի:

▶  Անվտանգության բարձր գործակից. Դիզայնի անվտանգության գործակիցը 1,5-ից ոչ պակաս է, որն ապահովում է հուսալի աշխատանք ծայրահեղ աշխատանքային պայմաններում:

▶  Հակակոռոզիոն բարձր արդյունավետություն. ավարտված է տաք ցինկապատմամբ կամ էպոքսիդային ցինկով հարուստ ծածկով, որը հարմար է քայքայիչ միջավայրերի համար, ինչպիսիք են ափամերձ տարածքները և քիմիական գործարանները:

▶  Տեսողական մոնիտորինգ. տեղադրված է հստակ տեղաշարժման կշեռքներ՝ տեղում հեշտ տեղադրման և գործառնական ստուգման համար:

Կատարման համեմատություն

Համեմատության առարկաներ	Սովորական ապրանքներ շուկայում	Tianshun Industrial Spring կախիչ
Գարնանային նյութ	Սովորական ածխածնային պողպատ	60Si2MnA / 50CrVA զսպանակ պողպատ
Ջերմային բուժման գործընթաց	Միայնակ մարում	Եռաստիճան ջերմային բուժում (Quenching + Tempering + Stabilization)
Բեռի հանդուրժողականություն	±10% ~ ±15%	±5%-ի սահմաններում
Հոգնածության կյանք	30000 ցիկլեր	Ավելի քան 100,000 ցիկլեր
Մակերեւութային բուժում	Սովորական ներկերի ծածկույթ	Տաք ցինկապատում / Էպոքսիդային ցինկ հարուստ այբբենարան + վերին շերտ
Ստուգման ստանդարտ	Նմուշառման ստուգում	100% ամբողջական ստուգում

Կիրառման սցենարներ

Արդյունաբերական Spring Hanger-ը կիրառելի է բոլոր արդյունաբերական խողովակաշարերի համակարգերի համար, որոնք ենթակա են ջերմաստիճանի տատանումների և թրթռումների: Այն բացառիկ լավ է գործում հետևյալ սցենարներում.

▶  Բարձր ջերմաստիճանի և բարձր ճնշման գործընթացի խողովակաշարեր նավթավերամշակման միավորների համար

▶  Էլեկտրակայանների հիմնական գոլորշու և սնուցող ջրատարներ

▶  Կրիոգեն խողովակաշարեր LNG ընդունող տերմինալներում և գազաֆիկացման կայաններում

▶  Քիմիական և դեղագործական գործարաններում քայքայիչ միջավայրեր փոխանցող խողովակաշարեր

▶  Քաղաքային կենտրոնական ջեռուցման ցանցերի հիմնական միջքաղաքային խողովակաշարերը

▶  Գազի և թթվածնի խողովակաշարեր երկաթի և պողպատի մետալուրգիական գործարաններում

Որակի ապահովման համակարգ

Յուրաքանչյուր ապրանք առաքումից առաջ անցնում է համապարփակ ներքին փորձարկում

Ներքին փորձարկման ծածկոցներ

Չափային և տեսողական ստուգում, PMI (Postitive Material Identification), կարծրության փորձարկում, MT/PT ոչ կործանարար փորձարկում (եթե կիրառելի է), զսպանակային բեռնվածքի փորձարկում բեռի-տեղահանման կորերով և ծածկույթի հաստության չափում: Տրվում են գործարանային փորձարկման հաշվետվություններ (FTR) և նյութական փորձարկման հաշվետվություններ (MTR):

Նշում. Ներքին փորձարկումը ILAC-ի կողմից հավատարմագրված երրորդ կողմի թեստավորում չէ

Երրորդ կողմի ականատեսների փորձարկումը կամ լաբորատոր փորձարկումը հասանելի է որպես ընտրովի, առանձին գնանշված ծառայություն:

Երրորդ կողմի կամընտիր ստուգման ծառայություններ (մեջբերված է առանձին)

1. Նյութի փորձարկում

Քիմիական կազմի վերլուծություն, առաձգական փորձարկում, Charpy ցածր ջերմաստիճանի ազդեցության փորձարկում և կարծրության փորձարկում:

2. Եռակցման NDT

Մագնիսական մասնիկների փորձարկում (MT), հեղուկ ներթափանցման փորձարկում (PT), ուլտրաձայնային փորձարկում (UT) և ռադիոգրաֆիկ փորձարկում (RT):

3. Spring Load Performance Testing

Ներառյալ ծանրաբեռնվածության տեղաշարժի կորերը:

4. Տաք ցինկապատման / էպոքսիդային ծածկույթի կոռոզիայից պաշտպանության ստուգում

5. Ականատեսների փորձարկում, գործարանային հսկողություն և նախնական առաքման ստուգում (PSI)

Մեր առավելությունները

Հենանիշներ LISEGA խողովակների աջակցության միջազգային համակարգի դեմ

Մեր արտադրանքի բեռնվածության ճշգրտությունը, փորձարկման ստանդարտները և փաստաթղթերի համակարգերը համեմատվում են LISEGA խողովակների աջակցման միջազգային համակարգի հետ:

Ինչն է մեզ առանձնացնում

Ի տարբերություն ստանդարտ հայրենական արտադրողների, որոնք մատակարարում են միայն արտադրանքը, մենք ապահովում ենք բեռի-տեղաշարժի կորը յուրաքանչյուր զսպանակային միավորի հետ: Մենք նաև հեշտացնում ենք երրորդ կողմի SGS-ի փորձարկումները և ականատեսների ստուգումները, ինչպես նաև աջակցում ենք փաստաթղթերի վերանայմանը PE/CPE ինժեներների կողմից արտասահմանյան նախագծերի համար:

Աջակցող ծառայություններ

▶  Անվճար տեխնիկական ընտրության ծառայություն. մենք տրամադրում ենք կախիչի պրոֆեսիոնալ ընտրություն և հաշվարկ՝ հիմնված խողովակաշարի պարամետրերի և փաստացի աշխատանքային պայմանների վրա:

▶  Անհատականացված դիզայն. ոչ ստանդարտ դիզայն հատուկ բեռի, տեղաշարժի կամ տեղադրման սահմանափակ տարածքի պահանջների համար:

▶  Տեղում տեխնիկական աջակցություն. կարող են գործուղվել պրոֆեսիոնալ ինժեներներ՝ տեղում տեղադրման և շահագործման հանձնելու համար:

▶  Պահեստամասերի երկարաժամկետ մատակարարում. մենք պահպանում ենք լավ սարքավորված պահեստամասերի պահեստ՝ պահեստամասերի պահանջներին արագ աջակցություն ցուցաբերելու համար:

Արդյունաբերական գարնանային կախիչի ավելի շատ տեխնիկական պարամետրերի կամ հարմարեցված լուծումների համար խնդրում ենք կապվել մեր վաճառքի թիմի հետ՝ մանրամասն փաստաթղթեր ստանալու համար:
