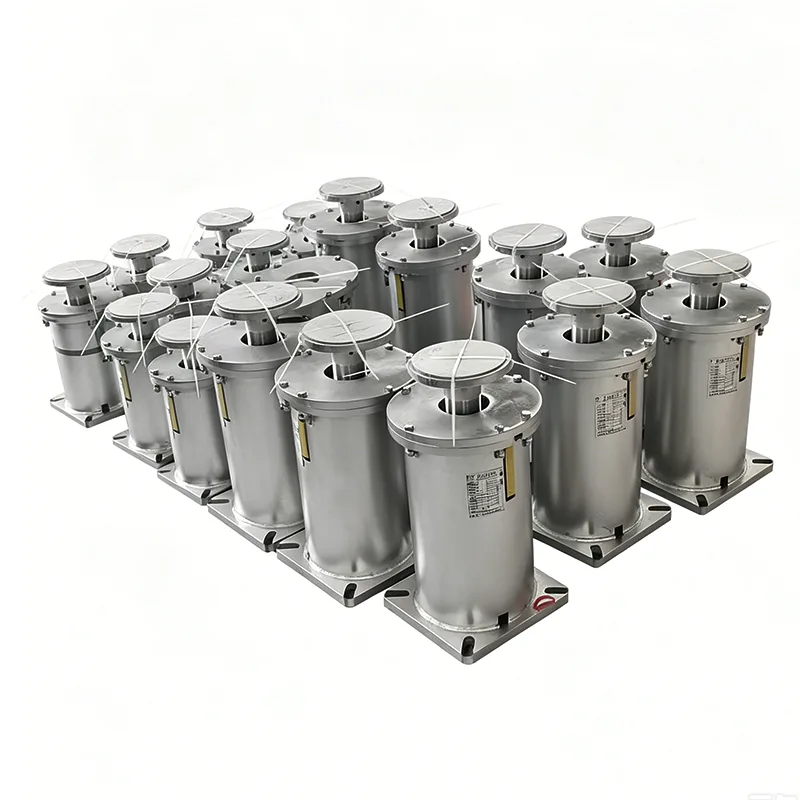

Variable Spring Support for Pipeline-ը հատուկ առաձգական օժանդակ սարք է, որը նախագծված է խողովակաշարերի ուղղահայաց տեղաշարժին դիմակայելու համար: Այն ապահովում է կարգավորելի օժանդակ ուժ թույլատրելի տեղաշարժի միջակայքում՝ օգտագործելով աղբյուրների բնորոշ կոշտությունը: Երբ խողովակաշարերը վեր ու վար շարժվում են ջերմաստիճանի տատանումների, միջին հոսքի կամ սարքավորումների թրթռումների պատճառով, հենարանը ավտոմատ կերպով կարգավորում է կրող ուժը՝ արդյունավետորեն կանխելով խողովակի լարվածության կենտրոնացումը և սարքավորումների միացումների վնասումը:
Այս նկարը ցույց է տալիս փոփոխական զսպանակային հենարանի/կախովի բեռնվածքի տեղաշարժի կատարողականի կորը, ներառյալ բեռի և տեղաշարժի հիմնական պարամետրերը՝ ապրանքի կրող ճշգրտությունը և գործառնական հուսալիությունը ստուգելու համար:
Յուրաքանչյուր միավոր մինչև առաքումը ենթակա է բեռնվածքի չափորոշման և կատարողականի փորձարկման: Կարգավորման-բեռնվածության շեղումը վերահսկվում է ±5%-ի սահմաններում՝ համապատասխանելով ANSI/MSS‑SP‑58‑2018 միջազգային ստանդարտին, ինչպես նաև NB/T47039‑2013-ին:
Արտադրանքը համապատասխանում է էլեկտրաէներգիայի, նավթաքիմիական և այլ արդյունաբերական խողովակաշարերի տեխնիկական պահանջներին: Ըստ MSS‑SP‑58‑2018, փոփոխական զսպանակային ստորաբաժանումների բեռնվածքի առավելագույն թույլատրելի փոփոխականությունը չպետք է գերազանցի աշխատանքային տաք բեռի 25%-ը լիարժեք աշխատանքային ճանապարհորդության ընթացքում:
Yangzhou Tianshun Piping-ը զբաղվում է այս արտադրանքի արտադրությամբ 2012 թվականից: Մինչ այժմ մենք մատակարարել ենք ավելի քան 800,000 հավաքածու 300-ից ավելի արդյունաբերական նախագծերի ամբողջ աշխարհում, և արտադրանքի արդյունավետությունը լիովին հաստատվել է տեղում երկարաժամկետ շահագործման միջոցով:
| Փոփոխական գարնանային կախիչի սպեկտրային աղյուսակ | Օրինակ |
| Կախիչի տեսակը / կոնֆիգուրացիա | Տեսակ A, B, C, D, E, F, G |
| Գարնանային չափս / No. | Թիվ 0 - Թիվ 22 |
| Ճամփորդության շրջանակ | 30 մմ, 60 մմ, 90 մմ, 120 մմ 180 մմ |
| Գործառնական բեռ | 0,2 կՆ - 400 կՆ |
| Տեղադրված բեռ (սառը բեռ) | kN / kgf |
| Գործող բեռ (տաք բեռ) | kN / kgf |
| Շարժման ուղղություն | Դեպի վեր / վար |
| Փոփոխականություն (%) | ≤ 25% (Ստանդարտ) |
| Մակերեւութային բուժում | Hot Dip Galv/ Painted |
| Բնակարանային նյութ | Ածխածնային պողպատ (Q235/Q355) |
Նախագծված Հուկի օրենքին համապատասխան՝ զսպանակի շեղումն ուղիղ համեմատական է կիրառվող բեռին: Երբ խողովակաշարը շարժվում է դեպի վեր, զսպանակային սեղմումը նվազում է, և օժանդակ ուժը համապատասխանաբար նվազում է: Երբ խողովակաշարը շարժվում է դեպի ներքև, զսպանակի սեղմումը մեծանում է, ինչը հանգեցնում է ավելի մեծ աջակցող ուժի: Այս հատկությունը թույլ է տալիս աջակցությանը հարմարվել գործող խողովակաշարերի դինամիկ փոփոխություններին և պահպանել ամբողջ խողովակաշարային համակարգի լարվածության հավասարակշռությունը:
Ստանդարտ արտադրանքը բաղկացած է հետևյալ հիմնական բաղադրիչներից.
▶ Գլանաձև պարուրաձև զսպանակ. պատրաստված է լեգիրված զսպանակային պողպատից և ենթակա է խիստ ջերմային մշակման և կայունացման:
▶ Վերին և ստորին միացնող թիթեղներ. Օգտագործվում է խողովակաշարերի և շինարարական կառույցների միացման համար՝ տեղանքի պայմաններին հարմարվող ճկուն տեղադրման ռեժիմներով:
▶ Բեռնվածության ցուցիչի ափսե. ցուցադրում է իրական ժամանակի զսպանակային բեռը և խողովակաշարի տեղաշարժը:
▶ Կողպող սարք. ամրացնում է զսպանակի դիրքը տեղադրումից և գործարկումից հետո՝ տրանսպորտի և տեղում մոնտաժման ժամանակ դեֆորմացիաներից խուսափելու համար:
▶ Պաշտպանիչ պատյան. Արգելափակում է փոշու, անձրևաջրերի և քայքայիչ միջավայրի մուտքը, որպեսզի երկարացվի աղբյուրի ծառայության ժամկետը:
▶ Վերահսկվող բեռնվածքի տատանումների արագություն. նախագծային բեռնվածքի տատանումների արագությունը պահպանվում է 25%-ի սահմաններում՝ ապահովելով ուժի հավասարաչափ բաշխում խողովակաշարի համակարգով:
▶ Տեխնիկական բնութագրերի լայն ընտրանի. Հագեցած է 12 բեռնվածության դասերով և 5 տեղաշարժման չափերով, որոնք ծածկում են արդյունաբերական խողովակաշարերի մեծ մասի պահանջները:
▶ Նախաբեռնվածության չափորոշում. նախապես ճշգրտված է սահմանված բեռնվածքին՝ ըստ հաճախորդի պահանջների, նախքան առաքումը, պատրաստ է ուղղակի օգտագործման համար տեղում տեղադրումից հետո:
▶ Հակաթուլացման կառուցվածք. բոլոր միացնող մասերը տեղադրված են կողպեքի ընկույզներով և կողպեքի լվացիչներով՝ շահագործման ընթացքում թուլացումը կանխելու համար:
▶ Մոդուլային կառուցվածք. հիմնական բաղադրիչները փոխարինելի են տեղում հեշտ սպասարկման և փոխարինման համար:
▶ Բնապահպանական ուժեղ հարմարվողականություն. համապատասխան նյութերը և մակերեսային մշակումները կարող են ընտրվել տարբեր աշխատանքային պայմաններին համապատասխան:
|
Համեմատության առարկաներ |
Խողովակաշարի փոփոխական աղբյուրի աջակցություն |
Կոշտ խողովակների աջակցություն |
Գարնանային մշտական աջակցություն |
|
Տեղահանման փոխհատուցման հզորություն |
Փոխհատուցում է 50–200 մմ ուղղահայաց տեղաշարժը |
Ոչ մի տեղաշարժի փոխհատուցում |
Փոխհատուցում է 50–400 մմ ուղղահայաց տեղաշարժը |
|
Բեռի տատանումների արագություն |
≤ 25% |
Բեռը կտրուկ փոխվում է տեղաշարժով |
≤ 5% |
|
Կիրառելի աշխատանքային պայմաններ |
Ընդհանուր ջերմային տեղաշարժով խողովակաշարեր |
Խողովակաշարեր առանց կամ նվազագույն տեղաշարժով |
Խողովակաշարեր մեծ տեղաշարժով կամ զգայուն բեռնվածքի փոփոխության նկատմամբ |
|
Կառուցվածքային բարդություն |
Միջին |
Պարզ |
Համալիր |
|
Արտադրության արժեքը |
Միջին |
Ցածր |
Բարձր |
|
Տեղադրման և սպասարկման դժվարություն |
Ցածր |
Ցածր |
Բարձր |
Խողովակաշարի փոփոխական աղբյուրի աջակցությունը լայնորեն օգտագործվում է տարբեր արդյունաբերական խողովակաշարերի համակարգերում, որոնք ենթակա են ջերմաստիճանի փոփոխությունների, հատկապես իդեալական հետևյալ ծրագրերի համար.
▶ Գոլորշի խողովակաշարեր, սնուցող ջրատարներ և կոնդենսատային խողովակաշարեր ՋԷԿ-երում
▶ Նավթաքիմիական գործարաններում ջերմափոխանակման սարքավորումների խողովակաշարերի և միացնող խողովակաշարերի մշակում
▶ Կոմպրեսորային կայաններ և միջքաղաքային բնական գազի խողովակաշարերի փականային խցիկներ
▶ Քաղաքային կենտրոնական ջեռուցման ցանցերի հիմնական և ճյուղային խողովակաշարեր
▶ Կեղտաջրերի մաքրման կայաններում տիղմ տեղափոխող խողովակաշարեր
▶ Խողովակաշարային համակարգեր նավերի և օֆշորային հարթակների վրա
Մենք ունենք ժամանակակից արտադրական գծեր փոփոխական զսպանակային հենարանների համար, որոնք հագեցած են մասնագիտական հարմարություններով, ներառյալ CNC զսպանակային փաթաթման մեքենաները, գարնանային փորձարկման մեքենաները, սպեկտրոմետրերը և ոչ կործանարար փորձարկման գործիքները: Բոլոր ապրանքներն արտադրվում են որակի խիստ հսկողության ընթացակարգերի ներքո.
1. Ներգնա հումքի ստուգում. Քիմիական կազմի վերլուծությունը և մեխանիկական հատկությունների թեստերն անցկացվում են պողպատի յուրաքանչյուր խմբաքանակի համար; Չորակավորված նյութերը կտրականապես մերժվում են:
2. Spring Manufacturing Control. Springs են coiled by CNC սարքավորումների երաշխավորելու ճշգրիտ չափերը եւ ճշգրտությունը.
3. Spring Performance Testing. Յուրաքանչյուր գարուն ենթարկվում է 3 ամբողջական սեղմման թեստեր և ծանրաբեռնվածության թեստեր՝ ապահովելու կայուն կատարում:
4. Ավարտված հավաքի ստուգում. Հավաքված արտադրանքի համար կատարվում են չափերի ստուգում, բեռնվածքի չափորոշում և տեսողական ստուգում:
5. Նախնական առաքման վերջնական ստուգում. Նմուշառման ստուգումն իրականացվում է ազգային ստանդարտներին համապատասխան, և միայն որակավորված ապրանքները թույլատրվում են առաքման համար:
Մեր որակի կառավարման համակարգը ստացել է ISO 9001:2015 հավաստագրում, և բոլոր ապրանքները համապատասխանում են միջազգային ստանդարտներին, ինչպիսիք են CE և API:
Մենք տրամադրում ենք պրոֆեսիոնալ ընտրության ուղեցույց՝ օգնելու հաճախորդներին ընտրել ամենահարմար ապրանքները: Պարզապես տրամադրեք մեզ խողովակաշարի պարամետրերը, գործառնական ջերմաստիճանը, տեղաշարժը, տեղադրման տարածքը և այլ համապատասխան տեղեկություններ, և մեր ինժեներները կհաշվարկեն և կառաջարկեն խողովակաշարի Variable Spring Support-ի օպտիմալ մոդելը և ճշգրտումը:
Մենք նաև առաջարկում ենք աջակցող ծառայությունների ամբողջական շրջանակ՝ հետևյալ կերպ.
▶ Ոչ ստանդարտ հարմարեցում. հատուկ նախագծված և արտադրված ապրանքներ հատուկ բեռի, տեղաշարժի կամ տեղադրման սահմանափակ տարածքի պահանջների համար:
▶ Տեխնիկական սպասարկում տեղում. կարող են գործուղվել պրոֆեսիոնալ ինժեներներ՝ տեղում տեղադրման և շահագործման հանձնելու համար:
▶ Երաշխիքային սպասարկում. բոլոր ապրանքները տրվում են 12-ամսյա երաշխիքով: Երաշխիքային ժամանակահատվածում անսարք ապրանքները կվերանորոգվեն կամ կփոխարինվեն անվճար:
▶ Պահեստամասերի երկարաժամկետ մատակարարում. պահպանվում է պահեստամասերի ամբողջական գույքագրում՝ հաճախորդների պահեստամասերի պահանջներին արագ արձագանքելու համար:
Խնդրում ենք կապվել մեր վաճառքի թիմի հետ՝ Խողովակաշարի Variable Spring Support-ի լրացուցիչ մանրամասների և գնանշումների համար:
