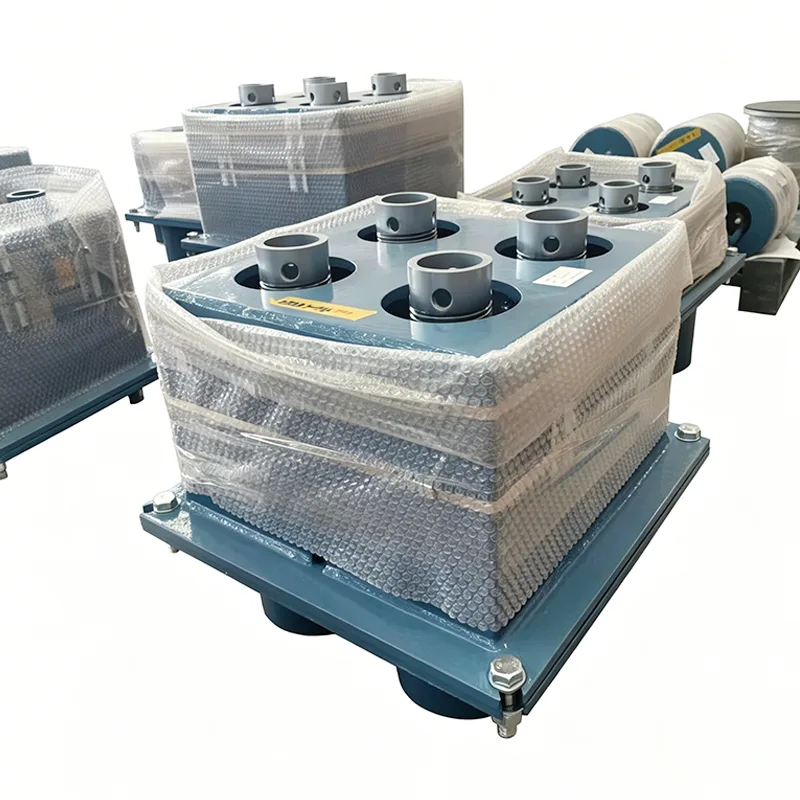

Petrochemical Variable Spring Support

Նավթաքիմիական գործարաններում խողովակաշարերի համակարգերը երկարաժամկետ գործում են բարձր ջերմաստիճանի, բարձր ճնշման, խիստ քայքայիչ և դյուրավառ/պայթուցիկ միջավայրերում և պահանջում են 3-5 տարի շարունակական անդադար շահագործում: Նման պայմաններում սովորական արդյունաբերական զսպանակային հենարանները հակված են գարնանային հոգնածության կոտրվածքի, բնակարանի կոռոզիայից պերֆորացիայի և չամրացված միացումների: Այս խնդիրները ոչ միայն հանգեցնում են խողովակաշարի լարվածության կենտրոնացմանը, որը հանգեցնում է լրատվամիջոցների արտահոսքի, այլ նաև կարող է հանգեցնել կայանի չնախատեսված անջատումների՝ հանգեցնելով տասնյակ միլիոնավոր յուանի տնտեսական վնասների:

Այս նկարը ցույց է տալիս փոփոխական զսպանակային հենարանի/կախովի բեռնվածքի տեղաշարժի կատարողականի կորը, ներառյալ բեռի և տեղաշարժի հիմնական պարամետրերը՝ ապրանքի կրող ճշգրտությունը և գործառնական հուսալիությունը ստուգելու համար:

Յուրաքանչյուր միավոր մինչև առաքումը ենթակա է բեռնվածքի չափորոշման և կատարողականի փորձարկման: Կարգավորման-բեռնվածության շեղումը վերահսկվում է ±5%-ի սահմաններում՝ համապատասխանելով ANSI/MSS‑SP‑58‑2018 միջազգային ստանդարտին, ինչպես նաև NB/T47039‑2013-ին:

Արտադրանքը համապատասխանում է էլեկտրաէներգիայի, նավթաքիմիական և այլ արդյունաբերական խողովակաշարերի տեխնիկական պահանջներին: Ըստ MSS‑SP‑58‑2018, փոփոխական զսպանակային ստորաբաժանումների բեռնվածքի առավելագույն թույլատրելի փոփոխականությունը չպետք է գերազանցի աշխատանքային տաք բեռի 25%-ը լիարժեք աշխատանքային ճանապարհորդության ընթացքում:

Նպատակ ունենալով արդյունաբերության համար հատուկ ռիսկերը՝ մենք մշակել ենք հատուկ նավթաքիմիական փոփոխական գարնանային աջակցություն, որը լիովին հարմարեցված է նավթաքիմիական արդյունաբերության խիստ պահանջներին՝ նյութերից և կառուցվածքից մինչև արտադրական գործընթացները:

Հիմնական արտադրանքի դիրքավորում

Petrochemical Variable Spring Support-ը առաձգական խողովակաշարի օժանդակ արտադրանք է, որը նախատեսված է բացառապես նավթաքիմիական գործարանների համար: Այն կլանում է ուղղահայաց տեղաշարժը, որը առաջանում է խողովակաշարի ջերմային ընդարձակման և կծկման հետևանքով աղբյուրների առաձգական դեֆորմացիայի միջոցով՝ միաժամանակ միատեսակ փոխանցելով խողովակաշարի բեռները քաղաքացիական կառույցներին:

Yangzhou Tianshun Pipeline-ը մտավ նավթաքիմիական խողովակաշարերի աջակցման ոլորտ 2012 թվականին: Վերջին 14 տարիների ընթացքում մենք մատակարարել ենք ավելի քան 1,2 միլիոն ապրանքատեսակների հավաքածուներ ավելի քան 280 վերամշակման, էթիլենի և LNG նախագծերի ամբողջ աշխարհում՝ մինչև 12 տարի փաստացի աշխատանքային պայմաններով ստուգված արտադրանքի կատարողականությամբ:

Ապրանքի տեխնիկական բնութագրերը

Variable Spring Hanger Spec Աղյուսակ	Օրինակ
Կախիչի տեսակը / կոնֆիգուրացիա	Տեսակ A, B, C, D, E, F, G
Գարնանային չափս / No.	Թիվ 0 - Թիվ 22
Ճամփորդության շրջանակ	30 մմ, 60 մմ, 90 մմ, 120 մմ 180 մմ
Գործառնական բեռ	0,2 կՆ - 400 կՆ
Տեղադրված բեռ (սառը բեռ)	kN / kgf
Գործող բեռ (տաք բեռ)	kN / kgf
Շարժման ուղղություն	Դեպի վեր / վար
Փոփոխականություն (%)	≤ 25% (Ստանդարտ)
Մակերեւութային բուժում	Hot Dip Galv/ Painted
Բնակարանային նյութ	Ածխածնային պողպատ (Q235/Q355)

Դասակարգված նյութերի համապատասխանեցման և ճշգրիտ արտադրության համակարգ

Եռաստիճան նյութի հարմարվողական լուծում

Ելնելով աշխատանքային տարբեր պայմանների կոռոզիայից աստիճանի և ջերմաստիճանի պահանջներից՝ մենք ստեղծել ենք աստիճանավորված նյութական համակարգ նավթաքիմիական փոփոխական զսպանակային հենարանների համար՝ խուսափելու չափից ավելի ինժեներական կամ անբավարար կատարումից.

▶  Հիմնական կարգ՝ Q345B պատյան + 60Si2MnA զսպանակ, հարմար է նորմալ ջերմաստիճանի կոմունալ խողովակաշարերի համար՝ առանց ուժեղ կոռոզիայի

▶  Ընդլայնված դասարան՝ 304 չժանգոտվող պողպատից պատյան + 50CrVA զսպանակ՝ տաք ցինկապատման մշակմամբ, հարմար է միջին կոռոզիայից և 300℃-ից ցածր տեխնոլոգիական խողովակաշարերի համար։

▶  Հատուկ դասարան՝ 316L / Hastelloy պատյան + նիկելի վրա հիմնված բարձր ջերմաստիճանի խառնուրդի զսպանակ, հարմար է ուժեղ կոռոզիայի, 550℃ բարձր ջերմաստիճանի կամ -196℃ ցածր ջերմաստիճանի պայմաններում

Հիմնական արտադրական գործընթացի վերահսկում

Բոլոր ապրանքներն ընդունում են ստանդարտացված CNC արտադրության գործընթացներ՝ 100% հետագծելիությամբ հիմնական ընթացակարգերի համար.

▶  Spring Coiling. Օգտագործելով գերմանական ներմուծված CNC զսպանակային մեքենաներ, զսպանակների քայլի և տրամագծի սխալները վերահսկվում են 0,1 մմ սահմաններում:

▶  Ջերմային բուժում. վակուումային մարման + երեք կոփման գործընթացների ընդունում՝ գարնանային ներքին սթրեսն ամբողջությամբ վերացնելու համար՝ 60%-ով բարելավելով հոգնածության դիմադրությունը:

▶  Եռակցում. արգոնային եռակցման կիրառում, եռակցման 100% ներթափանցման փորձարկումով, որպեսզի ապահովվի ծակոտկենություն, ճաքեր կամ այլ թերություններ:

▶  Մակերեւույթի մշակում. ավազահանման երեք պրոցես՝ ժանգոտման + էպոքսիդային ցինկով հարուստ այբբենարան + ֆտորածխածնային վերին շերտ, ծածկույթի ընդհանուր հաստությամբ ≥120 μm

Հիմնական տարբերությունները ընդհանուր նշանակության աջակցումներից

Համեմատության չափ	Ընդհանուր նշանակության փոփոխական գարնանային աջակցություն	Petrochemical Variable Spring Support
Հակակոռոզիոն կյանք	Սովորական ներկ, 1-2 տ	Եռաշերտ հակակոռոզիոն, ≥10 տ
Պայթյունից պաշտպանված կատարում	Ոչ պայթյունավտանգ դիզայն	Համապատասխանում է ATEX-ի պայթյունավտանգ ստանդարտներին, չկա կայծային վտանգ
Ստուգման ծածկույթ	Նմուշառման ստուգում, 5% նմուշառման տոկոսադրույք	100% ամբողջական ստուգում, յուրաքանչյուր միավոր գալիս է փորձարկման զեկույցով
Հոգնածության կյանք	50,000-80,000 ցիկլեր	≥150,000 ցիկլեր, որոնք համապատասխանում են երկարաժամկետ շահագործման պահանջներին
Նյութի ընտրություն	Մեկ ածխածնային պողպատից նյութ	Եռամակարդակ նյութական համակարգ՝ ճշգրտորեն հարմարեցված աշխատանքային պայմաններին

Տիպիկ կիրառման սցենարներ

Petrochemical Variable Spring Supports-ը լայնորեն օգտագործվում է նավթաքիմիական արդյունաբերության ամբողջ շղթայի հիմնական տեղակայանքներում.

▶  Հում նավթի և արտադրանքի նավթի հաղորդման խողովակաշարեր մթնոլորտային և վակուումային թորման միավորներում

▶  Ռեակցիոն նավթի և գազի, կատալիզատորի շրջանառության խողովակաշարեր հեղուկ կատալիտիկ ճեղքման միավորներում

▶  Բարձր ջերմաստիճանի ճեղքող գազ և ցածր ջերմաստիճանի էթիլենային խողովակաշարեր էթիլենի կոտրիչ բլոկներում

▶  Բարձր ճնշման ջրածնի և նավթամթերքի խողովակաշարեր հիդրոֆերանսավորման ստորաբաժանումներում

▶  Հեղուկ բնական գազի և BOG գազատարներ LNG տերմինալներում

▶  Մուտքային/ելքային և հակահրդեհային խողովակաշարեր նավթի տանկերի ֆերմաներում

Ամբողջական գործընթացի որակի վերահսկում

Մենք ստեղծել ենք փակ օղակի որակի համակարգ՝ դիզայնից մինչև վաճառքից հետո սպասարկում՝ ապահովելու, որ նավթաքիմիական փոփոխական գարնանային աջակցությունը համապատասխանում է նավթաքիմիական արդյունաբերության անվտանգության ամենաբարձր չափանիշներին.

Յուրաքանչյուր ապրանք առաքումից առաջ անցնում է համապարփակ ներքին փորձարկում

Ներքին փորձարկման ծածկոցներ

Չափային և տեսողական ստուգում, PMI (Postitive Material Identification), կարծրության փորձարկում, MT/PT ոչ կործանարար փորձարկում (եթե կիրառելի է), զսպանակային բեռնվածքի փորձարկում բեռի-տեղահանման կորերով և ծածկույթի հաստության չափում: Տրվում են գործարանային փորձարկման հաշվետվություններ (FTR) և նյութական փորձարկման հաշվետվություններ (MTR):

Նշում. Ներքին փորձարկումը ILAC-ի կողմից հավատարմագրված երրորդ կողմի թեստավորում չէ

Երրորդ կողմի ականատեսների փորձարկումը կամ լաբորատոր փորձարկումը հասանելի է որպես ընտրովի, առանձին գնանշված ծառայություն:

Երրորդ կողմի կամընտիր ստուգման ծառայություններ (մեջբերված է առանձին)

1. Նյութի փորձարկում

Քիմիական կազմի վերլուծություն, առաձգական փորձարկում, Charpy ցածր ջերմաստիճանի ազդեցության փորձարկում և կարծրության փորձարկում:

2. Եռակցման NDT

Մագնիսական մասնիկների փորձարկում (MT), հեղուկ ներթափանցման փորձարկում (PT), ուլտրաձայնային փորձարկում (UT) և ռադիոգրաֆիկ փորձարկում (RT):

3. Spring Load Performance Testing

Ներառյալ ծանրաբեռնվածության տեղաշարժի կորերը:

4. Տաք ցինկապատման / էպոքսիդային ծածկույթի կոռոզիայից պաշտպանության ստուգում

5. Ականատեսների փորձարկում, գործարանային հսկողություն և նախնական առաքման ստուգում (PSI)

Մեր առավելությունները

Հենանիշներ LISEGA խողովակների աջակցության միջազգային համակարգի դեմ

Մեր արտադրանքի բեռնվածության ճշգրտությունը, փորձարկման ստանդարտները և փաստաթղթերի համակարգերը համեմատվում են LISEGA խողովակների աջակցման միջազգային համակարգի հետ:

Ինչն է մեզ առանձնացնում

Ի տարբերություն ստանդարտ հայրենական արտադրողների, որոնք մատակարարում են միայն արտադրանքը, մենք ապահովում ենք բեռի-տեղաշարժի կորը յուրաքանչյուր զսպանակային միավորի հետ: Մենք նաև հեշտացնում ենք երրորդ կողմի SGS-ի փորձարկումները և ականատեսների ստուգումները, ինչպես նաև աջակցում ենք փաստաթղթերի վերանայմանը PE/CPE ինժեներների կողմից արտասահմանյան նախագծերի համար:

Բացառիկ տեխնիկական ծառայություններ

▶  Աշխատանքային վիճակի անվճար գնահատում և ընտրության հաշվարկ. մասնագիտական ​​սթրեսի վերլուծություն և օժանդակ/կախիչի ընտրության լուծումներ՝ հիմնված խողովակաշարի պարամետրերի և աշխատանքային պայմանների վրա։

▶  Ոչ ստանդարտ արտադրանքի հարմարեցում. մեկ առ մեկ նախագծման ծառայություններ հատուկ բեռի, տեղաշարժի կամ տեղադրման տարածքի պահանջների համար

▶  Տեղում տեղադրման ուղեցույց. դիսպետչերական հավաստագրված ինժեներների՝ տեղում տեղադրման և շահագործման հանձնելու համար

▶  Հերթական ստուգման ծառայություն. տարեկան համագործակցության հաճախորդների համար եռամսյակային ստուգման և սպասարկման ծառայություններ.

▶  Արտակարգ իրավիճակների պահեստամասերի արձագանք. ստեղծել հատուկ պահեստամասերի պահեստ՝ ապահովելու վթարային պահեստամասերի առաքումը 24 ժամվա ընթացքում

Հաճախակի տրվող հարցեր (ՀՏՀ)

Հարց: Կարո՞ղ են ձեր նավթաքիմիական փոփոխական զսպանակները հարմարեցվել հատուկ նյութերով:

A: Այո: Ի լրումն ստանդարտ երեք մակարդակի նյութական համակարգի, մենք կարող ենք հարմարեցումներ ապահովել հատուկ համաձուլվածքների հետ, ինչպիսիք են Hastelloy C276, Monel 400 և Inconel 625՝ հարմարվելու ծայրահեղ պայմաններին, ինչպիսիք են ուժեղ կոռոզիան և ծայրահեղ բարձր ջերմաստիճանը: Հատուկ նյութական արտադրանքի առաքման ժամկետը սովորաբար 45-60 օր է, մանրամասների համար խնդրում ենք դիմել մեր վաճառքի թիմին:

Հարց: Կարո՞ղ է արդյոք այս արտադրանքը բավարարել նավթաքիմիական գործարանների 3-5 տարվա շարունակական անդադար շահագործման պահանջը:

A: Այո: Մեր նավթաքիմիական փոփոխական զսպանակները անցել են 150,000 հոգնածության ցիկլեր և շարունակաբար գործել են մինչև 12 տարի առանց իրական աշխատանքային պայմաններում ձախողման: Բոլոր ապրանքներն ընդունում են կրկնակի հակաթուլացնող կառուցվածք և լիովին կնքված դիզայն՝ արդյունավետորեն կանխելով թուլացումը և կոռոզիան շահագործման ընթացքում՝ լիովին բավարարելով երկարաժամկետ շահագործման պահանջները:

Հարց: Ի՞նչ ստուգման փաստաթղթեր են ներառված յուրաքանչյուր ապրանքի հետ առաքման ժամանակ:

A: Յուրաքանչյուր ապրանք ունի ամբողջական որակի հավաստագրման փաստաթղթեր, այդ թվում՝ հումքի փորձարկման վկայական (MTC EN 10204 3.1), գարնանային բեռնվածության փորձարկման հաշվետվություն, չափային ստուգման հաշվետվություն և արտադրանքի համապատասխանության վկայագիր: Եթե ​​պահանջվում է երրորդ կողմի ստուգում SGS-ի, BV-ի, TUV-ի կամ այլ հաստատությունների կողմից, մենք կարող ենք նախօրոք դա կազմակերպել և տալ համապատասխան հաշվետվություններ:
