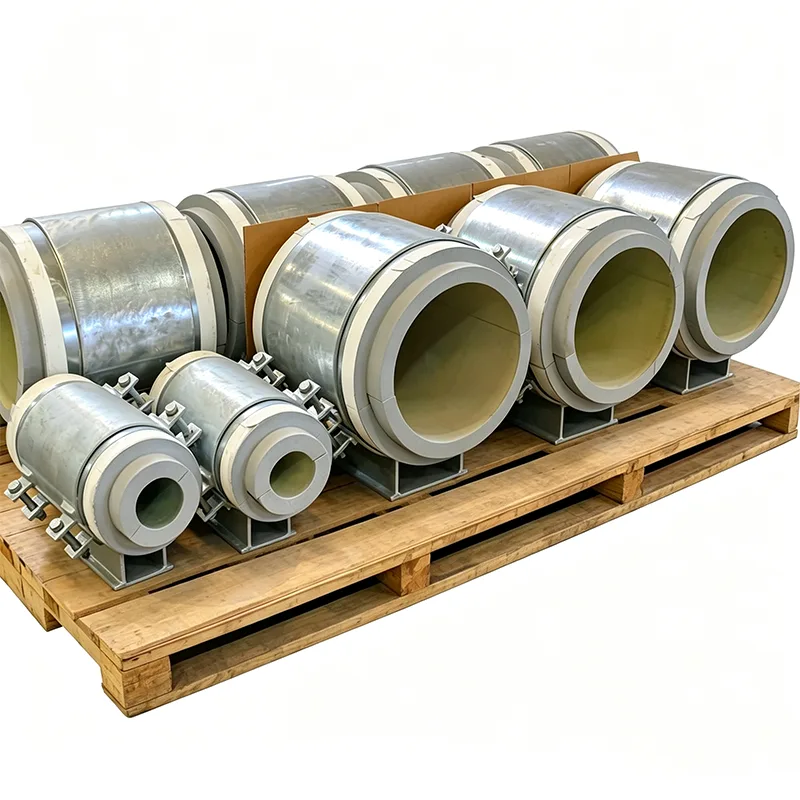

Նախապես մեկուսացված խողովակի սլայդ աջակցություն

Ջերմաստիճանի փոփոխությունների տակ ընդլայնվող և կծկվող խողովակը պետք է շարժվի իր հենարաններով: Խողովակին, որը պետք է մեկուսացված մնա, անհրաժեշտ է չկոտրված ջերմային ծրար: Երկու պահանջների բավարարումը միևնույն աջակցության կետում սովորաբար նշանակում է տեղադրել առանձին սլայդ ափսե, այնուհետև տեղում կտրել մեկուսացումը, մի հաջորդականություն, որը տեղ է թողնում սխալ դասավորության, սեղմված մեկուսացման և անվստահելի գոլորշիների կնիքի համար: Նախամեկուսացված խողովակի սլայդի հենարանը լուծում է դա՝ ինտեգրելով սահող մեխանիզմը և մեկուսիչ բլոկը մեկ, գործարանում հավաքված միավորի մեջ, որը տեղ է հասնում՝ պատրաստ ընդունելու խողովակը և հարակից մեկուսացումը:

Մենք 2012 թվականից արտադրել ենք այս ինտեգրված սլայդների հենարանները մեր Յանչժոուի գործարանում՝ ավելի քան 45 երկրներում գոլորշու գծերի, սառեցված ջրի ցանցերի և կրիոգեն փոխանցման խողովակների համար: Յուրաքանչյուր հավաքույթ նախագծված է այնպես, որ խողովակն ազատ շարժվի, մեկուսացումը մնա անձեռնմխելի, իսկ հենարանային պողպատը մնա անվտանգ ջերմաստիճանում:

Ինչպես են լոգարիթմական և մեկուսիչ գործառույթները աշխատում միասին

Աջակցող մարմինը պարունակում է կոշտ, բարձր խտության մեկուսիչ բլոկ, որը խողովակի բեռը տեղափոխում է թամբից ներքև՝ հիմքի ափսե: Ոչ մի մետաղ չի դիպչում մետաղին բեռնվածքի ճանապարհով. մեկուսացումն ինքնին հանդես է գալիս որպես ջերմային ընդմիջում: Մեկուսիչ բլոկի տակ ցածր շփման լոգարիթմական զույգը ճշգրտորեն տեղադրված է արտադրության ընթացքում:

Վերին լոգարիթմական բաղադրիչը փայլեցված չժանգոտվող պողպատից պատրաստված թիթեղ է, որը կապված է մեկուսիչ բլոկի ստորին մասի կամ միջանկյալ բեռը տարածող ափսեի հետ:

Ստորին լոգարիթմական բաղադրիչը PTFE կամ գրաֆիտով ներծծված բարձ է, որը ամրագրված է պողպատե հիմքի ափսեի վերևում:

Ամբողջ սլայդի միջերեսը փակված է աջակցության մարմնի ներսում՝ պաշտպանված շինարարական փոշուց, քամուց փչող ավազից և խոնավությունից, որոնք կարող են մեծացնել շփումը կամ ժամանակի ընթացքում կոռոզիա առաջացնել:

Սլայդի մակերեսը և ճանապարհորդության երկարությունը հաշվարկվում են ձեր խողովակի լարվածության վերլուծության տվյալների հիման վրա: Մենք ավելացնում ենք առատաձեռն մարժա, որը գերազանցում է առավելագույն ակնկալվող տեղաշարժը, այնպես որ նույնիսկ անսովոր անցողիկը չի մղի աջակցությունը իր նախագծված շրջանակից այն կողմ:

Մեկուսացում, որն աշխատում է ձեր աշխատանքային ջերմաստիճանում

Մեկուսիչ բլոկի նյութը ընտրված է ձեր գծի հատուկ ջերմային պայմանների համար, այլ ոչ թե ընտրված մեկ չափսի ֆոնդից: Մեր ստանդարտ նյութերի ընտրանքները ներառում են.

Բարձր խտության PIR (պոլիիզոցիանուրատ)՝ սառեցված ջրի, աղաջրի և մինչև -50°C սառը ծառայությունների համար:

Բջջային ապակի. մինչև -196°C կրիոգեն օգտագործման համար, որտեղ խոնավության անթափանցելիությունը կարևոր է:

Կալցիումի սիլիկատ՝ գոլորշու, տաք յուղի և մինչև 650°C ջերմաստիճանի գծերի համար:

Պեռլիտի հիմքով կամ միկրոծակոտկեն սալիկներ. ծայրահեղ ջերմաստիճաններում շատ ցածր ջերմային հաղորդունակություն պահանջող կիրառությունների համար:

Յուրաքանչյուր բլոկ մշակվում է այնպես, որ համապատասխանի նախագծի համար նախատեսված խողովակի տրամագծին և մեկուսացման հաստությանը: Նրա սեղմման ուժը ստուգվում է հիդրոփորձարկման ամբողջական բեռի, այլ ոչ միայն գործառնական քաշի նկատմամբ՝ շահագործման ընթացքում ջախջախումը կանխելու համար:

Գոլորշիների արգելք, որը չի ընդհատվում

Մետաղական կոշիկի մարմինը պատրաստված է ինտեգրված կնքման եզրով: Երբ տեղամասի անձնակազմը տեղադրում է խողովակի մեկուսացումը և արտաքին երեսպատումը, նրանք գոլորշիների արգելքը բերում են անմիջապես այս եզրին և փակում այն ​​սոսինձով կամ ժապավենով: Արդյունքն այն է, որ շարունակական, ստուգելի ծրար է, որն անցնում է ուղիղ աջակցության տեղանքով՝ առանց բացերի, ձեռքով կտրված բծերի, առանց կախվածության միայն տեղում կիրառվող մաստիկի վրա:

Փաստաթղթավորում և հուսալիություն

Յուրաքանչյուր նախապես մեկուսացված սլայդի աջակցում առաքվում է փաստաթղթերի ամբողջական փաթեթով.

EN 10204 Type 3.1 վկայագրեր բոլոր պողպատե մասերի համար:

Մեկուսիչ նյութի տվյալների թերթիկները ջերմային հաղորդունակության և սեղմման ուժի արժեքներով նախագծային ջերմաստիճանում:

Սլայդ ափսեի շփման գործակիցի վկայականներ՝ հաստատված լաբորատոր փորձարկումներով:

Չափային հաշվետվություններ, որոնք հաստատում են ճանապարհորդության միջակայքը, բլոկի հաստությունը և հիմքի ափսեի չափերը:

Ընդհանուր հավելվածներ

Գոլորշի և կոնդենսատային խողովակաշարեր էլեկտրակայաններում և արդյունաբերական օբյեկտներում:

Սառեցված ջրի և թաղամասի հովացման գծեր, որտեղ սլայդների հենարանները տեղադրված են երկար ուղիղ ճանապարհների վրա:

Կրիոգենիկ խողովակների պատկերասրահներ, որտեղ ջերմային կծկումը պահանջում է հուսալի, ցածր շփման սահող մակերես:

Ցանկացած մեկուսացված խողովակաշարային համակարգ, որտեղ դաշտում հավաքված սլայդ թիթեղները կդանդաղեցնեն մեկուսացման տեղադրումը և դժվարություններ կստեղծեն ստուգման համար:

Ինչու՞ Թյանշուն:

Սլայդի հենարանը, որը մի քանի ջերմային ցիկլից հետո կապում կամ փշրում է իր մեկուսացումը, սլայդային հենարան չէ, դա ապագա վերանորոգման պատվեր է: Մեր գործարանային ինտեգրված մոտեցումը վերացնում է դաշտային հավաքման փոփոխականությունը և ապահովում, որ սահող մակերեսները հավասարեցված են, մեկուսիչ բլոկը լիովին ապահովված է, և գոլորշիների արգելքը կարող է մաքուր կերպով մշակվել կայքի թիմի կողմից: Ավելի քան 70% կրկնվող բիզնեսի և ինժեներական աջակցությամբ, որը սկսվում է ձեր իզոմետրիկությունից, մենք մատակարարում ենք արտադրանք, որը կանխատեսելի է կատարում առաջին տաքացումից մինչև վերջինը:

ՀՏՀ

Հարց. Հնարավո՞ր է սլայդի մակերեսը փոխարինել, եթե այն մաշվել է:

A: Սլայդի մակերեսները փակված են և միացված են գործարանային հավաքման ներսում, ուստի դաշտի փոխարինումը գործնական չէ: Մեր օգտագործած նյութերը գնահատվում են դիզայնի ծանրաբեռնվածության տակ տասնամյակների շարժման համար, և մենք տրամադրում ենք շփման թեստի տվյալներ յուրաքանչյուր պատվերի դեպքում:

Հարց: Ջերմաստիճանի ո՞ր միջակայքն է ծածկված:

A: -196°C-ից (բջջային ապակի) մինչև +650°C (կալցիումի սիլիկատ): Ավելի բարձր ջերմաստիճանները կարող են տեղավորվել հատուկ նյութերով. կապվեք մեր ինժեներական թիմի հետ:

Հարց. Ինչպե՞ս եք կանխում մեկուսիչ բլոկի կտրումը սահող գործողությունից:

A: Սահիկի հարթությունը գտնվում է մեկուսիչ բլոկի տակ, և կոշտ բեռի բաշխման ափսեը բաժանում է երկուսը: Մեկուսիչը միայն սեղմում է բեռը. սահող ուժերը փոխանցվում են անմիջապես մետաղական մակերեսների միջև:

Հարց. Կարո՞ղ եմ սլայդի հենարան ստանալ, որը նաև ուղղորդում է խողովակը կողային:

A: Այո: Մենք կարող ենք ինտեգրալ ուղեցույցի թիթեղներ ավելացնել աջակցության մարմնին՝ թույլ տալով առանցքային շարժում՝ միաժամանակ զսպելով կողային տեղաշարժը:

Յուրաքանչյուր ապրանք ամբողջությամբ փորձարկված է տանը, նախքան առաքումը

Մինչև առաքումը, յուրաքանչյուր ապրանք անցնում է ներքին փորձարկման ամբողջական ծրագիր: Այս ծրագիրը ներառում է ծավալային և տեսողական ստուգում, PMI (Positive Material Identification), կարծրության փորձարկում, MT/PT ոչ կործանարար փորձարկում, որտեղ կիրառելի է, զսպանակային բեռնվածքի փորձարկում բեռի տեղաշարժի կորերով և ծածկույթի հաստության չափում: Գործարանային փորձարկման հաշվետվությունները (FTR) և նյութերի փորձարկման հաշվետվությունները (MTR) մատակարարվում են առաքման հետ:

Այս ներքին փորձարկումը ILAC-ի կողմից հավատարմագրված երրորդ կողմի թեստավորում չէ

Եթե ​​պահանջվում է երրորդ կողմի ականատեսների փորձարկում կամ լաբորատոր փորձարկում, այն կարող է կազմակերպվել առանձին՝ որպես կամընտիր ծառայություն:

Երրորդ կողմի կամընտիր ստուգման ծառայություններ (մեջբերված է առանձին)

1. Նյութի փորձարկում

Հասանելի են քիմիական կազմի վերլուծություն, առաձգական փորձարկում, Charpy ցածր ջերմաստիճանի ազդեցության փորձարկում և կարծրության փորձարկում:

2. Եռակցման NDT

Մագնիսական մասնիկների թեստավորում (MT), հեղուկ ներթափանցման փորձարկում (PT), ուլտրաձայնային փորձարկում (UT) և ռադիոգրաֆիկ թեստավորում (RT):

3. Spring Load Performance Testing

Ներառված են բեռ-տեղաշարժման կորերը:

4. Տաք ցինկապատման / էպոքսիդային ծածկույթի կոռոզիայից պաշտպանության ստուգում

5. Ականատեսների փորձարկում, գործարանային հսկողություն և նախնական առաքման ստուգում (PSI)

Ինչն է մեզ տարբերվում

Հենանիշներ LISEGA խողովակների աջակցության միջազգային համակարգի դեմ

Բեռի ճշգրտության, փորձարկման ստանդարտների և փաստաթղթերի համակարգերի համար մենք օգտագործում ենք LISEGA խողովակների աջակցության միջազգային համակարգը որպես մեր չափանիշ:

Ավելի քան ստանդարտ ներքին արտադրող

Ստանդարտ հայրենական արտադրողը սովորաբար մատակարարում է միայն արտադրանքը: Մենք ավելի հեռուն ենք գնում՝ ապահովելով բեռ-տեղաշարժի կորը յուրաքանչյուր զսպանակային միավորի հետ: Մենք նաև օգնում ենք կազմակերպել երրորդ կողմի SGS թեստավորում և տեսած ստուգումներ, ինչպես նաև աջակցում ենք փաստաթղթերի վերանայմանը PE/CPE ինժեներների կողմից արտասահմանյան նախագծերի համար:
