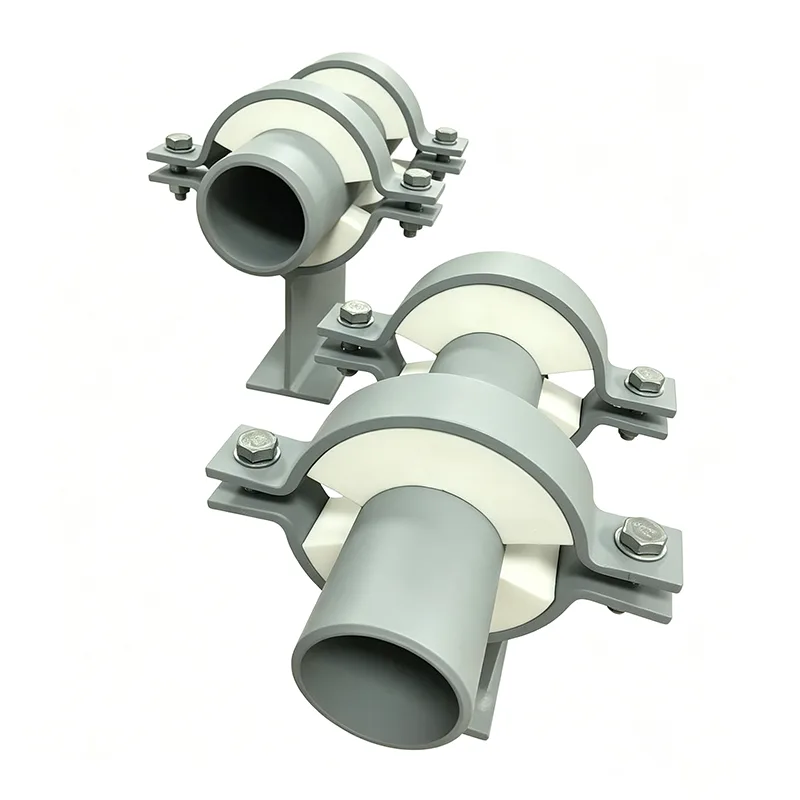

Մեկուսացված խողովակների հենարաններ

Սա հատուկ նախագծված հենարան է մեկուսացված խողովակաշարերի համար, որը նախագծված է ճշգրիտ մշակված և սեղմումով կաղապարված PTFE-ից պատրաստված մեկուսացման համար: Ներկայումս ռուսական շուկայում այս ապրանքի մեծ պահանջարկ կա: Չինաստանում PTFE արտադրանքի որակը զգալիորեն տարբերվում է, ինչը դժվարացնում է միջազգային առևտրականների համար բարձրորակ ապրանքներ գտնելը: Մեր ընկերությունն օգտագործում է պրեմիում նյութեր և արտադրում է DN20-ից մինչև DN1200 չափսերի աջակցող սարքեր:

Այլապես լավ մեկուսացված խողովակի վրա չմեկուսացված հենարանը համակարգի անցք է: Սառեցված ջրագծի վրա այն կաթում է խտացում: Գոլորշի գծի վրա այն ջերմություն է արձակում: Կրիոգեն խողովակի վրա այն օդից դուրս է հանում խոնավությունը և այն ամուր սառեցնում: Մեկուսացված խողովակի հենարանի նպատակն է փակել այդ բացը. տանել խողովակի քաշը, պարունակությունը և մեկուսացումը, առանց խողովակի և կառուցվածքի միջև ջերմային կարճ միացում ստեղծելու:

Yangzhou Tianshun-ը 2012 թվականից նախագծել և արտադրել է մեկուսացված խողովակների հենարաններ՝ թաղային հովացման ցանցերի, արդյունաբերական գոլորշու համակարգերի, LNG տերմինալների և սննդի վերամշակման գործարանների համար ամբողջ աշխարհում: Մենք կառուցում ենք յուրաքանչյուր հենարան որպես մեկ բեռնվածքի վրա փորձարկված հավաքակազմ, որտեղ մեկուսացման բլոկն ամբողջությամբ ինտեգրված է, այնպես որ դուք ստիպված չեք լինի տեղում ստեղծել ջերմային անջատում:

Ինչպես է աշխատում ջերմային ընդմիջումը

Ստանդարտ խողովակային կոշիկի մեջ մետաղական թամբը ուղղակիորեն դրված է մետաղական հիմքի ափսեի վրա: Ջերմությունը կամ ցուրտը անցնում են ուղիղ միջով: Մեկուսացված հենարանի մեջ կոշտ մեկուսիչ բլոկը նստած է երկու մետաղական մասերի միջև: Խողովակի բեռը թամբից անցնում է մեկուսացման մեջ, իսկ մեկուսացումից՝ հիմքի ափսեի մեջ: Ոչ մի կետում թամբը չի դիպչում հիմքի ափսեին: Բլոկը մշակվում է այնպես, որ համապատասխանի խողովակի տրամագիծը մի երեսի վրա, իսկ պողպատե հիմքը մյուս կողմից՝ տալով ամբողջական շփում և առանց կետային բեռների:

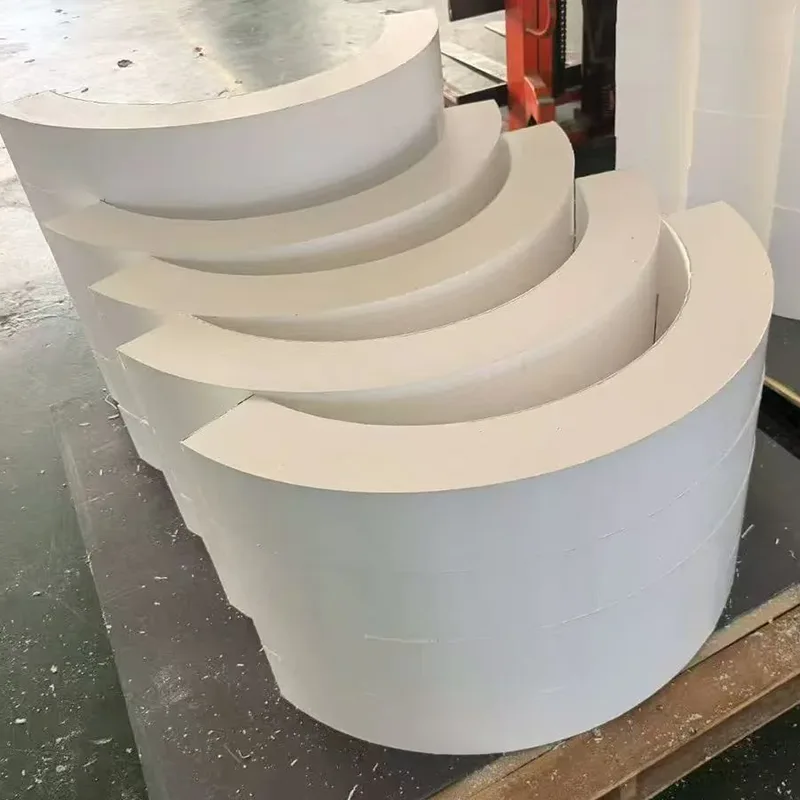

Բլոկի նյութը ընտրված է դիզայնի ջերմաստիճանում ամուր մնալու համար: Բարձր խտության պոլիիզոցիանուրատ (PIR) աշխատում է սառեցված ջրի և գլիկոլային գծերի համար: Բջջային ապակին սպասարկում է կրիոգենիկ ծառայություն մինչև -196°C և առաջարկում է գրեթե զրոյական ջրային գոլորշի թափանցելիություն: Կալցիումի սիլիկատը վերցնում է գոլորշու և տաք յուղի գծերը մինչև 650°C: Բլոկի սեղմման ուժը ստուգվում է հիդրոփորձարկման ամբողջական բեռի համեմատ, ոչ միայն գործառնական քաշի, այնպես որ այն չփշրվի գործարկման ընթացքում:

Գոլորշիների արգելք, որը կանգ չի առնում աջակցության վրա

Սառը խողովակների վրա խոնավության ներթափանցումը ամենամեծ երկարաժամկետ սպառնալիքն է: Ջրային գոլորշին, որը ներթափանցում է մեկուսացման մեջ, ի վերջո կխտանա, կսառչի կամ կոռոզիայի ենթարկվի խողովակի մակերեսը: Մեր մեկուսացված հենարանները կառուցված են մեկուսացման բլոկի շուրջ շարունակական մետաղական կնքման մանյակով: Կայքի անձնակազմը խողովակի մեկուսիչ բաճկոնն անցկացնում է մինչև այս օձիքը և փակում այն ​​սոսինձով կամ ժապավենով: Ոչ մի բաց: Ձեռքով կտրված կարկատ չկա: Պարզապես մաքուր, ստուգելի գոլորշի կնիքը, որը ամուր է մնում:

Երբ խողովակը պետք է սահի, մեկուսացումը մնում է տեղում

Շատ մեկուսացված գծեր ընդարձակվում և սեղմվում են ջերմաստիճանի հետ: Ֆիքսված աջակցությունը կպայքարի այդ շարժման դեմ։ Մենք ինտեգրում ենք ցածր շփման լոգարիթմական մակերեսը անմիջապես աջակցող սարքի մեջ: Հղկված չժանգոտվող պողպատի թերթիկը միացված է մեկուսիչ բլոկի ներքևի մասին (կամ դրա տակ գտնվող բեռի բաշխման թիթեղին): PTFE կամ գրաֆիտով ներծծված բարձիկ ամրացված է հիմքի ափսեի վերևին: Երկու մակերեսները սահում են միմյանց դեմ այնքան ցածր շփման գործակիցով, որ խողովակի սեփական ջերմային ուժերը կարողանան հաղթահարել այն: Ամբողջ սլայդի միջերեսը փակված է աջակցության մարմնի մեջ՝ պաշտպանված փոշուց, ավազից և ջրից, ուստի այն մնում է ազատորեն շարժվող համակարգի ողջ կյանքի ընթացքում:

Կառուցված է ձեր խողովակի բնութագրերին համապատասխանելու համար, այլ ոչ թե կատալոգի

Մենք դարակից մեկուսացված հենարան չենք ընտրում: Յուրաքանչյուր պատվեր կազմաձևված է ձեր՝

Խողովակների չափը և պատի հաստությունը

Մեկուսիչ նյութ և հաստություն

Աշխատանքային և նախագծման ջերմաստիճանները

Աջակցող բեռներ (deadweight, hydrotest, երբեմն)

Շարժման պահանջներ (առանցքային սլայդ, ֆիքսված խարիսխ, կողային ուղեցույց)

Շրջակա միջավայրի ազդեցություն (ներսի, բացօթյա, ափամերձ, լվացման, հրդեհի գոտի)

Պողպատե բաղադրիչները տաք ցինկապատ ածխածնային պողպատից են որպես ստանդարտ, չժանգոտվող պողպատով (304L, 316L) հասանելի քայքայիչ կամ հիգիենիկ կիրառությունների համար: Ամբողջ կառուցվածքային եռակցումը կատարվում է որակավորված եռակցողների կողմից՝ հավաստագրված ընթացակարգերի ներքո:

Դիմումներ տարբեր ոլորտներում

Սառեցված ջուր և թաղամասային սառեցում. Չի խտանում, չկա կաթում, չկա CUI:

Գոլորշի և տաք ջուր. նվազագույն ջերմության կորուստ, հպման անվտանգ ջերմաստիճան և սահող թիթեղներ, որոնք հարմարեցնում են ընդլայնմանը:

Կրիոգեն և LNG. Բջջային ապակե մեկուսիչ բլոկներ, չժանգոտվող պողպատից մարմիններ և սառը կոշիկներ, որոնք կանխում են կառուցվածքի սառույցը:

Սննդամթերք և դեղագործություն. չժանգոտվող պողպատ, հիգիենիկ հարդարում, պարկուճային մեկուսացում և ամբողջական լվացման համատեղելիություն:

Նավթ և գազ. թթու սպասարկման նյութեր, հակահրդեհային ընտրանքներ և ափամերձ և օֆշորային միջավայրերի համար գոլորշի չպարունակող նմուշներ:

Փաստաթղթեր, որոնք ապահովում են յուրաքանչյուր պատվեր

Յուրաքանչյուր առաքում ներառում է EN 10204 Type 3.1 նյութի վկայագրեր, մեկուսացման տվյալների թերթիկներ՝ սեղմման ուժի և ջերմային հաղորդունակության արժեքներով, չափերի ստուգման հաշվետվություններ և բեռնվածքի փորձարկման վկայագրեր, երբ պահանջվում է: Նավթի և գազի նախագծերի համար մենք կարող ենք տրամադրել HIC թեստային հաշվետվություններ և NACE համապատասխանության փաստաթղթեր: Սննդի համար նախատեսված կիրառությունների համար մակերեսի հարդարման հաշվետվությունները և նյութերի հայտարարագրերը ստանդարտ են:

ՀՏՀ

Հարց: Կարո՞ղ եք համապատասխանել մեկուսացման ցանկացած տեսակի և հաստության:

A: Այո: Մենք մշակում ենք մեկուսիչ բլոկը ձեր խողովակի ճշգրիտ OD-ի և մեկուսացման հաստության համար, և ընտրում ենք բլոկի նյութը ձեր աշխատանքային ջերմաստիճանի համար:

Հ. Եթե անհրաժեշտ է շարժում, մատակարարում եք ամբողջական միավորը, ներառյալ սլայդը:

A: Այո: Մենք կարող ենք հիմքում ինտեգրել PTFE կամ գրաֆիտի սլայդ ափսե, որոնք բոլորը կցված են աջակցության մարմնի մեջ:

Հարց: Ինչպե՞ս եք կանխում մեկուսացման բլոկի խոնավացումը:

A: Բլոկը ամբողջությամբ պարփակված է պողպատե աջակցության մարմնի մեջ, և մենք ապահովում ենք մետաղական կնքման մանյակ խողովակի մեկուսացման հետ շարունակական գոլորշիների արգելքի միացման համար:

Հարց. Իսկ եթե իմ խողովակը չժանգոտվող պողպատից է կամ պահանջում է հիգիենիկ պայմաններ:

A: Մենք պատրաստում ենք ամբողջ հենարանը 304L կամ 316L չժանգոտվող պողպատից՝ թթու և պասիվացված մակերեսներով, որը հարմար է լվացման և սննդի համար նախատեսված միջավայրերի համար:

Հարց: Կարո՞ղ եմ ստանալ կրակային գնահատված տարբերակ:

A: Այո: Մենք կարող ենք ներառել պասիվ հրդեհային պաշտպանության նյութեր, որոնք գնահատված են ցելյուլոզային կամ ռեակտիվ հրդեհի ազդեցության համար՝ պահպանելով կրող ամբողջականությունը պահանջվող ժամանակահատվածում:

Մեկուսացված խողովակի հենարանը մեծ նախագծի փոքր բաղադրիչն է, սակայն ձախողվածը` ջախջախված մեկուսացումը, պառակտված գոլորշիների արգելքը, խցանված սահող թիթեղը, կարող է ստիպել չնախատեսված անջատում: Մենք տրամադրում ենք այս աջակցությունը ավելի քան մեկ տասնամյակ՝ առաքելով ավելի քան 45 երկրներ, ընդ որում մեր բիզնեսի ավելի քան 70%-ը գալիս է կրկնվող հաճախորդներից: Այդ գրառումը գոյություն ունի, քանի որ մենք յուրաքանչյուր աջակցություն ենք վերաբերվում որպես ինժեներական հավաքակազմ, այլ ոչ թե պահեստային ապրանք: Ուղարկեք մեզ ձեր խողովակների գրաֆիկը և մեկուսացման առանձնահատկությունները: Մենք մեկ օրվա ընթացքում կվերադարձնենք ծավալային առաջարկ և հաստատուն գին:
