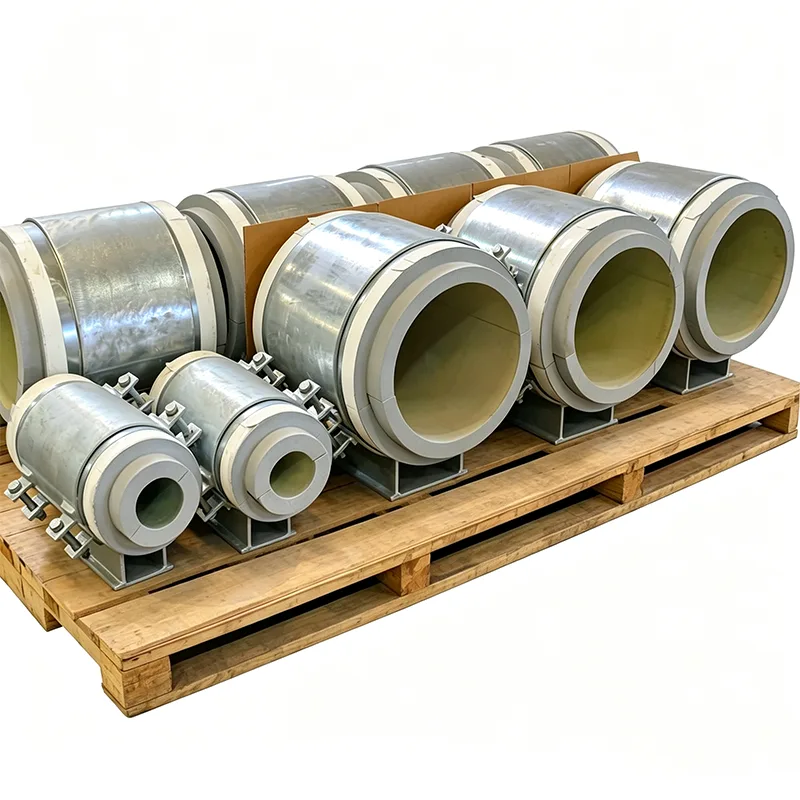

Հիմքի վրա տեղադրված նախնական մեկուսացված խողովակների հենարաններ

Խողովակների հենարանների շուրջ դաշտային մեկուսացումը թույլ կետեր է ստեղծում ցանկացած նախամեկուսացված համակարգում: Yangzhou Tianshun's Base Mounted Pre-Insulated Pipe Supports-ը գալիս է որպես մեկ գործարանում կառուցված միավոր՝ ամբողջությամբ պարփակված մեկուսիչ բլոկով, ինտեգրված գոլորշիների արգելքով և կամընտիր սլայդային թիթեղներով. Խնդրեք գնանշում, ուղարկեք ձեր մեկուսացման առանձնահատկությունները կամ քննարկեք ձեր նախագծի պահանջները:

Նախապես մեկուսացված խողովակաշարերի նախագծում՝ կենտրոնական ջեռուցման, հովացման ցանցեր կամ արդյունաբերական տաք և սառը գծեր, մեկուսացման համակարգը նույնքան ուժեղ է, որքան նրա ամենաթույլ կետը: Աջակցման վայրերը սովորաբար այդ թույլ կետն են: Խողովակի կոշիկի շուրջ դաշտային մեկուսացումը, բլոկի նյութը չափի կտրելը և գոլորշիների արգելքը անհարմար դիրքերում կնքելը ժամանակ է պահանջում, մեծապես կախված է տեղադրողի հմտությունից և դժվար է պատշաճ կերպով ստուգել, ​​երբ ծածկույթը շարունակվի:

Հիմքի վրա տեղադրված նախամեկուսացված խողովակների հենարանները վերացնում են այդ տեղանքի աշխատանքը: Կրող մեկուսիչ բլոկը գործարանային ամրացված է մետաղական աջակցության մարմնի ներսում և կնքված է շարունակական բաճկոնով, նախքան այն երբևէ հեռանալը մեր գործարանից: Հավաքածուն տեղ է հասնում որպես մեկ, տեղադրման համար պատրաստ միավոր. ամրացրեք այն հիմքին կամ պողպատին, դրեք խողովակը և միացրեք հարակից խողովակի մեկուսացումը անմիջապես հենարանի ներկառուցված կնքման օձիքին: Մենք այս հենարաններն արտադրում ենք Յանչժոուի մեր հաստատությունում 2012 թվականից այն նախագծերի համար, որտեղ հետևողականությունը, արագությունը և երկարաժամկետ մեկուսացման կատարումը սակարկելի չեն:

Ինչ եք ստանում մեկ գործարանում կառուցված ժողովում

Յուրաքանչյուր հիմքի վրա տեղադրված նախամեկուսացված խողովակի աջակցությունը բաղկացած է երեք ինտեգրված շերտերից.

Կոշտ պողպատե հիմքի թիթեղ՝ նախապես փորված խարիսխի պտուտակով անցքերով, որոնք չափվում են ձեր կառուցվածքային բեռնվածության և սեյսմիկ պահանջներին համապատասխան:

Բարձր խտության մեկուսիչ բլոկ, որը ընտրված է աշխատանքային ջերմաստիճանի համար, ամբողջությամբ գրավված մետաղական մարմնի ներսում: Մինչև 140°C տաք ծառայությունների համար մենք սովորաբար օգտագործում ենք բարձր խտության պոլիուրեթանային (PUR) կամ պոլիիզոցիանուրատ (PIR): Սառեցված ջրի և զրոյից ցածր կիրառությունների համար օգտագործվում է փակ բջջային ապակի կամ PIR՝ ցածր ջերմաստիճանի սպասարկման վարկանիշով:

Խողովակի օրորոց կամ թամբ, որը բեռը բաշխում է մեկուսիչ բլոկի մեջ, մեխանիկորեն ամրագրված՝ ռոտացիան կամ բարձրացումը կանխելու համար: Օրորոցը նախագծված է խողովակի արտաքին տրամագծին համապատասխանող շառավղով և ներառում է պաշտպանիչ շերտ՝ ծածկույթի վնասումը կանխելու համար:

Ամբողջ մետաղական հավաքածուն ստանդարտորեն տաք ցինկապատ է, չժանգոտվող պողպատով, որը հասանելի է քայքայիչ միջավայրերի համար: Քանի որ մեկուսիչ բլոկը միացված է վերահսկվող գործարանային պայմաններում, սեղմման բեռնվածքի ուղին կատարյալ ուղղահայաց է, և օդային բացեր չկան, որոնք թույլ կտան կոնվեկտիվ ջերմության կորուստ կամ խոնավության արտագաղթ ժամանակի ընթացքում:

Ոչ ջերմային կամուրջներ, ոչ գոլորշիների արտահոսք

Այս աջակցության որոշիչ առանձնահատկությունն այն է, որ պողպատե հիմքի ափսեը և խողովակի օրրանը երբեք չեն դիպչում: Մեկուսիչ բլոկը կրում է խողովակի ամբողջ քաշը և գործում է որպես ջերմային ընդմիջում: Սառը խողովակի վրա դա նշանակում է, որ հիմքի ափսեի կամ դրա տակ գտնվող կառուցվածքային պողպատի վրա սառնամանիք չի ձևավորվում: Տաք խողովակի վրա դա նշանակում է, որ հիմքի վրա ջերմություն չի կորչում:

Գոլորշիների արգելքի համար մենք պատրաստում ենք հենարանը պարագծի շուրջ ինտեգրված մետաղական կնքման եզրով: Կայքում կիրառվող խողովակի մեկուսիչ բաճկոնը, լինի դա պարուրաձև պտտվող մետաղական թիթեղ է, թե ջերմային կծկվող թև, կանգնում է այս եզրին և կնքվում է սոսինձով կամ ժապավենով, ստեղծելով շարունակական, ստուգելի գոլորշի կնիք: Մենք նաև նախապես կտրում ենք երկրորդական մեկուսացումը օժանդակ մարմնի շուրջ, որպեսզի տեղամասի անձնակազմը ստիպված չլինի փոփոխել մեկուսացման հատվածները թռիչքի ժամանակ:

Երբ շարժումը պետք է տեղի ունենա աջակցության ժամանակ

Շատ նախամեկուսացված գծերում խողովակը պետք է սահի հենարանի միջով, քանի որ այն ընդլայնվում և կծկվում է: Մենք կարող ենք ինտեգրել ցածր շփման լոգարիթմական մակերեսը հիմքի վրա տեղադրված հենարանի մեջ՝ չվնասելով մեկուսացումը: Հղկված չժանգոտվող պողպատի թերթիկը միացված է մեկուսիչ բլոկի ստորին մասին՝ զուգակցված PTFE-ի կամ գրաֆիտի բարձիկի հետ բազային ափսեի վերևում: Սլայդի ամբողջ հավաքածուն փակված է կնքված աջակցության մարմնի մեջ, այնպես որ ոչ մի փոշի կամ խոնավություն չի կարող հասնել սահող մակերեսներին: Դիզայնի շարժման տիրույթը հաշվարկված է, որպեսզի համապատասխանի ձեր խողովակի լարվածության վերլուծությանը, անվտանգության մեծ մարժան:

Փաստաթղթեր, որոնք համապատասխանում են արտադրանքի որակին

Tianshun-ից նախապես մեկուսացված աջակցության յուրաքանչյուր պատվեր ներառում է.

EN 10204 տիպ 3.1 նյութերի վկայագրեր բոլոր կառուցվածքային պողպատի և պտուտակների համար:

Մեկուսիչ նյութի տվյալների թերթիկները, որոնք թվարկում են ջերմային հաղորդունակությունը, սեղմման ուժը և ջրային գոլորշի թափանցելիությունը նախագծային ջերմաստիճանում:

Չափային ստուգման հաշվետվություններ, որոնք հաստատում են բլոկի հաստությունը, հիմքի ափսեի չափերը և հավաքի ընդհանուր բարձրությունն ու հավասարեցումը:

Գործարանային արտադրության արձանագրություններ, որոնք ցույց են տալիս շրջակա միջավայրի պայմանները միացման և ամրացման ընթացքում, որոնք կարևոր են երկարաժամկետ կպչունության ամբողջականության համար:

Տիպիկ հավելվածներ

Թաղային ջեռուցման և հովացման ցանցեր, որտեղ ստանդարտ են նախամեկուսացված կապակցված խողովակների համակարգերը

Արդյունաբերական ձեռնարկություններում թաղված և վերգետնյա նախամեկուսացված խողովակների դարակներ

LNG և կրիոգեն խողովակաշար, որտեղ գործարանային փակ գոլորշիների արգելքը զգալիորեն նվազեցնում է գործարկման հետաձգումները

Սննդի և դեղագործական օբյեկտներ, որոնք պահանջում են հիգիենիկ, մաքրվող օժանդակ մակերեսներ

Ցանկացած նախագիծ, որտեղ տեղում մեկուսացման աշխատանքների կրճատումը չափելի արժեք է և ժամանակացույցի օգուտ

Ինչու՞ ընտրել Tianshun-ը նախնական մեկուսացված հենարանների համար:

Մենք մեկուսացմանը չենք վերաբերվում որպես հետագա մտքի, և մենք պարզապես բլոկ չենք լցնում ստանդարտ կոշիկի մեջ: Մեր ներքին ինժեներական թիմը վերցնում է ձեր խողովակների չափերը, մեկուսացման առանձնահատկությունները և կառուցվածքային բեռները և կարգավորում է յուրաքանչյուր հենարան այնպես, որ մեկուսիչ բլոկը աշխատի իր թույլատրելի սեղմման լարվածության սահմաններում, գոլորշիների արգելքը կարող է կիրառվել կայքի անձնակազմի կողմից առանց իմպրովիզացիայի, և հիմքի ափսեը համապատասխանի ձեր քաղաքացիական կամ կառուցվածքային պողպատի դասավորությանը: Դիզայնի այս մոտեցումը, որը զուգորդվում է մեր 14 տարվա փորձի և 70%-ից բարձր կրկնվող պատվերի արագության հետ, ապահովում է, որ դուք կստանաք աջակցություն, որը պահպանում է ջերմությունը այնտեղ, որտեղ այն պատկանում է, և խտացումը դուրս չի գալիս:

ՀՏՀ

Հարց: Հնարավո՞ր է փոխարինել մեկուսիչ բլոկը, եթե այն վնասված է:

A: Այն կապակցված է և պատված է, ինչը անիրագործելի է դարձնում դաշտի փոխարինումը: Մենք խորհուրդ ենք տալիս պատվիրել պահեստային հավաքույթ կարևոր վայրերի համար: Պողպատե ամուր մարմինը նվազագույնի է հասցնում բեռնաթափման ժամանակ վնասվելու վտանգը:

Հարց. Ի՞նչ ջերմաստիճանի միջակայք են ընդգրկում այս հենարանները:

A: -196°C-ից մինչև +140°C ստանդարտ PIR/բջջային ապակու համակցությունների համար: Ավելի բարձր ջերմաստիճանների համար կարող են օգտագործվել կալցիումի սիլիկատային բլոկներ:

Հարց. Արդյո՞ք ես պետք է տրամադրեմ իմ սեփական սլայդ ափսեը:

A: Ոչ: Մենք կարող ենք ինտեգրել սլայդ ափսեը պատրաստման ընթացքում, և սահող մակերեսը մնում է կնքված աջակցության մարմնի ներսում:

Հարց: Ինչպե՞ս կնքեմ խողովակի մեկուսացումը ձեր աջակցության վրա:

A: Մենք ապահովում ենք մետաղական կնքման մանյակ ամբողջ աջակցության շուրջ: Ձեր կայքի թիմը պարզապես կապում է խողովակի մեկուսիչ բաճկոնը մինչև այս օձիքը և կնքում այն ​​կայքի ստանդարտ սոսինձ ժապավենով կամ մաստիկով:

Հարց: Ի՞նչ չափանիշներ են կիրառվում:

A: Պողպատի արտադրություն MSS SP-58/69-ի համար: Մեկուսիչ բլոկները համապատասխանում են EN 14305 (բջջային ապակի) կամ EN 13165 (PUR/PIR): Մենք կարող ենք նաև հանդիպել նախագծային հատուկ կոդերի, ինչպիսին է EN 253-ը կենտրոնական ջեռուցման խողովակների համար:

Յուրաքանչյուր ապրանք ամբողջությամբ փորձարկված է տանը, նախքան առաքումը

Մինչև առաքումը, յուրաքանչյուր ապրանք անցնում է ներքին փորձարկման ամբողջական ծրագիր: Այս ծրագիրը ներառում է ծավալային և տեսողական ստուգում, PMI (Positive Material Identification), կարծրության փորձարկում, MT/PT ոչ կործանարար փորձարկում, որտեղ կիրառելի է, զսպանակային բեռնվածքի փորձարկում բեռի տեղաշարժի կորերով և ծածկույթի հաստության չափում: Գործարանային փորձարկման հաշվետվությունները (FTR) և նյութերի փորձարկման հաշվետվությունները (MTR) մատակարարվում են առաքման հետ:

Այս ներքին փորձարկումը ILAC-ի կողմից հավատարմագրված երրորդ կողմի թեստավորում չէ

Եթե ​​պահանջվում է երրորդ կողմի ականատեսների փորձարկում կամ լաբորատոր փորձարկում, այն կարող է կազմակերպվել առանձին՝ որպես կամընտիր ծառայություն:

Երրորդ կողմի կամընտիր ստուգման ծառայություններ (մեջբերված է առանձին)

1. Նյութի փորձարկում

Հասանելի են քիմիական կազմի վերլուծություն, առաձգական փորձարկում, Charpy ցածր ջերմաստիճանի ազդեցության փորձարկում և կարծրության փորձարկում:

2. Եռակցման NDT

Մագնիսական մասնիկների թեստավորում (MT), հեղուկ ներթափանցման փորձարկում (PT), ուլտրաձայնային փորձարկում (UT) և ռադիոգրաֆիկ թեստավորում (RT):

3. Spring Load Performance Testing

Ներառված են բեռ-տեղաշարժման կորերը:

4. Տաք ցինկապատման / էպոքսիդային ծածկույթի կոռոզիայից պաշտպանության ստուգում

5. Ականատեսների փորձարկում, գործարանային հսկողություն և նախնական առաքման ստուգում (PSI)

Ինչն է մեզ տարբերվում

Հենանիշներ LISEGA խողովակների աջակցության միջազգային համակարգի դեմ

Բեռի ճշգրտության, փորձարկման ստանդարտների և փաստաթղթերի համակարգերի համար մենք օգտագործում ենք LISEGA խողովակների աջակցության միջազգային համակարգը որպես մեր չափանիշ:

Ավելի քան ստանդարտ ներքին արտադրող

Ստանդարտ հայրենական արտադրողը սովորաբար մատակարարում է միայն արտադրանքը: Մենք ավելի հեռուն ենք գնում՝ ապահովելով բեռ-տեղաշարժի կորը յուրաքանչյուր զսպանակային միավորի հետ: Մենք նաև օգնում ենք կազմակերպել երրորդ կողմի SGS թեստավորում և տեսած ստուգումներ, ինչպես նաև աջակցում ենք փաստաթղթերի վերանայմանը PE/CPE ինժեներների կողմից արտասահմանյան նախագծերի համար:
