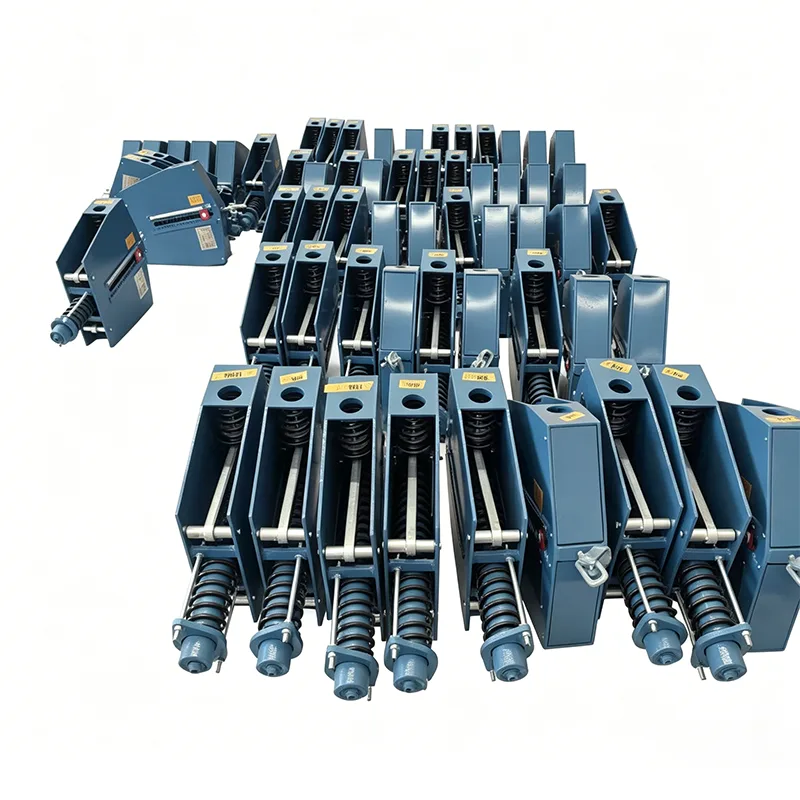

Կախովի մշտական ​​գարնանային աջակցություն

Արդյունաբերական շատ տեղամասերում խողովակաշարերի տակ առկա են սարքավորումներ, անցումներ, փականների խմբեր կամ այլ խոչընդոտներ, ինչը անհնար է դարձնում հատակին տեղադրված հենարանների տեղադրումը: Միևնույն ժամանակ, որոշ մեծ տրամագծով խողովակաշարեր ունենում են 100 մմ-ից ավելի ջերմային տեղաշարժեր, և սովորական փոփոխական զսպանակային հենարանների բեռնվածքի տատանումները կհանգեցնեն խողովակաշարի լարվածության թույլատրելի սահմանների գերազանցմանը:

Բեռի տեղաշարժի կորը՝ ստացված կայուն զսպանակային հենարանի/կախիչի տիպի փորձարկումից։ Հորիզոնական առանցքը նշանակում է տեղաշարժ, իսկ ուղղահայաց առանցքը ներկայացնում է բեռը: Ամբողջ աշխատանքային ճանապարհորդության ընթացքում կորը մնում է մոտավորապես հորիզոնական՝ ցույց տալով, որ աջակցող ուժը հիմնականում մնում է անփոփոխ, երբ խողովակաշարը շեղվում է ջերմային ընդարձակման և կծկման պատճառով:

Այս տեսակի թեստը ստուգում է բեռնվածքի կայունությունը, կայուն զսպանակային ստորաբաժանումների բեռնվածքի կայունությունը և գործառնական հուսալիությունը: Բոլոր արտադրական ստորաբաժանումները ենթակա են բեռնվածքի չափորոշման՝ նախքան առաքումը, բեռի շեղումը վերահսկվում է ±6%-ի սահմաններում՝ համաձայն ANSI/MSS-SP-58-2018 և NB/T47038-2013-ի:

Այս արտադրատեսակները կիրառելի են մեծ ջերմային տեղաշարժով արդյունաբերական խողովակաշարերի համակարգերի համար, ներառյալ հիմնական գոլորշու խողովակաշարերը և բարձր ջերմաստիճանի և բարձր ճնշման այլ խողովակաշարերը:

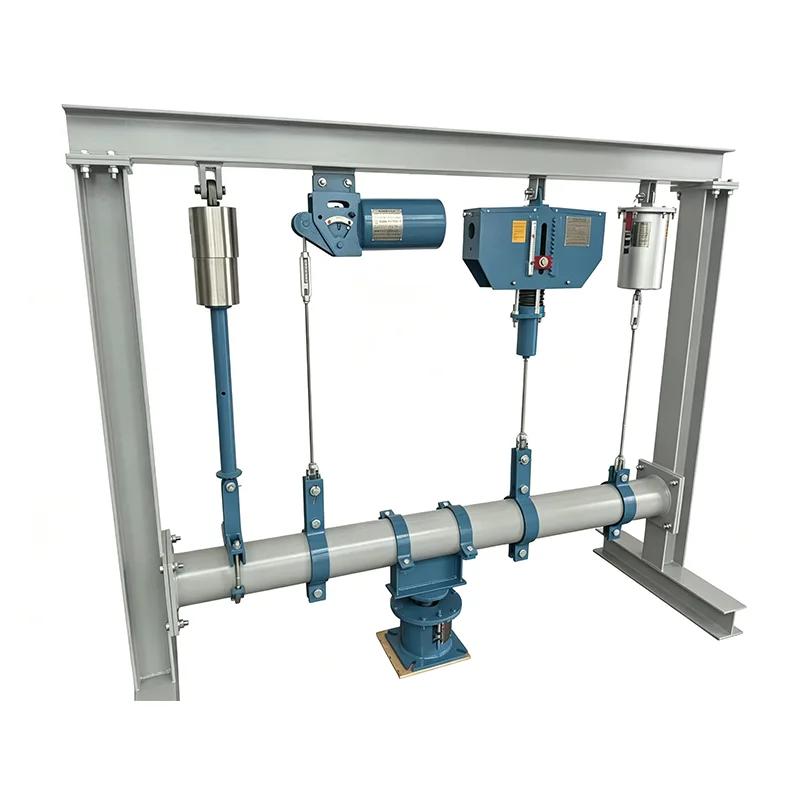

The Hanging Constant Spring Support-ը հիանալի լուծում է այս ոլորտի մարտահրավերը: Այն տեղադրվում է վերևից պողպատե կոնստրուկցիաներից կախովի միջոցով՝ խողովակաշարերի տակ տեղ չզբաղեցնելով, միաժամանակ ապահովելով մշտական ​​աջակցող ուժ՝ ≤5% տատանման արագությամբ ամբողջ հարվածի ողջ ընթացքում:

Ապրանքի տեխնիկական բնութագրերը

Constant Spring Hanger Spec Աղյուսակ	Օրինակ
Մոդել / Սերիա	PH, LH, CA, CS, TH
Բեռնատարողություն (գործող)	0,1 կՆ - 500 կՆ
Ընդհանուր ճանապարհորդություն	50 մմ, 100 մմ, 200 մմ, 400 մմ
Իրական ճանապարհորդություն	Մինչև 600 մմ
Բեռի շեղում (հանդուրժողականություն)	±5% (Ստանդարտ) / ±3% (բարձր գնահատված)
Տեղադրման դիրքը	Հորիզոնական / Ուղղահայաց
Բնակարանային ավարտ	Տաք ցինկապատ / էպոքսիդային
Գործող ջերմաստիճան.	-20°C-ից +80°C (միջավայր)
Spring Coil Նյութ	60Si2Mn / 50CrVA
Բեռի ճշգրտման միջակայք	±10% (դաշտի կարգավորում)

Կախովի և հատակին տեղադրման մեթոդների համեմատություն

Տեղադրման երկու մեթոդներն ունեն իրենց համապատասխան կիրառելի սցենարները տեղանքի տարբեր պայմանների համար, և Կախովի մշտական ​​զսպանակային հենարաններն անփոխարինելի առավելություններ են տալիս տարածության սահմանափակ միջավայրում.

Համեմատության չափ	Կախովի մշտական ​​գարնանային աջակցություն	Հատակի վրա տեղադրված մշտական ​​գարնանային աջակցություն
Տեղադրման վայրը	Վերգետնյա պողպատե կոնստրուկցիաների / բետոնե ճառագայթների տակ	Վերգետնյա / սարքավորումների հարթակներ
Խողովակաշարի տակ գտնվող տիեզերական զբաղմունք	Ոչ մեկը	Ամբողջական զբաղմունք
Տեղադրման դժվարություն	Միջին (պահանջում է շահագործում բարձր բարձրության վրա)	Ցածր
Բեռի փոխանցման ուղի	Խողովակաշար → Աջակցություն → Օդային կառուցվածք	Խողովակաշար → Աջակցություն → Հողային հիմք
Կիրառելի սցենարներ	Ներքևում խոչընդոտներով խողովակաշարեր, բարձրացված խողովակաշարեր	Ներքևում բավարար տարածությամբ խողովակաշարեր
Առավելագույն ծանրաբեռնվածություն	1200 kN	2000 կՆ
Առավելագույն տեղաշարժ	400 մմ	600 մմ

Կառուցվածքային դիզայնը օպտիմիզացված է բացառապես կասեցման պայմանների համար

Հիմք ընդունելով կայուն զսպանակային աջակցության ընդհանուր դիզայնը, կախովի մշտական ​​զսպանակները ենթարկվել են նպատակային օպտիմալացման՝ կախվածության տեղադրման լարվածության բնութագրերի համար.

▶   Դարբնոցային ինտեգրալ բարձրացնող ճարմանդներ. վերին բարձրացնող ճարմանդները կիրառում են մոնոլիտ դարբնոցային տեխնոլոգիա՝ առանց եռակցման թերությունների, ապահովելով անվտանգության գործակիցը 2,5 անգամ:

▶  Հակաճոճային սահմանափակող սարք. հագեցած է լայնակի սահմանափակող կառույցներով՝ շահագործման ընթացքում խողովակաշարի ավելորդ ճոճումը կանխելու համար:

▶  Կախիչի գավազանի կարգավորելի հավաքում. ստանդարտ 1–3 մ երկարությամբ կարգավորվող կախովի ձողեր՝ տեղադրման տարբեր բարձրություններին հարմարվելու համար:

▶  Անվտանգության նախագծում՝ անվտանգության կրկնակի մեխանիզմներ են տեղադրվում միացման բոլոր կետերում՝ բարձր բարձրության վրա ընկնելու համար:

▶  Տեսողական տեղաշարժի ցուցիչ. լայնածավալ թիթեղները տեղադրված են կողքի վրա՝ ցամաքային անձնակազմի կողմից շահագործման կարգավիճակը հեշտ դիտարկելու համար:

Ամբողջական շարքի ստանդարտ բնութագրերի գծապատկեր

Կախովի կայուն զսպանակային հենարանների հինգ ստանդարտ շարքեր հասանելի են արդյունաբերական կիրառման պահանջների մեծ մասը ծածկելու համար.

Մոդելային շարք	Գնահատված բեռնվածության միջակայք (kN)	Գնահատված տեղաշարժի միջակայք (մմ)	Աշխատանքային ջերմաստիճանի միջակայք (℃)	Կախովի ձողի ստանդարտ երկարություն (մ)	Առավելագույն միավորի քաշը (կգ)
HCS-50	1–50	50, 100	-40 ~ +450	1.5	120
HCS-100	50–100 թթ	100, 150	-40 ~ +450	2.0	250
HCS-200	100–200 թթ	150, 200	-40 ~ +550	2.0	480
HCS-500	200–500 թթ	200, 300	-40 ~ +550	2.5	1200
HCS-1200	500–1200 թթ	300, 400	-196 ~ +550	3.0	3500

Բոլոր ապրանքները համապատասխանում են GB/T 17116.2, ANSI/ASME B31.1 և API RP 551 ստանդարտներին:

Չափված արդյունավետությունն ընդդեմ արդյունաբերության ստանդարտների

Կախովի մշտական ​​զսպանակային աջակցության հիմնական կատարողական ցուցանիշները գերազանցում են ազգային ստանդարտ պահանջները: Բոլոր տվյալները բխում են մեր CNAS-ի կողմից հավատարմագրված լաբորատորիայի 100% ամբողջական ստուգման գրառումներից.

Կատարման ցուցիչ	Ազգային ստանդարտ պահանջ	Tianshun չափված արժեքը
Բեռի տատանման արագություն	≤5%	≤4%
Բարձրացնող ազդրի առաձգական ուժ	1,5 անգամ գնահատված բեռ	2,5 անգամ գնահատված բեռ
Եռակցման ոչ կործանարար փորձարկում	20% նմուշառում	100% ամբողջական ստուգում
Հոգնածության կյանք	≥100000 ցիկլեր	≥150,000 ցիկլեր
Կախիչի գավազանի ճշգրտման ճշգրտությունը	± 10 մմ	± 5 մմ

Full-Lifecycle հետագծելի որակի վերահսկման համակարգ

Բարձր բարձրություններում տեղադրված ապրանքների բացարձակ անվտանգությունն ապահովելու համար մենք տալիս ենք արտադրանքի եզակի նույնականացման կոդ յուրաքանչյուր Կախովի մշտական ​​գարնանային աջակցության համար, ինչը հնարավորություն է տալիս կյանքի ցիկլի ամբողջական հետագծելիությունը.

▶  Հումքի հետագծելիություն. պողպատի յուրաքանչյուր խմբաքանակն ուղեկցվում է գործարանի փորձարկման բնօրինակ վկայականով (MTC), և սպեկտրային վերլուծության արդյունքները կապված են նույնականացման կոդով:

▶  Արտադրական գործընթացի գրառումները. օպերատորները և բոլոր կարևոր գործընթացների (եռակցման, ջերմային մշակման, հավաքման) ժամանակային դրոշմները ամբողջությամբ փաստաթղթավորված են:

▶  Ստուգման հաշվետվության արխիվացում. ստուգման բոլոր հաշվետվությունները վերածվում են էլեկտրոնային ֆայլերի և կարող են հարցվել առցանց՝ նույնականացման կոդի միջոցով:

▶  Գործարանային մակնշում. եզակի նույնականացման կոդը, արտադրության ամսաթիվը և տեսուչի համարը փորագրված են ապրանքի անվանման ցուցանակի վրա:

▶  Վաճառքից հետո հետևում. արտադրանքի տեղադրման և շահագործման տեղեկատվությունը համաժամանակյա մուտքագրվում է համակարգ՝ ապահովելով ողջ կյանքի ընթացքում տեխնիկական աջակցություն:

Տիպիկ կիրառման սցենարներ և գրանցում

Hanging Constant Spring Supports-ը հաջողությամբ կիրառվել է ավելի քան 320 արդյունաբերական նախագծերում ամբողջ աշխարհում, որոնց կուտակային առաքումները գերազանցում են 180,000 միավորը: Տիպիկ սցենարները ներառում են.

▶  Էլեկտրակայաններում հիմնական գոլորշու և տաքացվող գոլորշու խողովակաշարերի բարձր բարձրության հատվածները

▶  Բարձրացված տեխնոլոգիական խողովակաշարեր նավթավերամշակման գործարանների տարածքներում

▶  Տանկերի վերին խողովակաշարերը LNG ընդունման տերմինալներում

▶  Պողպատե գործարաններում պայթուցիկ վառարանների տաք օդի խողովակաշարերի կասեցված հատվածներ

▶  Քաղաքներում գետային և խաչմերուկային բարձրացված շոգե խողովակներ

▶  Մեծ տրամագծով խողովակաշարեր ատոմակայանի սովորական կղզիներում

Մենք կարող ենք տրամադրել նախորդ նախագծերի պայմանագրերի պատճենները, սեփականատիրոջ ընդունման հաշվետվությունները և տեղում շահագործման լուսանկարները՝ որպես մեր հնարավորությունների ապացույց:

Բացառիկ տեղադրում և տեխնիկական ծառայություններ

Համապարփակ ներքին փորձարկումն իրականացվում է յուրաքանչյուր ապրանքի վրա մինչև առաքումը

Մինչև առաքումը, յուրաքանչյուր ապրանք անցնում է ներքին փորձարկման ամբողջական գործընթաց: Այս գործընթացը ներառում է ծավալային և տեսողական ստուգում, PMI (Positive Material Identification), կարծրության փորձարկում, MT/PT ոչ կործանարար փորձարկում, որտեղ կիրառելի է, զսպանակային բեռնվածքի փորձարկում բեռի տեղաշարժի կորերով և ծածկույթի հաստության չափում: Տրվում են գործարանային փորձարկման հաշվետվություններ (FTR) և նյութերի փորձարկման հաշվետվություններ (MTR):

Պարզաբանում երրորդ կողմի հավատարմագրման վերաբերյալ

Ներքին փորձարկումը նույնը չէ, ինչ ILAC-ի կողմից հավատարմագրված երրորդ կողմի թեստավորումը: Եթե ​​պահանջվում է երրորդ կողմի ականատեսների փորձարկում կամ լաբորատոր փորձարկում, այն կարող է տրամադրվել որպես առանձին կամընտիր ծառայություն:

Երրորդ կողմի կամընտիր ստուգման ծառայություններ (մեջբերված է առանձին)

1. Նյութի փորձարկում

Այս ծառայությունը ներառում է քիմիական կազմի վերլուծություն, առաձգական փորձարկում, Charpy ցածր ջերմաստիճանի ազդեցության փորձարկում և կարծրության փորձարկում:

2. Եռակցման NDT

Հասանելի մեթոդները ներառում են մագնիսական մասնիկների փորձարկում (MT), հեղուկ ներթափանցման փորձարկում (PT), ուլտրաձայնային փորձարկում (UT) և ռադիոգրաֆիկ փորձարկում (RT):

3. Spring Load Performance Testing

Ներառված են բեռ-տեղաշարժման կորերը:

4. Տաք ցինկապատման / էպոքսիդային ծածկույթի կոռոզիայից պաշտպանության ստուգում

5. Ականատեսների փորձարկում, գործարանային հսկողություն և նախնական առաքման ստուգում (PSI)

Մեր տարբերակիչ առավելությունները

Հենանիշներ LISEGA խողովակների աջակցության միջազգային համակարգի դեմ

Մեր արտադրանքի բեռնվածության ճշգրտությունը, փորձարկման ստանդարտները և փաստաթղթերի համակարգերը համեմատվում են LISEGA խողովակների աջակցման միջազգային համակարգի հետ:

Ավելի քան ստանդարտ ներքին մատակարար

Ի տարբերություն ստանդարտ հայրենական արտադրողների, որոնք ապահովում են միայն արտադրանքն ինքնին, մենք մատակարարում ենք բեռի տեղաշարժի կորը յուրաքանչյուր զսպանակային միավորի հետ: Մենք նաև օգնում ենք կազմակերպել երրորդ կողմի SGS թեստավորում և տեսած ստուգումներ, ինչպես նաև աջակցում ենք փաստաթղթերի վերանայմանը PE/CPE ինժեներների կողմից արտասահմանյան նախագծերի համար:

Հաճախակի տրվող հարցեր (ՀՏՀ)

Հարց: Իսկ եթե տեղադրման բարձրությունը անբավարար է:

Ա. Մենք կարող ենք հարմարեցնել կարճ կախիչի ձողերի տարբերակները՝ ըստ կայքի իրական բարձրության, կամ տրամադրել վերին ներկառուցված տեղադրման լուծումներ՝ տեղադրման տարածքի խնայողությունը առավելագույնի հասցնելու համար:

Հարց: Ինչպե՞ս կարգավորել աջակցության բեռը գետնից:

A: Բոլոր մոդելները հագեցած են գետնին կարգավորվող սարքերով: Բեռի ճշգրտումը կարող է ավարտվել գետնից՝ օգտագործելով հատուկ երկարացված բանալին՝ վերացնելով բարձր բարձրության վրա գործառնությունների անհրաժեշտությունը:

Հարց: Ինչպե՞ս են ապրանքները պաշտպանված փոխադրման ընթացքում:

A: Մենք օգտագործում ենք հատուկ փայտե արկղեր՝ ներքին բարձման նյութերով և ամրացնող սարքերով՝ կանխելու փոխադրման ընթացքում միացնող գավազանի մեխանիզմի դեֆորմացիան: Ներառված է նաև տրանսպորտի կողպման սարք՝ ապահովելու համար արտադրանքը կատարյալ վիճակում տեղ հասնելու համար:
