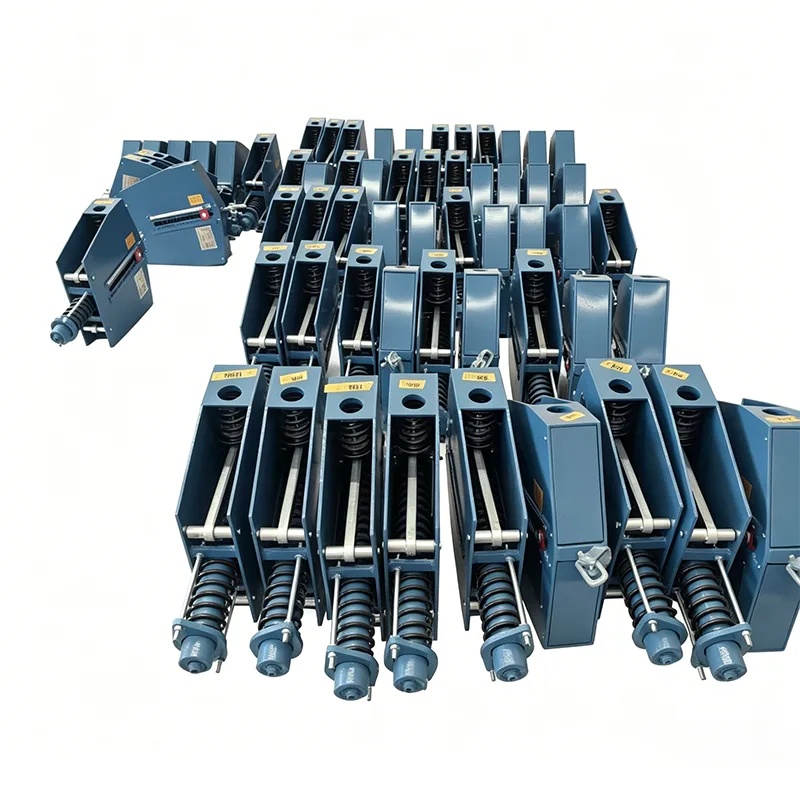

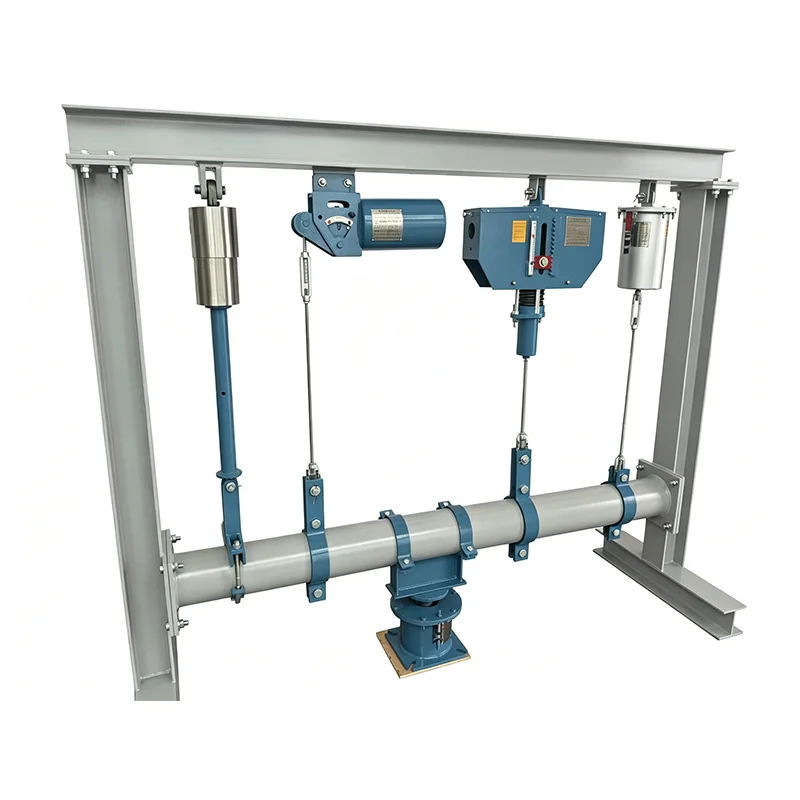

Ուղղահայաց մշտական ​​գարնանային աջակցություն

Երբ խողովակաշարերն ունենում են մեծ ուղղահայաց տեղաշարժեր (ավելի քան 100 մմ) և չափազանց զգայուն են բեռնվածքի տատանումների նկատմամբ, սովորական փոփոխական զսպանակային հենարանների բեռնվածքի տատանումների արագությունը (≤25%) կարող է հանգեցնել խողովակաշարի չափազանց մեծ լարվածության, սարքավորումների միջերեսի վնասմանը և նույնիսկ խողովակաշարի խզմանը: Ուղղահայաց կայուն զսպանակային աջակցությունը ապահովում է գրեթե մշտական ​​աջակցող ուժ (բեռնվածքի տատանումների արագություն ≤5%) ողջ աշխատանքային հարվածի ընթացքում՝ հիմնված պահերի հավասարակշռության սկզբունքի վրա՝ ամբողջությամբ լուծելով մեծ տեղաշարժով խողովակաշարերի լարվածության վերահսկման խնդիրը:

Բեռի տեղաշարժի կորը՝ ստացված կայուն զսպանակային հենարանի/կախիչի տիպի փորձարկումից։ Հորիզոնական առանցքը նշանակում է տեղաշարժ, իսկ ուղղահայաց առանցքը ներկայացնում է բեռը: Ամբողջ աշխատանքային ճանապարհորդության ընթացքում կորը մնում է մոտավորապես հորիզոնական՝ ցույց տալով, որ աջակցող ուժը հիմնականում մնում է անփոփոխ, երբ խողովակաշարը շեղվում է ջերմային ընդարձակման և կծկման պատճառով:

Այս տեսակի թեստը ստուգում է բեռնվածքի կայունությունը, կայուն զսպանակային ստորաբաժանումների բեռնվածքի կայունությունը և գործառնական հուսալիությունը: Բոլոր արտադրական ստորաբաժանումները ենթակա են բեռնվածքի չափորոշման՝ նախքան առաքումը, բեռի շեղումը վերահսկվում է ±6%-ի սահմաններում՝ համաձայն ANSI/MSS-SP-58-2018 և NB/T47038-2013-ի:

Այս արտադրատեսակները կիրառելի են մեծ ջերմային տեղաշարժով արդյունաբերական խողովակաշարերի համակարգերի համար, ներառյալ հիմնական գոլորշու խողովակաշարերը և բարձր ջերմաստիճանի և բարձր ճնշման այլ խողովակաշարերը:

Աշխատանքային սկզբունք

Ուղղահայաց հաստատուն զսպանակային հենարանը օգտագործում է փոխադարձ հավասարակշռությունը զսպանակային ուժի և կապի մեխանիզմով առաջացած պահի միջև: Երբ խողովակաշարը շարժվում է վեր ու վար, զսպանակային դեֆորմացիան ճշգրտորեն փոխհատուցվում է խցիկի և միացման համակարգի միջոցով՝ կայուն պահելով ելքային օժանդակ ուժը: Այս դիզայնը լիովին վերացնում է բեռնվածքի տատանումները, որոնք առաջանում են խողովակաշարի տեղաշարժից, պաշտպանելով խողովակաշարերը և միացված սարքավորումները լրացուցիչ սթրեսից:

Ապրանքի տեխնիկական բնութագրերը

Constant Spring Hanger Spec Աղյուսակ	Օրինակ
Մոդել / Սերիա	PH, LH, CA, CS, TH
Բեռնատարողություն (գործող)	0,1 կՆ - 500 կՆ
Ընդհանուր ճանապարհորդություն	50 մմ, 100 մմ, 200 մմ, 400 մմ
Իրական ճանապարհորդություն	Մինչև 600 մմ
Բեռի շեղում (հանդուրժողականություն)	±5% (Ստանդարտ) / ±3% (բարձր գնահատված)
Տեղադրման դիրքը	Հորիզոնական / Ուղղահայաց
Բնակարանային ավարտ	Տաք ցինկապատ / էպոքսիդային
Գործող ջերմաստիճան.	-20°C-ից +80°C (միջավայր)
Spring Coil Նյութ	60Si2Mn / 50CrVA
Բեռի ճշգրտման միջակայք	±10% (դաշտի կարգավորում)

Ապրանքի կառուցվածքի բաշխում

Ստանդարտ Vertical Constant Spring Support-ը ընդունում է մոդուլային դիզայն, որը բաղկացած է հետևյալ անկախ բաղադրիչներից՝ տեղում հեշտ սպասարկման և փոխարինման համար.

▶  Զսպանակային հավաքում. բարձր ամրության խառնուրդից զսպանակներ, որոնք ենթարկվում են կայունացման ջերմային մշակման

▶  Moment Balance Mechanism. Ճշգրիտ մշակված տեսախցիկ և միացման համակարգ

▶  Բեռը կարգավորող սարք. վերևի պտուտակի կարգավորում՝ աշխատանքի ընթացքում լավ կարգավորելու համար

▶  Տեղաշարժման ցուցիչ համակարգ. մաքուր սանդղակ, որը ցույց է տալիս իրական ժամանակի խողովակաշարի տեղաշարժը

▶  Վերին և ստորին միացման հավաքույթներ. միացման բազմաթիվ տարբերակներ՝ տեղադրման տարբեր պայմաններին հարմարվելու համար

▶  Պաշտպանիչ պատյան. ամբողջովին փակ դիզայն՝ փոշու և քայքայիչ միջավայրի ներթափանցումը կանխելու համար

Հիմնական տարբերակված առավելությունները

Առավելագույն կետ	Հատուկ կատարում	Արժեքը հաճախորդների համար
Մշտական ​​ուժի ճշգրտություն	Բեռի փոփոխության մակարդակը ≤5%, գերազանցում է ազգային ստանդարտները	Նվազեցնում է խողովակաշարի լարվածությունը և երկարացնում սարքավորումների ծառայության ժամկետը
Կոմպակտ կառուցվածք	30% ավելի փոքր, քան ավանդական հորիզոնական կայուն զսպանակները	Խնայում է խողովակների դարակների տարածությունը և հեշտացնում տեղադրումը
Հեշտ տեղադրում	Առաքումից առաջ նախապես կարգավորվել է նշված բեռին	Վերացնում է տեղում բարդ վրիպազերծումը և կրճատում շինարարության ժամկետը
Պարզ սպասարկում	Մոդուլային դիզայն՝ փոխարինելի բաղադրիչներով	Նվազեցնում է պարապուրդի ժամանակը և նվազեցնում պահպանման ծախսերը
Անվտանգ և հուսալի	Հագեցած է ծանրաբեռնվածության և ինսուլտի սահմանափակման սարքերով	Կանխում է պատահական վնասը և ապահովում համակարգի անվտանգությունը

Ստանդարտ բնութագրերի ընտրության աղյուսակ

Մոդելային շարք	Բեռնման միջակայք (kN)	Գնահատված շեղում (մմ)	Աշխատանքային ջերմաստիճան (℃)	Կիրառելի ստանդարտներ
VCH-50	0,5-20	50	-40~+450	ԳԲ/Տ 17116.2
VCH-100	2-50	100	-40~+450	ԳԲ/Տ 17116.2
VCH-150	5-100	150	-40~+450	ԳԲ/Տ 17116.2
VCH-200	10-200 թթ	200	-40~+550	ԳԲ/Տ 17116.2
VCH-300	20-300 թթ	300	-40~+550	ԳԲ/Տ 17116.2
VCH-400	50-500 թթ	400	-196~+550	ANSI/ASME B31.1

Տեղադրման կիրառելի սցենարներ

Ուղղահայաց կայուն զսպանակային աջակցությունը հատկապես հարմար է հետևյալ խողովակաշարերի համակարգերի համար, որոնք պահանջում են ուղղահայաց տեղադրում և մեծ տեղաշարժ.

▶  Գլխավոր գոլորշու խողովակաշարեր և տաքացվող գոլորշու խողովակաշարեր էլեկտրակայաններում

▶  Բարձր ջերմաստիճանի և բարձր ճնշման տեխնոլոգիական խողովակաշարեր նավթավերամշակման և քիմիական գործարաններում

▶  Կրիոգեն հեղուկ խողովակաշարեր LNG տերմինալներում

▶  Պայթուցիկ վառարանների գազի և թթվածնի խողովակաշարերը պողպատի գործարաններում

▶  Բարձր ջերմաստիճանի գոլորշու հիմնական գծեր քաղաքային կենտրոնական ջեռուցման համար

▶  Խոշոր պահեստային տանկերի մուտքի և ելքի միացնող խողովակաշարերը

Տեղադրման և պահպանման ուղեցույցներ

▶  Նախ տեղադրման ստուգում. Ստուգեք, որ արտադրանքի մոդելը, բեռը և շեղումը համապատասխանում են նախագծման պահանջներին և ստուգեք տեղափոխման ընթացքում որևէ վնասի առկայությունը:

▶  Տեղադրման նախազգուշական միջոցներ. հենարանը պահեք ուղղահայաց՝ 1°-ից ոչ ավելի շեղմամբ; տեղադրումից հետո հեռացրեք տրանսպորտի կողպման սարքը

▶  Շահագործումից առաջ. ճշգրտեք բեռը տեղում իրական պայմաններին համապատասխան՝ համոզվելու համար, որ խողովակաշարը հարթ է

▶  Ամենօրյա սպասարկում. վեց ամիսը մեկ ստուգեք տեղաշարժի ցուցիչը և միացման պտուտակի խստությունը. ամեն տարի իրականացնել համապարփակ ստուգում

▶  Փոխարինման ցիկլ. նորմալ աշխատանքային պայմաններում արտադրանքի ծառայության ժամկետը կարող է հասնել 15-20 տարի:

Ծրագրի ստուգում և որակի վերահսկում

Մեր ուղղահայաց մշտական ​​զսպանակային աջակցությունները հաստատվել են բազմաթիվ հիմնական նախագծերում ամբողջ աշխարհում, այդ թվում՝

▶ 300 ՄՎտ հզորությամբ ՋԷԿ-ի հիմնական շոգատար համակարգ

▶  տարեկան 10 միլիոն տոննա վերամշակման և քիմիական ինտեգրման նախագիծ

▶  LNG տերմինալի կրիոգեն խողովակաշարի նախագիծ

Համապարփակ ներքին փորձարկումն իրականացվում է յուրաքանչյուր ապրանքի վրա մինչև առաքումը

Մինչև առաքումը, յուրաքանչյուր ապրանք անցնում է ներքին փորձարկման ամբողջական գործընթաց: Այս գործընթացը ներառում է ծավալային և տեսողական ստուգում, PMI (Positive Material Identification), կարծրության փորձարկում, MT/PT ոչ կործանարար փորձարկում, որտեղ կիրառելի է, զսպանակային բեռնվածքի փորձարկում բեռի տեղաշարժի կորերով և ծածկույթի հաստության չափում: Տրվում են գործարանային փորձարկման հաշվետվություններ (FTR) և նյութերի փորձարկման հաշվետվություններ (MTR):

Պարզաբանում երրորդ կողմի հավատարմագրման վերաբերյալ

Ներքին փորձարկումը նույնը չէ, ինչ ILAC-ի կողմից հավատարմագրված երրորդ կողմի թեստավորումը: Եթե ​​պահանջվում է երրորդ կողմի ականատեսների փորձարկում կամ լաբորատոր փորձարկում, այն կարող է տրամադրվել որպես առանձին կամընտիր ծառայություն:

Երրորդ կողմի կամընտիր ստուգման ծառայություններ (մեջբերված է առանձին)

1. Նյութի փորձարկում

Այս ծառայությունը ներառում է քիմիական կազմի վերլուծություն, առաձգական փորձարկում, Charpy ցածր ջերմաստիճանի ազդեցության փորձարկում և կարծրության փորձարկում:

2. Եռակցման NDT

Հասանելի մեթոդները ներառում են մագնիսական մասնիկների փորձարկում (MT), հեղուկ ներթափանցման փորձարկում (PT), ուլտրաձայնային փորձարկում (UT) և ռադիոգրաֆիկ փորձարկում (RT):

3. Spring Load Performance Testing

Ներառված են բեռ-տեղաշարժման կորերը:

4. Տաք ցինկապատման / էպոքսիդային ծածկույթի կոռոզիայից պաշտպանության ստուգում

5. Ականատեսների փորձարկում, գործարանային հսկողություն և նախնական առաքման ստուգում (PSI)

Մեր տարբերակիչ առավելությունները

Հենանիշներ LISEGA խողովակների աջակցության միջազգային համակարգի դեմ

Մեր արտադրանքի բեռնվածության ճշգրտությունը, փորձարկման ստանդարտները և փաստաթղթերի համակարգերը համեմատվում են LISEGA խողովակների աջակցման միջազգային համակարգի հետ:

Ավելի քան ստանդարտ ներքին մատակարար

Ի տարբերություն ստանդարտ հայրենական արտադրողների, որոնք ապահովում են միայն արտադրանքը, մենք յուրաքանչյուր զսպանակային միավորի հետ մատակարարում ենք բեռի տեղաշարժի կոր: Մենք նաև օգնում ենք կազմակերպել երրորդ կողմի SGS թեստավորում և տեսած ստուգումներ, ինչպես նաև աջակցում ենք փաստաթղթերի վերանայմանը PE/CPE ինժեներների կողմից արտասահմանյան նախագծերի համար:

Աջակցող ծառայություններ

▶  Անվճար տեխնիկական ընտրություն և խողովակաշարի լարվածության վերլուծություն

▶  Անհատականացված դիզայնի ծառայություններ ոչ ստանդարտ արտադրանքների համար

▶  Տեղում տեղադրման ուղեցույց և տեխնիկական ուսուցում

▶  12-ամսյա երաշխիքային ժամկետ՝ ցմահ տեխնիկական աջակցությամբ

▶  Շտապօգնության պահեստամասերի մատակարարում 48-ժամյա պատասխանով

Ուղղահայաց մշտական ​​զսպանակային աջակցության մասին ավելի մանրամասն տեղեկությունների համար դիմեք մեր տեխնիկական թիմին՝ մասնագիտական ​​ընտրության խորհրդատվության համար:

Հաճախակի տրվող հարցեր (ՀՏՀ)

Հարց: Ո՞րն է տարբերությունը ուղղահայաց և հորիզոնական կայուն զսպանակային հենարանների միջև:

A: Հիմնական տարբերությունները կայանում են տեղադրման եղանակի և տարածքի զբաղեցման մեջ: Ուղղահայաց կայուն զսպանակային հենարանները տեղադրվում են ուղղահայաց և զբաղեցնում են ավելի քիչ հորիզոնական տարածք, ինչը նրանց հարմար է դարձնում խողովակների նեղ դարակների տարածքների համար: Հորիզոնական կայուն զսպանակները տեղադրվում են հորիզոնական և ավելի շատ ուղղահայաց տարածություն են զբաղեցնում, որը հարմար է գլխի բավարար տարածք ունեցող վայրերի համար:

Հարց. Կարո՞ղ է արդյոք ձեր Ուղղահայաց կայուն զսպանակային աջակցությունը տեղում կարգավորել իր բեռը:

A: Այո: Արտադրանքը վերին մասում հագեցած է հատուկ բեռնվածքի կարգավորիչ պտուտակով, որը թույլ է տալիս կարգավորել խողովակաշարի շահագործման ընթացքում առանց անջատման: Կարգավորման միջակայքը գնահատված բեռի ± 10% է:

Հարց: Արդյո՞ք այս արտադրանքը հարմար է ցածր ջերմաստիճանի միջավայրերի համար:

A: Այո: Մենք առաջարկում ենք հատուկ ցածր ջերմաստիճանի մոդելներ, որոնք ընդունում են կրիոգեն դիմացկուն նյութեր և հատուկ մշակման գործընթացներ: Նրանք կարող են նորմալ աշխատել մինչև -196℃ ջերմաստիճանի դեպքում և հարմար են կրիոգեն խողովակաշարային համակարգերի համար, ինչպիսիք են LNG-ը:
