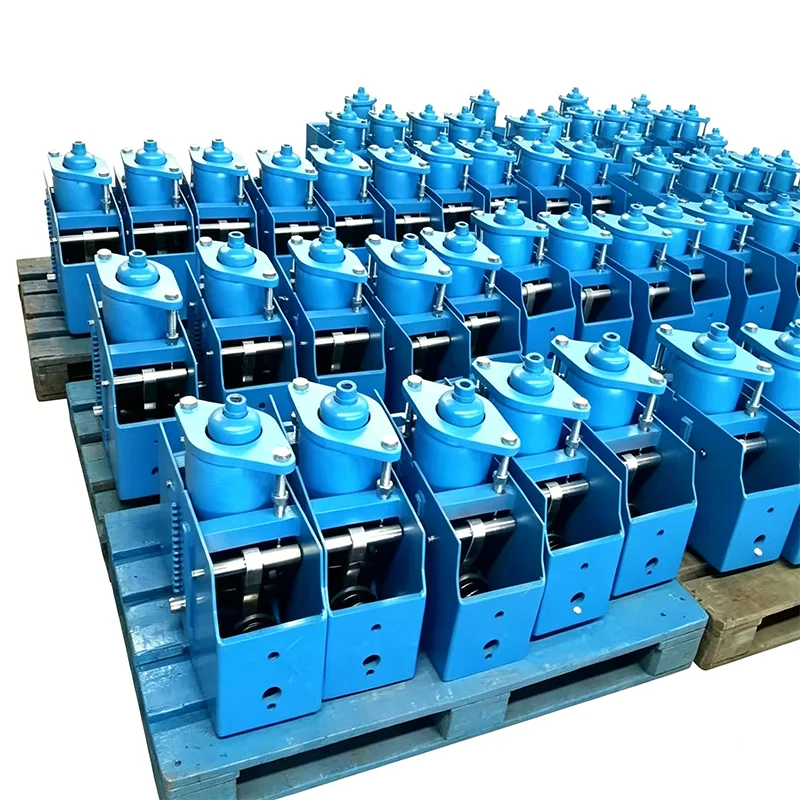

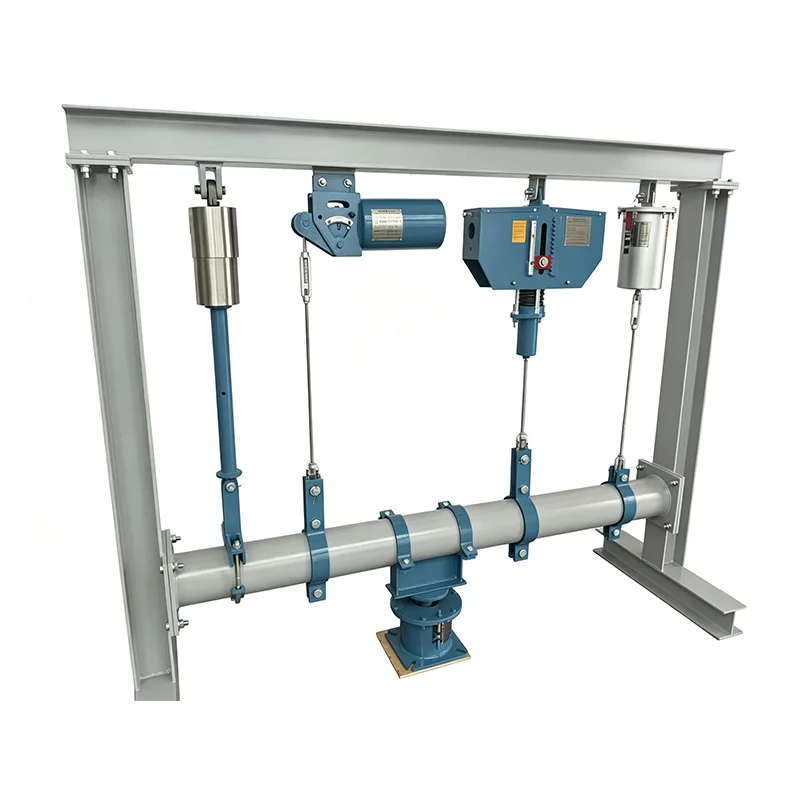

Հորիզոնական մշտական ​​գարնանային աջակցություն

Շատ արդյունաբերական տեղամասերում խողովակաշարերի վերևում սահմանափակ տարածությունը անհնար է դարձնում ուղղահայաց կայուն զսպանակային հենարանների տեղադրումը: Միևնույն ժամանակ, որոշ խողովակաշարեր պահանջում են աջակցություն կողքից կամ ներքևից, իսկ աջակցության ավանդական մեթոդները պայքարում են մեծ տեղաշարժերի պայմաններում ուժի մշտական ​​պահանջները բավարարելու համար: The Horizontal Constant Spring Support-ը հատուկ արտադրանք է, որը նախատեսված է հատուկ այս խնդիրները լուծելու համար: Այն տեղադրվում է հորիզոնական խողովակաշարերի ներքևում կամ կողքին՝ ապահովելով կայուն աջակցող ուժ ամբողջ աշխատանքային ինսուլտի ընթացքում՝ 5%-ի սահմաններում վերահսկվող բեռի փոփոխման արագությամբ:

Բեռի տեղաշարժի կորը՝ ստացված կայուն զսպանակային հենարանի/կախիչի տիպի փորձարկումից։ Հորիզոնական առանցքը նշանակում է տեղաշարժ, իսկ ուղղահայաց առանցքը ներկայացնում է բեռը: Ամբողջ աշխատանքային ճանապարհորդության ընթացքում կորը մնում է մոտավորապես հորիզոնական՝ ցույց տալով, որ աջակցող ուժը հիմնականում մնում է անփոփոխ, երբ խողովակաշարը շեղվում է ջերմային ընդարձակման և կծկման պատճառով:

Այս տեսակի թեստը ստուգում է բեռնվածքի կայունությունը, կայուն զսպանակային ստորաբաժանումների բեռնվածքի կայունությունը և գործառնական հուսալիությունը: Բոլոր արտադրական ստորաբաժանումները ենթակա են բեռնվածքի չափորոշման՝ նախքան առաքումը, բեռի շեղումը վերահսկվում է ±6%-ի սահմաններում՝ համաձայն ANSI/MSS-SP-58-2018 և NB/T47038-2013-ի:

Այս արտադրատեսակները կիրառելի են մեծ ջերմային տեղաշարժով արդյունաբերական խողովակաշարերի համակարգերի համար, ներառյալ հիմնական գոլորշու խողովակաշարերը և բարձր ջերմաստիճանի և բարձր ճնշման այլ խողովակաշարերը:

Աշխատանքային սկզբունքը և կառուցվածքային առանձնահատկությունները

Հորիզոնական կայուն զսպանակային հենարանը գործում է պահի հավասարակշռության սկզբունքի հիման վրա: Երբ խողովակաշարը ենթարկվում է ուղղահայաց տեղաշարժի, աղբյուրի առաձգական ուժը փոխակերպվում է մշտական ​​ելքային ուժի` ճշգրիտ կապի և խցիկի մեխանիզմի միջոցով: Ի տարբերություն ուղղահայաց հենարանների, դրա զսպանակային հավաքը դասավորված է հորիզոնական, ինչը հանգեցնում է ավելի ցածր ծանրության կենտրոնի և ավելի կայուն աշխատանքի, ինչը հատկապես հարմար է այն մեծ բեռնվածությամբ և մեծ տեղաշարժով խողովակաշարերի համակարգերի համար:

Ստանդարտ Հորիզոնական Constant Spring Support-ը ընդունում է ինտեգրված եռակցված շրջանակի կառուցվածք, որի հիմնական բաղադրիչներն են՝

▶  Հորիզոնական դասավորված գլանաձև պարուրաձև զսպանակավոր հավաքույթ

▶  Բարձր ճշգրտության պահերի հավասարակշռության միացման համակարգ

▶  Կողքից տեղադրված բեռնվածքի կարգավորման մեխանիզմ

▶  Երկակի հարվածի սահմանափակման սարք

▶  Տեսողական տեղաշարժի ցուցիչ

▶  ներքևի ամրացման հիմք

Ապրանքի տեխնիկական բնութագրերը

Constant Spring Hanger Spec Աղյուսակ	Օրինակ
Մոդել / Սերիա	PH, LH, CA, CS, TH
Բեռնատարողություն (գործող)	0,1 կՆ - 500 կՆ
Ընդհանուր ճանապարհորդություն	50 մմ, 100 մմ, 200 մմ, 400 մմ
Իրական ճանապարհորդություն	Մինչև 600 մմ
Բեռի շեղում (հանդուրժողականություն)	±5% (Ստանդարտ) / ±3% (բարձր գնահատված)
Տեղադրման դիրքը	Հորիզոնական / Ուղղահայաց
Բնակարանային ավարտ	Տաք ցինկապատ / էպոքսիդային
Գործող ջերմաստիճան.	-20°C-ից +80°C (միջավայր)
Spring Coil Նյութ	60Si2Mn / 50CrVA
Բեռի ճշգրտման միջակայք	±10% (դաշտի կարգավորում)

Համեմատություն ուղղահայաց կայուն զսպանակային հենարանների հետ

Համեմատության կետ	Հորիզոնական մշտական ​​գարնանային աջակցություն	Ուղղահայաց մշտական ​​գարնանային աջակցություն
Տեղադրման մեթոդ	Տեղադրված է հորիզոնական խողովակաշարերի տակ կամ կողքին	Տեղադրված է ուղղահայաց խողովակաշարերի վերևում
Տիեզերական զբաղմունք	Ցածր ուղղահայաց տարածություն, բարձր հորիզոնական տարածություն	Ցածր հորիզոնական տարածություն, բարձր ուղղահայաց տարածություն
Ծանրության կենտրոնի դիրքը	Ցածր, գերազանց գործառնական կայունություն	Տեղադրման հիմքի բարձր, պահանջկոտ պահանջներ
Առավելագույն ծանրաբեռնվածություն	Մինչև 1000 կՆ	Ընդհանուր առմամբ, ոչ ավելի, քան 500 kN
Պահպանման հարմարավետություն	Կողմնակի աշխատանք, մագլցում չի պահանջվում	Վերին աշխատանք, պահանջում է մագլցման աշխատանք
Կիրառելի սցենարներ	Խոշոր բեռնվածությամբ խողովակաշարեր՝ սահմանափակ օդային տարածությամբ	Փոքր ծանրաբեռնված խողովակաշարեր՝ սահմանափակ հորիզոնական տարածությամբ

Ամբողջական շարքի բնութագրման պարամետրեր

Մենք տրամադրում ենք Հորիզոնական կայուն զսպանակային աջակցության 6 ստանդարտ շարք՝ ընդգրկելով արդյունաբերական կիրառման պահանջների ճնշող մեծամասնությունը.

Մոդելային շարք	Գնահատված բեռնվածության միջակայք (kN)	Ստանդարտ շեղում (մմ)	Աշխատանքային ջերմաստիճանի միջակայք (℃)	Դիզայնի անվտանգության գործոն
HCH-50	1-30	50	-40~+450	1.6
HCH-100	5-80 թթ	100	-40~+450	1.6
HCH-150	10-150 թթ	150	-40~+450	1.6
HCH-200	20-300 թթ	200	-40~+550	1.6
HCH-300	50-600 թթ	300	-40~+550	1.6
HCH-400	100-1000 թթ	400	-196~+550	1.8

Բոլոր ապրանքները համապատասխանում են GB/T 17116.2-2018, ANSI/ASME B31.1 և DIN 2545 ստանդարտներին:

Հիմնական կատարողականի առավելությունները

▶  Գերբեռնվածության գերբարձր հզորություն. ապահովում է 1000 կՆ առավելագույն օժանդակ ուժ՝ մեծ խողովակաշարերի և սարքավորումների պահանջները բավարարելու համար։

▶  Բարձր գործառնական կայունություն. ցածր ծանրության կենտրոնով հորիզոնական դասավորությունը ապահովում է գերազանց սեյսմիկ արդյունավետություն, որը կարող է դիմակայել 8 բալ ուժգնությամբ երկրաշարժերին:

▶  Անվտանգ և հարմարավետ սպասարկում. կողային կարգավորումն ու ստուգումը վերացնում են մագլցման աշխատանքների անհրաժեշտությունը՝ նվազեցնելով անվտանգության ռիսկերը

▶  Տեղադրման ուժեղ հարմարվողականություն. կարող է տեղադրվել բետոնե ճառագայթների, պողպատե կոնստրուկցիաների կամ սարքավորումների հիմքերի վրա

▶  Բեռնվածության ճշգրտման լայն շրջանակ. թույլ է տալիս տեղում ճշգրտում գնահատված բեռի ±15%-ի սահմաններում

▶  Լիովին կնքված դիզայն. արդյունավետորեն կանխում է փոշու, անձրևաջրերի և քայքայիչ միջավայրի մուտքը ներքին մեխանիզմներ

Տիպիկ կիրառման դաշտեր

Հորիզոնական կայուն զսպանակային հենարանները լայնորեն օգտագործվում են հետևյալ արդյունաբերական սցենարներում.

▶  Խոշոր ջերմային էլեկտրակայաններում հիմնական գոլորշու և տաքացվող գոլորշու խողովակաշարերը

▶  Հիդրոկրեկինգ և հեղուկ կատալիտիկ կոտրիչ միավորի խողովակաշարեր նավթավերամշակման գործարաններում

▶  Պահպանման տանկի մուտքի և ելքի խողովակաշարերը LNG խոշոր տերմինալներում

▶  Պայթուցիկ վառարանով տաք օդի խողովակաշարեր և փոխարկիչ գազատարներ պողպատի գործարաններում

▶  Ատոմակայաններում սովորական կղզիների գոլորշու խողովակաշարերի համակարգեր

▶  Մեծ տրամագծով բարձր ջերմաստիճան տաք ջրի խողովակաշարեր քաղաքային կենտրոնական ջեռուցման համար

Արտադրություն և որակի ապահովում

Մշտական ​​զսպանակային հենարանների արտադրության 14 տարվա փորձով, Yangzhou Tianshun Pipeline-ը հաջողությամբ կիրառել է իր Հորիզոնական մշտական ​​զսպանակային աջակցման սարքերը աշխարհի ավելի քան 350 արդյունաբերական նախագծերում: Բոլոր ապրանքները ենթարկվում են որակի վերահսկողության խիստ ընթացակարգերի.

Համապարփակ ներքին փորձարկումն իրականացվում է յուրաքանչյուր ապրանքի վրա մինչև առաքումը

Մինչև առաքումը, յուրաքանչյուր ապրանք անցնում է ներքին փորձարկման ամբողջական գործընթաց: Այս գործընթացը ներառում է ծավալային և տեսողական ստուգում, PMI (Positive Material Identification), կարծրության փորձարկում, MT/PT ոչ կործանարար փորձարկում, որտեղ կիրառելի է, զսպանակային բեռնվածքի փորձարկում բեռի տեղաշարժի կորերով և ծածկույթի հաստության չափում: Տրվում են գործարանային փորձարկման հաշվետվություններ (FTR) և նյութերի փորձարկման հաշվետվություններ (MTR):

Պարզաբանում երրորդ կողմի հավատարմագրման վերաբերյալ

Ներքին փորձարկումը նույնը չէ, ինչ ILAC-ի կողմից հավատարմագրված երրորդ կողմի թեստավորումը: Եթե ​​պահանջվում է երրորդ կողմի ականատեսների փորձարկում կամ լաբորատոր փորձարկում, այն կարող է տրամադրվել որպես առանձին կամընտիր ծառայություն:

Երրորդ կողմի կամընտիր ստուգման ծառայություններ (մեջբերված է առանձին)

1. Նյութի փորձարկում

Այս ծառայությունը ներառում է քիմիական կազմի վերլուծություն, առաձգական փորձարկում, Charpy ցածր ջերմաստիճանի ազդեցության փորձարկում և կարծրության փորձարկում:

2. Եռակցման NDT

Հասանելի մեթոդները ներառում են մագնիսական մասնիկների փորձարկում (MT), հեղուկ ներթափանցման փորձարկում (PT), ուլտրաձայնային փորձարկում (UT) և ռադիոգրաֆիկ փորձարկում (RT):

3. Spring Load Performance Testing

Ներառված են բեռ-տեղաշարժման կորերը:

4. Տաք ցինկապատման / էպոքսիդային ծածկույթի կոռոզիայից պաշտպանության ստուգում

5. Ականատեսների փորձարկում, գործարանային հսկողություն և նախնական առաքման ստուգում (PSI)

Մեր տարբերակիչ առավելությունները

Հենանիշներ LISEGA խողովակների աջակցության միջազգային համակարգի դեմ

Մեր արտադրանքի բեռնվածության ճշգրտությունը, փորձարկման ստանդարտները և փաստաթղթերի համակարգերը համեմատվում են LISEGA խողովակների աջակցման միջազգային համակարգի հետ:

Ավելի քան ստանդարտ ներքին մատակարար

Ի տարբերություն ստանդարտ հայրենական արտադրողների, որոնք ապահովում են միայն արտադրանքն ինքնին, մենք մատակարարում ենք բեռի տեղաշարժի կորը յուրաքանչյուր զսպանակային միավորի հետ: Մենք նաև օգնում ենք կազմակերպել երրորդ կողմի SGS թեստավորում և տեսած ստուգումներ, ինչպես նաև աջակցում ենք փաստաթղթերի վերանայմանը PE/CPE ինժեներների կողմից արտասահմանյան նախագծերի համար:

Բացառիկ սպասարկման աջակցություն

▶  Անվճար տեղում հետազոտություն և խողովակաշարի լարվածության վերլուծություն

▶  Անհատականացված դիզայն հատուկ տեղադրման տարածքների համար

▶  Պրոֆեսիոնալ ինժեներները տրամադրում են տեղում տեղադրման ուղղորդում և գործարկում

▶  12-ամսյա երաշխիքային ժամկետ՝ երաշխիքային ժամանակահատվածում անվճար վերանորոգմամբ կամ փոխարինմամբ

▶  Ցմահ տեխնիկական աջակցություն և պահեստամասերի մատակարարում

Հորիզոնական մշտական ​​գարնանային աջակցության կամ ձեր նախագծի տեխնիկական ընտրության մասին ավելի մանրամասն տեղեկությունների համար դիմեք մեր վաճառքի թիմին:

Հաճախակի տրվող հարցեր (ՀՏՀ)

Հ. Կարո՞ղ են հորիզոնական կայուն զսպանակային հենարաններ տեղադրվել պողպատե կառույցների վրա:

A: Այո: Մենք տրամադրում ենք մի քանի մոնտաժային հիմքի ձևեր՝ հարմարվելու համար բետոնե հիմքերին, պողպատե կառուցվածքի ճառագայթներին և սարքավորումների հարթակներին: Մեծ բեռնվածության մոդելների համար մենք կտրամադրենք հիմքի նախագծման առաջարկություններ՝ ապահովելու համար, որ տեղադրման ուժը համապատասխանում է պահանջներին:

Հարց. Կարո՞ղ է ձեր Հորիզոնական մշտական ​​գարնանային աջակցությունը օգտագործվել ցածր ջերմաստիճանի միջավայրերում:

A: Այո: Մենք առաջարկում ենք հատուկ ցածր ջերմաստիճանի մոդելներ, որոնք ընդունում են 304 կամ 316L չժանգոտվող պողպատից նյութեր և անցել են ցածր ջերմաստիճանի ազդեցության փորձարկումներ: Նրանք կարող են նորմալ աշխատել մինչև -196℃ ջերմաստիճանի դեպքում և հարմար են կրիոգեն խողովակաշարերի համակարգերի համար, ինչպիսիք են LNG և էթիլենը:

Q: Ո՞րն է ձեր արտադրանքի առաքման ժամանակը:

A: Ստանդարտ մոդելների առաքման ժամկետը 30-45 օր է, իսկ հարմարեցված մոդելների համար՝ 45-60 օր՝ կախված բարդությունից: Շտապ պատվերների դեպքում մենք կարող ենք կազմակերպել արագացված արտադրություն ամենակարճ առաքման ժամկետով՝ 20 օր:
