Արդյունաբերական խողովակաշարերի համակարգերի շահագործման ընթացքում օժանդակ լուծումների ոչ պատշաճ ընտրությունը հաճախ հանգեցնում է մի շարք խնդիրների.
▶ Խողովակաշարի չափազանց մեծ լարվածություն. երբ բարձր ջերմաստիճանի խողովակաշարերը ենթարկվում են ջերմային տեղաշարժի, օժանդակ ուժի փոփոխությունները հանգեցնում են եռակցման ճաքերի և հոդերի արտահոսքի։
▶ Սարքավորումների միջերեսի վնաս.
▶ Աջակցման և կախիչի խցանման ձախողում. սխալ տեղադրումը և գործարկումը կանխում են աղբյուրների բնականոն աշխատանքը՝ առաջացնելով խողովակաշարի թուլացում և դեֆորմացիա։
▶ Շահագործման և պահպանման բարձր ծախսեր. հաճախակի սպասարկումն ու փոխարինումը ազդում են արտադրության շարունակականության վրա
Արդյունաբերության այս ընդհանուր խնդիրները լուծելու համար մենք տրամադրում ենք հասուն լուծում, որը հաստատված է 14 տարվա ինժեներական պրակտիկայի միջոցով՝ Խողովակաշարի մշտական գարնանային աջակցություն:
Բեռի տեղաշարժի կորը, որը ստացվել է կայուն զսպանակային հենարանի/կախովի տիպի փորձարկումից: Հորիզոնական առանցքը նշանակում է տեղաշարժ, իսկ ուղղահայաց առանցքը ներկայացնում է բեռը: Ամբողջ աշխատանքային ճանապարհորդության ընթացքում կորը մնում է մոտավորապես հորիզոնական՝ ցույց տալով, որ աջակցող ուժը հիմնականում մնում է անփոփոխ, երբ խողովակաշարը շեղվում է ջերմային ընդարձակման և կծկման պատճառով:
Այս տիպի թեստը ստուգում է բեռնվածքի կայունությունը, ամբողջ ճանապարհորդության կայունությունը և մշտական զսպանակային միավորների գործառնական հուսալիությունը: Բոլոր արտադրական ստորաբաժանումները ենթակա են բեռնվածքի չափորոշման՝ նախքան առաքումը, բեռի շեղումը վերահսկվում է ±6%-ի սահմաններում՝ համաձայն ANSI/MSS-SP-58-2018 և NB/T47038-2013-ի:
Այս արտադրատեսակները կիրառելի են մեծ ջերմային տեղաշարժով արդյունաբերական խողովակաշարերի համակարգերի համար, ներառյալ հիմնական գոլորշու խողովակաշարերը և բարձր ջերմաստիճանի և բարձր ճնշման այլ խողովակաշարերը:
| Constant Spring Hanger Spec Աղյուսակ | Օրինակ |
| Մոդել / Սերիա | PH, LH, CA, CS, TH |
| Բեռնատարողություն (գործող) | 0,1 կՆ - 500 կՆ |
| Ընդհանուր ճանապարհորդություն | 50 մմ, 100 մմ, 200 մմ, 400 մմ |
| Իրական ճանապարհորդություն | Մինչև 600 մմ |
| Բեռի շեղում (հանդուրժողականություն) | ±5% (Ստանդարտ) / ±3% (Բարձր գնահատված) |
| Տեղադրման դիրքը | Հորիզոնական / Ուղղահայաց |
| Բնակարանային ավարտ | Տաք ցինկապատ / էպոքսիդային |
| Գործող ջերմաստիճան. | -20°C-ից +80°C (միջավայր) |
| Spring Coil Նյութ | 60Si2Mn / 50CrVA |
| Բեռի ճշգրտման միջակայք | ±10% (դաշտի կարգավորում) |

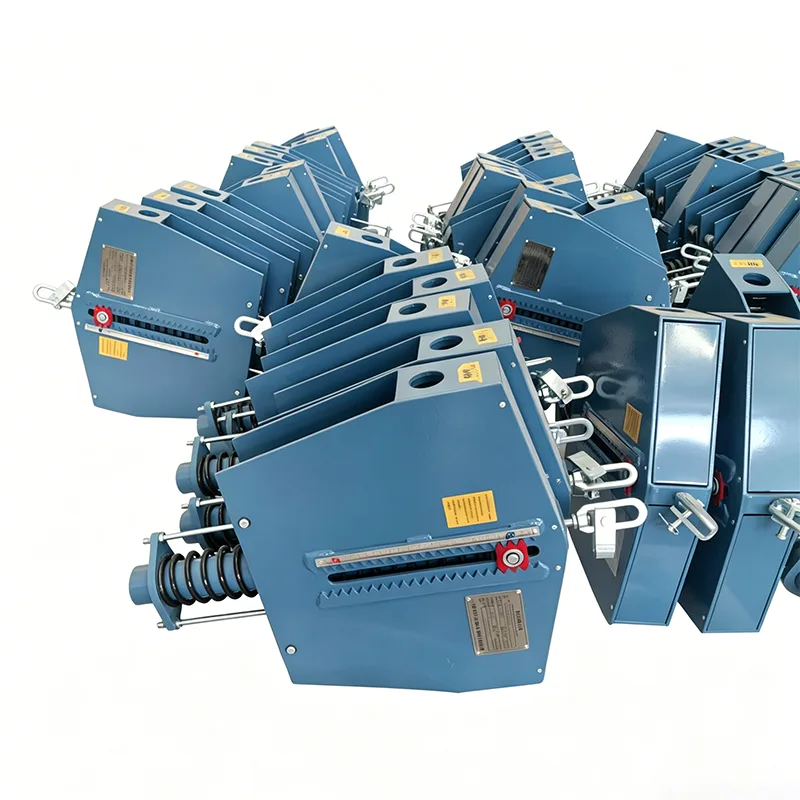

Constant Spring Support for Pipeline-ը բազային տիպի մշտական ուժի ապահովման սարք է, որը հատուկ նախագծված է խողովակաշարերի ներքևի աջակցության համար, հարմար է աշխատանքային պայմանների համար, որտեղ խողովակաշարի վերևում չկա ամբարձիչ, և անհրաժեշտ է հենարան հիմքից կամ հարթակից վերև:
Կախիչի տեսակներից տարբերվող՝ մշտական ուժի զսպանակային հենարանը ուղղակիորեն տեղադրվում է պողպատե ճառագայթների, բետոնե հիմքերի կամ կրող պողպատե կոնստրուկցիաների վրա և միացված է խողովակաշարի հատակին բազայի միջոցով: Խողովակաշարի ուղղահայաց ջերմային տեղաշարժի ողջ գործընթացի ընթացքում այն միշտ թողարկում է կայուն օժանդակ ուժ՝ բեռի փոփոխման արագությամբ ±5%-ի սահմաններում վերահսկվող՝ հիմնովին վերացնելով ջերմային տեղաշարժի հետևանքով առաջացած լրացուցիչ սթրեսը:
Իր հիմնադրումից ի վեր՝ 2012 թվականին, Yangzhou Tianshun Pipeline Technology-ը մատակարարել է խողովակաշարերի աջակցության տասնյակ հազարավոր հավաքածուներ էլեկտրաէներգիայի և նավթաքիմիական նախագծերի համար աշխարհի ավելի քան 40 երկրներում՝ կուտակելով տեղում կիրառման հարուստ փորձ:
Համաձայն արդյունաբերության ստանդարտ NB/T 47038—2019 Constant Force Spring Supports and Hangers՝ զուգորդված ինժեներական պրակտիկայի փորձի հետ, ընտրության չափանիշները հետևյալն են.
|
Դատաստանի պայման |
Առաջարկվող լուծում |
|
Խողովակաշարի ուղղահայաց ջերմային տեղաշարժ ＞ 12 մմ |
Առաջնահերթություն տվեք մշտական ուժի զսպանակային հենարաններին և կախոցներին |
|
Խողովակաշարի ուղղահայաց ջերմային տեղաշարժ ≤ 12 մմ |
Փոփոխական ուժի զսպանակների հենարաններն ու կախիչները պարտադիր չեն |
|
Բեռնվածքի փոփոխման արագության պահանջը ≤ 6% |
Պետք է ընտրվեն մշտական ուժի զսպանակների հենարաններ և կախիչներ |
|
Միացված է զգայուն սարքավորումներին (գոլորշու տուրբիններ, պոմպեր, կոմպրեսորներ) |
Պետք է ընտրվեն մշտական ուժի զսպանակների հենարաններ և կախիչներ |
|
Խողովակաշարից վեր բարձրացնող տարածք չկա |
Ընտրեք Մշտական գարնանային աջակցություն խողովակաշարի համար (բազային տիպի աջակցություն) |
|
Պողպատե կառուցվածքի ճառագայթներ խողովակաշարի վերևում |
Մշտական ուժի զսպանակային կախիչներ կամընտիր են |
▶ Խողովակաշարի աշխատանքային ծանրաբեռնվածությունը (ներառյալ խողովակաշարի քաշը, միջին և մեկուսիչ շերտը)
▶ Խողովակաշարի ուղղահայաց ջերմային տեղաշարժի արժեքը սառը վիճակից տաք վիճակ
▶ Աշխատանքային միջավայրի ջերմաստիճանի միջակայք
▶ Տեղում տեղադրման տարածքի սահմանափակումներ
▶ Կատարման ստանդարտ պահանջներ (ազգային ստանդարտ / քիմիական ստանդարտ / էներգիայի ստանդարտ)
|
Պարամետրերի կատեգորիա |
Տեխնիկական ցուցանիշներ |
Դիտողություններ |
|
Բեռնման միջակայք |
0,5կՆ ~ 800կՆ |
Սուպեր մեծ բեռի բնութագրերը հարմարեցված են |
|
Տեղաշարժման միջակայք |
50 մմ ~ 400 մմ |
Առաջարկվում է 20% տեղաշարժի սահման |
|
Բեռի կայունություն |
≤±5% |
≤6% ազգային ստանդարտ պահանջների գերազանցում |
|
Աշխատանքային ջերմաստիճան |
-20℃ ~ 450℃ |
Կարգավորելի հատուկ աշխատանքային պայմանների համար |
|
Բեռի ճշգրտման տիրույթ |
±10% |
Տեղում առկա է նուրբ կարգավորում |
|
Տեղադրման տեսակը |
Բազային տիպի աջակցություն |
Ներքևի արմատավորման տեղադրում |
|
Կատարման ստանդարտներ |
NB/T 47038, HG/T 20644, GB/T 17116 |
Կարող է հետևել հաճախորդի կողմից սահմանված չափանիշներին |
|
Գարնանային նյութ |
60Si2MnA զսպանակ պողպատ |
Վակուումային ջերմային մշակման գործընթաց |
|
Կեղևի նյութ |
Q345B կառուցվածքային պողպատ |
Ինտեգրալ եռակցման ձևավորում |
|
Համեմատության կետ |
Constant Force Spring Support |
Variable Force Spring Support |
Կոշտ ֆիքսված աջակցություն |
|
Բեռի փոփոխության արագությունը |
≤±5% |
15%~25% |
100% (առանց տեղահանման փոխհատուցման) |
|
Կիրառելի տեղաշարժ |
＞ 12 մմ, առավելագույնը 500 մմ |
≤50 մմ |
0 (առանց տեղաշարժի) |
|
Ազդեցությունը խողովակաշարի լարվածության վրա |
Գրեթե ոչ մի լրացուցիչ սթրես |
Որոշակի լրացուցիչ սթրես |
Սթրեսի ուժեղ կենտրոնացում |
|
Սարքավորումների պաշտպանություն |
Լավագույն, նվազագույն մղում |
Միջին |
Վատ, մղում ուղղակիորեն փոխանցվում է |
|
Կառուցվածքային բարդություն |
Համեմատաբար բարձր |
Պարզ |
Ամենապարզ |
|
Գնումների արժեքը |
Համեմատաբար բարձր |
Միջին |
Ամենացածրը |
|
Ամբողջ կյանքի ցիկլի արժեքը |
Ամենացածրը (առանց պահպանման, երկար սպասարկման ժամկետ) |
Միջին |
Ամենաբարձր (հաճախակի սպասարկում) |
|
Առաջարկվող սցենարներ |
Բարձր ջերմաստիճանի և բարձր ճնշման միջքաղաքային խողովակաշարեր, զգայուն սարքավորումների միացում |
Միջին և փոքր տրամագծով խողովակաշարեր ընդհանուր ջերմաստիճանում |
Կարճ խողովակաշարեր՝ առանց ջերմային տեղաշարժի |
Չնայած Խողովակաշարի Constant Spring Support for Constant Spring Support-ի գնման սկզբնական արժեքը համեմատաբար բարձր է, ավելի քան 10 տարվա կյանքի ամբողջական ցիկլի տեսանկյունից, դրա համապարփակ արժեքը գերազանցում է այլ լուծումներին՝ կապված իր առանց սպասարկման հատկության, բարձր հուսալիության և խափանումների ցածր մակարդակի:
▶ Ամբողջ զսպանակային պողպատը արտադրված է խոշոր կենցաղային պողպատի գործարաններից՝ նյութական վկայագրերով
▶ Կարծրության փորձարկումն ու բաղադրության վերաստուգումն իրականացվում է գարնանային նյութերի յուրաքանչյուր խմբաքանակ պահեստում դնելուց առաջ։
▶ Եռակցման նյութերը համապատասխանում են հիմնական մետաղին և անցնում են եռակցման ընթացակարգի որակավորումը
▶ Աղբյուրները ոլորելուց հետո ենթարկվում են վակուումային ջերմային մշակման՝ ներքին լարվածությունը վերացնելու համար
▶ Յուրաքանչյուր զսպանակ անհատապես փորձարկվում է բեռնվածքի վրա, գրանցված բեռ-տեղաշարժման կորեր
▶ Լրիվ ինսուլտի թեստն անցկացվում է ամբողջական հավաքումից հետո՝ ապահովելու համար, որ կայունությունը համապատասխանում է ստանդարտներին
▶ Մակերևույթի հակակոռոզիոն բուժում. ավազահանող ժանգոտում + էպոքսիդային ցինկով հարուստ այբբենարան + վերին շերտ
Խողովակաշարի յուրաքանչյուր մշտական գարնանային աջակցություն առաքումից առաջ ավարտում է հետևյալ ստուգումները՝ տրված հաշվետվություններով.
▶ Արտաքին տեսքի և չափերի ստուգում
▶ Լրիվ հարվածի ծանրաբեռնվածության կայունության թեստ
▶ Փակող սարքի գործառույթի փորձարկում
▶ Տեղաշարժման ցուցիչի չափաբերում
|
Տեղի խնդիր |
Հնարավոր պատճառ |
Լուծում |
|
Խողովակաշարի տեղաշարժի ժամանակ հենարանից առաջացած աննորմալ աղմուկ |
Շփում գլանափաթեթի և ուղեցույցի միջև |
Պարբերաբար քսեք քսուք |
|
Փաստացի տեղաշարժը չի համապատասխանում դիզայնին |
Խողովակաշարի լարվածության հաշվարկի շեղումը |
Տեղում բեռը կարող է ճշգրտվել ±10% միջակայքում |
|
Գարնանային ավելորդ սեղմում |
Սխալ ընտրություն կամ ծանրաբեռնվածություն |
Վերահաշվարկեք բեռը և փոխարինեք համապատասխան մոդելը |
|
Աջակցման հիմքի դեֆորմացիա |
Արմատավորման հիմքի անբավարար ամրություն |
Ամրապնդեք հիմքը կամ ավելացրեք աջակցության տարածքը |
|
Դաժան կոռոզիա |
Ուժեղ շրջակա միջավայրի քայքայումը |
Ընտրեք չժանգոտվող պողպատից նյութ կամ ավելացրեք հակակոռոզիոն ծածկույթ |
1. Տեխնիկական խորհրդատվություն. Պրոֆեսիոնալ վաճառքի թիմը տրամադրում է ընտրության առաջարկներ՝ հիմնված ձեր խողովակաշարի պարամետրերի վրա
2. Սխեմայի հաստատում. թողարկեք արտադրանքի բնութագրերը և գնանշումները, հաստատեք տեխնիկական պահանջները և առաքման ժամանակը
3. Արտադրություն և արտադրություն. Արտադրել ըստ պատվերների, արտադրության առաջընթացի հետադարձ կապ, որը հասանելի է գործընթացի ընթացքում
4. Գործարանային ստուգում. Ամբողջական ստուգում փորձարկման հաշվետվություններով և որակավորման վկայականներով կցված
5. Լոգիստիկա և առաքում. 7-15 օր առաքում սովորական մոդելների համար, հարմարեցված ապրանքներ, որոնք առաքվում են համաձայնեցված ցիկլի համաձայն
6. Վաճառքից հետո աջակցություն. տրամադրեք տեղադրման ուղեցույց, արձագանքեք արտադրանքի որակի խնդիրներին 24 ժամվա ընթացքում
Yangzhou Tianshun Pipeline Technology-ը միշտ հավատարիմ է «կայուն որակ, պրոֆեսիոնալ սպասարկում» բիզնեսի փիլիսոփայությանը: Մեր արտադրանքը կայուն կերպով գործում է ինժեներական նախագծերում ավելի քան 40 երկրներում, ներառյալ Միացյալ Նահանգները, Միացյալ Թագավորությունը, Բրազիլիան, Սինգապուրը և Հարավային Աֆրիկան: Խողովակաշարի մշտական գարնանային աջակցության ընտրությունը նշանակում է խողովակաշարի աջակցության հուսալի լուծում, որը հաստատված է համաշխարհային ինժեներական պրակտիկայով:
