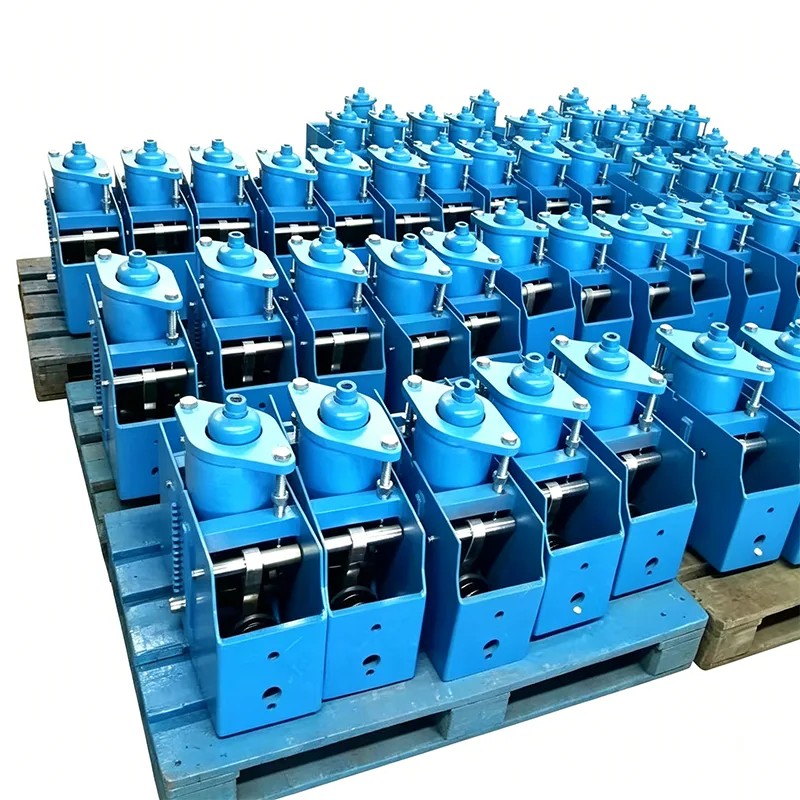

Cantilever Constant Spring Support

Խոշոր արդյունաբերական խողովակաշարերի համակարգերում, երբ խողովակաշարերը ենթարկվում են զգալի ուղղահայաց տեղաշարժի, սովորական զսպանակային հենարանները կառաջացնեն նկատելի բեռնվածքի տատանումներ, որոնք իրենց հերթին հսկայական լրացուցիչ սթրես են գործադրում միացված զգայուն սարքավորումների վրա (օրինակ՝ գոլորշու տուրբիններ, կաթսաներ, կոմպրեսորներ և այլն): Օգտագործելով 14 տարվա տեխնիկական կուտակումը խողովակաշարերի աջակցության տեխնոլոգիայում, Yangzhou Tianshun Pipeline Technology Co., Ltd.-ն մասնագիտորեն մշակում և արտադրում է Cantilever Constant Spring Support: Այս արտադրանքը ընդունում է պահերի հավասարակշռության սկզբունքը, որպեսզի ապահովի, որ աջակցող ուժը մնում է կայուն խողովակաշարի ուղղահայաց տեղաշարժի ընթացքում: Այս հատկանիշը այն դարձնում է կարևոր օժանդակ սարք մեծ տեղաշարժով խողովակաշարերի համակարգերի և սցենարների համար, որտեղ բեռի փոփոխության արագությունը պետք է խստորեն վերահսկվի: Այն արդյունավետորեն խուսափում է խողովակաշարի համակարգում ուժի անբարենպաստ փոխանցումից և ապահովում է հիմնական սարքավորումների անվտանգ շահագործումը:

Բեռի տեղաշարժի կորը՝ ստացված կայուն զսպանակային հենարանի/կախիչի տիպի փորձարկումից։ Հորիզոնական առանցքը նշանակում է տեղաշարժ, իսկ ուղղահայաց առանցքը ներկայացնում է բեռը: Ամբողջ աշխատանքային ճանապարհորդության ընթացքում կորը մնում է մոտավորապես հորիզոնական՝ ցույց տալով, որ աջակցող ուժը հիմնականում մնում է անփոփոխ, երբ խողովակաշարը շեղվում է ջերմային ընդարձակման և կծկման պատճառով:

Այս տեսակի թեստը ստուգում է բեռնվածքի կայունությունը, կայուն զսպանակային ստորաբաժանումների բեռնվածքի կայունությունը և գործառնական հուսալիությունը: Բոլոր արտադրական ստորաբաժանումները ենթակա են բեռնվածքի չափորոշման՝ նախքան առաքումը, բեռի շեղումը վերահսկվում է ±6%-ի սահմաններում՝ համաձայն ANSI/MSS-SP-58-2018 և NB/T47038-2013-ի:

Այս արտադրատեսակները կիրառելի են մեծ ջերմային տեղաշարժով արդյունաբերական խողովակաշարերի համակարգերի համար, ներառյալ հիմնական գոլորշու խողովակաշարերը և բարձր ջերմաստիճանի և բարձր ճնշման այլ խողովակաշարերը:

Ապրանքի տեխնիկական բնութագրերը

Constant Spring Hanger Spec Աղյուսակ	Օրինակ
Մոդել / Սերիա	PH, LH, CA, CS, TH
Բեռնատարողություն (գործող)	0,1 կՆ - 500 կՆ
Ընդհանուր ճանապարհորդություն	50 մմ, 100 մմ, 200 մմ, 400 մմ
Իրական ճանապարհորդություն	Մինչև 600 մմ
Բեռի շեղում (հանդուրժողականություն)	±5% (Ստանդարտ) / ±3% (բարձր գնահատված)
Տեղադրման դիրքը	Հորիզոնական / Ուղղահայաց
Բնակարանային ավարտ	Տաք ցինկապատ / էպոքսիդային
Գործող ջերմաստիճան.	-20°C-ից +80°C (միջավայր)
Spring Coil Նյութ	60Si2Mn / 50CrVA
Բեռի ճշգրտման միջակայք	±10% (դաշտի կարգավորում)

Հիմնական կառուցվածքը և մեխանիկական հատկությունները

Մեր Cantilever Constant Spring Support-ը ընդունում է կանթեղային լծակի և զսպանակի ճշգրիտ համակցված կառուցվածքը՝ բարդ մեխանիկական հավասարակշռությունը վերածելով հուսալի ինժեներական արտադրանքի: Դրա հիմնական տեխնիկական պարամետրերը և կառուցվածքային առանձնահատկությունները հետևյալն են.

Տեխնիկական չափս	Արդյունավետության ցուցիչներ և ինժեներական արժեքը
Բեռի փոփոխության արագությունը	Տեսական բեռի փոփոխման արագությունը զրոյական է (փաստացի շեղում ≤5%), ապահովելով մշտական ​​օժանդակ ուժ և ամբողջությամբ վերացնելով լրացուցիչ սթրեսը:
Ուղղահայաց տեղաշարժման հզորություն	Աջակցում է 0-300 մմ կամ նույնիսկ ավելի մեծ ուղղահայաց տեղաշարժի փոխհատուցմանը, որը հատուկ նախագծված է մեծ տեղաշարժով խողովակաշարերի համակարգերի համար:
Սալոնի կառուցվածքի առավելությունները	Ընդունում է հենակետային լծակի դիզայն՝ կոմպակտ կառուցվածքով և փոքր տարածքի զբաղեցմամբ՝ հարմարվող տեղում տեղադրման բարդ միջավայրերին:
Նյութական և հակակոռոզիոն	Հիմնական կրող բաղադրիչները պատրաստված են բարձր ամրության լեգիրված պողպատից, մակերևույթի վրա տաք ցինկապատ կամ հակակոռոզիոն ծածկով, հարմարվող ծանր աշխատանքային պայմաններին:

Ինժեներական կիրառություն և տեղում հարմարվողականություն

Գործնական ինժեներական կիրառություններում խողովակաշարի տեղադրումը հաճախ հանդիպում է տիեզերական բարդ սահմանափակումների: Մեր Cantilever Constant Spring Support-ը լիովին անդրադառնում է տեղում շինարարության ցավոտ կետերին.

Սառը վիճակի ճշգրիտ կարգավորում. Մինչ առաքումը, մենք նախապես սեղմում և կողպում ենք զսպանակը սառը վիճակի բեռնվածքի դիրքում՝ համաձայն խողովակաշարի լարվածության պայմանների և հաճախորդների կողմից տրամադրվող ջերմային տեղաշարժի պահանջների: Տեղում տեղադրման ժամանակ պահանջվում է միայն պարուրակավոր սյունակի նուրբ կարգավորում՝ նախագծային վիճակին հասնելու համար՝ զգալիորեն կրճատելով շինարարության ժամկետը:

Արմատավորման ճկուն մեթոդներ. Կանթեղային կառուցվածքը հարմարվում է արմատավորման տարբեր պայմաններին: Անկախ նրանից, թե դա պողպատե կոնստրուկցիայի ճառագայթներ են, բետոնե հիմքեր կամ սարքավորումների մարմիններ, կայուն արմատավորումը կարելի է ձեռք բերել համապատասխան արմատային միակցիչների միջոցով (օրինակ՝ եռակցված մեկ թիթեղներ, խողովակների սեղմակի խաչմերուկներ և այլն):

Վիզուալացված շահագործման կարգավիճակ. Հագեցված է բարձր ճշգրտության տեղաշարժման ցուցիչով և բեռնվածքի կշեռքներով, շահագործման և սպասարկման անձնակազմը կարող է ինտուիտիվ կերպով դատել, թե արդյոք խողովակաշարը գտնվում է նախագծված աշխատանքային դիրքում՝ առանց պատյան ապամոնտաժելու՝ հեշտացնելով ամենօրյա ստուգումը և կանխարգելիչ սպասարկումը:

Արտադրության և որակի վերահսկման խիստ համակարգ

Համապարփակ ներքին փորձարկումն իրականացվում է յուրաքանչյուր ապրանքի վրա մինչև առաքումը

Մինչև առաքումը, յուրաքանչյուր ապրանք անցնում է ներքին փորձարկման ամբողջական գործընթաց: Այս գործընթացը ներառում է ծավալային և տեսողական ստուգում, PMI (Positive Material Identification), կարծրության փորձարկում, MT/PT ոչ կործանարար փորձարկում, որտեղ կիրառելի է, զսպանակային բեռնվածքի փորձարկում բեռի տեղաշարժի կորերով և ծածկույթի հաստության չափում: Տրվում են գործարանային փորձարկման հաշվետվություններ (FTR) և նյութերի փորձարկման հաշվետվություններ (MTR):

Պարզաբանում երրորդ կողմի հավատարմագրման վերաբերյալ

Ներքին փորձարկումը նույնը չէ, ինչ ILAC-ի կողմից հավատարմագրված երրորդ կողմի թեստավորումը: Եթե ​​պահանջվում է երրորդ կողմի ականատեսների փորձարկում կամ լաբորատոր փորձարկում, այն կարող է տրամադրվել որպես առանձին կամընտիր ծառայություն:

Երրորդ կողմի կամընտիր ստուգման ծառայություններ (մեջբերված է առանձին)

1. Նյութի փորձարկում

Այս ծառայությունը ներառում է քիմիական կազմի վերլուծություն, առաձգական փորձարկում, Charpy ցածր ջերմաստիճանի ազդեցության փորձարկում և կարծրության փորձարկում:

2. Եռակցման NDT

Հասանելի մեթոդները ներառում են մագնիսական մասնիկների փորձարկում (MT), հեղուկ ներթափանցման փորձարկում (PT), ուլտրաձայնային փորձարկում (UT) և ռադիոգրաֆիկ փորձարկում (RT):

3. Spring Load Performance Testing

Ներառված են բեռ-տեղաշարժման կորերը:

4. Տաք ցինկապատման / էպոքսիդային ծածկույթի կոռոզիայից պաշտպանության ստուգում

5. Ականատեսների փորձարկում, գործարանային հսկողություն և նախնական առաքման ստուգում (PSI)

Մեր տարբերակիչ առավելությունները

Հենանիշներ LISEGA խողովակների աջակցության միջազգային համակարգի դեմ

Մեր արտադրանքի բեռնվածության ճշգրտությունը, փորձարկման ստանդարտները և փաստաթղթերի համակարգերը համեմատվում են LISEGA խողովակների աջակցման միջազգային համակարգի հետ:

Ավելի քան ստանդարտ ներքին մատակարար

Ի տարբերություն ստանդարտ հայրենական արտադրողների, որոնք ապահովում են միայն արտադրանքն ինքնին, մենք մատակարարում ենք բեռի տեղաշարժի կորը յուրաքանչյուր զսպանակային միավորի հետ: Մենք նաև օգնում ենք կազմակերպել երրորդ կողմի SGS թեստավորում և տեսած ստուգումներ, ինչպես նաև աջակցում ենք փաստաթղթերի վերանայմանը PE/CPE ինժեներների կողմից արտասահմանյան նախագծերի համար:

Ինչու՞ ընտրել Tianshun's Cantilever Constant Spring Support-ը:

Խորը տեխնիկական ժառանգություն. Հենվելով արդյունաբերության 14 տարվա փորձի և R&D պրոֆեսիոնալ թիմի վրա՝ մենք տրամադրում ենք ամբողջական տեխնիկական աջակցություն՝ խողովակաշարի լարվածության վերլուծությունից, տեսակի ընտրության հաշվարկից մինչև տեղադրման ուղեցույց:

Ծրագրի գլոբալ ստուգում. Արտադրանքը կայունորեն գործում է էներգիայի, նավթաքիմիական և էներգետիկ նախագծերում աշխարհի ավելի քան 40 երկրներում՝ դիմակայելով բազմաթիվ միավորների գործարկման/անջատման փորձություններին և ծայրահեղ աշխատանքային պայմաններին:

Անհատականացված սպասարկման հնարավորություն. Տարածքի հատուկ սահմանափակումների կամ բեռի ոչ ստանդարտ պահանջների դեպքում մենք կարող ենք տրամադրել հարմարեցված կոնստրուկտորային կառուցվածքի նախագծում և ինժեներական լուծումներ:

Վաճառքից հետո հուսալի երաշխիք. մենք ստեղծել ենք հաճախորդների ֆայլի և արձագանքման ամբողջական մեխանիզմ՝ տրամադրելով վիճակի գնահատում, բեռնվածության վերակայման և փոխարինման ուղեցույց անջատման սպասարկման ժամանակ՝ նվազեցնելով էլեկտրակայանների շահագործման և պահպանման ռիսկերը:
