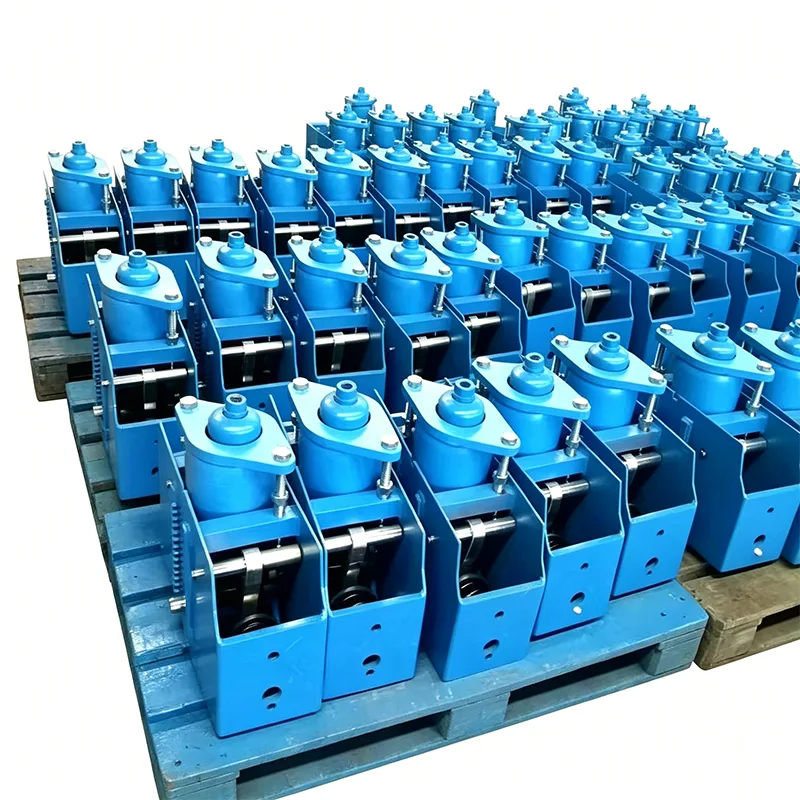

Կանգնած մշտական ​​գարնանային աջակցություն

Yangzhou Tianshun Pipeline Technology Co., Ltd.-ն, որը հիմնադրվել է 2012 թվականին, 14 տարի շարունակ կենտրոնացել է խողովակաշարերի աջակցության արտադրանքի արտադրության վրա, որի արտադրանքը սպասարկում է աշխարհի ավելի քան 40 երկրներ: Standing Constant Spring Support-ը արտադրանք է, որը հատուկ նախագծված է աշխատանքային պայմանների համար, որտեղ խողովակաշարի վերևում չկա ամբարձիչ, և պահանջվում է ներքևի աջակցություն: Այն տեղադրվում է պողպատե ճառագայթների, բետոնե հիմքերի կամ հենակետերի վրա՝ հիմքի միջով ապահովելով խողովակաշարերի համար դեպի վեր օժանդակող մշտական ​​ուժ և կատարելապես լուծելով խողովակաշարի տեղաշարժի փոխհատուցման խնդիրը տարածության սահմանափակ սցենարներում:

Բեռի տեղաշարժի կորը՝ ստացված կայուն զսպանակային հենարանի/կախիչի տիպի փորձարկումից։ Հորիզոնական առանցքը նշանակում է տեղաշարժ, իսկ ուղղահայաց առանցքը ներկայացնում է բեռը: Ամբողջ աշխատանքային ճանապարհորդության ընթացքում կորը մնում է մոտավորապես հորիզոնական՝ ցույց տալով, որ աջակցող ուժը հիմնականում մնում է անփոփոխ, երբ խողովակաշարը շեղվում է ջերմային ընդարձակման և կծկման պատճառով:

Այս տեսակի թեստը ստուգում է բեռնվածքի կայունությունը, կայուն զսպանակային ստորաբաժանումների բեռնվածքի կայունությունը և գործառնական հուսալիությունը: Բոլոր արտադրական ստորաբաժանումները ենթակա են բեռնվածքի չափորոշման՝ նախքան առաքումը, բեռի շեղումը վերահսկվում է ±6%-ի սահմաններում՝ համաձայն ANSI/MSS-SP-58-2018 և NB/T47038-2013-ի:

Այս արտադրատեսակները կիրառելի են մեծ ջերմային տեղաշարժով արդյունաբերական խողովակաշարերի համակարգերի համար, ներառյալ հիմնական գոլորշու խողովակաշարերը և բարձր ջերմաստիճանի և բարձր ճնշման այլ խողովակաշարերը:

Ինչու՞ ընտրել կանգնած տեսակը: Տիեզերական սահմանափակ սցենարների լուծում

Գործնական ճարտարագիտության մեջ շատ խողովակաշարեր չեն կարող ընդունել վերին կասեցման լուծումներ և պետք է օգտագործեն ներքևի աջակցություն.

▶  Խողովակաշարերի ներքևի շերտի խողովակաշարեր. ամենացածր շերտի խողովակաշարերից վերևում առկա չեն պողպատե կառուցվածքի ճառագայթներ:

▶  Խողովակաշարեր՝ սարքավորումների վերևում.

▶  Խողովակաշարեր բետոնե խրամատներում.

▶  Մեծ տրամագծով խողովակաշարեր. DN800-ից բարձր խողովակաշարերը, չափազանց երկար կախովի ձողերը հակված են անկայունության

▶  Թրթռումային զգայուն խողովակաշարեր. պոմպի մուտքային և ելքային խողովակաշարեր, ներքևի հենարանը ավելի լավ կայունություն ունի, քան կախոցը

▶  Վերանորոգման նախագծեր. գոյություն ունեցող պողպատե կոնստրուկցիաները չեն կարող նոր բարձրացման կետեր ավելացնել, հասանելի է միայն հիմքի աջակցությունը

Այս սցենարներում Standing Constant Spring Support-ը մշտական ​​ուժի աջակցության միակ իրագործելի լուծումն է:

Ապրանքի տեխնիկական բնութագրերը

Constant Spring Hanger Spec Աղյուսակ	Օրինակ
Մոդել / Սերիա	PH, LH, CA, CS, TH
Բեռնատարողություն (գործող)	0,1 կՆ - 500 կՆ
Ընդհանուր ճանապարհորդություն	50 մմ, 100 մմ, 200 մմ, 400 մմ
Իրական ճանապարհորդություն	Մինչև 600 մմ
Բեռի շեղում (հանդուրժողականություն)	±5% (Ստանդարտ) / ±3% (բարձր գնահատված)
Տեղադրման դիրքը	Հորիզոնական / Ուղղահայաց
Բնակարանային ավարտ	Տաք ցինկապատ / էպոքսիդային
Գործող ջերմաստիճան.	-20°C-ից +80°C (միջավայր)
Spring Coil Նյութ	60Si2Mn / 50CrVA
Բեռի ճշգրտման միջակայք	±10% (դաշտի կարգավորում)

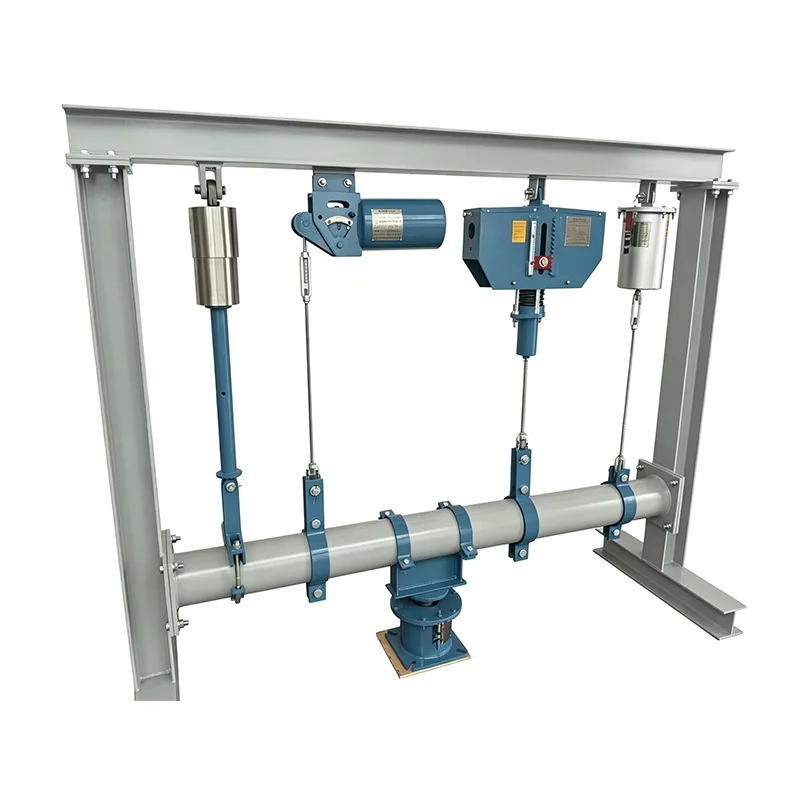

Համապարփակ համեմատություն. Կանգնած տեսակն ընդդեմ կասեցման տեսակի

Համեմատության չափ	Կանգնած մշտական ​​գարնանային աջակցություն	Կախոցի տեսակը Constant Force Spring Hanger
Տեղադրման եղանակը	Ներքևի արմատավորում, վերև աջակցություն	Վերին արմատավորում, դեպի ներքև կախվածություն
Տարածքի պահանջ	Պահանջում է ներքևի աջակցության հարթակ	Պահանջում է վերին պողպատե կառուցվածքի ճառագայթ
Ընդհանուր բարձրություն	Ցածր (300-600 մմ)	Բարձր (800-1500 մմ ներառյալ կախովի ձողը)
Կողային կայունություն	Լավ, լայն բազա, հակակողային տեղաշարժ	Միջին, երկար կախովի ձող, որը հակված է ճոճվողին
Հակաթրթռումային կատարում	Գերազանց, անմիջական աջակցություն առանց ցնցումների	Միջին, կասեցման ձող, որը հակված է ռեզոնանսի
Տեղադրման դժվարությունը	Պարզ, ուղղակի տեղ և մակարդակ	Կոմպլեքս, պահանջում է բարձրության վրա շահագործում կախովի ձողը կարգավորելու համար
Տեխնիկական սպասարկման մատչելիություն	Լավ է, աշխատունակ է գետնի կամ հարթակի վրա	Վատ, պահանջում է բարձր բարձրության վրա շահագործում
Բեռի փոխանցում	Ուղղակիորեն փոխանցվում է ստորին կառուցվածքին	Փոխանցվում է կախովի ձողի և պողպատե կառուցվածքի միջոցով
Կիրառելի խողովակի տրամագիծը	Բոլոր խողովակների տրամագծերը, հատկապես հարմար են մեծ տրամագծերի համար	Փոքր և միջին տրամագծեր, չափազանց երկար ձող մեծ տրամագծերի համար
Կիրառելի տեղաշարժի ուղղություն	Հիմնականում դեպի վեր տեղաշարժ	Հիմնականում դեպի ներքև տեղաշարժ

Ապրանքի կառուցվածքը և հիմնական առանձնահատկությունները

Standing Constant Spring Support-ը ընդունում է ուղղահայաց տուփի կառուցվածք, որը հիմնականում բաղկացած է հետևյալ մասերից.

Հիմնական ափսե. Ներքևի լայն ափսե՝ բեռը ցրելու և կայունություն ապահովելու համար

Զսպանակատուփ. Ներկառուցված մշտական ​​ուժի զսպանակ մեխանիզմ, ուղղահայաց դասավորված

Աջակցման վերին թիթեղ. Միացված է խողովակաշարի խողովակի հենակետով, բարձրությունը կարող է ճշգրտորեն կարգավորվել

Տեղաշարժման ցուցիչ. տեսանելի է կողքի վրա՝ հեշտ դիտարկման համար

Կողպող սարք. կողպեք զսպանակով փոխադրման և տեղադրման ժամանակ

Հիմնական հատկանիշները

Ուլտրա ցածր բարձրության դիզայն

Ուղղահայաց զսպանակային դասավորություն, ընդհանուր բարձրությունը 40% ցածր է, քան նույն բնութագրի կասեցման տեսակը

Հարմար է հատակի սահմանափակ բարձրությամբ տարածքի համար, ինչպիսիք են խողովակների խրամատները և սարքավորումների սենյակները

Հատուկ աշխատանքային պայմանների համար հարմարեցված ավելի կարճ բնութագրեր

Գերազանց կայունություն

Հիմքի մակերեսը 3 անգամ ավելի մեծ է, քան կախովի տեսակը, ցածր ծանրության կենտրոն

Խողովակաշարի հորիզոնական մղման տակ շրջվելը հեշտ չէ

Կախովի ձողի ճոճման խնդիր չկա թրթռումային աշխատանքային պայմաններում

Հարմարավետ տեղադրում և սպասարկում

Վերգետնյա տեղադրում, բարձր բարձրության վրա շահագործում չի պահանջվում

Ուղղակի տեղադրեք հիմքի վրա, ամրացրեք հարթեցումից հետո

Կարգավորող պտուտակ վերևի մասում, կարող է գործել գետնին կանգնած ժամանակ

Տեխնիկական սպասարկման և փոխարինման համար խողովակաշարերի ապամոնտաժման կարիք չկա, ուղղակիորեն դուրս հանեք գարնանային հավաքը

Ուժեղ տեղաշարժման հարմարվողականություն

Հատկապես հարմար է խողովակաշարերի վերընթաց ջերմային տեղաշարժով աշխատանքային պայմանների համար

Նաև հարմարվողական է դեպի ներքև տեղաշարժը, պարզապես տեղադրեք հակառակը

Կողային տեղաշարժը չի ազդում մշտական ​​ուժի աշխատանքի վրա

Տիպիկ կիրառական սցենարի վերլուծություն

Կիրառման սցենար	Աշխատանքային վիճակի բնութագրերը	Ինչու ընտրել կանգնած տեսակը
Ներքևի շերտի խողովակաշարեր խողովակների պատկերասրահներում	Ամենացածր շերտի խողովակաշարեր, վերևում պողպատե ճառագայթներ չկան	Կարող է միայն բարձրանալ խողովակների պատկերասրահի հատակից
Պոմպի մուտքի և ելքի խողովակաշարեր	Խոշոր թրթռում, զգայուն է մղման նկատմամբ	Ներքևի կայուն աջակցություն, նվազեցնում է թրթռումների փոխանցումը
Խողովակաշարեր ջերմափոխանակիչների վերևում	Սարքավորման պատյանից վեր դասավորված	Սարքավորման վերևի վրա բարձրացնող կետեր չկան, ուղղակի աջակցություն
Խողովակաշարեր խողովակների խրամատներում	Բետոնե խողովակների խրամատներ, նեղ տարածություն	Անբավարար տարածություն վերևում, կասեցումն անհնար է
Մեծ տրամագծով գոլորշու խողովակաշարեր	DN800-ից բարձր, ծանր քաշ	Չափազանց երկար կախովի ձողը հակված է անկայունության
Ծրագրի խողովակաշարերի վերազինում	Գոյություն ունեցող պողպատե կառույցները չեն կարող հորատվել	Օգտագործեք գոյություն ունեցող կոնկրետ հիմքը աջակցության համար
Կոմպրեսորային խողովակաշարեր	Թրթռում, որն առաջանում է իմպուլսային հոսքի հետևանքով	Կոշտ հենարան + մշտական ​​ուժի փոխհատուցում, լավ թրթռման մեղմացման ազդեցություն

Տեղում տեղադրման և շահագործման ուղեցույց (հիմնված 14 տարվա ինժեներական փորձի վրա)

Նախնական տեղադրման ստուգում

1. Ստուգեք՝ արդյոք արտադրանքի մոդելը համապատասխանում է դիզայնի գծագրերին

2. Ստուգեք՝ արդյոք կողպման սարքը անձեռնմխելի է, և արդյոք փոխադրման ժամանակ կա թուլություն

3. Ստուգեք հիմքի հարթությունը, անհրաժեշտ է ուղղում, եթե դեֆորմացիան գերազանցում է 2 մմ

Տեղադրման քայլեր

1.Հիմքի հարթեցում. աջակցության հիմքի մակերեսի մակարդակի սխալ ≤2մմ/մ

2. Դիրքավորում և ամրացում. Տեղադրեք Կանգնած Գարնանային աջակցությունը դիրքում, եռակցեք կամ պտուտակով ամրացրեք հիմքը հիմքի վրա

3. Խողովակաշարի միացում. Խողովակաշարի խողովակի հենարանը միացրեք բրա վերին սալիկի հետ, պահեք սառը վիճակում տեղաշարժը

4. Բեռնվածքի կարգավորում: Կարգավորեք վերին պտուտակը ըստ դիզայնի պահանջների, ցուցիչի ափսեը հավասարեցրեք սառը վիճակի դիրքին

5. Բացել. Տեղադրվելուց հետո հեռացրեք փոխադրման կողպման պտուտակները

6. Ստուգում և հաստատում. Հաստատեք ցուցիչը կարող է ազատորեն շարժվել առանց խցանման

Ընդհանուր խնդիրների լուծում

Տեղի խնդիր	Պատճառների վերլուծություն	Լուծում
Ցուցանիշը չի շարժվում	Փակման պտուտակները հանված չեն	Հեռացրեք բոլոր կողպեքի պտուտակները
Բեռի մեծ շեղում	Խողովակաշարի իրական քաշը չի համապատասխանում նախագծմանը	Լավ կարգավորեք վերևի ճշգրտման պտուտակ
Հիմքի ցնցում	Անհավասար հիմք	Հավասարեցման համար ներքևում ավելացրեք շղարշներ
Վերին ափսեի թեքում	Խողովակաշարի էքսցենտրիկություն	Կարգավորեք խողովակի աջակցությունը կենտրոնացման համար

Որակի վերահսկում և ստուգում

Համապարփակ ներքին փորձարկումն իրականացվում է յուրաքանչյուր ապրանքի վրա մինչև առաքումը

Մինչև առաքումը, յուրաքանչյուր ապրանք անցնում է ներքին փորձարկման ամբողջական գործընթաց: Այս գործընթացը ներառում է ծավալային և տեսողական ստուգում, PMI (Positive Material Identification), կարծրության փորձարկում, MT/PT ոչ կործանարար փորձարկում, որտեղ կիրառելի է, զսպանակային բեռնվածքի փորձարկում բեռի տեղաշարժի կորերով և ծածկույթի հաստության չափում: Տրվում են գործարանային փորձարկման հաշվետվություններ (FTR) և նյութերի փորձարկման հաշվետվություններ (MTR):

Պարզաբանում երրորդ կողմի հավատարմագրման վերաբերյալ

Ներքին փորձարկումը նույնը չէ, ինչ ILAC-ի կողմից հավատարմագրված երրորդ կողմի թեստավորումը: Եթե ​​պահանջվում է երրորդ կողմի ականատեսների փորձարկում կամ լաբորատոր փորձարկում, այն կարող է տրամադրվել որպես առանձին կամընտիր ծառայություն:

Երրորդ կողմի կամընտիր ստուգման ծառայություններ (մեջբերված է առանձին)

1. Նյութի փորձարկում

Այս ծառայությունը ներառում է քիմիական կազմի վերլուծություն, առաձգական փորձարկում, Charpy ցածր ջերմաստիճանի ազդեցության փորձարկում և կարծրության փորձարկում:

2. Եռակցման NDT

Հասանելի մեթոդները ներառում են մագնիսական մասնիկների փորձարկում (MT), հեղուկ ներթափանցման փորձարկում (PT), ուլտրաձայնային փորձարկում (UT) և ռադիոգրաֆիկ փորձարկում (RT):

3. Spring Load Performance Testing

Ներառված են բեռ-տեղաշարժման կորերը:

4. Տաք ցինկապատման / էպոքսիդային ծածկույթի կոռոզիայից պաշտպանության ստուգում

5. Ականատեսների փորձարկում, գործարանային հսկողություն և նախնական առաքման ստուգում (PSI)

Մեր տարբերակիչ առավելությունները

Հենանիշներ LISEGA խողովակների աջակցության միջազգային համակարգի դեմ

Մեր արտադրանքի բեռնվածության ճշգրտությունը, փորձարկման ստանդարտները և փաստաթղթերի համակարգերը համեմատվում են LISEGA խողովակների աջակցման միջազգային համակարգի հետ:

Ավելի քան ստանդարտ ներքին մատակարար

Ի տարբերություն ստանդարտ հայրենական արտադրողների, որոնք ապահովում են միայն արտադրանքն ինքնին, մենք մատակարարում ենք բեռի տեղաշարժի կորը յուրաքանչյուր զսպանակային միավորի հետ: Մենք նաև օգնում ենք կազմակերպել երրորդ կողմի SGS թեստավորում և տեսած ստուգումներ, ինչպես նաև աջակցում ենք փաստաթղթերի վերանայմանը PE/CPE ինժեներների կողմից արտասահմանյան նախագծերի համար:

Ծառայություն և աջակցություն

▶  Ընտրության աջակցություն. տրամադրեք տեղադրման տարածքի ստուգում` հաստատելու համար կանգուն տիպի լուծման իրագործելիությունը

▶  Անհատականացված ծառայություն. հատուկ բարձրություն և հատուկ բազայի չափ՝ ըստ տեղում տարածության

▶  Տեղադրման ուղեցույց. Տրամադրել մանրամասն տեղադրման ձեռնարկ, տեղում ցուցումներ, որոնք հասանելի են խոշոր նախագծերի համար

▶  Առաքման ցիկլը՝ 7-10 օր սովորական մոդելների համար, 15-20 օր՝ հարմարեցված ապրանքների համար

▶  Որակի երաշխիք. 2 տարվա արտադրանքի երաշխիք, ցմահ տեխնիկական աջակցություն

▶  Պահեստամասերի մատակարարում. սովորական մոդելի զսպանակային հավաքույթներ պահեստում, առաքվում են 48 ժամվա ընթացքում

Standing Constant Spring Support-ը հուսալի լուծում է խողովակաշարի մշտական ​​ուժային աջակցության համար՝ տարածության սահմանափակ աշխատանքային պայմաններում: Վերջին 14 տարիների ընթացքում մենք լուծել ենք այն խնդիրը, որ կասեցման լուծումները չեն կարող իրականացվել հարյուրավոր նախագծերի համար ամբողջ աշխարհում, և մեր արտադրանքը գործում է կայուն և միաձայն ճանաչվում է հաճախորդների կողմից:
