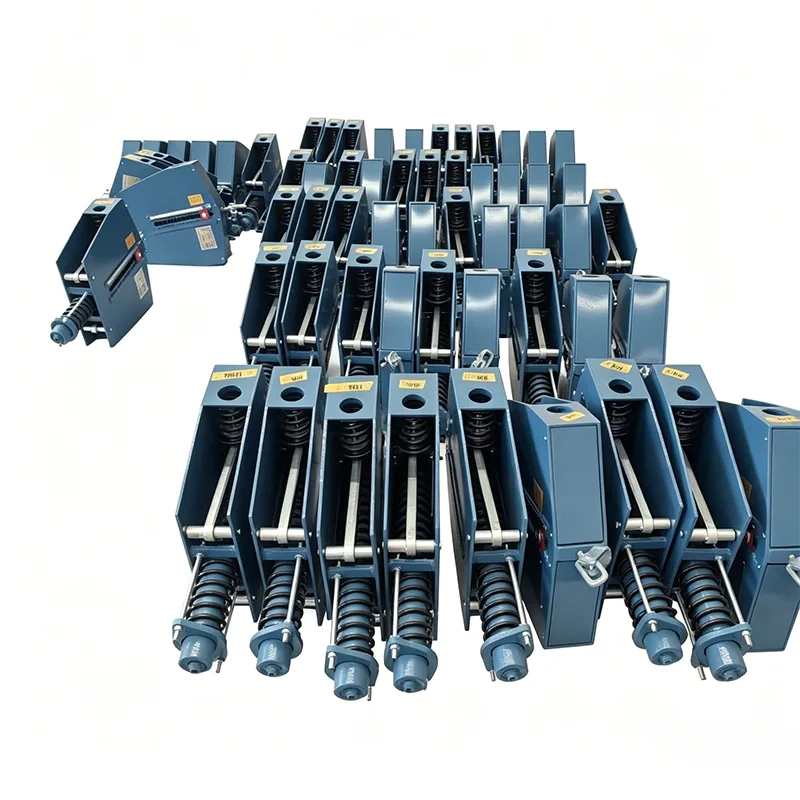

Heavy Duty Constant Spring Support

Երբ մեկ խողովակաշարի ծանրաբեռնվածությունը գերազանցում է 300 կՆ-ը, իսկ ջերմային տեղաշարժը գերազանցում է 200 մմ-ը, սովորական կայուն զսպանակները հակված են կառուցվածքային դեֆորմացման, միացնող ձողի կոտրվածքի, մշտական ​​ուժի ճշգրտության կորստի և այլ խափանումների: Նման անսարքությունները հանգեցնում են խողովակաշարի լարվածության կոնցենտրացիաների՝ գերազանցելով թույլատրելի արժեքները, առաջացնելով սարքավորումների վարդակների պատռումը, միջին չափի արտահոսքը և նույնիսկ ամբողջ կայանի չպլանավորված անջատումը: Անջատման մեկ միջադեպը կարող է հանգեցնել տասնյակ միլիոն RMB-ի վնասների:

Բեռի տեղաշարժի կորը, որը ստացվել է կայուն զսպանակային հենարանի/կախովի տիպի փորձարկումից: Հորիզոնական առանցքը նշանակում է տեղաշարժ, իսկ ուղղահայաց առանցքը ներկայացնում է բեռը: Ամբողջ աշխատանքային ճանապարհորդության ընթացքում կորը մնում է մոտավորապես հորիզոնական՝ ցույց տալով, որ աջակցող ուժը հիմնականում մնում է անփոփոխ, երբ խողովակաշարը շեղվում է ջերմային ընդարձակման և կծկման պատճառով:

Այս տիպի թեստը ստուգում է բեռնվածքի կայունությունը, ամբողջ ճանապարհորդության կայունությունը և մշտական ​​զսպանակային միավորների գործառնական հուսալիությունը: Բոլոր արտադրական ստորաբաժանումները ենթակա են բեռնվածքի չափորոշման՝ նախքան առաքումը, բեռի շեղումը վերահսկվում է ±6%-ի սահմաններում՝ համաձայն ANSI/MSS-SP-58-2018 և NB/T47038-2013-ի:

Այս արտադրատեսակները կիրառելի են մեծ ջերմային տեղաշարժով արդյունաբերական խողովակաշարերի համակարգերի համար, ներառյալ հիմնական գոլորշու խողովակաշարերը և բարձր ջերմաստիճանի և բարձր ճնշման այլ խողովակաշարերը:

Heavy Duty Constant Spring Support-ը հատուկ ծանրաբեռնված օժանդակ սարքավորում է, որը մշակվել է այս ծայրահեղ աշխատանքային պայմաններում առկա մարտահրավերներին դիմակայելու համար: Այն հատուկ նախագծված է 500 կՆ-ից բարձր բեռնվածությամբ և 400 մմ-ի սահմաններում տեղաշարժերով խոշոր խողովակաշարային համակարգերի համար:

Ապրանքի տեխնիկական բնութագրերը

Ապրանքի սահմանում և հիմնական դիզայնի փիլիսոփայություն

Heavy Duty Constant Spring Support-ը ծանր բեռնատար խողովակաշարի աջակցող սարք է, որն ապահովում է մշտական ​​աջակցող ուժ ամբողջ հարվածի ընթացքում ճշգրիտ պահի հավասարակշռման մեխանիզմի միջոցով:

Yangzhou Tianshun Pipeline-ը նախաձեռնել է R&D այս արտադրանքի գծի համար դեռևս 2015 թվականին՝ 12 միլիոն RMB ընդհանուր ներդրումով հատուկ արտադրական սարքավորումներում և փորձարկման օբյեկտներում: Այժմ ստեղծվել է արտադրանքի ամբողջական պորտֆոլիո, որն ունի 2000 kN առավելագույն բեռնվածքի հզորություն և 600 մմ առավելագույն տեղաշարժ, որը դասվում է առաջատար ներքին մակարդակում:

Մեր հիմնական դիզայնի փիլիսոփայությունը կենտրոնանում է ավելորդ անվտանգության վրա. բոլոր կարևոր բաղադրիչները մշակված են անվտանգության գործոններով, որոնք ավելի բարձր են, քան արդյունաբերության չափանիշները, որպեսզի ապահովեն անվտանգության բավարար սահմաններ նույնիսկ ծայրահեղ աշխատանքային պայմաններում: Միևնույն ժամանակ, կառուցվածքային օպտիմալացումը նվազագույնի է հասցնում ընդհանուր չափը և քաշը՝ առանց խախտելու կառուցվածքի ամրությունը, կրճատելով տեղադրման և փոխադրման ծախսերը:

Մանրամասն ավելորդության բաշխում

1. Հիմնական շրջանակի ավելորդություն. կառուցված է 20–50 մմ հաստությամբ ինտեգրալ եռակցված պողպատե թիթեղներից, որոնք տեղադրված են երկայնական և լայնակի կարծրացուցիչներով՝ բարձրացնելով ընդհանուր կոշտությունը ավելի քան 60%-ով:

2.Գարնանային համակարգի ավելորդություն. Բազմաղբյուրի զուգահեռ դասավորությունը ապահովում է, որ մնացած աղբյուրները կարող են լիովին կրել խողովակաշարի բեռները, նույնիսկ եթե մեկ գարուն խափանվի:

3. Փոխանցման մեխանիզմի ավելորդություն. սինխրոնացված երկակի միացնող ձողերը վերացնում են աջակցության փլուզման ռիսկերը, որոնք բխում են մեկ ձողի կոտրվածքից:

Ամբողջական շարքի ստանդարտ բնութագրերի գծապատկեր

Ծանր պարտականությունների մշտական ​​գարնանային աջակցության վեց ստանդարտ շարքեր հասանելի են ծանր արդյունաբերական կիրառման սցենարների մեծ մասը ծածկելու համար.

Պատվերով նյութերի դասակարգերը և հարմարեցված ձևավորումները առաջարկվում են հաճախորդի խնդրանքով բոլոր մոդելների համար:

Ամբողջ կյանքի ցիկլի հուսալիության ստուգման համակարգ

Կիրառվում է ծայրից ծայր ստուգման խիստ համակարգ՝ ծայրահեղ պայմաններում հուսալի կատարումը երաշխավորելու համար: Յուրաքանչյուր ծանր պարտականությունների մշտական ​​գարնանային աջակցություն անցնում է հինգ պարտադիր ստուգման ընթացակարգեր.

Բոլոր ստուգումների գրառումները արխիվացված են նվազագույնը 15 տարի ժամկետով և հասանելի են հաճախորդներին ցանկացած ժամանակ: Մեր փորձարկման լաբորատորիան ունի CNAS հավատարմագրում՝ տրամադրելով միջազգայնորեն ճանաչված թեստի արդյունքներ:

Համաշխարհային հենանիշային նախագծի հետքի ռեկորդ

2026 թվականի մայիսի դրությամբ, մեր Heavy Duty Constant Spring Supports-ը տեղակայվել է աշխարհի 120 լայնածավալ արդյունաբերական նախագծերում, այդ թվում՝

▶  տարեկան 10 միլիոն տոննա վերամշակման և քիմիական ինտեգրման համալիր. մատակարարվում է HD-800 և HD-1200 աջակցության 320 հավաքածու

▶  Միլիոն կիլովատ հզորությամբ ատոմակայան. մատակարարված է 156 միջուկային անվտանգության դասի ծանրաբեռնված կայուն զսպանակային հենարաններ

▶  20 միլիոն տոննա/տարի LNG ընդունող տերմինալ. մատակարարված է ցածր ջերմաստիճանի 89 հատուկ ծանրաբեռնված կայուն զսպանակային հենարաններ

▶  3000 ՄՎտ հզորությամբ ջերմաէլեկտրակայան. մատակարարված հիմնական գոլորշու խողովակաշարերի 245 ծանրաբեռնված հենարաններ

Այս ուղենշային նախագծերում ապացուցված կատարումը հաստատում է ակնառու հուսալիությունն ու կայունությունը՝ միևնույն ժամանակ ապահովելով մեզ ծանրաբեռնված խողովակաշարերի աջակցության համակարգերի նախագծման ինժեներական մեծ փորձով:

Նախագծին հարմարեցված առաքում և բացառիկ ծառայություններ

Հարմարեցված առաքման փաթեթներ Heavy Duty Constant Spring Supports-ի համար տրամադրվում են լայնածավալ նախագծերի համար.

1. Նվիրված Ծրագրի Թիմ. Յուրաքանչյուր խոշոր ծրագրի նշանակվում է հատուկ ծրագրի ղեկավար, տեխնիկական ինժեներ և որակի ինժեներ՝ վերահսկելու ամբողջ ցիկլի առաջընթացը:

2. Փուլային առաքում. խմբաքանակի առաքումը համահունչ է շինհրապարակի շինարարության ժամանակացույցին` տեղում պահեստավորման բեռը նվազեցնելու համար:

3. Տեղում ընդունման ծառայություն. ինժեներներ ուղարկվել են արտադրանքի ընդունման և տեղադրման ուղեցույց անցկացնելու համար:

4. Տեղում տեխնիկական սպասման աջակցություն. մշտական ​​ինժեներական աջակցություն հասանելի է տեղադրման գագաթնակետին փուլերում:

5. Երկարաժամկետ Հետագա Ծառայություն. տարեկան գործառնական վիճակի աուդիտներ հետգործարկումից հետո՝ մասնագիտական ​​սպասարկման առաջարկություններով:

Մենք տրամադրում ենք 18-ամսյա երաշխիքային ժամկետ՝ 6 ամսով ավելի, քան արդյունաբերության միջինը: Երաշխիքային ծածկույթի շրջանակում առաջացող որակի թերությունների դեպքում մենք երաշխավորում ենք 48-ժամյա արձագանքման ժամանակ և տեղում անսարքությունների վերացում 72 ժամվա ընթացքում:

Հաճախակի տրվող հարցեր (ՀՏՀ)

Հարց. Ո՞րն է ձեր առավելագույն հասանելի բեռը և տեղաշարժը Heavy Duty Constant Spring Supports-ի համար:

A: Ստանդարտ մոդելները հասնում են 2000 kN առավելագույն բեռի և 600 մմ առավելագույն տեղաշարժի: Պատվերով նմուշները հասանելի են չափազանց մեծ պահանջների համար, որոնք կարող են մինչև 3000 կՆ բեռ և 800 մմ տեղաշարժ:

Հարց: Արդյո՞ք արտադրանքը հարմար է ցածր ջերմաստիճանի ծառայության համար:

A: Այո: Ցածր ջերմաստիճանի հատուկ տարբերակները ընդունում են 304 կամ 316L չժանգոտվող պողպատ, վավերացված ցածր ջերմաստիճանի ազդեցության փորձարկման միջոցով և կարող են կայուն գործել -196℃ ջերմաստիճանում LNG, էթիլեն և այլ կրիոգեն խողովակաշարերի համակարգերի համար:

Հարց: Որո՞նք են ստանդարտ ժամկետները:

A: Ստանդարտ մոդելներն ունեն 45–60 օր առաջացման ժամկետ; հարմարեցված միավորները տևում են 60–90 օր՝ կախված բարդությունից: Rush-ի արտադրությունը հասանելի է հրատապ նախագծերի համար՝ 30 օրվա ամենակարճ ժամկետով:
