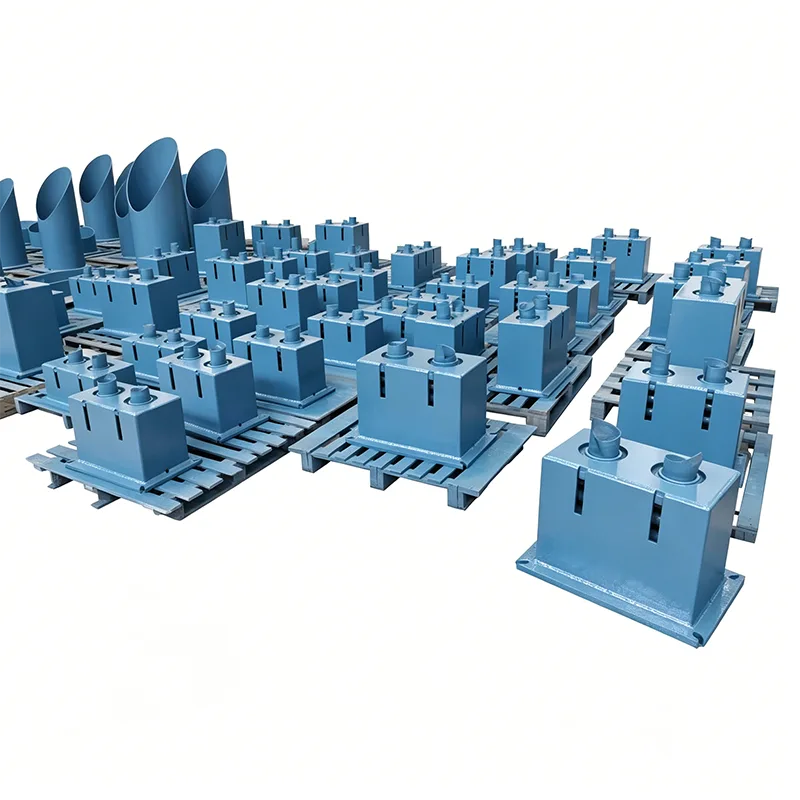

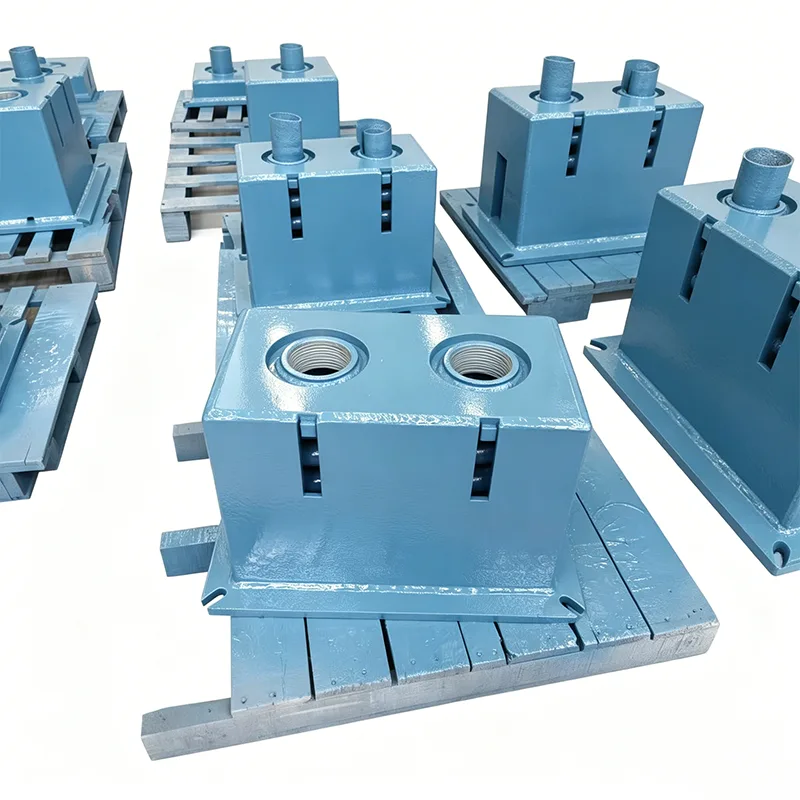

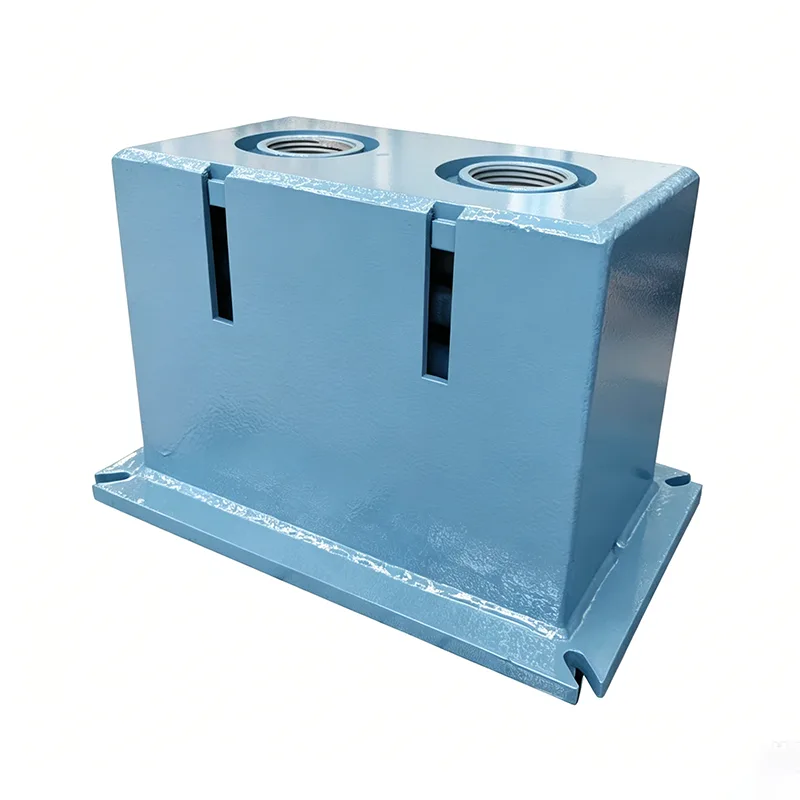

Big Ton Spring աջակցում

Հիմնադրվել է 2012 թվականին, Yangzhou Tianshun Pipeline Technology Co., Ltd.-ն ունի լայնածավալ գիտահետազոտական ​​և մշակման և արտադրության փորձ՝ ծանր խողովակաշարերի աջակցության լուծումների ոլորտում: Մեր Big Ton Spring Supports-ը հարմարեցված արտադրանքի շարք է, որը մշակվել է ծայրահեղ բարձր բեռնվածության պայմանների համար՝ խախտելով սովորական զսպանակային կախիչների բեռնվածության սահմանը: Նախագծված են բացառապես ծայրահեղ սցենարների համար, որոնց 100 տոննան գերազանցում է մեկ բարձրացման կետերը, դրանք հաջողությամբ տեղակայվել են ազգային մակարդակի բազմաթիվ հիմնական էներգետիկ նախագծերում:

Բեռի տեղաշարժի կորը՝ ստացված կայուն զսպանակային հենարանի/կախիչի տիպի փորձարկումից։ Հորիզոնական առանցքը նշանակում է տեղաշարժ, իսկ ուղղահայաց առանցքը ներկայացնում է բեռը: Ամբողջ աշխատանքային ճանապարհորդության ընթացքում կորը մնում է մոտավորապես հորիզոնական՝ ցույց տալով, որ աջակցող ուժը հիմնականում մնում է անփոփոխ, երբ խողովակաշարը շեղվում է ջերմային ընդարձակման և կծկման պատճառով:

Այս տեսակի թեստը ստուգում է բեռնվածքի կայունությունը, կայուն զսպանակային ստորաբաժանումների բեռնվածքի կայունությունը և գործառնական հուսալիությունը: Բոլոր արտադրական ստորաբաժանումները ենթակա են բեռնվածքի չափորոշման՝ նախքան առաքումը, բեռի շեղումը վերահսկվում է ±6%-ի սահմաններում՝ համաձայն ANSI/MSS-SP-58-2018 և NB/T47038-2013-ի:

Այս արտադրատեսակները կիրառելի են մեծ ջերմային տեղաշարժով արդյունաբերական խողովակաշարերի համակարգերի համար, ներառյալ հիմնական գոլորշու խողովակաշարերը և բարձր ջերմաստիճանի և բարձր ճնշման այլ խողովակաշարերը:

Որո՞նք են ծանր աշխատանքային պայմանները: Արդյունաբերության ցավի կետեր

Լայնածավալ էներգետիկ և նավթաքիմիական նախագծերում ծայրահեղ ծանրաբեռնվածությամբ խողովակաշարերը ներառում են.

Չափազանց մեծ տրամագծով հաստ պատերով խողովակաշարեր՝ DN1200+, պատի հաստությունը ≥50 մմ, քաշը մեկ մետրից ավելի քան 5 տոննա

Սարքավորումների միացման խոշոր խողովակաշարեր. ռեակտորների մուտք/ելք, ջեռուցման վառարաններ, գոլորշու տուրբիններ, 100 տոննայից ավելի մեկ բեռնաթափման կետ

Խողովակների երկար բացվածքով դարակաշարերի ցանց՝ ≥30 մետր լայնություն, զանգվածային կենտրոնացված բեռներով

Հատուկ համաձուլվածքային խողովակաշարեր՝ կրկնակի պողպատից, նիկելի վրա հիմնված համաձուլվածքային խողովակաշարեր, որոնք շատ ավելի ծանր են, քան ածխածնային պողպատը՝ նյութի բարձր խտության պատճառով

Սովորական արտադրանքի սահմանափակումները.

Ստանդարտ զսպանակային կախիչների առավելագույն ծանրաբեռնվածությունը սովորաբար չի գերազանցում 40 տոննան

Սովորական կառույցները դեֆորմացվում են և կորցնում կայունությունը 80 տոննայից բարձր

Բազմախմբային զուգահեռ կապը չի ապահովում համաժամացումը՝ առաջացնելով էքսցենտրիկ բեռնում

Շատ քիչ հայրենական արտադրողներ կարող են հուսալիորեն արտադրել 100 տոննա+ հենարաններ

Big Ton Spring Supports-ը նպատակաուղղված է արդյունաբերության այս մարտահրավերը լուծելու համար:

Ապրանքի տեխնիկական բնութագրերը

Constant Spring կախիչի Spec աղյուսակ	Օրինակ
Մոդել / Սերիա	PH, LH, CA, CS, TH
Բեռնատարողություն (գործող)	0,1 կՆ - 500 կՆ
Ընդհանուր ճանապարհորդություն	50 մմ, 100 մմ, 200 մմ, 400 մմ
Իրական ճանապարհորդություն	Մինչև 600 մմ
Բեռի շեղում (հանդուրժողականություն)	±5% (Ստանդարտ) / ±3% (բարձր գնահատված)
Տեղադրման դիրքը	Հորիզոնական / Ուղղահայաց
Բնակարանային ավարտ	Տաք ցինկապատ / էպոքսիդային
Գործող ջերմաստիճան.	-20°C-ից +80°C (միջավայր)
Spring Coil Նյութ	60Si2Mn / 50CrVA
Բեռի ճշգրտման միջակայք	±10% (դաշտի կարգավորում)

Հիմնական տեխնոլոգիական առաջընթացներ

Multi-Spring սինխրոն զուգահեռ տեխնոլոգիա

Կենտրոնական սիմետրիկ դասավորվածություն՝ ուժի հավասարաչափ բաշխման համար 4-8 զսպանակային խմբերում

Անհատական ​​զսպանակային փորձարկում/համապատասխանում, կոշտության շեղում ≤2%

Արտոնագրված բեռը հավասարակշռող մեխանիզմը երաշխավորում է 100% համաժամանակյա սեղմում

Վերացնում է էքսցենտրիկ ծանրաբեռնվածությունը բազմակի զսպանակային զուգահեռ համակարգերում

Ուլտրա-բարձր ամրության կառուցվածքային համակարգ

Q460C բարձր ամրության պողպատ, 80% ավելի բարձր ելքի ուժ, քան ստանդարտ նյութերը

Ինտեգրալ տուփի տիպի կառուցվածք, 3 անգամ ավելի բարձր ճկման/ոլորման կոշտություն, քան սովորական նմուշները

Վերջավոր տարրերի օպտիմալացումը վերացնում է սթրեսի կենտրոնացման կետերը

Կառուցվածքային դեֆորմացիա ≤0,5 մմ լրիվ ծանրաբեռնվածության դեպքում

Մեծ տրամագծով ծանր պարտականությունների միացման տեխնոլոգիա

42CrMo համաձուլվածքի պողպատե լիսեռներ (մարած և կոփված)

Առավելագույն քորոց տրամագիծը 150 մմ, մեկ լիսեռով բեռնվածությունը ավելի քան 300 տոննա

Ինքնաքսավող պղնձի համաձուլվածքի թփեր, շփման գործակից ≤0,08

Նվազեցնում է շփման ազդեցությունը, զգալիորեն բարելավում է բեռի կայունությունը

Բարձր ճշգրտության արտադրական գործընթաց

CNC բոց + պլազմային կոմպոզիտային կտրում կրող թիթեղների համար

CNC ձանձրալի առանցքային անցքերի համար, դիրքի ճշգրտություն ±0,05 մմ

Եռակցումից հետո սթրեսից ազատման բուժումը վերացնում է մնացորդային սթրեսը

Մեկ սեղմակով հաստոցներ խոշոր CNC գանգրային կենտրոնների վրա

Բազմաշերտ անվտանգության պաշտպանություն

Կրկնակի պաշտպանություն՝ մեխանիկական սահման + հիդրավլիկ բուֆերավորում

Ծանրաբեռնվածության ահազանգը միանում է 110% գնահատված բեռի դեպքում

Ավելորդ դիզայն. անվտանգ շահագործում, նույնիսկ եթե մեկ զսպանակային խումբը ձախողվի

Հակաշրջվող կառուցվածքը ապահովում է կայունություն կողային ուժերի ազդեցության տակ

Նվիրված փորձարկման և ստուգման համակարգ

300 տոննա հատուկ բեռի փորձարկիչ՝ 100% լրիվ բեռի վավերացման համար

Ամբողջական հարվածով շարունակական տվյալների հավաքում (վայրկյանում 10 ընթերցում)

Իրական ժամանակի կայունության հաշվարկ. չորակավորված միավորները երբեք չեն առաքվում

Հոգնածության մոդելավորված փորձարկումը հաստատում է երկարաժամկետ հուսալիությունը

Գործարանային փորձարկման և վավերացման արձանագրություն

Համապարփակ ներքին փորձարկումն իրականացվում է յուրաքանչյուր ապրանքի վրա մինչև առաքումը

Մինչև առաքումը, յուրաքանչյուր ապրանք անցնում է ներքին փորձարկման ամբողջական գործընթաց: Այս գործընթացը ներառում է ծավալային և տեսողական ստուգում, PMI (Positive Material Identification), կարծրության փորձարկում, MT/PT ոչ կործանարար փորձարկում, որտեղ կիրառելի է, զսպանակային բեռնվածքի փորձարկում բեռի տեղաշարժի կորերով և ծածկույթի հաստության չափում: Տրվում են գործարանային փորձարկման հաշվետվություններ (FTR) և նյութերի փորձարկման հաշվետվություններ (MTR):

Պարզաբանում երրորդ կողմի հավատարմագրման վերաբերյալ

Ներքին փորձարկումը նույնը չէ, ինչ ILAC-ի կողմից հավատարմագրված երրորդ կողմի թեստավորումը: Եթե ​​պահանջվում է երրորդ կողմի ականատեսների փորձարկում կամ լաբորատոր փորձարկում, այն կարող է տրամադրվել որպես առանձին կամընտիր ծառայություն:

Երրորդ կողմի կամընտիր ստուգման ծառայություններ (մեջբերված է առանձին)

1. Նյութի փորձարկում

Այս ծառայությունը ներառում է քիմիական կազմի վերլուծություն, առաձգական փորձարկում, Charpy ցածր ջերմաստիճանի ազդեցության փորձարկում և կարծրության փորձարկում:

2. Եռակցման NDT

Հասանելի մեթոդները ներառում են մագնիսական մասնիկների փորձարկում (MT), հեղուկ ներթափանցման փորձարկում (PT), ուլտրաձայնային փորձարկում (UT) և ռադիոգրաֆիկ փորձարկում (RT):

3. Spring Load Performance Testing

Ներառված են բեռ-տեղաշարժման կորերը:

4. Տաք ցինկապատման / էպոքսիդային ծածկույթի կոռոզիայից պաշտպանության ստուգում

5. Ականատեսների փորձարկում, գործարանային հսկողություն և նախնական առաքման ստուգում (PSI)

Մեր տարբերակիչ առավելությունները

Հենանիշներ LISEGA խողովակների աջակցության միջազգային համակարգի դեմ

Մեր արտադրանքի բեռնվածության ճշգրտությունը, փորձարկման ստանդարտները և փաստաթղթերի համակարգերը համեմատվում են LISEGA խողովակների աջակցման միջազգային համակարգի հետ:

Ավելի քան ստանդարտ ներքին մատակարար

Ի տարբերություն ստանդարտ հայրենական արտադրողների, որոնք ապահովում են միայն արտադրանքն ինքնին, մենք մատակարարում ենք բեռի տեղաշարժի կորը յուրաքանչյուր զսպանակային միավորի հետ: Մենք նաև օգնում ենք կազմակերպել երրորդ կողմի SGS թեստավորում և տեսած ստուգումներ, ինչպես նաև աջակցում ենք փաստաթղթերի վերանայմանը PE/CPE ինժեներների կողմից արտասահմանյան նախագծերի համար:

Տիպիկ կիրառման դեպքեր

Դեպք 1. 20 միլիոն տոննա/տարի Զտման և քիմիական ինտեգրման նախագիծ

Ապրանք. 150 տոննա մեծ տոննա մշտական ​​ուժի զսպանակային աջակցություն

Կիրառում՝ հիդրոգենացման ռեակտորի ելքային խողովակաշար

Պայմանները՝ 150 տոննա բեռ, 250 մմ տեղաշարժ, 420 ℃ բարձր ջերմաստիճան

Արդյունք. 3 տարվա կայուն աշխատանք, կայունությունը պահպանվում է ±2,5% սահմաններում

Դեպք 2. Ուլտրա-գերկրիտիկական 1000 ՄՎտ հզորությամբ էներգաբլոկ

Ապրանք՝ 120 տոննա ծանրաբեռնված մշտական ​​ուժի կախիչ

Կիրառում: Հիմնական գոլորշու խողովակաշար

Պայմանները՝ 120 տոննա բեռ, 300 մմ տեղաշարժ

Արդյունք. Էլեկտրակայանի ընդունումը առաջին փորձարկման ժամանակ, զրոյական գործառնական խնդիրներ

Դեպք 3. LNG տերմինալի նախագիծ

Արտադրանք՝ 80 տոննա ցածր ջերմաստիճանի ծանր սպասարկում

Կիրառում. Սառը տուփի հիմնական խողովակաշար

Պայմանները՝ -162℃ կրիոգեն միջավայր, 80 տոննա ծանրաբեռնվածություն

Արդյունք. ցածր ջերմաստիճանի նյութերի ճիշտ ընտրություն, փխրունության խնդիր չկա

Պատվերով Ծրագրի սպասարկման գործընթաց

Նախանախագծային տեխնիկական խորհրդատվություն

Նվիրված ինժեներ հավաքելու աշխատանքային պայմանների մանրամասն պարամետրերը

Նախնական նախագիծ՝ բեռի տեղաշարժի համապատասխանության հաշվարկով

Վերջավոր տարրերի կառուցվածքային ամրության/կոշտության ստուգում

Տեխնիկական առաջարկ + գնանշման առաքում

Դիզայնի հաստատում

Մանրամասն ինժեներական գծագրեր (ուրվագիծ, բեռների աղյուսակներ)

Հիմնական տեխնիկական պարամետրերի երկկողմանի հաստատում

Ստուգման և փորձարկման պլանի (ITP) մշակում

Արտադրության մեկնարկը ստորագրված հաստատումից հետո

Արտադրության առաջընթացի հետևում

Շաբաթական արտադրության լուսանկարների թարմացումներ

Հաճախորդների ականատեսի հնարավորությունները հիմնական հանգրվանների համար

Երրորդ կողմի ստուգման աջակցություն ամբողջ ընթացքում

Իրական ժամանակի տեխնիկական պարզաբանման պատասխան

Գործարանային ընդունում

Հասանելի է տեղում լրիվ բեռնված թեստային վկայություն

Թեստի տվյալների ցուցադրում իրական ժամանակում

Փաստաթղթերի ամբողջական հանձնում

Պրոֆեսիոնալ փաթեթավորում և առաքում

Աջակցություն տեղում

Տեխնիկական անձնակազմ տեղադրման ուղղորդման համար

Գործարկման և բեռնվածքի չափորոշման աջակցություն

Գործարկումից հետո հետագա այցելություններ

Տեխնիկական աջակցություն ողջ կյանքի ընթացքում

Big Ton Spring Supports-ը սահմանում է ծանր աշխատանքային խողովակաշարերի տեխնիկական հենանիշը: Մենք առաջ ենք քաշում արդյունաբերության սահմանները՝ ապահովելով գերբարձր ծանրաբեռնվածության հուսալի լուծումներ ձեր կարևորագույն ինժեներական նախագծերի համար՝ խիստ փորձարկման և նախագծային ապացուցված փորձի միջոցով:
