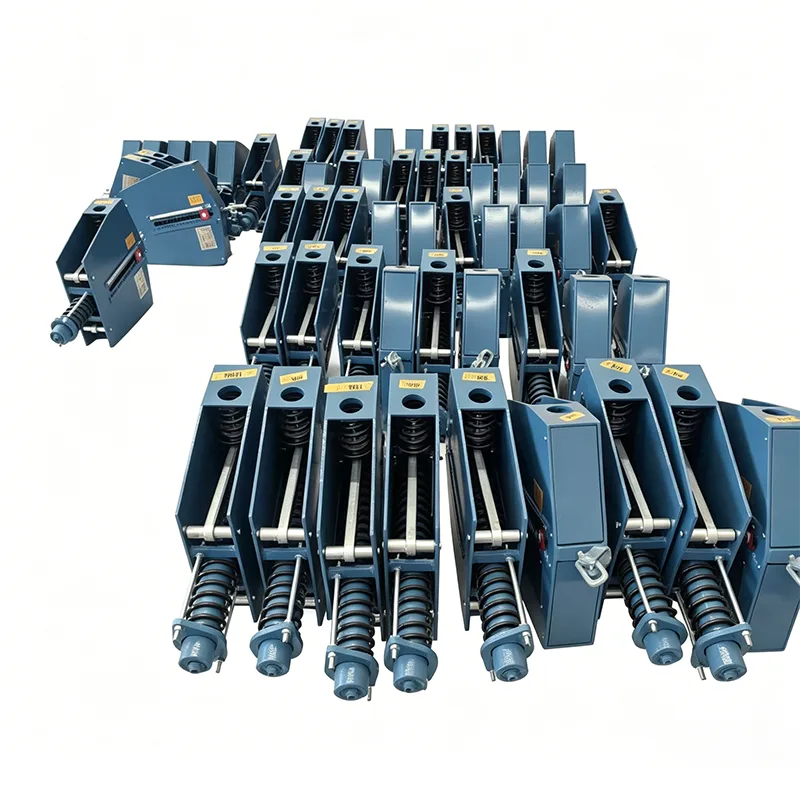

Հիմնադրվելով 2012-ին, Yangzhou Tianshun Pipeline Technology Co., Ltd.-ն ունի 14 տարվա խորը փորձ էլեկտրաէներգիայի արդյունաբերության համար խողովակաշարերի աջակցության լուծումների ոլորտում, որոնք սպասարկում են տասնյակ ներքին էլեկտրակայանների նախագծեր: Մեր Ջերմաէլեկտրակայանի Constant Spring Support-ը մասնագիտացված արտադրանք է, որը մշակվել է խստորեն համաձայն DL/T սերիայի էներգետիկ արդյունաբերության ստանդարտների: Հատուկ օպտիմիզացված ջերմային էլեկտրակայանների բարձր ջերմաստիճանի, բարձր ճնշման և երկար ցիկլի շարունակական շահագործման բնութագրերի համար, այն հանդիսանում է էլեկտրակայանների չորս խոշոր խողովակաշարային համակարգերի հիմնական օժանդակ բաղադրիչը:
Բեռի տեղաշարժի կորը, որը ստացվել է կայուն զսպանակային հենարանի/կախովի տիպի փորձարկումից: Հորիզոնական առանցքը նշանակում է տեղաշարժ, իսկ ուղղահայաց առանցքը ներկայացնում է բեռը: Ամբողջ աշխատանքային ճանապարհորդության ընթացքում կորը մնում է մոտավորապես հորիզոնական՝ ցույց տալով, որ աջակցող ուժը հիմնականում մնում է անփոփոխ, երբ խողովակաշարը շեղվում է ջերմային ընդարձակման և կծկման պատճառով:
Այս տիպի թեստը ստուգում է բեռնվածքի կայունությունը, ամբողջ ճանապարհորդության կայունությունը և մշտական զսպանակային միավորների գործառնական հուսալիությունը: Բոլոր արտադրական ստորաբաժանումները ենթակա են բեռնվածքի չափորոշման՝ նախքան առաքումը, բեռի շեղումը վերահսկվում է ±6%-ի սահմաններում՝ համաձայն ANSI/MSS-SP-58-2018 և NB/T47038-2013-ի:
Այս արտադրատեսակները կիրառելի են մեծ ջերմային տեղաշարժով արդյունաբերական խողովակաշարերի համակարգերի համար, ներառյալ հիմնական գոլորշու խողովակաշարերը և բարձր ջերմաստիճանի և բարձր ճնշման այլ խողովակաշարերը:
Սովորական արդյունաբերական խողովակաշարերի համեմատ՝ ՋԷԿ-ի խողովակաշարերի համակարգերը գործում են շատ ավելի ծանր պայմաններում.
▶ Բարձր ջերմաստիճան և ճնշում. հիմնական գոլորշու խողովակաշարեր 540℃~620℃, ճնշում 16MPa~35MPa
▶ Մեծ ջերմային տեղաշարժ. հիմնական գոլորշու խողովակաշարերի ուղղահայաց տեղաշարժը կարող է հասնել 300~500 մմ
▶ Ծանր բեռներ. մեծ տրամագծով հաստ պատերով խողովակաշարեր, մեկ բարձրացման կետի բեռը 50-300 տոննա
▶ Շարունակական շահագործման բարձր պահանջներ. միավորի տարեկան աշխատանքային ժամեր ≥7500 ժամ, անջատման հսկայական կորուստներով
▶ Զգայուն է սարքավորումների մղման նկատմամբ. չափազանց խիստ պահանջներ խողովակաշարի մղման համար գոլորշու տուրբինի մուտքերում և ելքերում
▶ Անվտանգության բարձր մակարդակ. Դասակարգվում է որպես ճնշման խողովակաշարեր՝ անվտանգության զգալի պարտականություններով
Սովորական մշտական զսպանակավոր կախիչները չեն կարող լիովին բավարարել այս պահանջները, ինչը կարևոր է դարձնում հատուկ ջերմաէլեկտրակայանի մշտական գարնանային աջակցությունը:
| Constant Spring Hanger Spec Աղյուսակ | Օրինակ |
| Մոդել / Սերիա | PH, LH, CA, CS, TH |
| Բեռնատարողություն (գործող) | 0,1 կՆ - 500 կՆ |
| Ընդհանուր ճանապարհորդություն | 50 մմ, 100 մմ, 200 մմ, 400 մմ |
| Իրական ճանապարհորդություն | Մինչև 600 մմ |
| Բեռի շեղում (հանդուրժողականություն) | ±5% (Ստանդարտ) / ±3% (բարձր գնահատված) |
| Տեղադրման դիրքը | Հորիզոնական / Ուղղահայաց |
| Բնակարանային ավարտ | Տաք ցինկապատ / էպոքսիդային |
| Գործող ջերմաստիճան. | -20°C-ից +80°C (միջավայր) |
| Spring Coil Նյութ | 60Si2Mn / 50CrVA |
| Բեռի ճշգրտման միջակայք | ±10% (դաշտի կարգավորում) |
Ջերմաէլեկտրակայանների կախիչները և հենարանները պետք է համապատասխանեն էներգետիկ արդյունաբերության հետևյալ ստանդարտներին.
|
Ստանդարտ համարը |
Ստանդարտ անուն |
Հիմնական պահանջներ |
|
DL/T 616 |
Ջերմային էլեկտրակայաններում գոլորշու ջրատարների և հենարանների պահպանման և կարգավորման ուղեցույց |
Գործողության պահպանման, ճշգրտման և ստուգման պահանջներ |
|
ԴԼ/Տ 1113 |
Ջերմաէլեկտրակայաններում խողովակաշարերի հենարանների և կախիչների ընդունման ծածկագիրը |
Գործարանի ընդունման և տեղադրման ընդունման ստանդարտներ |
|
DL/T 5054 |
ՋԷԿ-երում գոլորշու-ջրատար խողովակաշարերի նախագծման տեխնիկական կանոնագիրք |
Դիզայնի ընտրություն և բեռի հաշվարկ |
|
ԳԲ/Տ 17116 |
Խողովակաշարերի հենարաններ և կախիչներ Մաս 1. Տեխնիկական բնութագրեր |
Ընդհանուր տեխնիկական պահանջներ |
Ջերմաէլեկտրակայանի Constant Spring Support-ը լիովին համապատասխանում է վերը նշված բոլոր ստանդարտ պահանջներին, և գործարանի առաքման փաստաթղթերը կարող են ուղղակիորեն օգտագործվել էլեկտրակայանի որակի վերահսկման և ընդունման համար:
|
Էլեկտրակայանների համակարգ |
Խողովակաշարի անվանումը |
Առաջարկվող ապրանքի տեսակը |
Տիպիկ պարամետրեր |
|
Կաթսայական համակարգ |
Հիմնական գոլորշու խողովակաշար |
ՋԷԿ-ի մշտական գարնանային աջակցություն |
100~300 տոննա, 200~400մմ տեղաշարժ |
|
Կաթսայական համակարգ |
Տաքացնել գոլորշու խողովակաշարը |
Մշտական գարնանային կախիչ/հենարան |
80~200 տոննա, 250~450մմ տեղաշարժ |
|
Սնուցման ջրամատակարարման համակարգ |
Բարձր ճնշման սնուցող ջրատար խողովակաշար |
Constant + Variable Force Combination |
30~100 տոննա, 100~250մմ տեղաշարժ |
|
Գոլորշի տուրբինային համակարգ |
Տուրբինային մուտքի/ելքի խողովակաշարեր |
Բարձր ճշգրտության մշտական գարնանային աջակցություն |
50~150 տոննա, կայունությունը ≤±4% |
|
Օդի, ծխի գազի և ածուխի համակարգ |
Տաք օդի խողովակներ, ծխատար գազերի խողովակներ |
Variable Force Spring Support |
10~50 տոննա, 50~150մմ տեղաշարժ |
|
Արդյունահանման գոլորշու համակարգ |
Գոլորշի արդյունահանման խողովակաշարեր բոլոր փուլերում |
Փոփոխական ուժ + մշտական ուժ |
5~50 տոննա, 50~200մմ տեղաշարժ |
|
Դրենաժային համակարգ |
Դրենաժային և փչող խողովակաշարեր |
Փոփոխական ուժի զսպանակ |
1~20 տոննա, 30~100մմ տեղաշարժ |
|
Քիմիական ջրային համակարգ |
Դիմահարդարում Ջուր, Կոնդենսատ |
Կոշտ աջակցություն + փոփոխական ուժ |
Փոքր բեռ, փոքր տեղաշարժ |
Զսպանակները օգտագործում են 60Si2CrVA բարձր ջերմաստիճանի դիմացկուն զսպանակ պողպատ, որը նվազեցնում է սթրեսի թուլացման մակարդակը 50%-ով 400℃ ջերմաստիճանում:
Բարձր ջերմաստիճանի մասերը ընդունում են 12Cr1MoV ջերմակայուն պողպատ՝ բարձր ջերմաստիճանի սողումից խուսափելու համար
Հագեցած է ջերմամեկուսիչ խողովակների կոշիկներով, որոնք արգելափակում են ջերմության փոխանցումը խողովակաշարերից աղբյուրներ
Գարնանային աշխատանքային ջերմաստիճանը վերահսկվում է 120℃-ից ցածր՝ երկարաժամկետ կատարողական կայունություն ապահովելու համար
Կայունությունը բարելավվել է մինչև ≤±4%, նվազագույնի հասցնելով մղումը գոլորշու տուրբինների վրա
Կալիբրացված է և՛ սառը, և՛ տաք աշխատանքային պայմանների համար մինչև առաքումը
Տեղահանման ցուցիչը ճշգրիտ է մինչև 1 մմ՝ շահագործման հարմար մոնիտորինգի համար
Խողովակաշարի լարվածության վերլուծությունն աջակցելու համար հասանելի են ծանրաբեռնվածության-տեղաշարժման կորերը
Տեսախցիկի մակերեսը բարձր հաճախականությամբ մարման + կարբյուրացնող մշակմամբ, 5 անգամ ավելի երկար մաշվածության ժամկետ
Անցումային լիսեռներ՝ ինքնաքսող թփերով, առանց սպասարկման դիզայնի
Բոլոր պտուտակները հակաթուլացնող միջոցներով, առանց թրթռման տակ թուլացման
C4 մակարդակի հակակոռոզիոն վարկանիշ, հարմար է բացօթյա էլեկտրակայանների միջավայրի համար
Ճշգրիտ տրամաչափված՝ ըստ նախագծային ինստիտուտի բեռների, նախքան առաքումը, տեղում ուղղակի տեղադրումը
Հագեցած է հատուկ ապակողպման գործիքով, տեղադրումից հետո մեկ սեղմումով ապակողպում
Արտաքին բեռնվածքի կարգավորման մեխանիզմ, որը թույլ է տալիս առցանց կարգավորել շահագործման ընթացքում
Մաքրել տեղաշարժի նշանները՝ էլեկտրակայանի տեսչական անձնակազմի կողմից հեշտ դիտարկման համար
Վերին և ստորին մեխանիկական սահմանները՝ կանխելու ավելորդ ճանապարհորդության վնասը
Կախիչի ձողի անվտանգության գործակիցը ≥5 անգամ՝ վերացնելով կոտրվածքների վտանգը
Գարնանային կոտրվածքներից պաշտպանող սարք, որն ապահովում է անվտանգ աջակցություն նույնիսկ ծայրահեղ պայմաններում
Ծանրաբեռնված նախազգուշական գծանշումներ՝ օպերատորներին ժամանակին բեռնաթափման համար հուշելու համար
Ընդհանուր խնդիրներ և կանխարգելիչ միջոցառումներ
|
Գործողության խնդիր |
Պատճառների վերլուծություն |
Կանխարգելիչ միջոցառումներ |
|
Գարնանային կողպեքը բացված չէ |
Տեղադրվելուց հետո մոռանալով հեռացնել կողպեքի պտուտակները |
Պետք է ներառվի տեղադրման ընդունման ստուգաթերթում |
|
Տեղաշարժման խցանում |
Մեխանիզմի ժանգոտում, քսման բացակայություն |
Փին լիսեռների տարեկան ստուգում և քսում |
|
Բեռի մեծ շեղում |
Խողովակաշարի իրական քաշը չի համապատասխանում նախագծմանը |
Վերստուգեք և կարգավորեք շահագործումից 1 ամիս հետո |
|
Կախիչ թեքվող |
Խողովակաշարի մեծ հորիզոնական տեղաշարժ |
Ընտրեք շեղումներ թույլ տվող կառույցներ |
|
Դաժան կոռոզիա |
Բացօթյա, ափամերձ միջավայրեր |
Ընտրեք ցինկապատ կամ չժանգոտվող պողպատից նյութեր |
Ստուգեք տեղաշարժի ցուցիչի դիրքը և համեմատեք պատմական գրառումների հետ
Համոզվեք, որ բոլոր կողպեքի պտուտակները հանված են
Ստուգեք կախիչի ձողերը և քորոցների առանցքները դեֆորմացիայի և ճաքերի համար
Ստուգեք եռակցման կետերը ճաքերի համար
Ստուգեք հակակոռոզիոն ծածկույթի ամբողջականությունը
Գրանցեք գործառնական տվյալները և հաստատեք աջակցության/կախիչի մատյան
Պատշաճ սպասարկման դեպքում Ջերմաէլեկտրակայանի Constant Spring Support-ն ունի ավելի քան 20 տարվա ծառայության ժամկետ՝ համապատասխանելով էլեկտրակայանի հիմնական սարքավորումների կյանքի տևողությունը:
Էլեկտրակայանի նախագծի առաքման ստանդարտներ Գործարանային փաստաթղթերի փաթեթ (էլեկտրակայանի որակի վերահսկողության պահանջներին համապատասխան).
Ապրանքի որակավորման վկայական
Նյութի որակի վկայագրեր
Գարնանային թեստի հաշվետվություններ
Մեքենայի բեռնվածության փորձարկման ամբողջական կորեր
Տեղադրման և շահագործման ձեռնարկ
Գործարանի ստուգման գրառումները
Տեխնիկական անձնակազմի տեղում տեխնիկական բացահայտում
Տեղադրման ուղեցույց և գործարկում
Աջակցեք էլեկտրակայանի սեկցիոն փորձնական աշխատանքին
Ուղեկցում միավորի 168-ժամյա փորձնական շահագործման համար
Սպասարկել է 30+ կենցաղային էլեկտրակայանների նախագծեր, ներառյալ 300 ՄՎտ, 600 ՄՎտ, 1000 ՄՎտ բլոկներ
Ապահովում է ծայրահեղ գերկրիտիկական 1000 ՄՎտ հզորությամբ չորս հիմնական խողովակաշարերի աջակցություն
ՋԷԿ-ի վերանորոգման նախագծում փոխարինվել են ավելի քան 200 հենարաններ/կախիչներ
Անընդմեջ տարիներ որակի հետ կապված բողոքներ չկան, էլեկտրակայաններից գնման բարձր մակարդակ
Ապրանքի 3 տարվա երաշխիք, անվճար վերանորոգում և փոխարինում երաշխիքային ժամանակահատվածում
Էլեկտրակայանի վթարային խնդիրների շուրջօրյա արձագանք, տեղում աջակցություն 48 ժամվա ընթացքում
ցմահ տեխնիկական խորհրդատվություն և պահեստամասերի մատակարարում
Հասանելի է տարեկան աջակցության/կախիչի ստուգման ծառայություն
Ջերմաէլեկտրակայանի Constant Spring Support-ը ջերմային էլեկտրակայաններում բարձր ջերմաստիճանի և բարձր ճնշման խողովակաշարերի հուսալի աջակցության ընտրությունն է: Էլեկտրաէներգիայի ոլորտում 14 տարվա խորը փորձով մենք լիովին հասկանում ենք էլեկտրակայանների աշխատանքային պայմանները և ստանդարտ պահանջները՝ ապահովելով բլոկի անվտանգ և կայուն շահագործումը պրոֆեսիոնալ արտադրանքների և ծառայությունների միջոցով:
