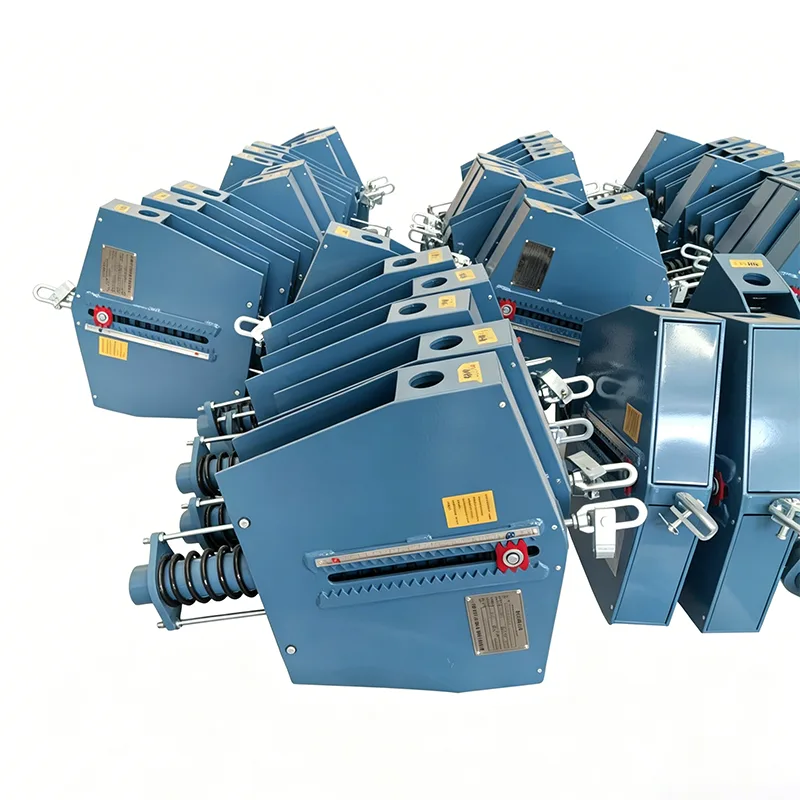

Էներգետիկ խողովակաշարի մշտական ​​գարնանային աջակցություն

Բնական գազի, LNG-ի, ջրածնի էներգիայի և էներգիայի փոխանցման ավանդական խողովակաշարերի ցանցերում խողովակաշարային համակարգերը հաճախ տարածվում են բարդ աշխարհագրական միջավայրերի վրա և դիմակայում են խիստ ջերմային ընդարձակմանը և կծկմանը: Ելնելով խողովակաշարերի աջակցության տեխնոլոգիայի 14 տարվա տեխնիկական կուտակումից՝ Yangzhou Tianshun Pipeline Technology Co., Ltd.-ն հատուկ մշակել է Էներգատար խողովակաշարի մշտական ​​գարնանային աջակցություն էներգիայի փոխանցման սցենարների համար: Այս արտադրանքը ընդունում է ճշգրիտ պահի հավասարակշռության մեխանիզմ՝ ապահովելու համար, որ աջակցության բեռը մնում է անփոփոխ, երբ խողովակաշարը ենթարկվում է մեծ բացվածքի ուղղահայաց տեղաշարժի: Այս հատկությունը արդյունավետորեն խուսափում է լրացուցիչ սթրեսից, որն առաջանում է բեռնվածքի փոխանցման հետևանքով զգայուն սարքավորումների վրա, ինչպիսիք են փականները և կոմպրեսորները, և հանդիսանում է հիմնական բաղադրիչ, որն ապահովում է միջքաղաքային էներգիայի խողովակաշարերի ցանցերի անվտանգ և կայուն աշխատանքը:

Բեռի տեղաշարժի կորը՝ ստացված կայուն զսպանակային հենարանի/կախիչի տիպի փորձարկումից։ Հորիզոնական առանցքը նշանակում է տեղաշարժ, իսկ ուղղահայաց առանցքը ներկայացնում է բեռը: Ամբողջ աշխատանքային ճանապարհորդության ընթացքում կորը մնում է մոտավորապես հորիզոնական՝ ցույց տալով, որ աջակցող ուժը հիմնականում մնում է անփոփոխ, երբ խողովակաշարը շեղվում է ջերմային ընդարձակման և կծկման պատճառով:

Այս տեսակի թեստը ստուգում է բեռնվածքի կայունությունը, կայուն զսպանակային ստորաբաժանումների բեռնվածքի կայունությունը և գործառնական հուսալիությունը: Բոլոր արտադրական ստորաբաժանումները ենթակա են բեռնվածքի չափորոշման՝ նախքան առաքումը, բեռի շեղումը վերահսկվում է ±6%-ի սահմաններում՝ համաձայն ANSI/MSS-SP-58-2018 և NB/T47038-2013-ի:

Այս արտադրատեսակները կիրառելի են մեծ ջերմային տեղաշարժով արդյունաբերական խողովակաշարերի համակարգերի համար, ներառյալ հիմնական գոլորշու խողովակաշարերը և բարձր ջերմաստիճանի և բարձր ճնշման այլ խողովակաշարերը:

Ապրանքի տեխնիկական բնութագրերը

Constant Spring Hanger Spec Աղյուսակ	Օրինակ
Մոդել / Սերիա	PH, LH, CA, CS, TH
Բեռնատարողություն (գործող)	0,1 կՆ - 500 կՆ
Ընդհանուր ճանապարհորդություն	50 մմ, 100 մմ, 200 մմ, 400 մմ
Իրական ճանապարհորդություն	Մինչև 600 մմ
Բեռի շեղում (հանդուրժողականություն)	±5% (Ստանդարտ) / ±3% (բարձր գնահատված)
Տեղադրման դիրքը	Հորիզոնական / Ուղղահայաց
Բնակարանային ավարտ	Տաք ցինկապատ / էպոքսիդային
Գործող ջերմաստիճան.	-20°C-ից +80°C (միջավայր)
Spring Coil Նյութ	60Si2Mn / 50CrVA
Բեռի ճշգրտման միջակայք	±10% (դաշտի կարգավորում)

Ինժեներական հարմարվողականություն և շահագործման և սպասարկման առավելությունները

Էներգետիկ խողովակաշարերի իրական շինարարության և շահագործման ժամանակ Energy Pipeline Constant Spring Support-ի նախագծումը լիովին անդրադառնում է տեղում շինարարության և հետագայում սպասարկման ցավոտ կետերին.

Սառը վիճակում կողպում և արագ տեղադրում. Մինչ առաքումը, զսպանակը նախապես սեղմվում և կողպվում է սառը վիճակում տեղադրման դիրքում՝ համաձայն խողովակաշարի համակարգի լարվածության հաշվարկի հաշվետվության: Նախագծված լարված վիճակին հասնելու համար անհրաժեշտ է միայն թելերի պարզ ճշգրտում և արմատավորման ամրացում, ինչը զգալիորեն կրճատում է խողովակների պատկերասրահների կառուցման ժամկետը:

Արտաքին բարձր ճշգրտության տեղաշարժման ցուցիչով և բեռնվածքի սանդղակներով հագեցած, շահագործման և սպասարկման անձնակազմը կարող է ինտուիտիվ կերպով դատել, թե արդյոք խողովակաշարը գտնվում է նախագծված աշխատանքային դիրքում ամենօրյա զննման ժամանակ՝ առանց պատյան ապամոնտաժելու, ինչը հեշտացնում է խողովակաշարի նստվածքի կամ աննորմալ դեֆորմացիայի ժամանակին հայտնաբերումը:

Արմատավորման ճկուն մեթոդներ. Տրամադրվում են արմատային միացման մի շարք լուծումներ (օրինակ՝ եռակցված միայնակ թիթեղներ, օղակներ, պողպատե կոնստրուկցիաների միակցիչներ և այլն), որոնք կարող են հասնել կայուն արմատավորման՝ թե՛ վերին խողովակների պատկերասրահների, թե՛ գետի հատման խողովակների կամուրջների կամ սարքավորումների մարմինների համար:

Արտադրության և որակի վերահսկման խիստ համակարգ

Որպես էներգետիկ ենթակառուցվածքի անվտանգության պաշտպանության գիծ՝ Energy Pipeline Constant Spring Support-ի ամբողջ արտադրական գործընթացը հետևում է որակի վերահսկման խիստ չափանիշներին.

Համապարփակ ներքին փորձարկումն իրականացվում է յուրաքանչյուր ապրանքի վրա մինչև առաքումը

Մինչև առաքումը, յուրաքանչյուր ապրանք անցնում է ներքին փորձարկման ամբողջական գործընթաց: Այս գործընթացը ներառում է ծավալային և տեսողական ստուգում, PMI (Positive Material Identification), կարծրության փորձարկում, MT/PT ոչ կործանարար փորձարկում, որտեղ կիրառելի է, զսպանակային բեռնվածքի փորձարկում բեռի տեղաշարժի կորերով և ծածկույթի հաստության չափում: Տրվում են գործարանային փորձարկման հաշվետվություններ (FTR) և նյութերի փորձարկման հաշվետվություններ (MTR):

Պարզաբանում երրորդ կողմի հավատարմագրման վերաբերյալ

Ներքին փորձարկումը նույնը չէ, ինչ ILAC-ի կողմից հավատարմագրված երրորդ կողմի թեստավորումը: Եթե ​​պահանջվում է երրորդ կողմի ականատեսների փորձարկում կամ լաբորատոր փորձարկում, այն կարող է տրամադրվել որպես առանձին կամընտիր ծառայություն:

Երրորդ կողմի կամընտիր ստուգման ծառայություններ (մեջբերված է առանձին)

1. Նյութի փորձարկում

Այս ծառայությունը ներառում է քիմիական կազմի վերլուծություն, առաձգական փորձարկում, Charpy ցածր ջերմաստիճանի ազդեցության փորձարկում և կարծրության փորձարկում:

2. Եռակցման NDT

Հասանելի մեթոդները ներառում են մագնիսական մասնիկների փորձարկում (MT), հեղուկ ներթափանցման փորձարկում (PT), ուլտրաձայնային փորձարկում (UT) և ռադիոգրաֆիկ փորձարկում (RT):

3. Spring Load Performance Testing

Ներառված են բեռ-տեղաշարժման կորերը:

4. Տաք ցինկապատման / էպոքսիդային ծածկույթի կոռոզիայից պաշտպանության ստուգում

5. Ականատեսների փորձարկում, գործարանային հսկողություն և նախնական առաքման ստուգում (PSI)

Մեր տարբերակիչ առավելությունները

Հենանիշներ LISEGA խողովակների աջակցության միջազգային համակարգի դեմ

Մեր արտադրանքի բեռնվածության ճշգրտությունը, փորձարկման ստանդարտները և փաստաթղթերի համակարգերը համեմատվում են LISEGA խողովակների աջակցման միջազգային համակարգի հետ:

Ավելի քան ստանդարտ ներքին մատակարար

Ի տարբերություն ստանդարտ հայրենական արտադրողների, որոնք ապահովում են միայն արտադրանքն ինքնին, մենք մատակարարում ենք բեռի տեղաշարժի կորը յուրաքանչյուր զսպանակային միավորի հետ: Մենք նաև օգնում ենք կազմակերպել երրորդ կողմի SGS թեստավորում և տեսած ստուգումներ, ինչպես նաև աջակցում ենք փաստաթղթերի վերանայմանը PE/CPE ինժեներների կողմից արտասահմանյան նախագծերի համար:

Ինչու՞ ընտրել Tianshun-ի էներգետիկ խողովակաշարի մշտական ​​գարնանային աջակցությունը:

Էներգետիկ նախագծերի խորը փորձ. արտադրանքը կայուն կերպով աշխատում է LNG տերմինալներում, բնական գազի միջքաղաքային հաղորդման խողովակաշարերում և վերամշակման նախագծերում աշխարհի ավելի քան 40 երկրներում՝ դիմակայելով էքստրեմալ կլիմայական պայմանների և բարդ աշխատանքային պայմանների փորձություններին:

Ամբողջական ինժեներական աջակցություն. Մենք տրամադրում ենք ամբողջական գործընթացի տեխնիկական ծառայություններ՝ խողովակաշարի լարվածության վերլուծությունից (CAESAR II սիմուլյացիա), տեսակի ընտրության հաշվարկից մինչև տեղում տեղադրման ուղեցույցը, ապահովելով, որ յուրաքանչյուր աջակցություն ճշգրտորեն համապատասխանում է աշխատանքային պայմաններին:

Մատակարարման շղթայի հուսալի առաքում. հենվելով մեր Ցզյանսուի բազայի ավտոմատացված արտադրական գծերի և ամբողջական փորձարկման սարքավորումների վրա՝ մենք ապահովում ենք նյութերի ժամանակին և բարձրորակ առաքում լայնածավալ էներգետիկ նախագծերի համար:

Ամբողջ կյանքի ցիկլի աջակցություն. մենք ստեղծում ենք բացառիկ նախագծերի ֆայլեր և տրամադրում ենք վիճակի գնահատում, բեռնվածության վերակայման և փոխարինման ուղեցույցներ անջատման պահպանման ժամանակ՝ նվազեցնելով խողովակաշարերի ցանցերի շահագործման և պահպանման ռիսկերը:
