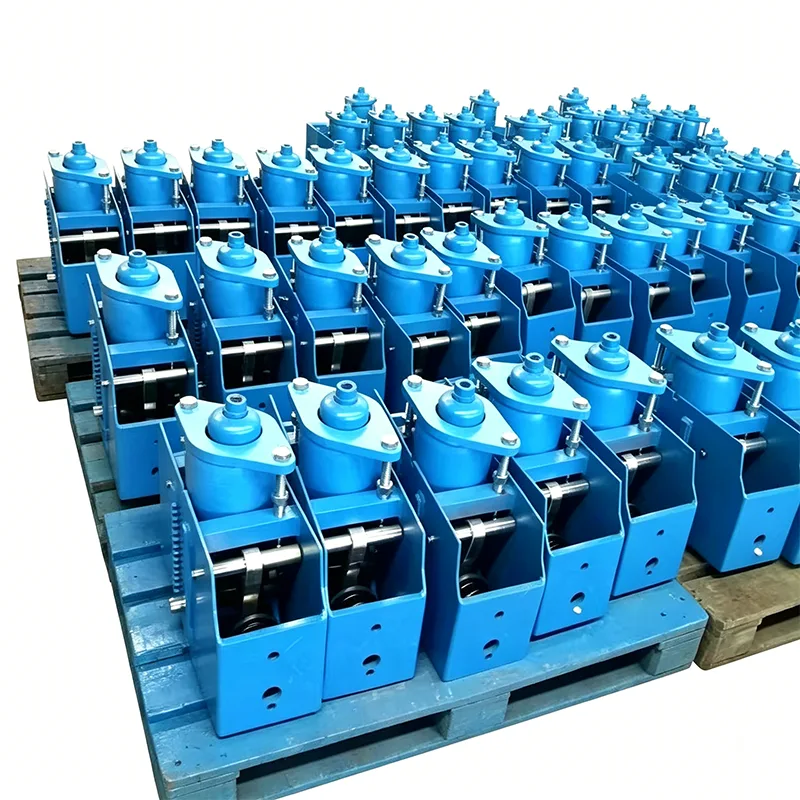

Stainless Steel Constant Spring Support

Բարձր քայքայիչ միջավայրերում, ինչպիսիք են ծովային, քիմիական, դեղագործական և սննդի վերամշակման արդյունաբերությունը, սովորական ածխածնային պողպատից մշտական ​​զսպանակները սովորաբար ունենում են կոռոզիայից պերֆորացիա, զսպանակի ժանգի կոտրվածք և կապի պտուտակի առգրավում 1-3 տարվա ընթացքում: Այս խափանումները ոչ միայն առաջացնում են խողովակաշարի լարվածության կենտրոնացում և մեդիա արտահոսք, այլ նաև կարող են հանգեցնել կայանի չնախատեսված անջատումների՝ հանգեցնելով հսկայական տնտեսական կորուստների և անվտանգության վտանգների:

Բեռի տեղաշարժի կորը՝ ստացված կայուն զսպանակային հենարանի/կախիչի տիպի փորձարկումից։ Հորիզոնական առանցքը նշանակում է տեղաշարժ, իսկ ուղղահայաց առանցքը ներկայացնում է բեռը: Ամբողջ աշխատանքային ճանապարհորդության ընթացքում կորը մնում է մոտավորապես հորիզոնական՝ ցույց տալով, որ աջակցող ուժը հիմնականում մնում է անփոփոխ, երբ խողովակաշարը շեղվում է ջերմային ընդարձակման և կծկման պատճառով:

Այս տեսակի թեստը ստուգում է բեռնվածքի կայունությունը, կայուն զսպանակային ստորաբաժանումների բեռնվածքի կայունությունը և գործառնական հուսալիությունը: Բոլոր արտադրական ստորաբաժանումները ենթակա են բեռնվածքի չափորոշման՝ նախքան առաքումը, բեռի շեղումը վերահսկվում է ±6%-ի սահմաններում՝ համաձայն ANSI/MSS-SP-58-2018 և NB/T47038-2013-ի:

Այս արտադրատեսակները կիրառելի են մեծ ջերմային տեղաշարժով արդյունաբերական խողովակաշարերի համակարգերի համար, ներառյալ հիմնական գոլորշու խողովակաշարերը և բարձր ջերմաստիճանի և բարձր ճնշման այլ խողովակաշարերը:

Ամբողջությամբ արտադրված չժանգոտվող պողպատից նյութերից՝ Stainless Steel Constant Spring Support-ը հիմնովին լուծում է խողովակաշարի աջակցության խնդիրները քայքայիչ միջավայրերում:

Ապրանքի տեխնիկական բնութագրերը

Constant Spring Hanger Spec Աղյուսակ	Օրինակ
Մոդել / Սերիա	PH, LH, CA, CS, TH
Բեռնատարողություն (գործող)	0,1 կՆ - 500 կՆ
Ընդհանուր ճանապարհորդություն	50 մմ, 100 մմ, 200 մմ, 400 մմ
Իրական ճանապարհորդություն	Մինչև 600 մմ
Բեռի շեղում (հանդուրժողականություն)	±5% (Ստանդարտ) / ±3% (բարձր գնահատված)
Տեղադրման դիրքը	Հորիզոնական / Ուղղահայաց
Բնակարանային ավարտ	Տաք ցինկապատ / էպոքսիդային
Գործող ջերմաստիճան.	-20°C-ից +80°C (միջավայր)
Spring Coil Նյութ	60Si2Mn / 50CrVA
Բեռի ճշգրտման միջակայք	±10% (դաշտի կարգավորում)

Դասակարգված չժանգոտվող պողպատից նյութերի համակարգ

Մենք ստեղծել ենք չժանգոտվող պողպատից մշտական ​​զսպանակավոր հենարանների ամբողջական դասակարգված նյութերի համակարգ՝ ճշգրիտ համապատասխանող նյութերը՝ ըստ կոռոզիայի տարբեր աստիճանների և աշխատանքային պայմանների պահանջների՝ խուսափելու չափից ավելի ինժեներական կամ անբավարար կատարումից:

Նյութի դաս	Հիմնական կազմը	Կոռոզիայից դիմադրություն	Կիրառելի միջավայրեր
304 չժանգոտվող պողպատ	18Cr-8Ni	Լավ	Ներքին մեղմ կոռոզիա, քաղցրահամ ջրի միջավայրեր, ընդհանուր քիմիական մթնոլորտ
316L չժանգոտվող պողպատ	16Cr-12Ni-2Mo	Գերազանց	Ծովային մթնոլորտներ, թույլ թթուներ և ալկալիներ, քիմիական կեղտաջրեր, սննդի վերամշակում
2205 Duplex Steel	22Cr-5Ni-3Mo	Բարձրակարգ	Ուժեղ թթուներ և ալկալիներ, ծովի ջուր՝ քլորիդ իոնների բարձր պարունակությամբ, նավթի և գազի հանքավայրերի միջավայր
904L սուպեր չժանգոտվող պողպատ	20Cr-25Ni-4.5Mo	Բացառիկ	Ուժեղ քայքայիչ միջավայրեր, ինչպիսիք են ծծմբաթթուն և ֆոսֆորաթթուն, բարձր ջերմաստիճանի քիմիական միջավայրերը

Չժանգոտվող պողպատից բոլոր նյութերը ստացվում են առաջատար ներքին պողպատե գործարաններից, ինչպիսիք են Baosteel-ը և Taigang-ը: Նյութերի յուրաքանչյուր խմբաքանակ ուղեկցվում է բնօրինակ նյութի վկայականով և անցնում է 100% սպեկտրային վերլուծության ստուգում:

Հիմնական կատարողական բնութագրերը

▶  Ամբողջովին չժանգոտվող պողպատից կառուցվածք. բոլոր բաղադրիչները՝ աղբյուրներից և կապերից մինչև պատյաններ և պտուտակներ, պատրաստված են չժանգոտվող պողպատից՝ առանց ածխածնային պողպատի մասերի։

▶  Կայուն մշտական ​​ուժի ճշգրտություն. ամբողջ հարվածի բեռնվածքի տատանումների արագություն ≤5%, պահպանելով երկարաժամկետ արդյունավետությունը կոռոզիայից չազդված

▶  Պասիվացնող հակակոռոզիոն բուժում. բոլոր բաղադրիչները ենթարկվում են թթուների և պասիվացման մշակման՝ մակերեսի վրա խիտ օքսիդ թաղանթ ձևավորելու համար:

▶  Ոչ մագնիսական դիզայնը կամընտիր. ոչ մագնիսական չժանգոտվող պողպատից տարբերակները հասանելի են հատուկ վայրերի համար, ինչպիսիք են MRI սենյակները

▶  Լիովին կնքված կառուցվածք. կանխում է քայքայիչ կրիչների մուտքը ներքին մեխանիզմներ՝ երկարացնելով ծառայության ժամկետը

▶  On-line կարգավորելիություն. հագեցած է չժանգոտվող պողպատից կարգավորող պտուտակներով՝ առանց անջատման բեռնվածքի նուրբ կարգավորելու համար

Հիմնական տարբերությունները ածխածնային պողպատից մշտական ​​զսպանակային հենարաններից

Համեմատության կետ	Carbon Steel Constant Spring Support	Stainless Steel Constant Spring Support
Հիմնական մարմնի նյութը	Q235B/Q345B ածխածնային պողպատ	304/316L/2205 Չժանգոտվող պողպատ
Հակակոռոզիոն կյանք	1-3 տարի (սովորական ներկ)	10-20 տարի (թթու և պասիվացում)
Սպասարկման հաճախականություն	Տարեկան ժանգի հեռացում և ներկում	Հակակոռոզիոն կանոնավոր սպասարկում չի պահանջվում
Գործող ջերմաստիճանը	-40℃ ~ +450℃	-196℃ ~ +600℃
Մեդիա Համատեղելիություն	Միայն չեզոք լրատվամիջոցներ	Համատեղելի է քայքայիչ կրիչների մեծ մասի հետ
Կյանքի ցիկլի ընդհանուր արժեքը	Բարձր (հաճախակի փոխարինում + սպասարկում)	Ցածր (երկարատև օգտագործման համար մեկանգամյա տեղադրում)



Տիպիկ կիրառման սցենարներ

Չժանգոտվող պողպատից մշտական ​​զսպանակային հենարանները, որոնք հատուկ նախագծված են խիստ քայքայիչ միջավայրերի համար, լայնորեն օգտագործվում են.

▶  Խողովակաշարային համակարգեր ծովային հարթակներում և ծովային հողմակայաններում

▶  Թթվային, ալկալային և աղային լրատվամիջոցների փոխանցման խողովակաշարեր նավթաքիմիական արդյունաբերության մեջ

▶  Մաքուր խողովակաշարեր դեղագործական և սննդի վերամշակման արդյունաբերություններում

▶  Խողովակաշարեր ծովի ջրի աղազերծման և կեղտաջրերի մաքրման կայաններում

▶  LNG տերմինալներ և ափամերձ տարածքներում պահեստավորման տանկերի ֆերմաներ

▶  Ռադիոակտիվ մեդիա խողովակաշարեր ատոմակայաններում

Բացառիկ արտադրական գործընթացներ

Թիրախավորելով չժանգոտվող պողպատից նյութերի բնութագրերը՝ մենք մշակել ենք բացառիկ արտադրական գործընթացներ չժանգոտվող պողպատից մշտական ​​զսպանակային հենարանների համար.

▶  Արգոնային աղեղային եռակցում. բոլոր զոդումներն ընդունում են գազով վոլֆրամի աղեղային զոդում (GTAW) առանց ցողման կամ խարամի ներդիրների

▶  Ամբողջական թթունացում և պասիվացում. ընդհանուր թթուացում և պասիվացում հավաքումից հետո՝ ապահովելու հետևողական հակակոռոզիոն կատարումը բոլոր մակերեսների վրա

▶  Երկաթի աղտոտման վերահսկում. արտադրության ընթացքում օգտագործվում են հատուկ գործիքներ՝ ածխածնային պողպատից աղտոտվածությունից խուսափելու համար

▶  Աղի ցողման փորձարկում. արտադրանքի յուրաքանչյուր խմբաքանակ անցնում է 72-ժամյա չեզոք աղի ցողման փորձարկում՝ հակակոռոզիոն արդյունավետությունը ստուգելու համար։

▶  Հելիումի արտահոսքի հայտնաբերում. հելիումի արտահոսքի հայտնաբերումն իրականացվում է կնքման բարձր պահանջներ ունեցող ապրանքների համար

Ամբողջական գործընթացի որակի վերահսկում

Համապարփակ ներքին փորձարկումն իրականացվում է յուրաքանչյուր ապրանքի վրա մինչև առաքումը

Մինչև առաքումը, յուրաքանչյուր ապրանք անցնում է ներքին փորձարկման ամբողջական գործընթաց: Այս գործընթացը ներառում է ծավալային և տեսողական ստուգում, PMI (Positive Material Identification), կարծրության փորձարկում, MT/PT ոչ կործանարար փորձարկում, որտեղ կիրառելի է, զսպանակային բեռնվածքի փորձարկում բեռի տեղաշարժի կորերով և ծածկույթի հաստության չափում: Տրվում են գործարանային փորձարկման հաշվետվություններ (FTR) և նյութերի փորձարկման հաշվետվություններ (MTR):

Պարզաբանում երրորդ կողմի հավատարմագրման վերաբերյալ

Ներքին փորձարկումը նույնը չէ, ինչ ILAC-ի կողմից հավատարմագրված երրորդ կողմի թեստավորումը: Եթե ​​պահանջվում է երրորդ կողմի ականատեսների փորձարկում կամ լաբորատոր փորձարկում, այն կարող է տրամադրվել որպես առանձին կամընտիր ծառայություն:

Երրորդ կողմի կամընտիր ստուգման ծառայություններ (մեջբերված է առանձին)

1. Նյութի փորձարկում

Այս ծառայությունը ներառում է քիմիական կազմի վերլուծություն, առաձգական փորձարկում, Charpy ցածր ջերմաստիճանի ազդեցության փորձարկում և կարծրության փորձարկում:

2. Եռակցման NDT

Հասանելի մեթոդները ներառում են մագնիսական մասնիկների փորձարկում (MT), հեղուկ ներթափանցման փորձարկում (PT), ուլտրաձայնային փորձարկում (UT) և ռադիոգրաֆիկ փորձարկում (RT):

3. Spring Load Performance Testing

Ներառված են բեռ-տեղաշարժման կորերը:

4. Տաք ցինկապատման / էպոքսիդային ծածկույթի կոռոզիայից պաշտպանության ստուգում

5. Ականատեսների փորձարկում, գործարանային հսկողություն և նախնական առաքման ստուգում (PSI)

Մեր տարբերակիչ առավելությունները

Հենանիշներ LISEGA խողովակների աջակցության միջազգային համակարգի դեմ

Մեր արտադրանքի բեռնվածության ճշգրտությունը, փորձարկման ստանդարտները և փաստաթղթերի համակարգերը համեմատվում են LISEGA խողովակների աջակցման միջազգային համակարգի հետ:

Ավելի քան ստանդարտ ներքին մատակարար

Ի տարբերություն ստանդարտ հայրենական արտադրողների, որոնք ապահովում են միայն արտադրանքն ինքնին, մենք մատակարարում ենք բեռի տեղաշարժի կորը յուրաքանչյուր զսպանակային միավորի հետ: Մենք նաև օգնում ենք կազմակերպել երրորդ կողմի SGS թեստավորում և տեսած ստուգումներ, ինչպես նաև աջակցում ենք փաստաթղթերի վերանայմանը PE/CPE ինժեներների կողմից արտասահմանյան նախագծերի համար:

Տեխնիկական սպասարկման աջակցություն

Անվճար քայքայիչ միջավայրի գնահատում և նյութերի ընտրության առաջարկություններ

Ոչ ստանդարտ չժանգոտվող պողպատից մշտական ​​զսպանակային հենարանների անհատական ​​դիզայն

Տեղում տեղադրման ուղեցույց և հակակոռոզիոն պահպանման ուսուցում

12 ամիս երաշխիքային ժամկետ՝ ցմահ տեխնիկական աջակցությամբ

Արտակարգ իրավիճակների պահեստամասերը առաքվում են 48 ժամվա ընթացքում

Հաճախակի տրվող հարցեր (ՀՏՀ)

Հարց. Արդյո՞ք չժանգոտվող պողպատից մշտական ​​զսպանակը կպահի ժանգը:

A: Չժանգոտվող պողպատը բացարձակապես ժանգոտ չէ, բայց ունի հիանալի կոռոզիոն դիմադրություն հատուկ միջավայրերում: Մեր արտադրանքը ենթարկվում է թթուների և պասիվացման մշակման՝ ապահովելով ծովային մթնոլորտային միջավայրում 10 տարուց ավելի ժանգոտումը: Բարձր կոռոզիոն միջավայրերի համար, ըստ անհրաժեշտության, կարող են ընտրվել ավելի բարձր կարգի նյութեր:

Հարց: Կարո՞ղ եք ապահովել սննդամթերքի չժանգոտվող պողպատից պատրաստված արտադրանք:

A: Այո: Մենք տրամադրում ենք 316L չժանգոտվող պողպատից արտադրանք, որոնք համապատասխանում են FDA սննդի հետ շփման ստանդարտներին: Մակերեւույթները փայլեցված են առանց մեռած անկյունների և հեշտ են մաքրվում, ինչը դրանք հարմարեցնում է սննդի վերամշակման և դեղագործական արդյունաբերության համար:
